RA-V2

difusor radial orientable con inyector central

ra v2

Este es un texto dentro de un bloque div.

Ventajas

Gran capacidad de inducción.
Dirección del flujo de aire direccional de horizontal (modo de refrigeración) a vertical (modo de calefacción).
Baja velocidad en la zona ocupada.
Reduce la posibilidad de estratificación en el calentamiento.
Ajuste termostático, eléctrico o manual.
Conexión directa en el conducto o a través de la cámara.
Operación a cambio.
Nivel de ruido reducido.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Dimensiones límite de producción: Ø 250 mm/Ø 710 mm.
ΔT: -12 °C para refrigeración y + 12 °C para calefacción.
Altura de descarga: de 2,8 a 14 m.

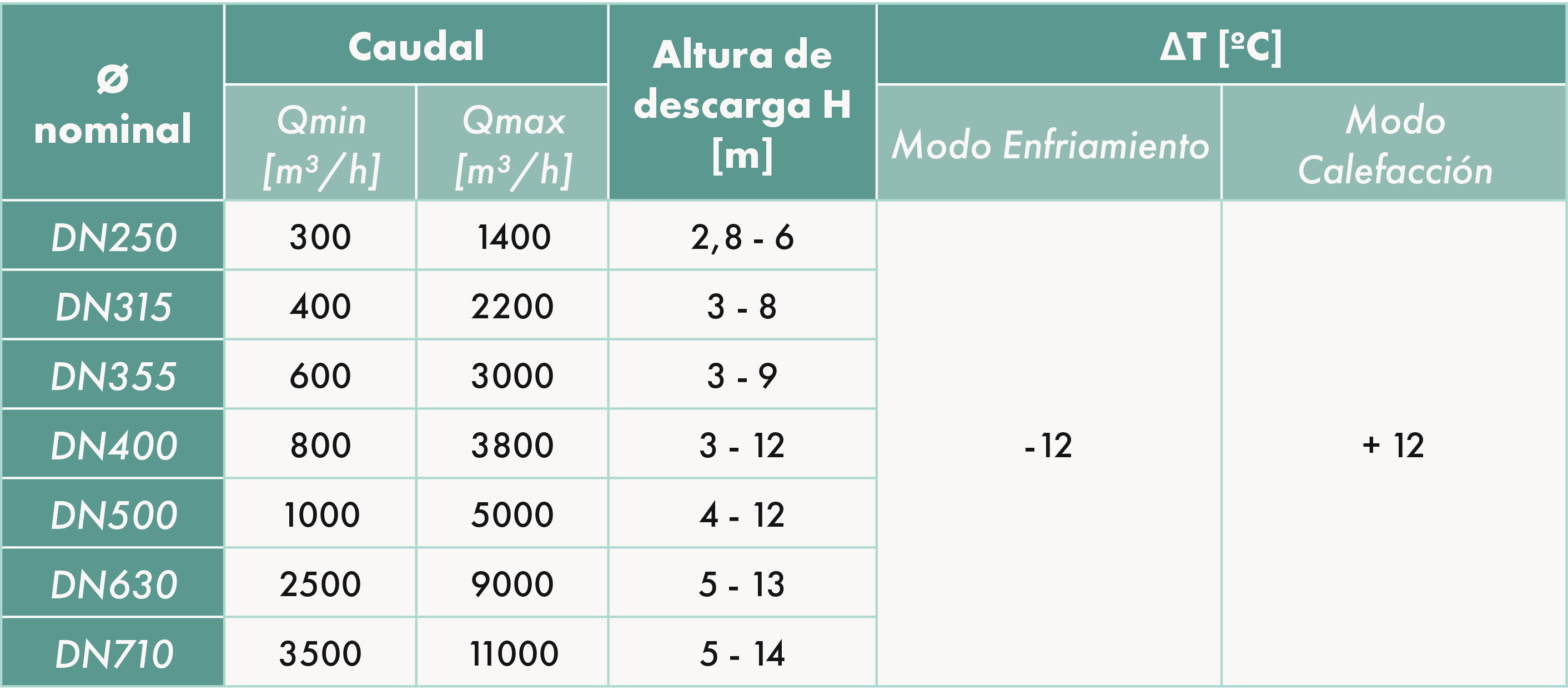

Caudales indicativos de 300 a 11000 m³/h (tabla de flujo).

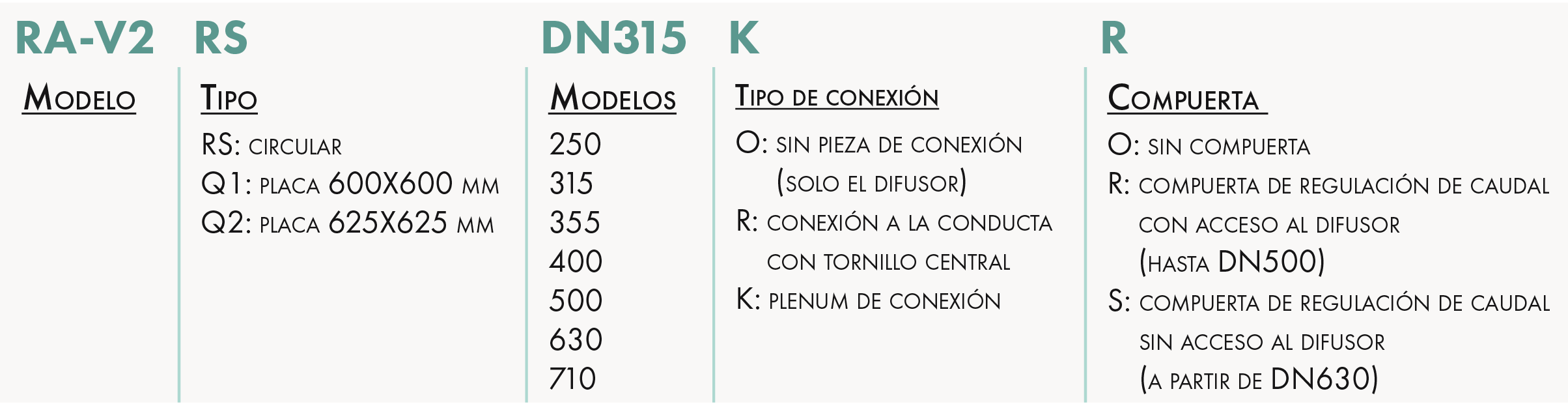

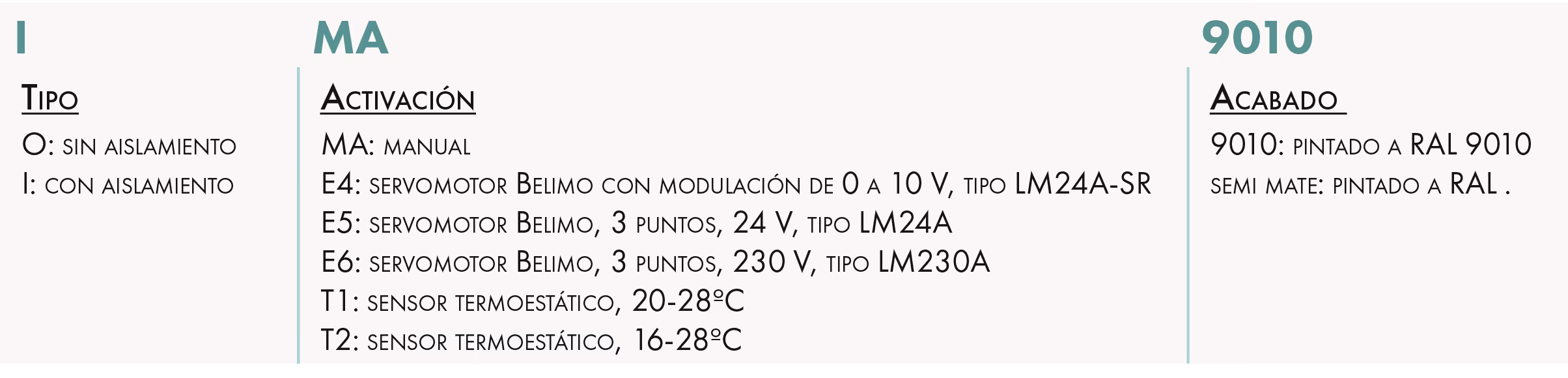

DESIGNACIÓN

APLICACIÓN/USO

Los difusores están diseñados para su instalación en falsos techos, para una instalación expuesta visualmente o para su montaje en techos de rejilla abierta, es decir, no visibles en el espacio.
Se utilizan en casos en los que existen grandes diferencias térmicas en el sector comercial o industrial, así como para alturas de instalación elevadas.

CONSTRUCCIÓN/COMPOSICIÓN

Difusor circular o de placa fabricado en acero y pintado en color RAL.
El inyector central 2 consiste en un registro de control de flujo ajustable 3, un difusor de chorro unidireccional 4, un anillo 5 y vías radiales fijas 6.
La descarga se realiza de forma radial 7.
La dirección de descarga se ajusta mediante termostático 8o por medio de un servomotor 9 o mediante ajuste manual 10.
Se puede suministrar una placa perforada como opción 4aa fin de reducir la posibilidad de estratificación bajo calentamiento.

Vista seccional y de fondo

(1) - Vista A - ajuste manual
(2) - Vista A - servomotor

OPCIONES

EMBALAJE

Se vende por unidad.

DIMENSIONES

Conexión directa aL conducto circular

(1) - Detalle E - hasta DN 500
(2) - Detalle E - desde DN 630
(3) - Vista A - ajuste manual zu=closed; auf:open
(4) Vista B - servomotor
(5) - Refrigeración
(6) - Calefacción

‍

Enlace plenum

1) Dimensión del negativo que cabe esperar en el techo
2) Peso del servomotor o elemento termostático incluido; 1 - Difusor 2 - Difusor completo

‍

PRINCIPIO DE FUNCIONAMIENTO

El difusor radial direccional con inyector central RA-V2 genera un chorro de aire turbulento con una alta velocidad de mezcla e inducción, lo que evita la estratificación del aire durante el calentamiento, lo que se traduce en condiciones de alto confort.

‍

Modo de refrigeración (compuerta cerrado):

El registro del inyector central está cerrado.
Esto permite que la descarga de aire se lleve a cabo de forma horizontal provocando el efecto Coanda.

‍

Modo de transición

‍

Modo de calefacción (registro abierto):

El registro central del inyector está abierto.
Se genera un chorro unidireccional en el inyector central del difusor que permite una mayor penetración del chorro en el espacio.
Dirección del chorro con las diferentes posiciones del registro central del inyector; ajuste termostático.
