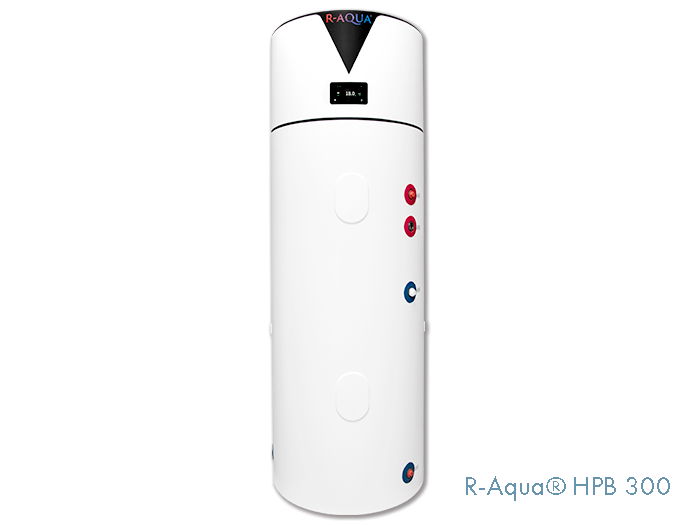

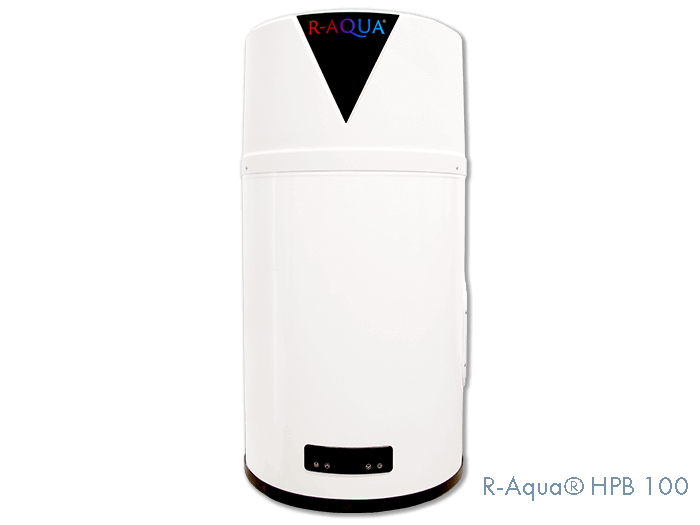

R-Aqua® HPB
bomba de calor para AQS, compuesta por una unidad interior monobloque
Ventajas
R290 ecológico (GWP = 0.02).
Instalación tipo Plug & Play.
Clase energética A+.
Ciclo contra la Legionella.
Intercambiador de calor microcanal multiflujo.
Doble ánodo (electrónico + magnesio).
Conexión wifi (opcional).

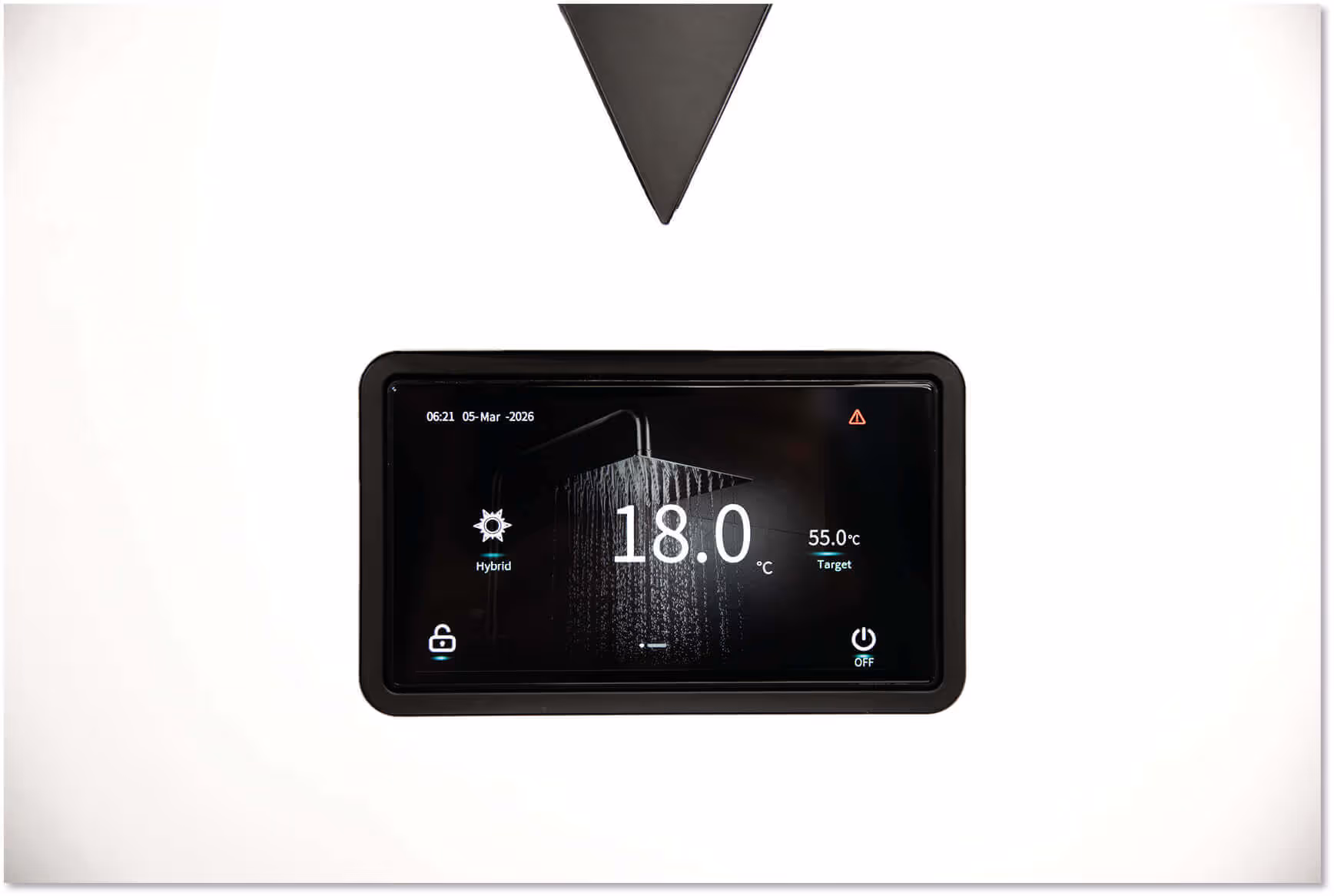

Pantalla táctil a color.
DESCRIPCIÓN TÉCNICA
GAMA
- Disponible en 4 modelos: 100L, 150L, 200L y 300L.
DESIGNACIÓN
APLICACIÓN/USO
- Bomba de calor con fuente de aire para calentar agua sanitaria.
- Producción de agua caliente de 38º C a 65º C, solo con la bomba de calor.
CONSTRUCCIÓN/COMPOSICIÓN
- Unidad de bomba de calor monobloque interior.
- Intercambiador de calor microcanal multiflujo.
- Depósito con interior vitrificado con doble ánodo para una mejor protección y una mayor durabilidad.
- Grado de protección: IPX1.
OPCIONES
- Solar Serpentine (modelo 300L).
- Depósito de acero inoxidable (modelos de 200 y 300 litros).
- Módulo Wi-Fi (modelos de 100L, 150L, 200L y 300L).
- Depósito con interior dúplex de acero inoxidable 2205 con alta resistencia a la corrosión (opcional).
EMBALAJE
- Se vende por unidad.

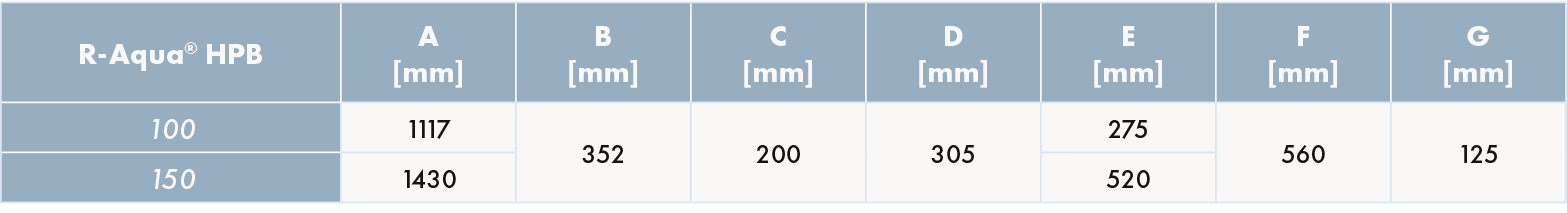

DIMENSIONES
DIMENSIONES
Modelo 100
(5) Tubo de drenaje de condensado; (6) Soportes de montaje; (7) Resistencia eléctrica; (8) Pantalla; (9) Entrada de aire; (10) Salida de aire
Modelo 150
(5) Tubo de drenaje de condensado; (6) Soportes de montaje; (7) Entrada de agua de retorno; (8) Pantalla; (9) Resistencia eléctrica; (10) Entrada de aire; (11) Salida de aire
Modelo 200
(4) Válvula de seguridad (presión); (5) Entrada de agua fría;
Modelo 300
(4) Entrada de agua circulante; (5) Entrada de agua fría;
LÍMITES DE USO
- Temperatura de funcionamiento: -5º C a 43º C.
MÁS INFORMACIÓN
- Consulte el folleto de descripción general de la gama R-Aqua® AQUÍ, también disponible en la página Documentación especializada.
- Suscríbete al canal de YouTube Guía en línea de France Air Portugalpara ver vídeos sobre la gama R-Aqua® y también sobre otras gamas de productos de France Air.
SELECCIÓN

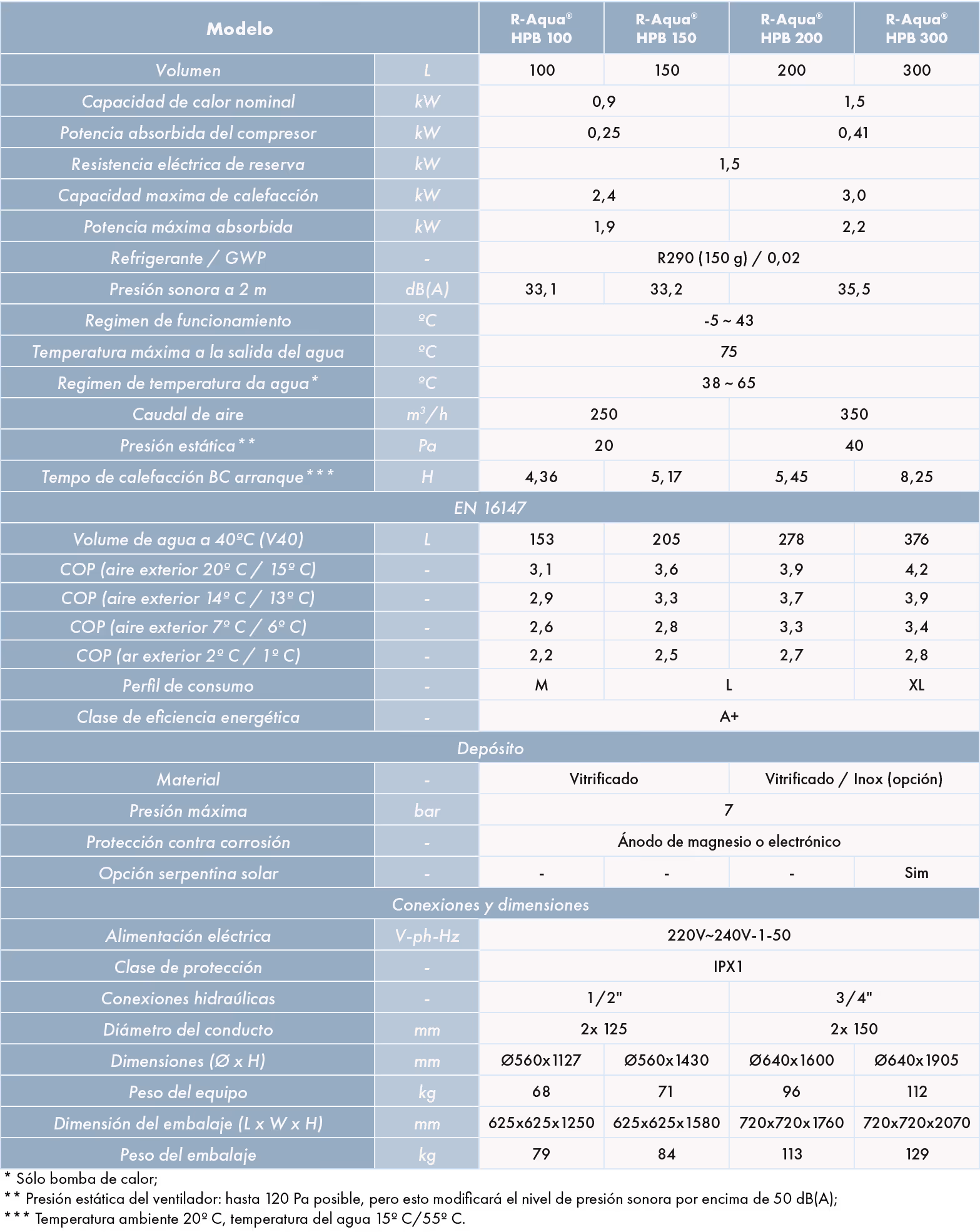

TABLA DE SELECCIÓN R-AQUA® HPB
INSTALACIÓN
ACCESORIOS
Conexiones aisladas HPB
Elemento de conexión de plástico, evita la electrólisis entre 2 metales diferentes en contacto entre sí en una instalación. Montaje atornillado del conector aislante con una junta roscada en la conexión roscada de la entrada y salida de agua fría y caliente de la bomba de calor.
Se vende por unidad.
Conexión: Sun 3/4" F - Sun 3/4" M.
Material: plástico

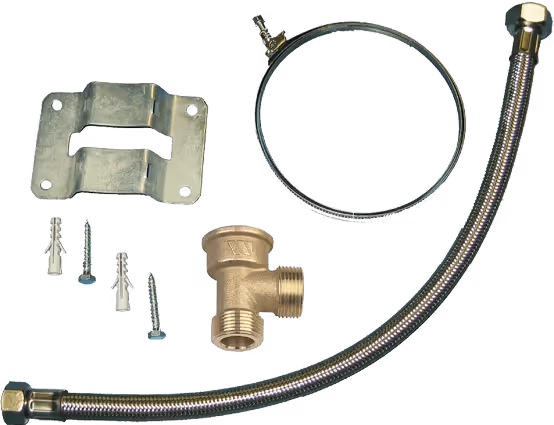

Kit de conexión para vasos de expansión
Kit de conexión para tanque de expansión sanitario. El kit de conexión incluye todas las piezas necesarias para el montaje en pared de un vaso de expansión. Coloque la pieza en T lo más cerca posible de la entrada de agua fría de la bomba de calor. Conecte la pieza en T al vaso de expansión con la manguera flexible suministrada.
Pieza en T de latón, conexión de 3/4».
Manguera flexible de 50 cm, 3/4" F/F.
Soporte de pared con asa metálica.
Grupo de seguridad PSG 3/4"
Grupo de seguridad (SFR 1852550) con válvula de cierre y válvula de retención para instalaciones de agua caliente para proteger las bombas de calor.
Instalación en la línea de agua fría.
Conexión: G 3/4" M/F.
Presión de apertura: 7 bar.
Presión máxima de funcionamiento: 10 bar.
Caudal de recarga: > 4000 litros/hora.
Capacidad máxima de descarga: 10 kW.
De acuerdo con la norma EN 1487.
Acreditaciones: Belgaqua, NF, ACS.
Vaso de expansión AQS
Vaso de expansión para agua caliente sanitaria (AQS) equipado con un manguito de EPDM, de modo que no haya contacto entre el agua del sistema y el recipiente de acero.
El vaso de expansión absorbe la diferencia de presión que se produce debido a la expansión del agua durante el calentamiento de la bomba de calor.
El vaso de expansión se montará lo más cerca posible de la bomba de calor en la línea de suministro de agua fría, entre el grupo de seguridad y la conexión de agua fría.
No debe instalarse ninguna válvula de cierre entre el calefactor y el vaso de expansión.
Temperatura de funcionamiento: -10 °C a 100 °C.
Presión máxima de funcionamiento: 10 bar (8 bar, modelos de 18 y 24 litros).
Prepresión: 3 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 8, 12, 18 y 24 litros.
