Construcción:

• Construcción compacta con estructura interna de acero galvanizado.
• Acceso de mantenimiento frontal.

Cubierta:

• Panel doble, fabricado en acero galvanizado (lado exterior e interior lacado térmicamente RAL 7035), con aislamiento interno en lana de roca de 50 mm, en el área de generación de ruido (sección de bomba de calor y recuperación) y panel simple en el área hidráulica.

‍

Secciones:

‍

1 - Sección de producción térmica

Respirador:

• Ventilador centrífugo de simple aspiración, con reacción tipo ventilador de tapón.
• Motores de bajo consumo del tipo EC.
• Variación del caudal según las necesidades de condensación/evaporación.
• Optimizado para un nivel de ruido mínimo.

Intercambiador de refrigerante/aire:

• Tubos y colectores en acero al carbono y aletas de aluminio.
• Bandeja de condensado de acero inoxidable.

Filtrar:

• 1 nivel de filtrado de protección G3.

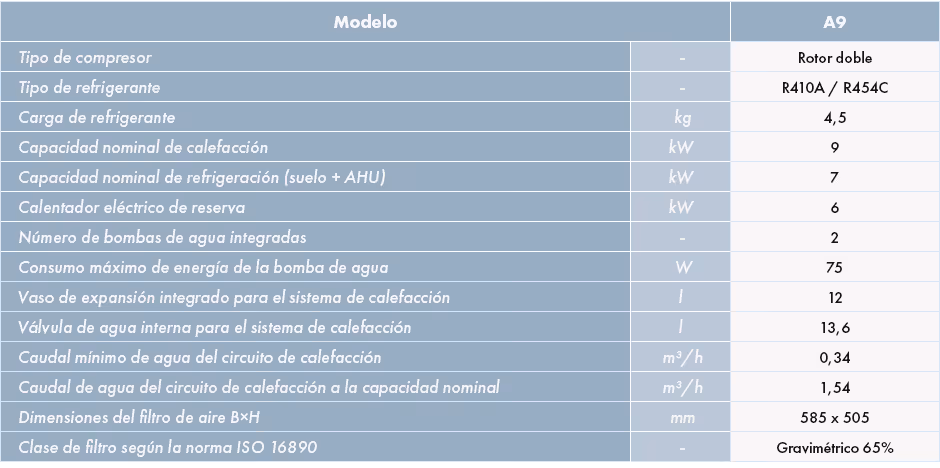

Circuito de refrigeración:

• Compresor inverter de doble rotor, clase superior.
• Válvula de expansión electrónica.
• Precargado con refrigerante de fábrica.
• Integrados todos los componentes necesarios para su correcto funcionamiento.

Intercambiador de refrigerante/agua:

• Interruptor de acero inoxidable debidamente aislado.
• Equipado con resistencia antihielo.

‍

2 - Sección de ventilación con recuperación de energía y tratamiento térmico

Respirador:

• Ventiladores centrífugos de aspiración única, con reacción tipo ventilador de tapón, con medición de caudal.
• Motores de bajo consumo del tipo EC.
• Variación y visualización del caudal a través de la pantalla, operación de flujo constante o presión constante (VAV de flujo simple o doble).

Recuperador:

• Recuperador rotativo higroscópico para zeolitas de alta eficiencia (86%).
• Velocidad de rotación variable en función de los diferenciales térmicos para optimizar la recuperación.

Filtrar:

• 1 nivel de filtración en la clase de insuflación y extracción F7 eM5 (estándar).
• Medición del estado de obstrucción de los filtros en%.

Batería de calefacción/refrigeración de agua (HCW):

• Integrado en la unidad y alimentado por el agua caliente producida por la propia unidad.
• Tubos y colectores en acero al carbono y aletas de aluminio.
• Bandeja de condensado de acero inoxidable.

‍

3 - Sección hidráulica

Depósito de acumulación:

• Depósito vitrificado de 186 litros.
• Aislamiento exterior de alta eficiencia.
• Ánodo de magnesio de sacrificio para protección contra la corrosión.
• Intercambiador con alta área de intercambio para una respuesta rápida a los picos (calentamiento de 10 a 45 °C en 25 minutos).

Componentes hidráulicos:

• Bombas de circulación para el circuito de producción integrado.
• Bomba de circulación para el circuito de aire acondicionado.
• Bomba de recirculación AQS (opcional).
• Resistencia de respaldo común (6 kW) al circuito de producción de ACS y aire acondicionado.
• Vasos de expansión del circuito de producción y AQS.
• Válvulas de seguridad y purga integradas.
• Válvulas de 3 vías para el control del punto de ajuste del agua del aire acondicionado diferenciado del resto del sistema.
• Terminales de conexión en la parte inferior equipados con válvulas de cierre.

‍

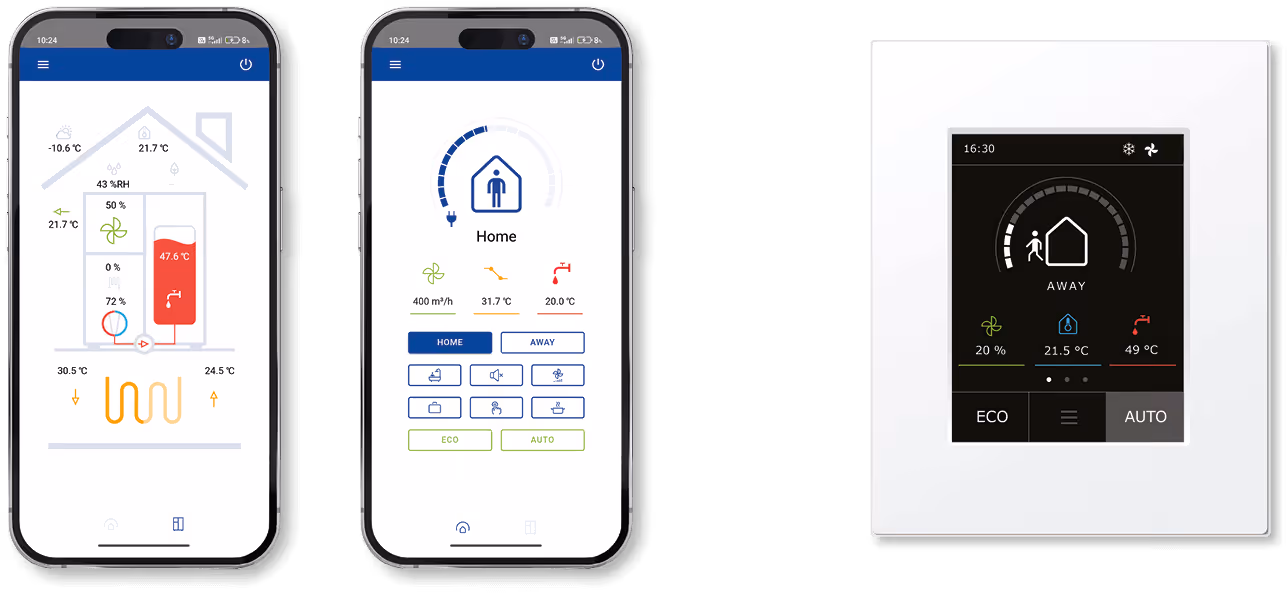

Regulación integrada

• Panel de control intuitivo y fácil de navegar, que garantiza un uso simple y eficiente.
• Sensores de temperatura y humedad integrados, que permiten mantener las condiciones ideales en cada habitación.
• Ocho modos de funcionamiento preprogramados, que ajustan automáticamente los tres parámetros principales de confort: intensidad de ventilación, temperatura interior y temperatura AQS.
• Funciones integradas de ahorro de energía, que incluyen el control de la calidad del aire y el ajuste dinámico de la potencia de calefacción/refrigeración en función de la temperatura exterior.
• Programa semanal detallado para las estaciones de calefacción y refrigeración.
• Control manual completo de los parámetros de confort, proporcionando una gestión más eficiente del consumo de energía.
• Monitorización en tiempo real del rendimiento y el consumo de energía.
• Indicación del nivel de obstrucción del filtro de aire, lo que facilita el mantenimiento.
• Función automática de desinfección periódica del sistema de agua doméstico, garantizando la higiene y la seguridad.
• Soluciones de seguridad integradas y configuradas de fábrica que garantizan un funcionamiento fiable e ininterrumpido
• Control remoto mediante MODBUS y mediante APP para conectar todo el sistema

‍

Esquema básico de funcionamiento de la unidad

‍

‍
