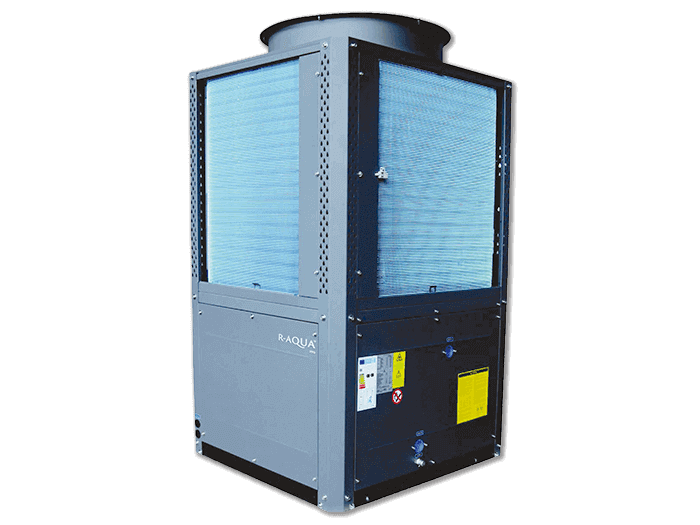

R-Aqua® CHP 50-75
unidad de bomba de calor, con ventiladores de condensación axiales, gama con compresores herméticos Scroll Inverter de R290
RAQUA CHP 50-75
Este es un texto dentro de un bloque div.
Ventajas
R290 bajo GWP (0,02).
Temperatura de agua caliente hasta 75 ºC.
Gestión de ACS mediante válvula de 3 vías.
Pantalla táctil de serie.
Interfaz a través de APP (Wi-Fi).
Funcionamiento estable de -25 ºC a 45 ºC.
Unidad silenciosa.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos disponibles:
- 10 - 65 kW de refrigeración.
- 18 - 92 kW de calefacción.
DESIGNACIÓN
APLICACIÓN/USO
- Bomba de calor para producción de ACS y/o climatización.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura de acero galvanizado lacado en negro.
- Compresor hermético, tipo Twin DC Inverter, con inyección de vapor, equipado con protección térmica y resistencia.
- Detector de fugas integrado.
- Válvula de expansión electrónica.
- Circuito de refrigeración, con economizador.
- Intercambiador R290-H2O de acero inoxidable debidamente aislado, equipado con resistencias antihielo.
- Intercambiador R290-Aire de cobre, con aletas de aluminio con tratamiento anticorrosivo epoxy Golden Fin.
- Ventilador de condensación axial, con motor DC de velocidad variable, con protección térmica.
- Control integrado con interfaz mediante pantalla táctil, responsable de la gestión de la bomba de calor y del sistema de calefacción, en función de los diversos requisitos:
- Control de la válvula de 3 vías para producción de ACS y de la válvula de 2 vías para conmutación entre sistema de calefacción/refrigeración.
- Incluye sonda de temperatura exterior, para interior y para depósito de ACS.
- Ciclo Anti-Legionela.
- Gestión de una fuente de calor adicional.
- Funcionamiento a bajo ruido o consumo, definido en la programación horaria.
- Interfaz APP vía smartphone y tablet.
- Smart Grid Ready.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Modelo CHP 50
Modelo CHP 75
LÍMITES DE UTILIZACIÓN
Temperaturas de funcionamiento
Calefacción
Refrigeración
ACS
- Instalación posible solo en el exterior.
MÁS INFORMACIÓN
- Consulte el folleto de presentación de la gama R-Aqua® AQUÍ, también disponible en la página Documentación especializada.
- Suscríbase al canal de YouTube de Guía Online France Air Portugal para explorar vídeos sobre la gama R-Aqua® y, también, sobre otras gamas de productos France Air.
SELECCIÓN
TABLA DE SELECCIÓN PARA R-AQUA® CHP 50-75
Para la selección del modelo más adecuado y la validación de datos según las condiciones de su proyecto, póngase en contacto con nuestro equipo de consultores.
CURVAS DE SELECCIÓN PARA R-AQUA® CHP 50-75

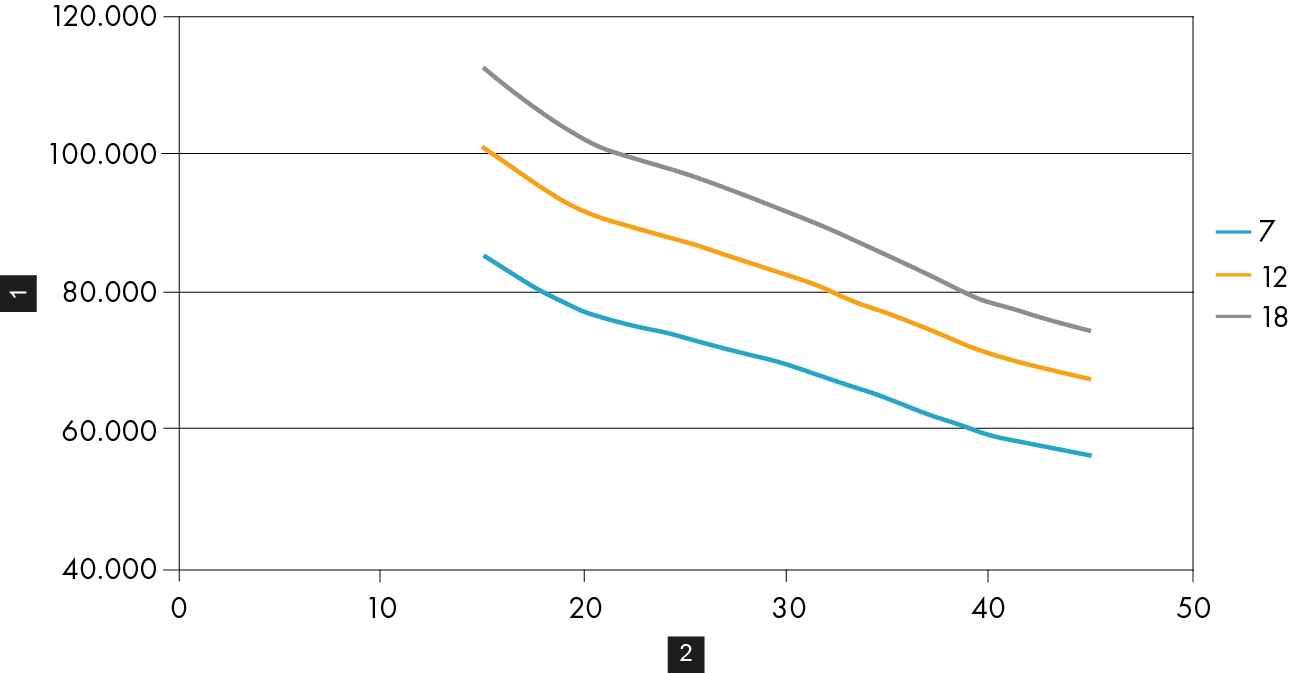

CHP 50 – Capacidad de calefacción en función de la temperatura exterior
(3) Capacidad de calefacción - Salida 35 ºC;
(4) Capacidad de calefacción - Salida 55 ºC; (5) Capacidad de calefacción - Salida 75 ºC.
CHP 50 – COP en función de la temperatura exterior
(4) COP - Salida 55 ºC; (5) COP - Salida 75 ºC.
CHP 50 - Capacidad de refrigeración en función de la temperatura exterior
(3) Capacidad de refrigeración - Salida 7 ºC;
(4) Capacidad de refrigeración - Salida 18 ºC.
CHP 50 - EER en función de la temperatura exterior
CHP 75 – Capacidad de calefacción en función de la temperatura exterior
CHP 75 – COP en función de la temperatura exterior
CHP 75 - Capacidad de refrigeración en función de la temperatura exterior
CHP 75 - EER en función de la temperatura exterior
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ESQUEMA DE PRINCIPIO
- Ejemplo de uso del control integrado de la unidad para la gestión de la instalación:
- Las sondas de temperatura que equipan la unidad verifican la lectura de las 3 sondas (Taqs; Ts1; Ts2).
- Control de hasta 3 bombas (Bp, Bs1; Bs2); 3 actuadores de válvulas (Vaqs, Vs1, Vs2); y 2 resistencias (Raqs y Rs1).
- En caso de querer utilizar y controlar solo una parte del sistema, las funciones pueden inhibirse.
Esquema 1
- Funcionamiento en producción de ACS y calefacción, con uso del control integrado para la gestión de tres consignas distintas (Taqs, Ts1 y Ts2).
Esquema 2
- Ejemplo de funcionamiento en producción de ACS y refrigeración.
INSTALACIÓN
Distancia vertical para CHP 50 y CHP 75
Distancia horizontal CHP 50
Distancia horizontal CHP 75
ACCESORIOS
