R-Aqua® CHP
unidad de bomba de calor, con ventiladores de condensación axiales, gama de compresores herméticos Scroll Inverter a R290
Ventajas
R290 con bajo GWP (0.02).
Clase A+++/A++.
Temperatura del agua caliente de hasta 75º C.
Gestión de AQS mediante válvula de 3 vías.
La pantalla táctil es estándar.
Interfaz mediante APP (Wi-Fi).
Funcionamiento estable de -25º C a 45º C.
Unidad silenciosa.
Protocolo de comunicación MODBUS
DESCRIPCIÓN TÉCNICA
GAMA
6 modelos disponibles:
- 6 - 18 kW de refrigeración.
- 6 - 22 kW de calefacción.
DESIGNACIÓN
APLICACIÓN/USO
Bomba de calor para producción de ACS y/o aire acondicionado.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura en acero galvanizado lacado negro.
- Compresor hermético, tipo Twin DC Inverter, con inyección de vapor, equipado con protección y resistencia térmica.
- Válvula de expansión electrónica.
- Circuito de refrigeración, con economizador.
- Intercambiador R290-H2O de acero inoxidable debidamente aislado, equipado con resistencia antihielo.
- Circuito hidráulico equipado con bomba de circulación EC, válvula de purga automática, válvula de seguridad, vaso de expansión y filtro.
- Interruptor R290-Ar en cobre, con aletas de aluminio con tratamiento anticorrosivo epoxi Golden Fin.
- Ventilador de condensación axial, con motor EC de velocidad variable, con protección térmica.
- Control integrado con interfaz de pantalla táctil, responsable de gestionar la bomba de calor y el sistema de calefacción, de acuerdo con los diversos requisitos:
- Control de la válvula de 3 vías, para la producción de AQS, y la válvula de 2 vías para cambiar entre el sistema de calefacción/refrigeración.
- Incluye sonda de temperatura exterior, interior y del tanque AQS.
- Ciclo antilegionela.
- Gestión de una fuente de calor adicional.
- Funcionamiento con bajo nivel de ruido o consumo, definido en el cronograma.
- Interfaz APP a través de smartphone y tablet.
- Listo para la red inteligente.
OPCIONES
- Soportes antivibratorios.
EMBALAJE
- Vendidos por unidad.
DIMENSIONES
DIMENSIONES
Modelo CHP-006T
Modelos CHP-008T Y CHP-012T
Modelo CHP-018T
LÍMITES DE USO
- La instalación solo es posible en el exterior.
- Temperatura de funcionamiento: -25º C a 45º C.
MÁS INFORMACIÓN
- Consulte el folleto de descripción general de la gama R-Aqua® AQUÍ, también disponible en la página Documentación especializada.
- Suscríbete al canal de YouTube Guía en línea de France Air Portugalpara ver vídeos sobre la gama R-Aqua® y también sobre otras gamas de productos de France Air.
SELECCIÓN

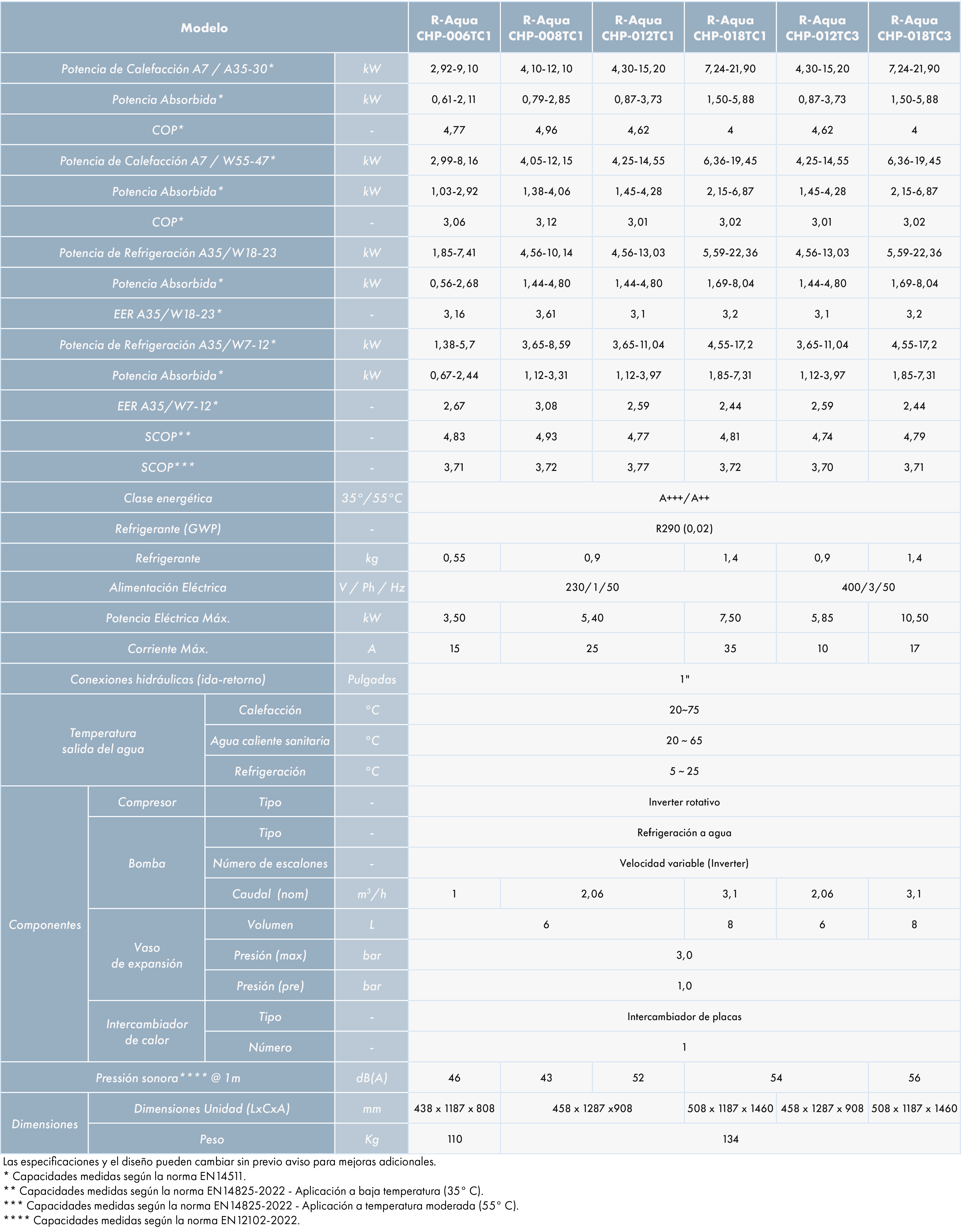

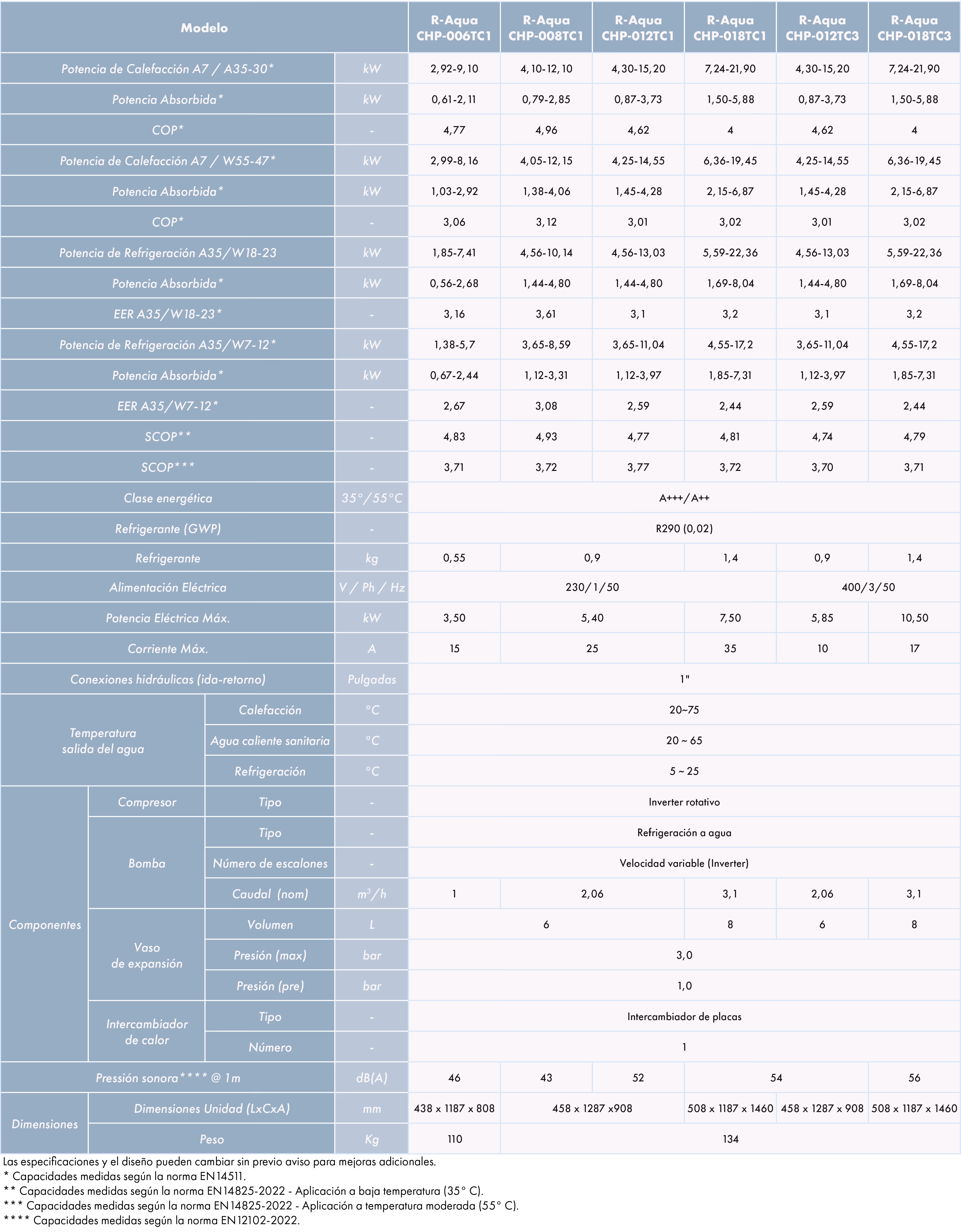

TABLA DE SELECCIÓN PARA CHIP R-AQUA®
Para la selección del modelo más adecuado y la validación de los datos en las condiciones de su proyecto, póngase en contacto con nuestro equipo de consultores.
INSTALACIÓN
ESQUEMA PRINCIPAL: AIRE ACONDICIONADO Y PRODUCCIÓN DE AIRE ACONDICIONADO
(2) - Panel fotovoltaico
(3) - Bobina de ventilador
(4) - Soporte externo
(5) - Agua caliente
(6) -Dep. Inercia
(7) - Dep. ACS
(8) - Radiador
(9) - Suelo radiante
(10) - Batería
(11) - Bomba de calor
ACCESORIOS
Soporte de pared para depósito de expansión EVC
KIT para depósito de expansión premontado, en acero galvanizado para montaje en pared. La consola es adecuada para montar recipientes de expansión de 8 a 25 litros en sistemas de aire acondicionado.
Purgador automático con válvula de cierre.
Válvula de seguridad 3 bar.
Manómetro 0-4 bar con válvula de corte DN63.
Conexión de corte automática para vaso de expansión.
Kit de conexión para vasos de expansión
Kit de conexión para tanque de expansión sanitario. El kit de conexión incluye todas las piezas necesarias para el montaje en pared de un vaso de expansión. Coloque la pieza en T lo más cerca posible de la entrada de agua fría de la bomba de calor. Conecte la pieza en T al vaso de expansión con la manguera flexible suministrada.
Pieza en T de latón, conexión de 3/4».
Manguera flexible de 50 cm, 3/4" F/F.
Soporte de pared con asa metálica.
Válvula motorizada de 3 vías 1"
Válvula de zona motorizada de 3 vías con retorno por resorte a 230 V, para la regulación de los circuitos de agua fría y caliente.
Conexión: G 1".
Kilovolúmenes: 5,7 m³/h.
Temperatura media: 2... 94 °C.
Presión diferencial máxima: 1 bar.
Presión nominal: PN16
Material:
Cuerpo: latón CW614N.
Bola: NBR.
Anillos de sellado: EPDM.
Grupo de seguridad PSG 3/4"
Grupo de seguridad (SFR 1852550) con válvula de cierre y válvula de retención para instalaciones de agua caliente para proteger las bombas de calor. Instalación en la línea de agua fría.
Conexión: G 3/4" M/F.
Presión de apertura: 7 bar.
Presión máxima de funcionamiento: 10 bar.
Caudal de recarga: > 4000 litros/hora.
Capacidad máxima de descarga: 10 kW.
De acuerdo con la norma EN 1487.
Acreditaciones: Belgaqua, NF, ACS.
Vaso de expansión AQS
Vaso de expansión para agua caliente sanitaria (AQS) equipado con un manguito de EPDM, de modo que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe la diferencia de presión que se produce debido a la expansión del agua durante el calentamiento de la bomba de calor. El vaso de expansión se montará lo más cerca posible del calentador de agua, en la línea de suministro de agua fría, entre el grupo de seguridad y la conexión de agua fría. No se colocará ninguna válvula de cierre entre el calefactor y el vaso de expansión.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 10 bar (8 bar, modelos de 18 y 24 litros).
Prepresión: 3 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 8, 12, 18 y 24 litros.
Vaso de expansión para sistemas de aire acondicionado
Vaso de expansión para sistemas de aire acondicionado, equipado con un manguito de EPDM, para que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe las diferencias de presión que se producen debido a la expansión y contracción del agua en un sistema cerrado. El vaso de expansión se montará lo más cerca posible de la fuente de calor o bomba en la línea de retorno. No se instalará ninguna válvula de cierre entre la fuente de calor o la bomba y el vaso de expansión.
Conexión: G 3/4» M.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 8 bar (8 bar, SEV 18 y SEV 24).
Prepresión: 1,5 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 12, 18, 24 y 35 litros.
Depósito doble CHWH-B
Depósito único de agua caliente sanitaria serpentina en acero inoxidable dúplex y tanque de inercia en una sola unidad con aislamiento rígido y revestimiento emace. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW en cada tanque, que se suministran sin control.
Depósito COMO EFECTIVO
Depósito único de agua caliente sanitaria serpentina en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.
Depósito de Inercia CBT
Depósito de inercia en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.
KIT sbastiones MPRX
Base de soporte antivibratoria para condensadores y bombas de calor. Riel de aluminio de 21x15 mm y soporte de goma reciclada. El kit consta de dos bases y los tornillos necesarios para fijar la unidad al raíl (2 tornillos M10x30, 2 conectores M10 y 2 anillos M10x20).
