R-Aqua® CGW Monobloc
unidad de bomba de calor con compresores herméticos Scroll Inverter to R32
Ventajas
R32: GWP bajo.
Clase A+++/A++.
Temperatura del agua caliente de hasta 65º C.
Gestión de AQS mediante válvula de 3 vías.
Pantalla táctilcomo estándar.
Interfaz mediante APP.
Opción de almacenamiento integrada debajo de la unidad.
DESCRIPCIÓN TÉCNICA
GAMA
6 modelos disponibles:
- De 4 a 13 kW de refrigeración.
- De 6 a 15,5 kW de calefacción.
DESIGNACIÓN
APLICACIÓN/USO
Bomba de calor para producción de ACS y/o aire acondicionado.
CONSTRUCCIÓN/COMPOSICIÓN
- Estructura de acero galvanizado lacado.
- Compresor hermético, tipo Inversor DC doble, con inyección de vapor, equipado con protección y resistencia térmica.
- Válvula de expansión electrónica.
- Circuito de refrigeración, con economizador.
- Intercambiador R32-H2O de acero inoxidable debidamente aislado, equipado con resistencia a las heladas.
- Circuito hidráulico equipado con bomba de circulación EC, válvula de purga automática, válvula de seguridad, vaso de expansión y filtro.
- Interruptor R32-Ar en cobre, con aletas de aluminio con tratamiento anticorrosivo epoxi Golden Fin.
- Ventilador de condensación axial, con motor EC de velocidad variable, con protección térmica.
- Control integrado con interfaz mediante pantalla táctil, responsable de la gestión de la bomba de calor y del sistema de calefacción, de acuerdo con los distintos requisitos:
- Control de la válvula de 3 vías, para la producción de AQS, y la válvula de 2 vías para cambiar entre el sistema de calefacción/refrigeración.
- Incluye sonda de temperatura exterior, interior y del tanque AQS.
- Ciclo antilegionella.
- Gestión de una fuente de calor adicional.
- Funcionamiento con bajo nivel de ruido o consumo, definido en la programación horaria.
- Interfaz RS 485 y APP a través de smartphone y tableta.
OPCIONES
- Depósito de inercia de 70 l, clase A, para integración bajo la unidad exterior.
- Kit de conexión hidráulica entre la unidad y el depósito.
- Válvula de 3 vías para la producción de AQS.
- Batería eléctrica suplementaria.
- Soportes antivibratorios.
- Cable de 20 m para mostrar.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Modelos 06 M y 08 M
Modelos 10 M, 12 M, 16 M, 16 T
(1) Entrada de agua; (2) Salida de agua; (3) Suministro; (4) Drenaje de condensado (DN 16 mm)
LÍMITES DE USO
- La instalación solo es posible en el exterior.
- Temperatura de funcionamiento: -25º C a 45º C.
COMPARACIÓN DE LA GAMA R-AQUA®
- Consulta AQUÍ la comparación técnica de todos los modelos R-Aqua® para facilitar la selección de la solución más adecuada.
SELECCIÓN
TABLA DE SELECCIÓN PARA MONOBLOQUE R-AQUA® CGW
Para la selección del modelo más adecuado y la validación de los datos en las condiciones de su proyecto, póngase en contacto con nuestro equipo de consultores.
INSTALACIÓN
ESQUEMA PRINCIPAL: AIRE ACONDICIONADO Y PRODUCCIÓN DE AIRE ACONDICIONADO
ACCESORIOS
Soporte de pared para depósito de expansión EVC
KIT para depósito de expansión premontado, en acero galvanizado para montaje en pared. La consola es adecuada para montar recipientes de expansión de 8 a 25 litros en sistemas de aire acondicionado.
Purgador automático con válvula de cierre.
Válvula de seguridad 3 bar.
Manómetro 0-4 bar con válvula de corte DN63.
Conexión de corte automática para vaso de expansión.
Kit de conexión para vasos de expansión
Kit de conexión para tanque de expansión sanitario. El kit de conexión incluye todas las piezas necesarias para el montaje en pared de un vaso de expansión. Coloque la pieza en T lo más cerca posible de la entrada de agua fría de la bomba de calor. Conecte la pieza en T al vaso de expansión con la manguera flexible suministrada.
Pieza en T de latón, conexión de 3/4».
Manguera flexible de 50 cm, 3/4" F/F.
Soporte de pared con asa metálica.
Válvula motorizada de 3 vías 1"
Válvula de zona motorizada de 3 vías con retorno por resorte a 230 V, para la regulación de los circuitos de agua fría y caliente.
Conexión: G 1".
Kilovolúmenes: 5,7 m³/h.
Temperatura media: 2... 94 °C.
Presión diferencial máxima: 1 bar.
Presión nominal: PN16
Material:
Cuerpo: latón CW614N.
Bola: NBR.
Anillos de sellado: EPDM.
Grupo de seguridad PSG 3/4"
Grupo de seguridad (SFR 1852550) con válvula de cierre y válvula de retención para instalaciones de agua caliente para proteger las bombas de calor. Instalación en la línea de agua fría.
Conexión: G 3/4" M/F.
Presión de apertura: 7 bar.
Presión máxima de funcionamiento: 10 bar.
Caudal de recarga: > 4000 litros/hora.
Capacidad máxima de descarga: 10 kW.
De acuerdo con la norma EN 1487.
Acreditaciones: Belgaqua, NF, ACS.

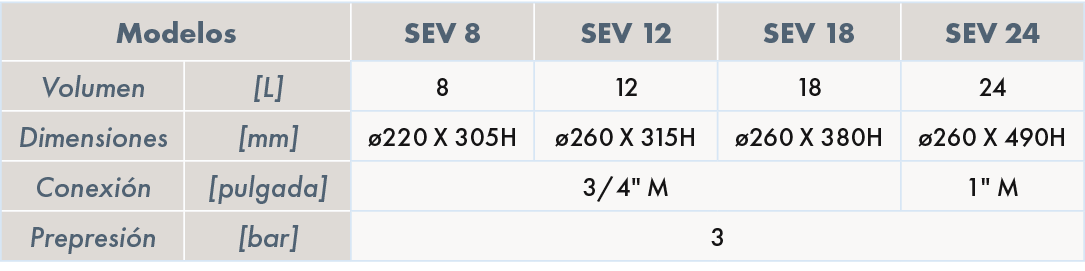

Vaso de expansión AQS
Vaso de expansión para agua caliente sanitaria (AQS) equipado con un manguito de EPDM, de modo que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe la diferencia de presión que se produce debido a la expansión del agua durante el calentamiento de la bomba de calor. El vaso de expansión se montará lo más cerca posible del calentador de agua, en la línea de suministro de agua fría, entre el grupo de seguridad y la conexión de agua fría. No se colocará ninguna válvula de cierre entre el calefactor y el vaso de expansión.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 10 bar (8 bar, modelos de 18 y 24 litros).
Prepresión: 3 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 8, 12, 18 y 24 litros.
Vaso de expansión para sistemas de aire acondicionado
Vaso de expansión para sistemas de aire acondicionado, equipado con un manguito de EPDM, para que no haya contacto entre el agua del sistema y el recipiente de acero. El vaso de expansión absorbe las diferencias de presión que se producen debido a la expansión y contracción del agua en un sistema cerrado. El vaso de expansión se montará lo más cerca posible de la fuente de calor o bomba en la línea de retorno. No se instalará ninguna válvula de cierre entre la fuente de calor o la bomba y el vaso de expansión.
Conexión: G 3/4» M.
Temperatura de funcionamiento: de -10 °C a 100 °C.
Presión máxima de funcionamiento: 8 bar (8 bar, SEV 18 y SEV 24).
Prepresión: 1,5 bar.
Material del recipiente: acero
Material del casquillo: EPDM
Modelos disponibles: 12, 18, 24 y 35 litros.
Depósito doble CHWH-B
Depósito de agua caliente sanitaria de bobina única en acero inoxidable dúplex y tanque de inercia en una sola unidad con aislamiento rígido y revestimiento de acero. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW en cada depósito, que se suministran sin control.
Depósito COMO EFECTIVO
Depósito único de agua caliente sanitaria serpentina en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. El intercambiador está equipado con una alta área de intercambio de serpentines en ambos modelos, lo que lo hace adecuado para su uso en instalaciones de calefacción a baja temperatura con bombas de calor y calderas de condensación. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.
Depósito Inercia CBT
Depósito de inercia en acero inoxidable dúplex con aislamiento rígido y revestimiento de acero. Equipado de serie con resistencias de inmersión de 2 kW, se suministran sin control.
KIT sbastiones MPRX
Base de soporte antivibratoria para condensadores y bombas de calor. Riel de aluminio de 21x15 mm y soporte de goma reciclada. El kit consta de dos bases y los tornillos necesarios para fijar la unidad al raíl (2 tornillos M10x30, 2 conectores M10 y 2 anillos M10x20).
