PR
kit de interruptor de presión diferencial
Este es un texto dentro de un bloque div.
Ventajas
Fácil instalación (sistema de conexión rápida, orificios y placa de fijación).
Precisión de ajuste (escala registrada individualmente en cada dispositivo después de la medición).
Posibilidad de instalación en exteriores (IP 54).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA

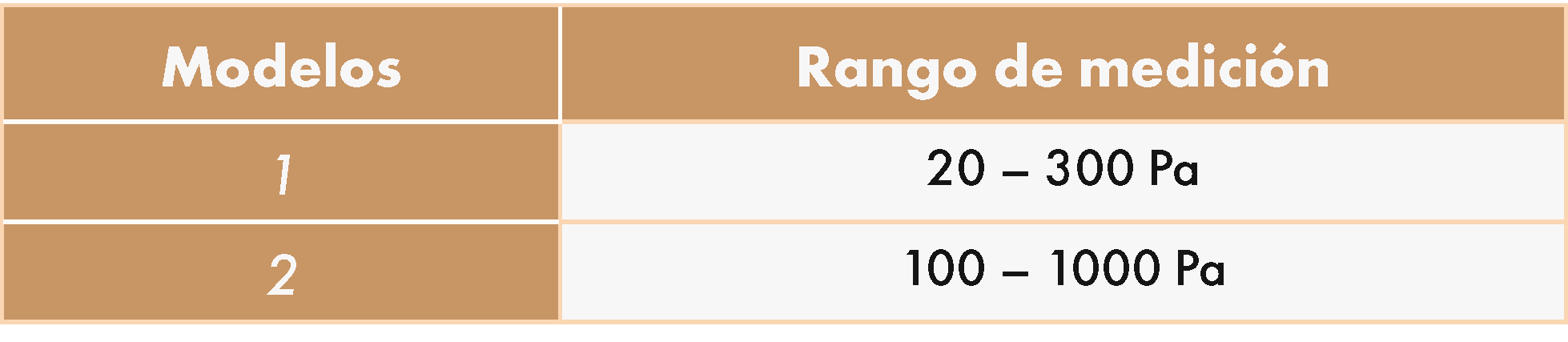

GAMA
DESIGNACIÓN
APLICACIÓN/USO
- El interruptor de presión le permite activar una alarma que advierte de la ausencia de flujo de aire al reducir la presión diferencial o una alarma de obstrucción del filtro al aumentar la presión diferencial.
CONSTRUCCIÓN/COMPOSICIÓN
Presostato diferencial equipado con:
- 2 m de tubos de PVC transparente (Ø 5 x 8) con 2 conexiones rápidas
(Ø 6,2 mm). - Placa de fijación.
- Brida para cables.
Características constructivas:
- Funda de plástico reforzada con fibra de vidrio (PC).
- Funda de plástico reforzado con fibra de vidrio (ABS+PC).
- Conexiones eléctricas mediante terminales roscados.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
(2) Placa de fijación B
(2) La placa de fijación B está montada de serie en esta posición
PESO
- Peso: 120 g
LÍMITES DE UTILIZACIÓN
- Presión mínima de desmontaje: 20 Pa.
- Almacenamiento: de — 40°C a 85°C.
SELECCIÓN
INSTALACIÓN
EJEMPLOS DE INSTALACIÓN
(2) Conducto
(3) Conexión 2 (-)
(4) La conexión 1 se comunica con la presión atmosférica
(5) Conexión 4 sellada
(6) Conexión 3 sellada
(2) Filtro
(3) Conexión 1 (+)
(4) Conexión 4 sellada
(5) Conexión 3 sellada
(6) Conexión 2 (-)
(2) Conexión 4 sellada
(3) Conexión 3 sellada
POSICIÓN DE MONTAJE
- Posición de montaje vertical: recomendada (calibración de fábrica).
- Posición de montaje horizontal, tapa dirigida hacia arriba: puntos de conmutación superiores en 11 Pa con respecto a la báscula.
- Posición de montaje horizontal, cubierta orientada hacia abajo: puntos de conmutación 11 Pa más bajos en relación con la escala.
