PowerPlay® V

unidade bidirecional compacta com recuperação de energia por roda térmica, versão vertical

Este es un texto dentro de un bloque div.

Ventajas

Construção com painéis de revestimento duplo isolados com 50 mm de lã de rocha, classe T2/TB2.
Unidade Plug & Play com regulação Oxéo® Touch2.
Regulação integrada Oxéo® Touch2 com protocolo de comunicação (Modbus e BACNET/IP).
Painéis removíveis que facilitam a acessibilidade e manutenção às ligações elétricas e porta de visita dedicada à regulação.
Qualidade do ar otimizada: pré-filtragem e filtragem de partículas finas ISO ePM1 80% (opção).
Valorização nos cálculos RT: motores de baixo consumo e permutador de roda certificado pela Eurovent (eficiência até 90%).

‍

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

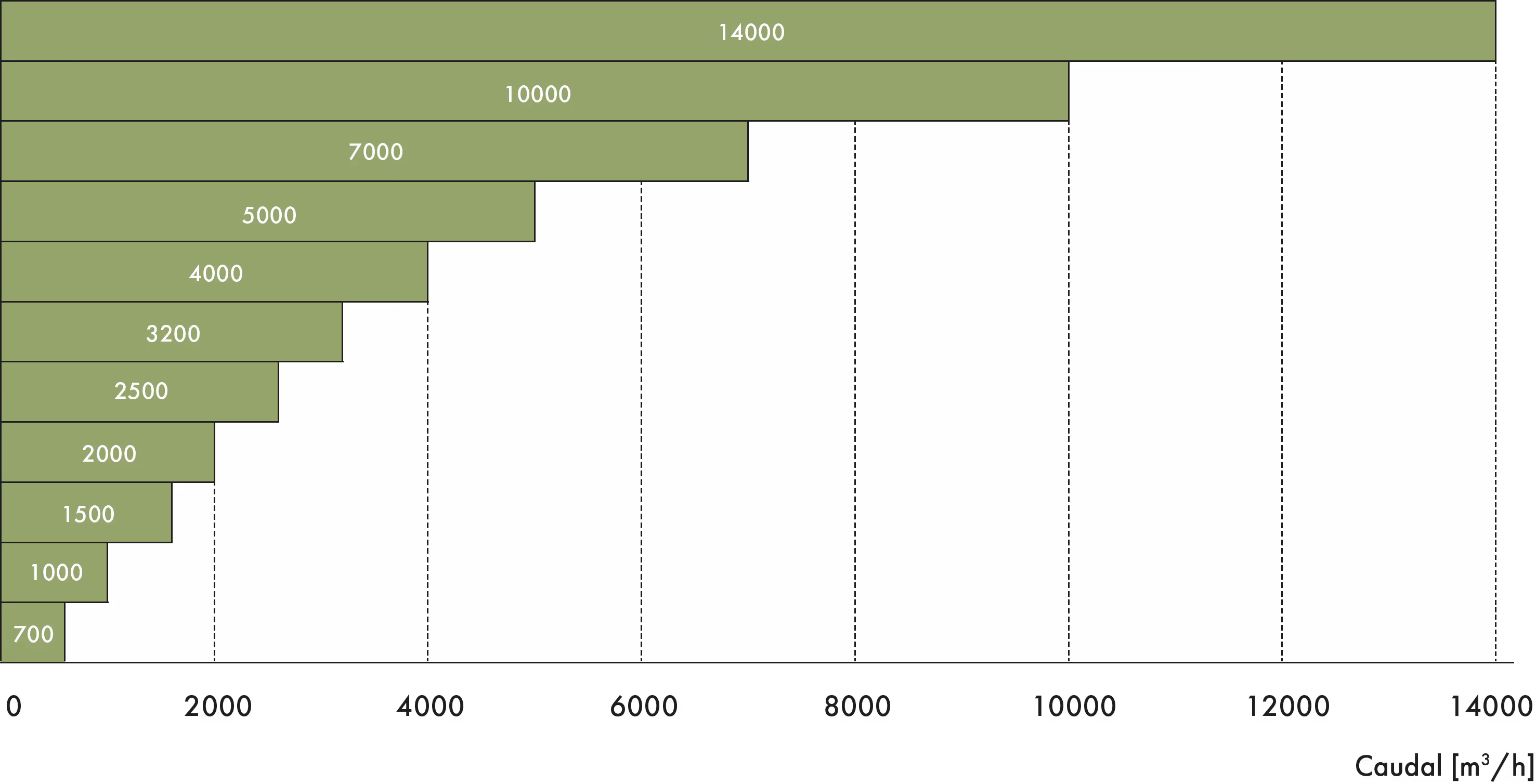

Gama composta por 11 modelos.

Versões disponíveis:

Com ou sem bateria adicional: elétrica, aquecimento a água + arrefecimento a água, change-over, expansão direta.
Regulação com ou sem comando à distância Oxéo® Touch2.
Porta de visita à direita (standard) ou à esquerda (opção).

DESIGNACIÓN

APLICACIÓN/USO

Ventilação com recuperação de energia de elevado desempenho.
Utilização em todos os edifícios e estabelecimentos do setor terciário abertos ao público: escritórios, restauração, escolas, salas polivalentes, lojas, entre outros.

CONSTRUCCIÓN/COMPOSICIÓN

Estrutura:

Construção autoportante em aço pré-lacado a cinzento RAL 9006.
Painéis de revestimento duplo isolados com 50 mm de lã de rocha. Caixa classe L2/T2/TB2 conforme a norma EN 1886.
Pés de apoio ou base dependendo do modelo.

Ventilador:

Ventilador de acoplamento direto, centrífugo com turbina de pás curvadas para trás.

Motor:

Motor de baixo consumo do tipo EC.

Permutador:

Permutador de roda, com certificação Eurovent.
Até 90% de eficiência consoante as condições de utilização.
Área de purga integrada de fábrica para minimização do caudal de fuga entre fluxos.

Filtros:

Insuflação - eficiência: filtro ISO gravimétrico 65% (G4) e filtro ISO ePM 2,5 70% (F7).
Retorno - eficiência: filtro ISO gravimétrico 70% (M5).
Filtros montados em calhas, juntas para uma estanquidade perfeita.
Filtragem THE como acessório.

Bateria elétrica:

Equipada com proteção térmica.
Integrada e com todas as ligações efetuadas.
Modelação da potência através de um relé SSR.
Bateria de aquecimento a água:
Integrada, exceto no modelo T700.
Equipada com proteção anti congelamento por sonda.
Kit de válvulas de 2 e 3 vias como acessório.

Bateria change-over:

Equipada com sonda de proteção anti congelamento.
Comutação automática da estação do ano por sonda.
Kit de válvulas de 2 e 3 vias como acessório.

Bateria de expansão direta (DX):

Compatível com fluídos frigorígenos R32 ou R410a.
A associar com os nossos Grupos DX + Kits UTA.

OPCIONES

Filtro de elevada eficiência ISO ePM1 80% (F9).
Proteção epóxi de painéis internos e externos, classe de resistência à corrosão C4 para aplicações à beira-mar.
Revestimento higroscópico na roda para recuperação do calor latente.
Entrega em blocos separados nos modelos 3200 a 7000.

EMBALAJE

Vendido à unidade.

DIMENSIONES

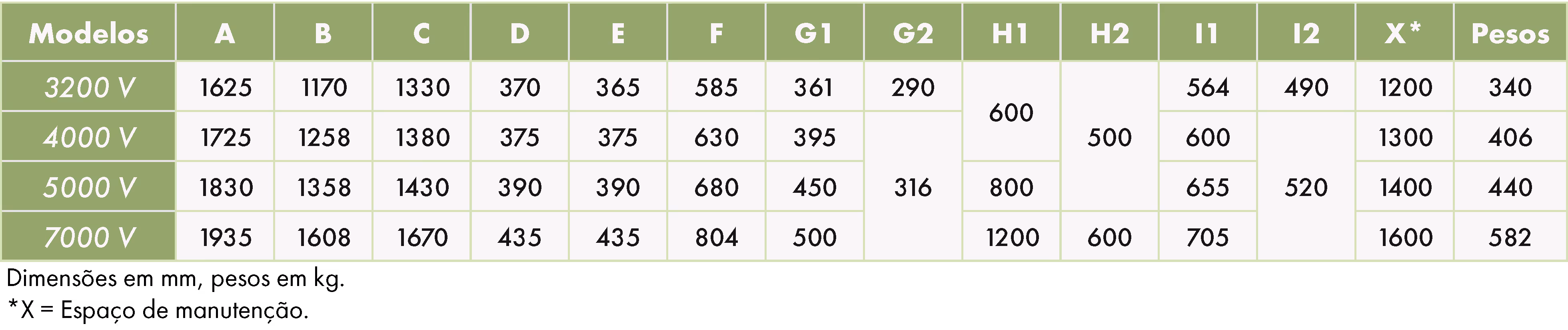

ATRAVANCAMENTOS E PESOS

Modelo 700

‍

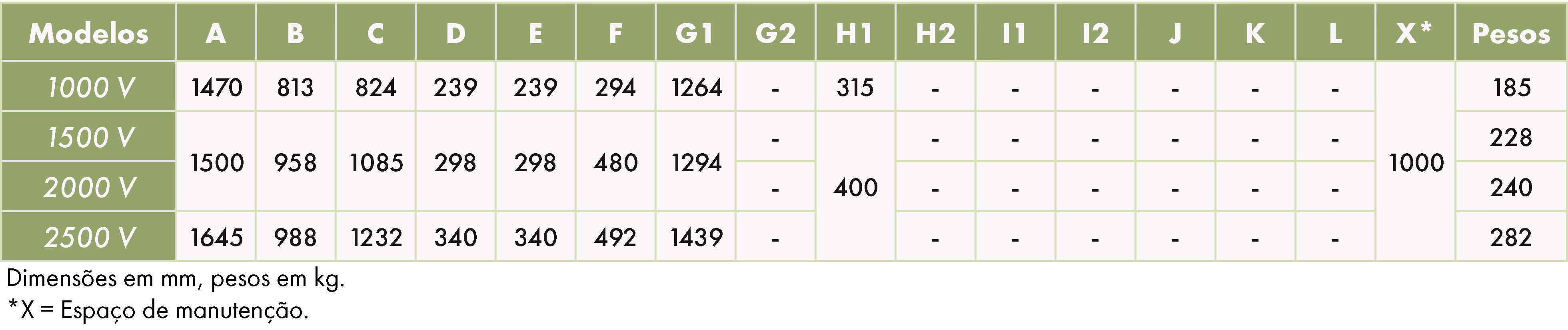

Modelos 1000 a 2500

‍

Modelos 3200 a 7000

‍

Modelos 10000 a 14000

‍

Módulo EC

Modelo 700

‍

Módulo Change-Over e DX

Modelos 700 a 2500

‍

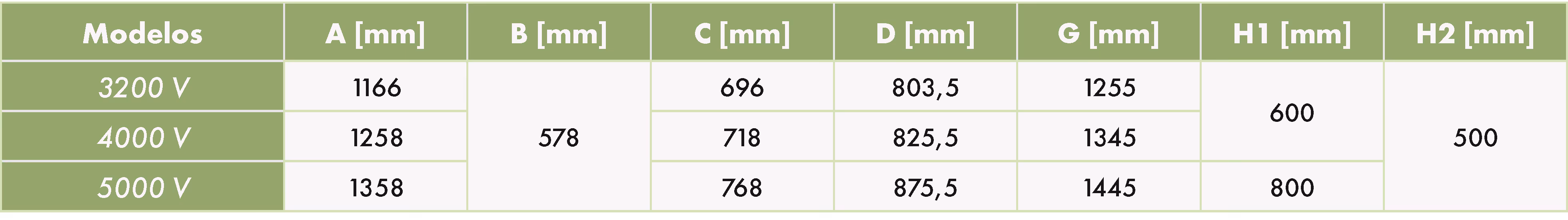

Modelos 3200 a 5000

‍

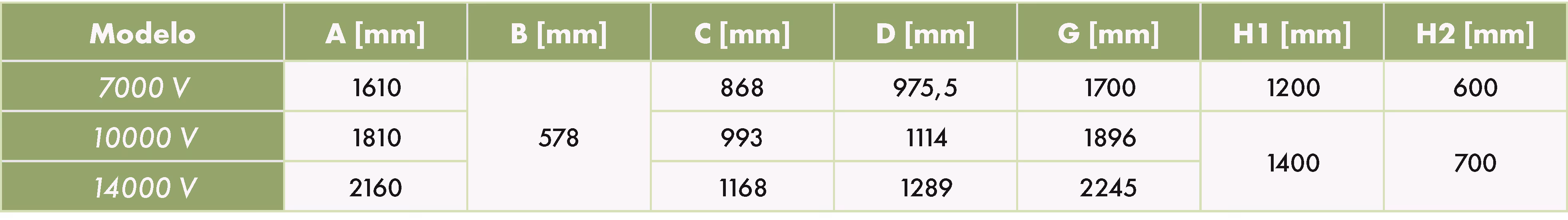

Modelos 7000 a 14000

‍

LIMITES DE UTILIZAÇÃO

Instalação no interior ou no exterior com teto de proteção à intempérie.
Temperaturas de ar novo entre -30° C e 40° C.
Temperatura máxima de operação regulada: 50º C.
Humidade relativa máxima: 90% (não saturada).

‍

CARACTERÍSTICAS TÉCNICAS

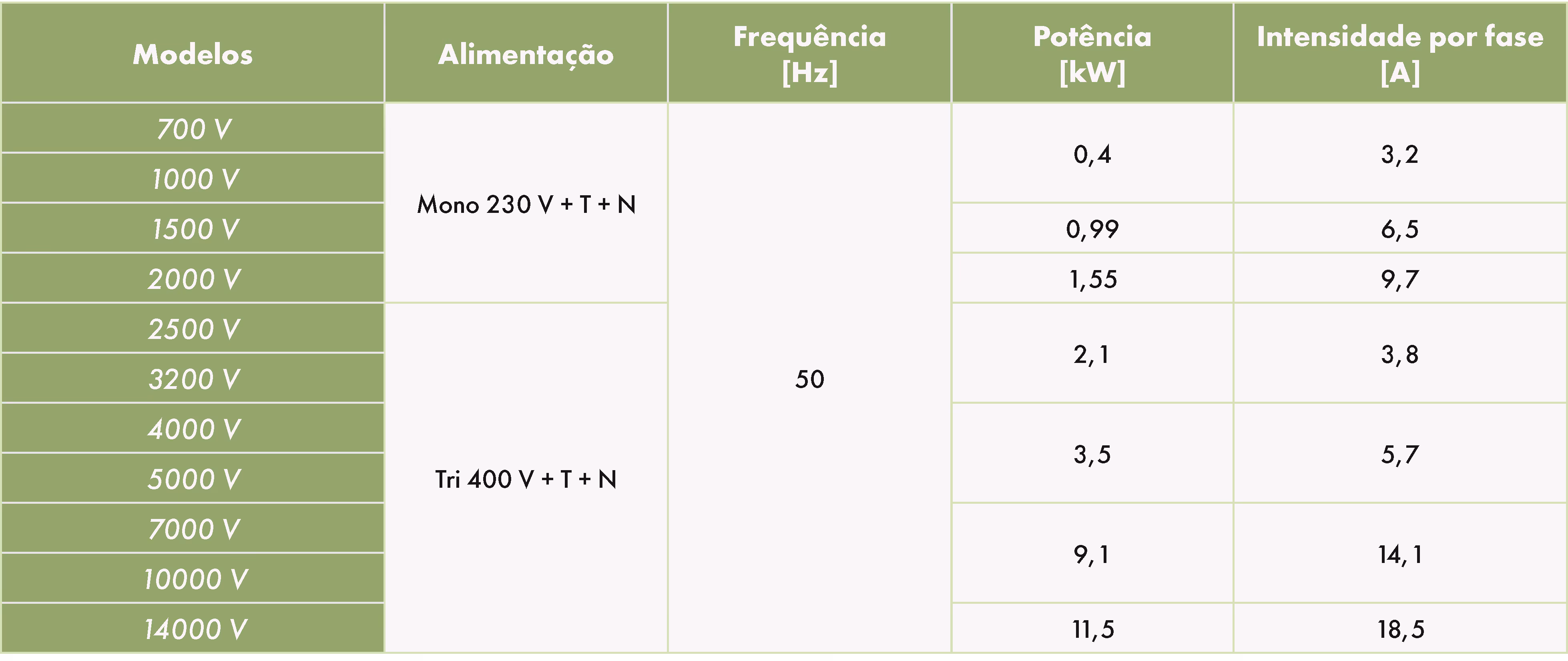

ALIMENTAÇÃO GERAL

A PowerPlay® V é fornecida com uma caixa de ligações elétricas com as características abaixo descritas.

Modelo sem bateria, com bateria de aquecimento a água, com bateria change-over ou bateria de expansão direta

‍

Modelo com bateria elétrica

‍

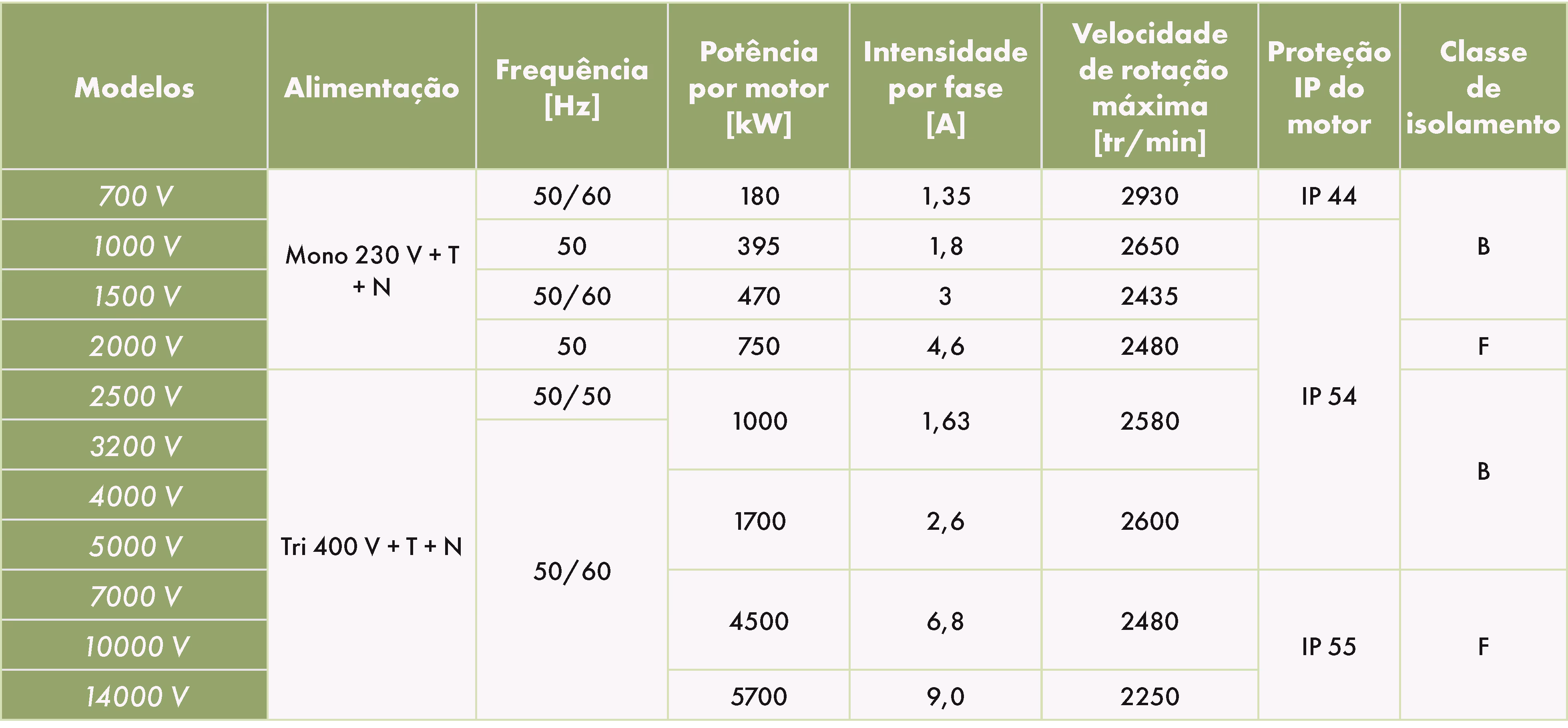

MOTORES ELÉTRICOS

‍

BATERIAS ELÉTRICAS DE PÓS-AQUECIMENTO

‍

BATERIAS DE AQUECIMENTO A ÁGUA

‍

Coeficientes de correção das potências da bateria de aquecimento a água

‍

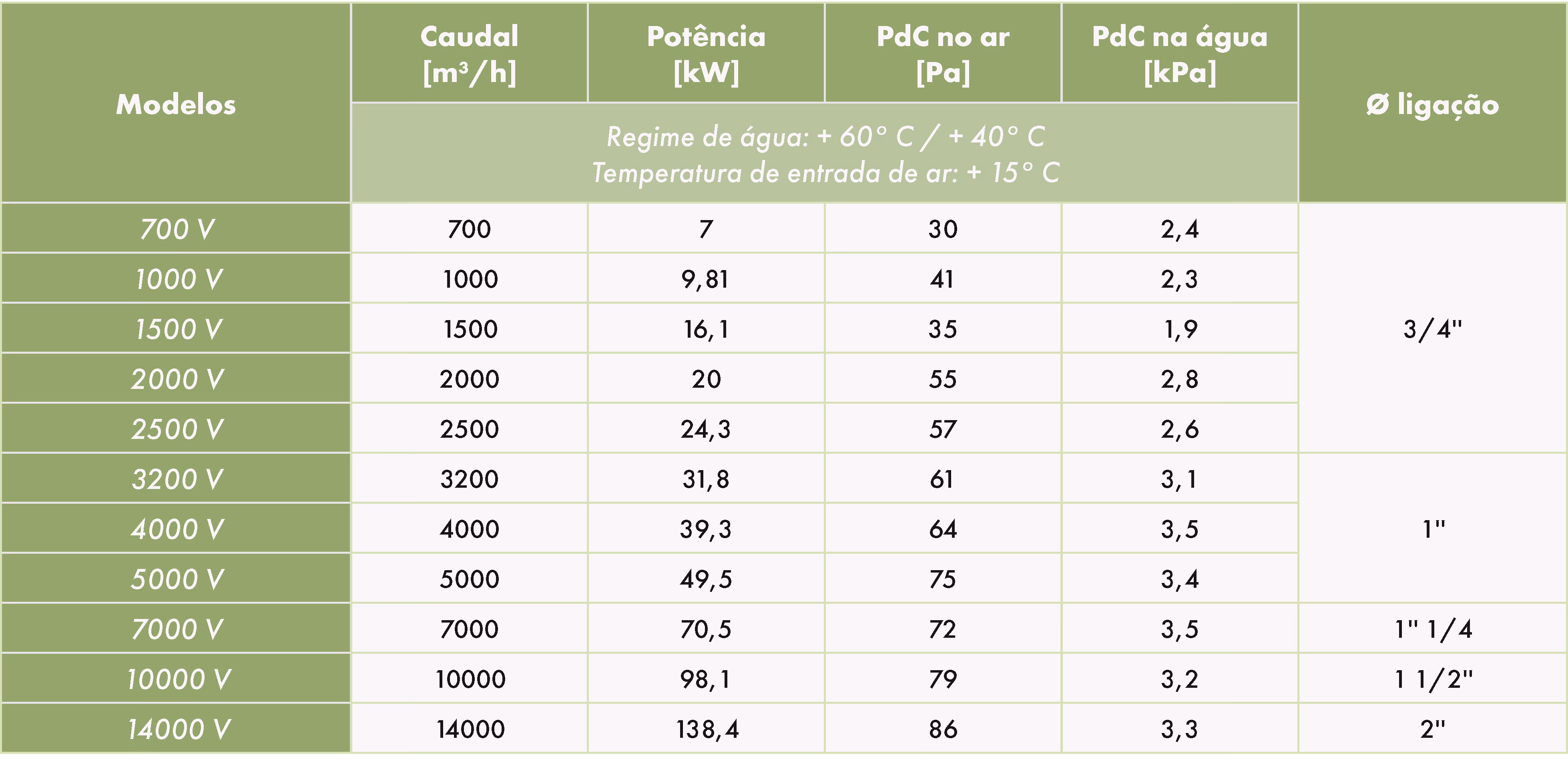

BATERIAS CHANGE-OVER

Em arrefecimento

‍

Coeficientes de correção das potências da bateria em modo de arrefecimento*

‍

Em aquecimento

‍

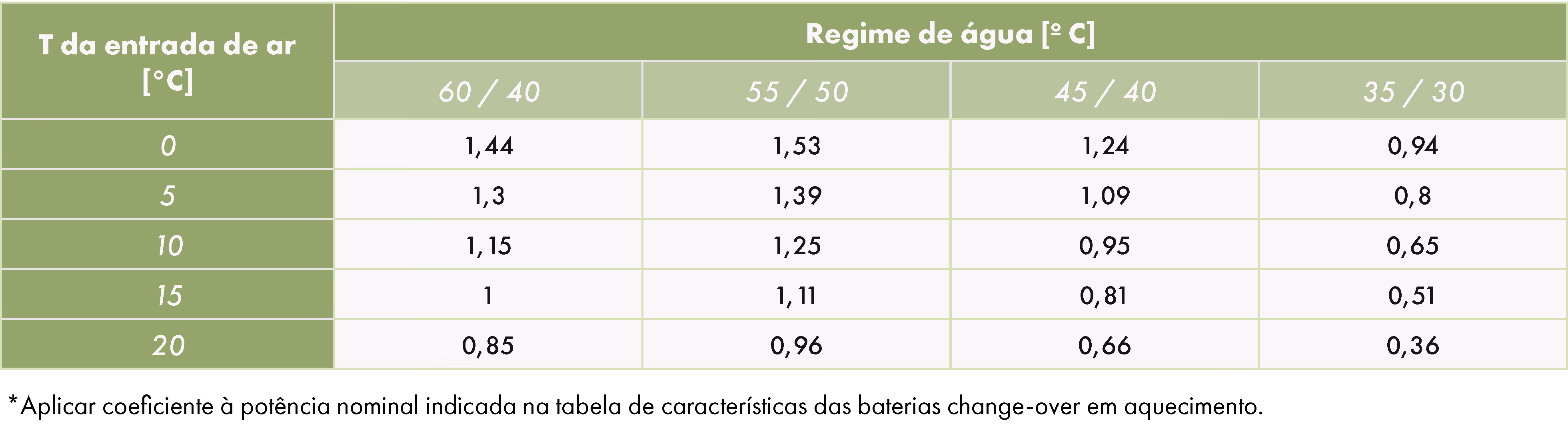

Coeficientes de correção das potências da bateria change-over em aquecimento*

‍

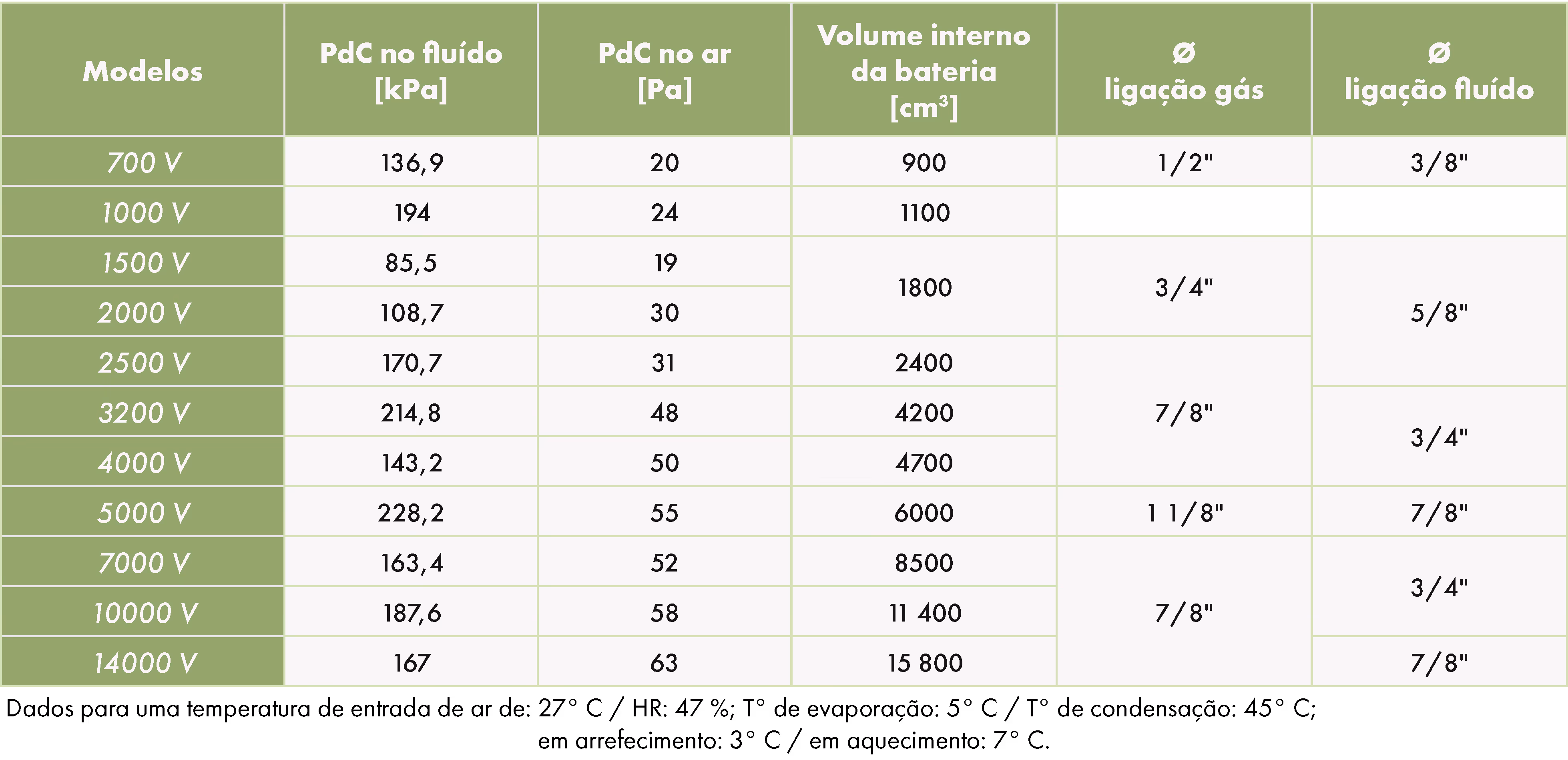

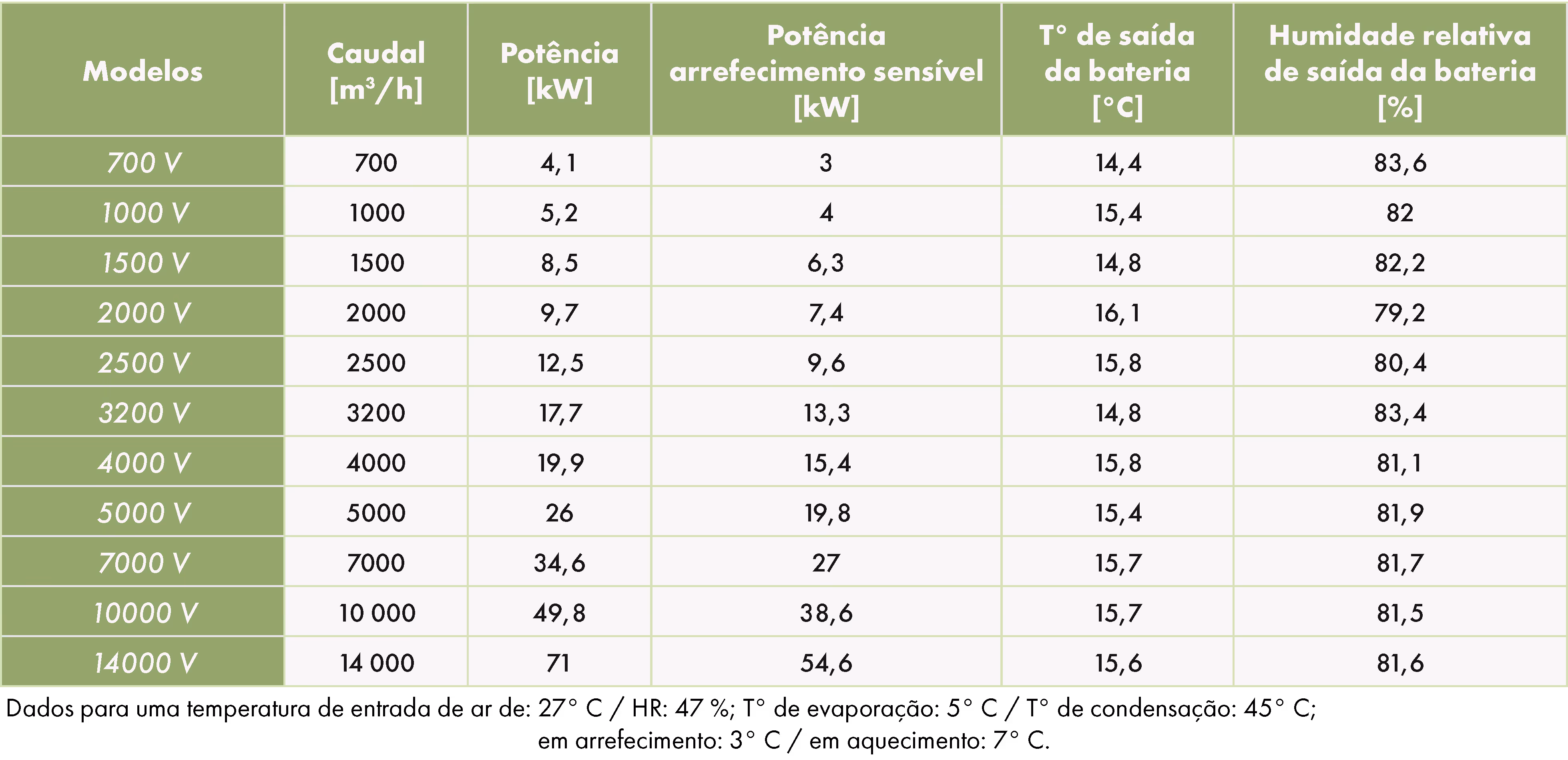

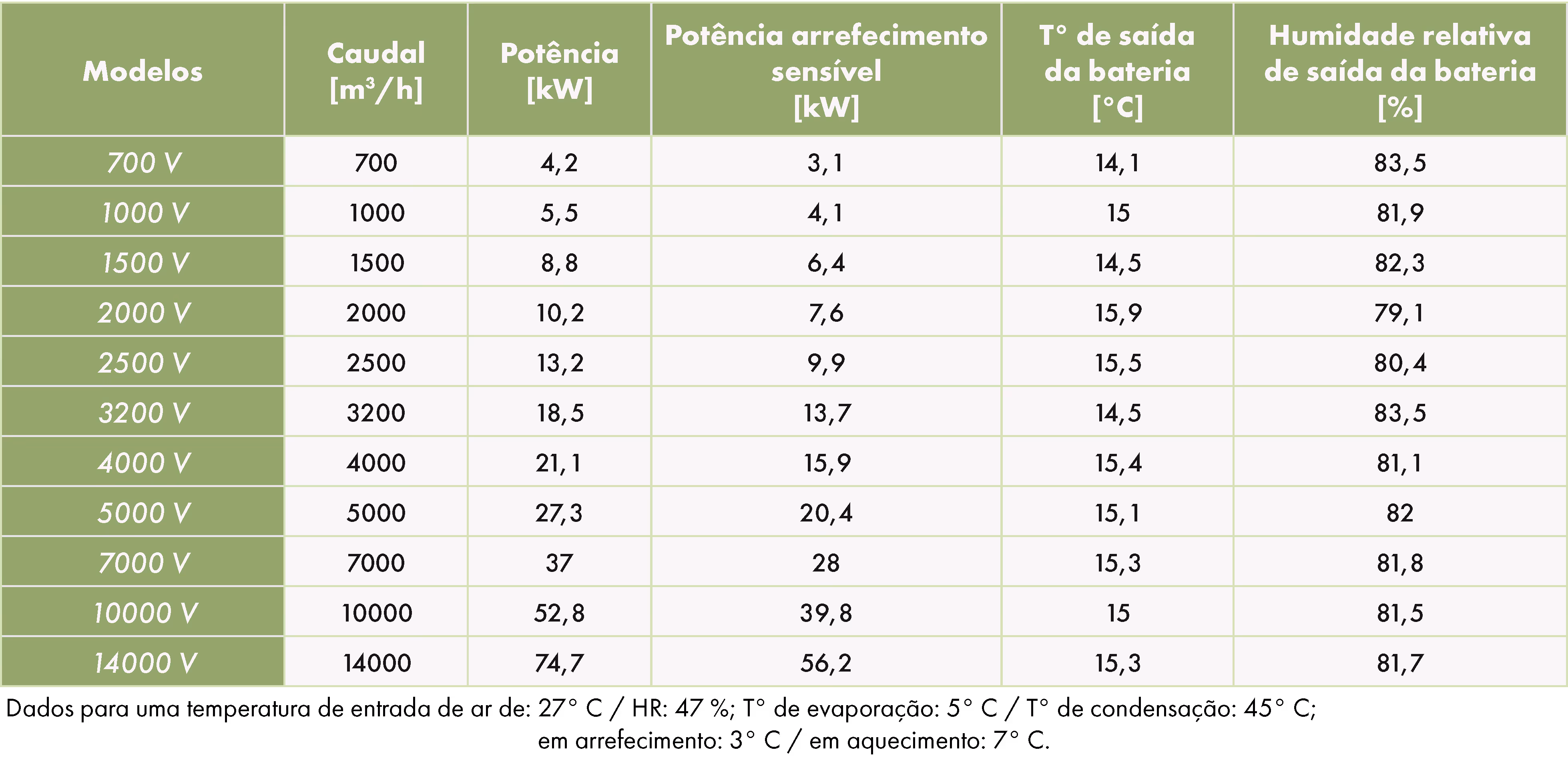

BATERIAS DE EXPANSÃO DIRETA

Fluído frigorígeno R410a

‍

‍

Fluído frigorígeno R32

‍

‍

REGULAÇÃO

O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.

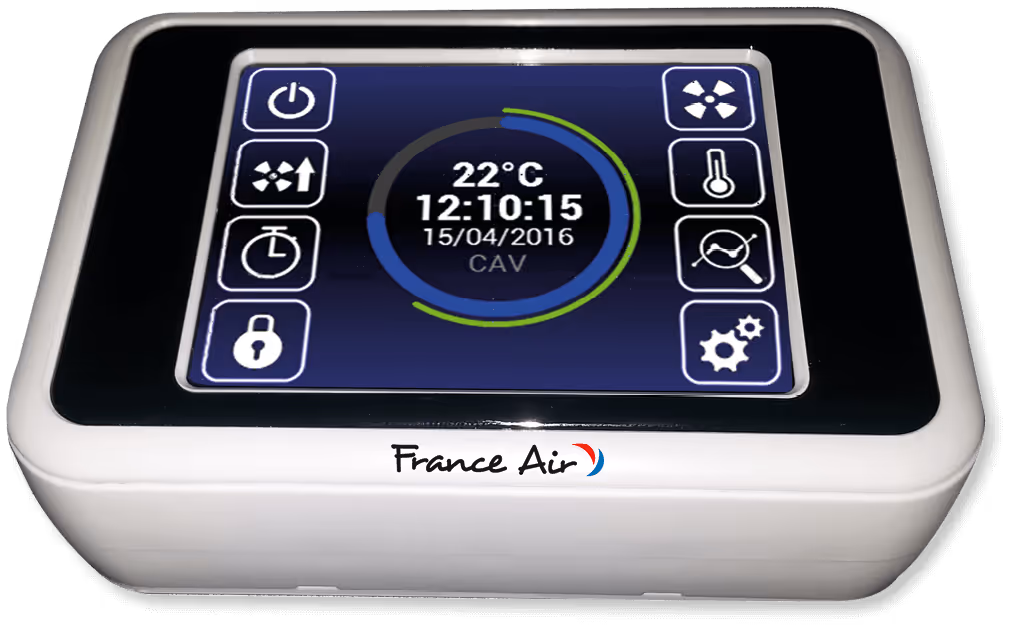

Comando à distância tátil a cores:

O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
O cabo de ligação será, no máximo, de 50 m.
Comprimento fornecido de base: 10 m.
Ligação com fios.
IP40.

Comando à distância para o utilizador final (opcional):

3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).

Solução Plug & Play com:

Sondas de temperatura.
1 sonda de proteção do permutador.
2 transdutores de pressão para os filtros.
3 transdutores de pressão para os modos caudal constante ou pressão constante.

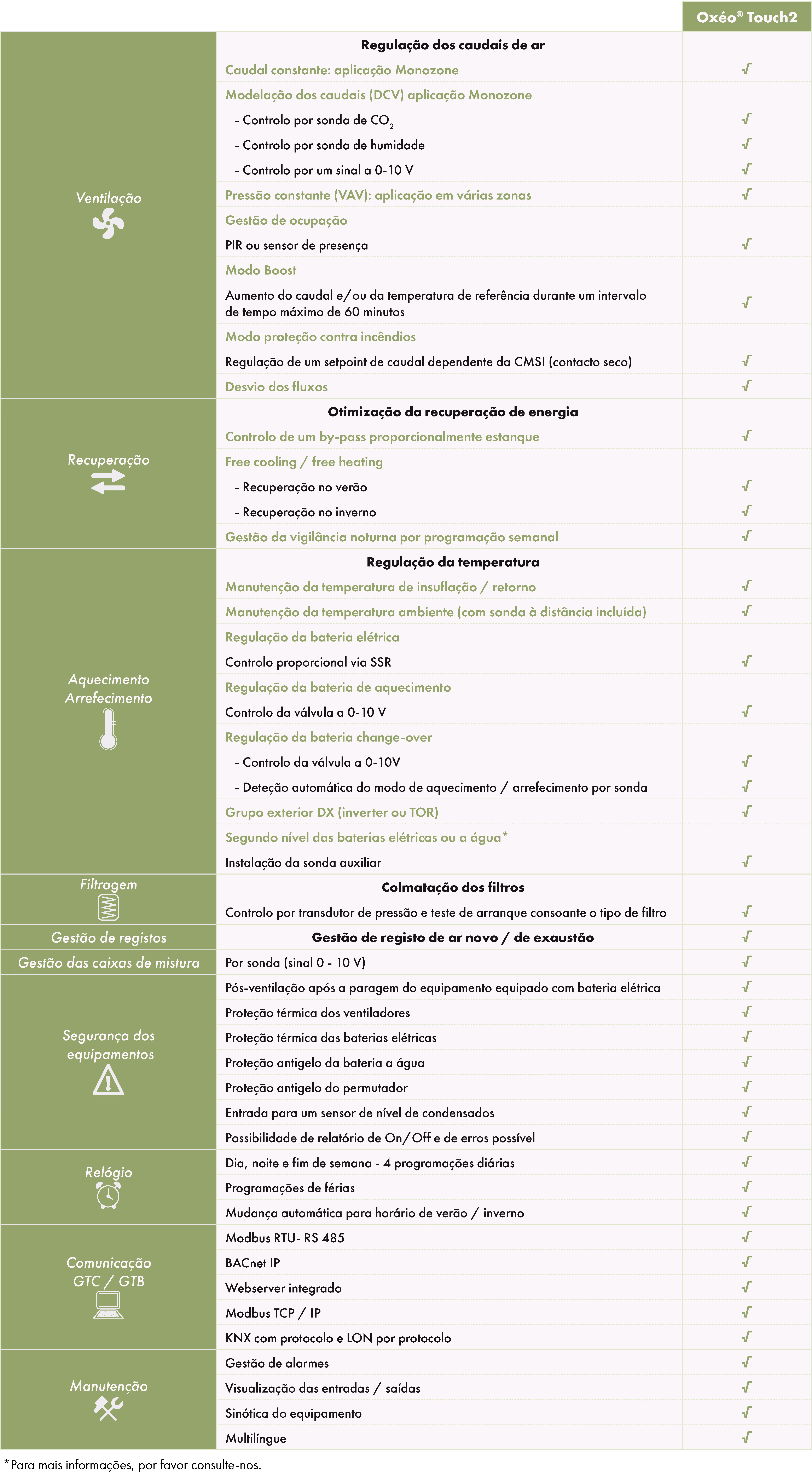

Descrição da regulação

SELECCIÓN

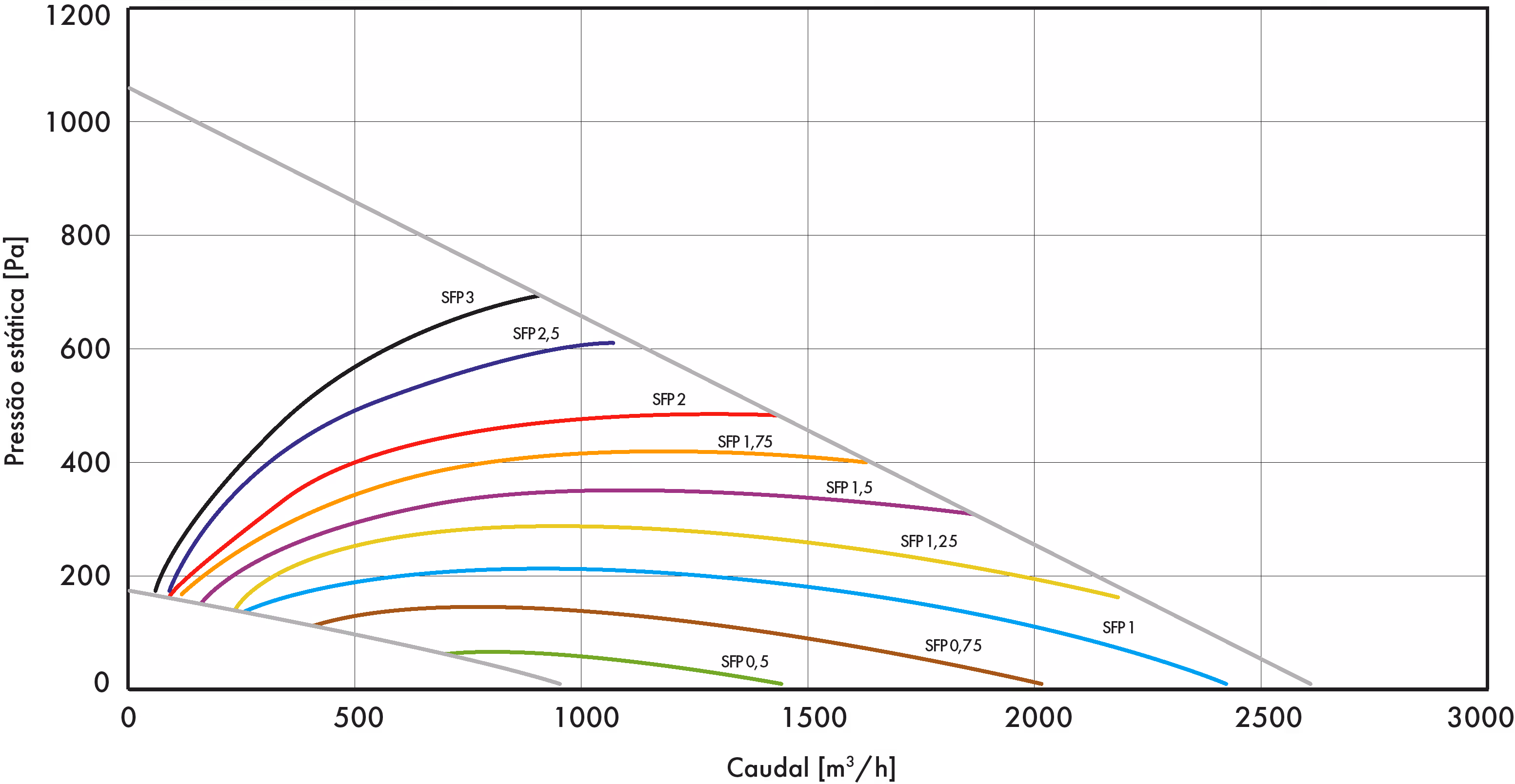

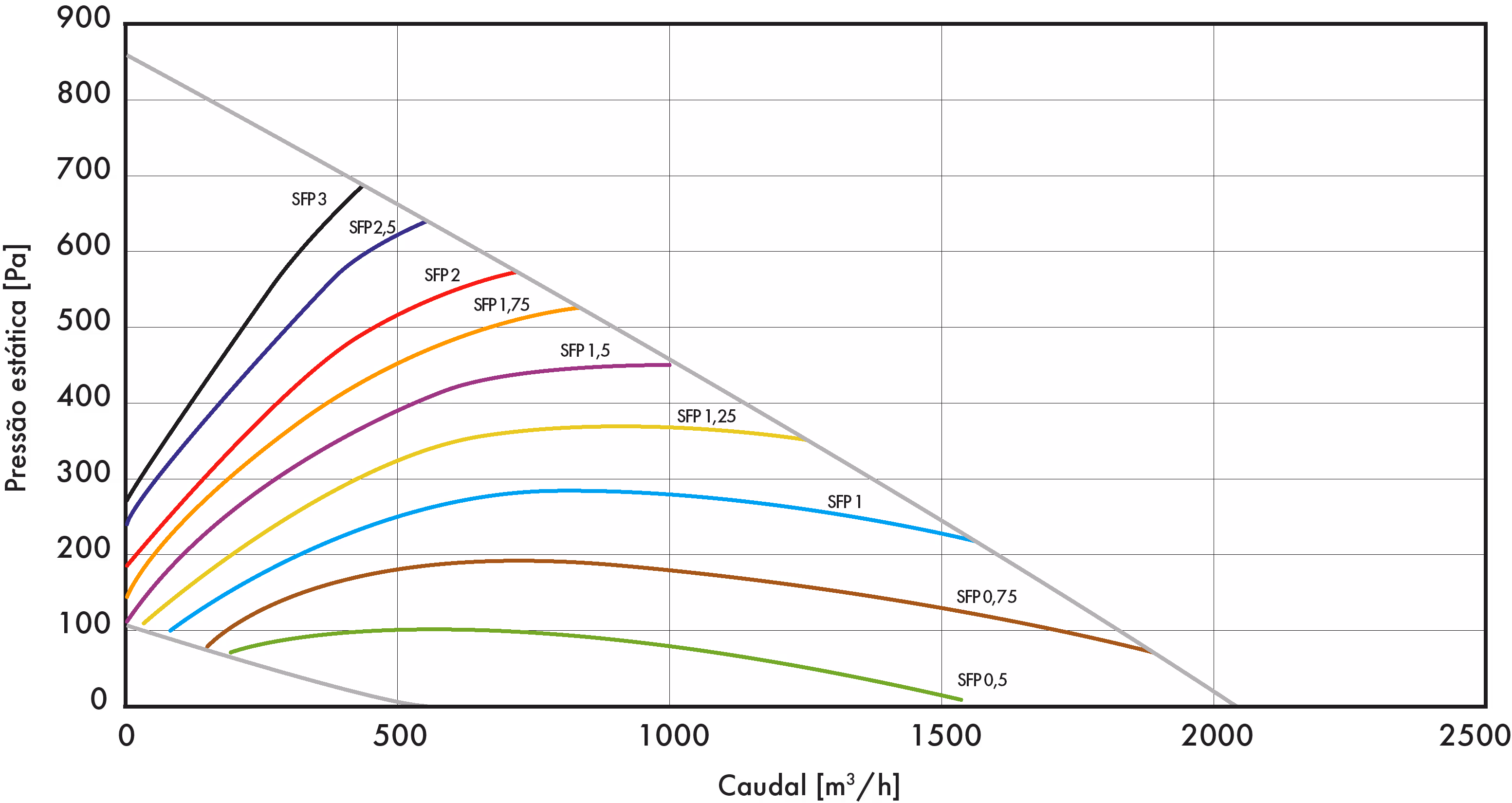

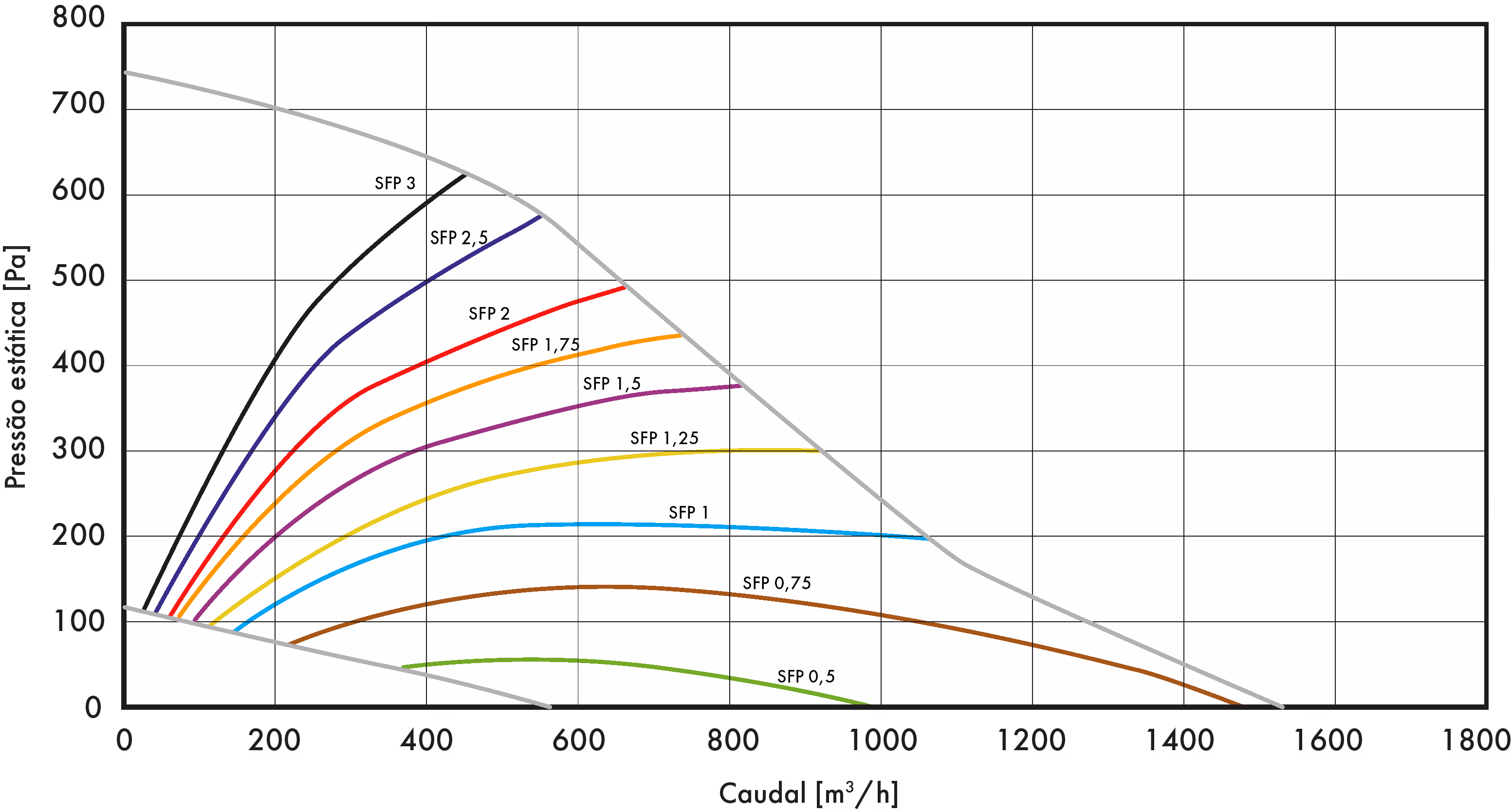

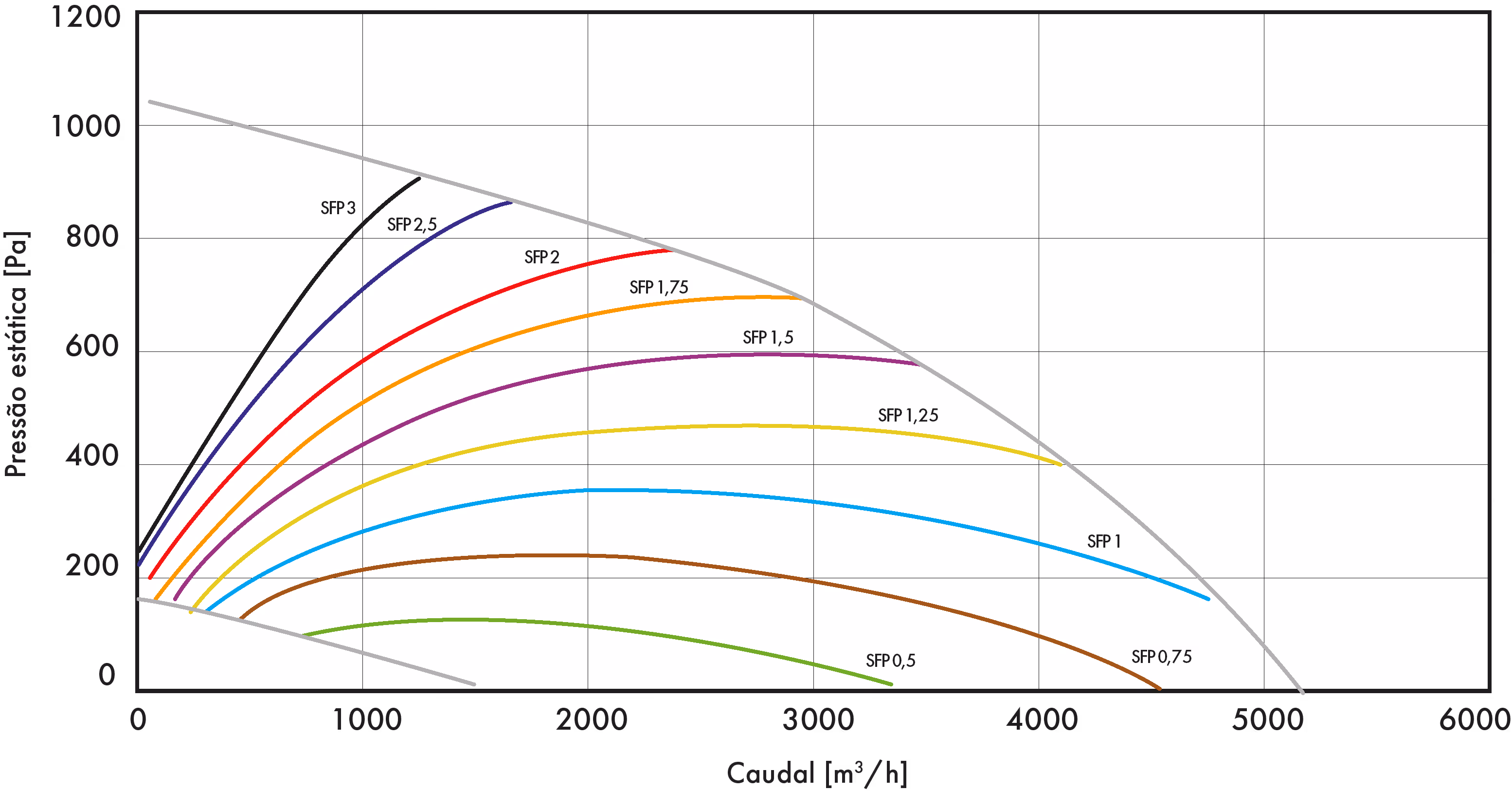

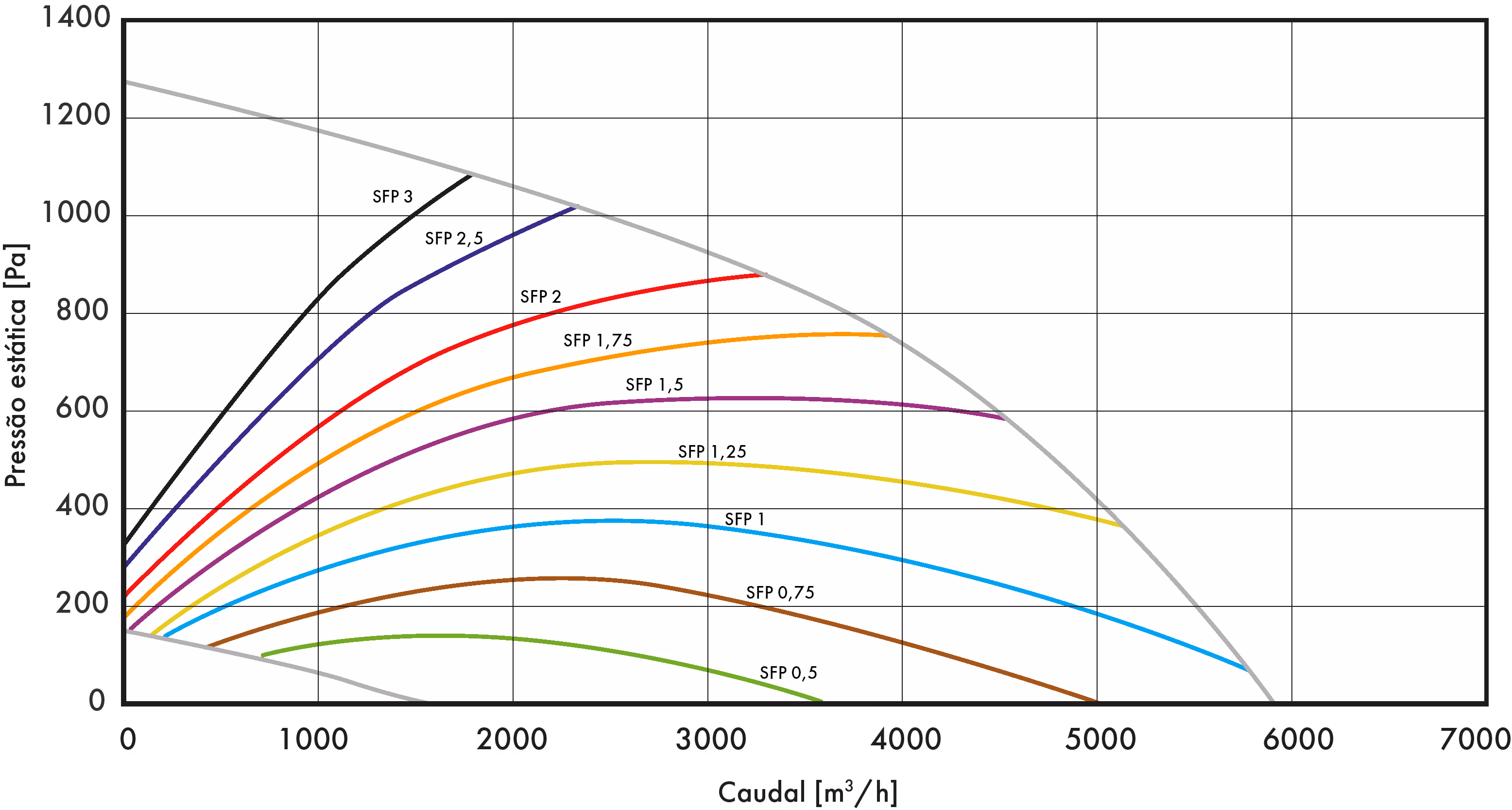

CURVAS DE SELEÇÃO PARA POWERPLAY® V

Os valores apresentados nas curvas de seleção consideram um pré-filtro G4 e um filtro ISO ePM2.5 70% (F7) na insuflação e um filtro ePM10 70% (M5) no retorno.
O coeficiente SFP define a potência específica do ventilador em kW por m³/s.
Para determinar o consumo elétrico P [kW], aplicar a seguinte fórmula:
P [kW] = coeficiente SFP x caudal [m³/h]/3600
Multiplicar por 2 para obter o consumo do recuperador

‍

700 V

‍

1000 V

‍

1500 V

‍

2000 V

‍

2500 V

‍

3200 V

‍

4000 V

‍

5000 V

‍

7000 V

‍

10000 V

‍

14000 V

‍

As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.

‍

EFICIÊNCIA TÉRMICA

Modelos verticais

INSTALACIÓN

ACCESORIOS

Registro de aire nuevo para PowerPlay® M y V

Circular o rectangular.

Con servomotor.

Adaptação retangular-circular

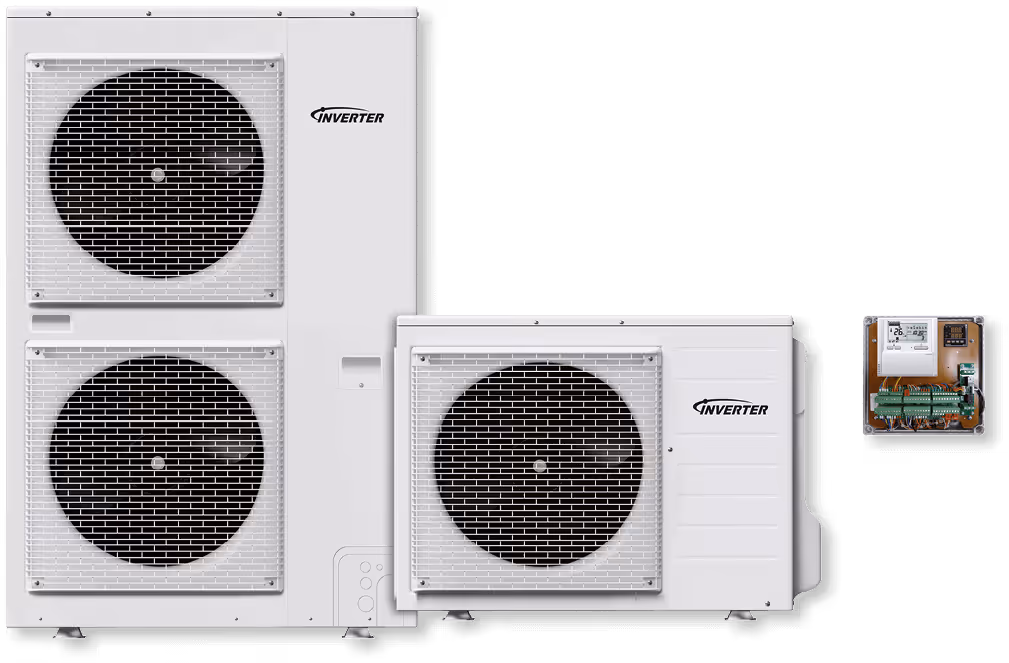

Unidades condensadoras + Kit UTA

Para su asociación con versiones con baterías de expansión directa.

Kit de válvulas de 3 o 2 vías

Módulo de comunicação

France Air Connect: consulte-nos para mais informações.

Protocolo de comunicação

KNX, LON.

Sonda de presença

Sonda de QAI Inteligente

Sonda de CO₂

Entre 0 y 1100 ppm y entre 0 y 2000 ppm.

Consulta AQUÍconsulte la ficha del producto para obtener más información.

Sonda de QAI

Medición de la calidad del aire interior del aire ambiente.

Regulación del flujo de aire según la tasa de VOC + CO₂ + HR.

Póngase en contacto con nosotros para obtener más información.

Consulta AQUÍconsulte la ficha del producto para obtener más información.

Control remoto Oxéo® Touch2

Comando especialmente diseñado para el usuario final.
Permite ajustar el caudal, la temperatura, el arranque y la parada del equipo.
Pantalla táctil a color.
