Cubierta:

• La unidad está construida a través de una estructura interna hasta el modelo 70 o una estructura externa en perfiles de aluminio para los modelos superiores.
• Los paneles son dobles con aislamiento de lana mineral con un grosor de 45 mm (λ = 0,036 W/mK), envueltos en acero galvanizado por dentro y por fuera en acero galvanizado con posterior lacado térmico de poliéster epoxi de 80 micras (sistema dúplex).
• Como opción, los paneles pueden ser de acero inoxidable o termolacados.
• Posible esquema de lacado térmico con una capa base adicional de 45 micras de fosfato de zinc, lo que hace una capa total de 125 micras.

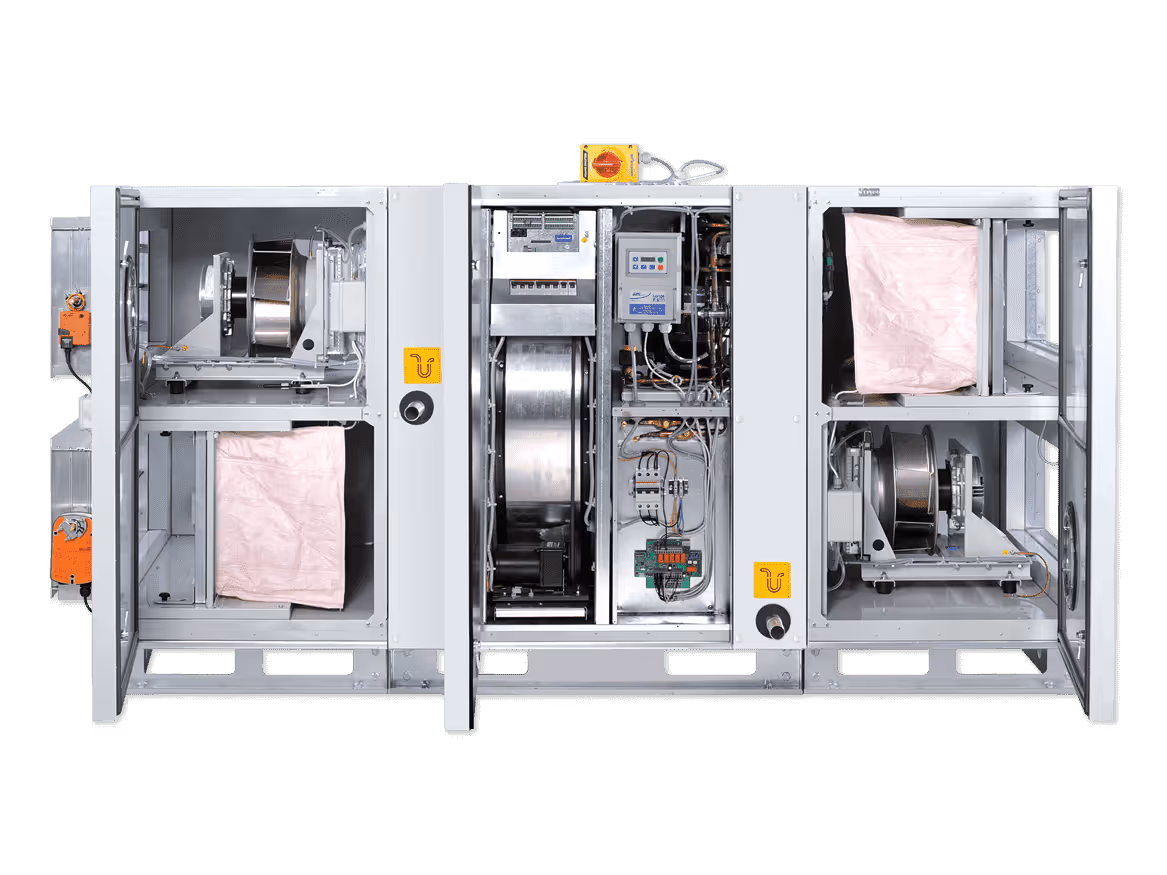

Módulo principal:

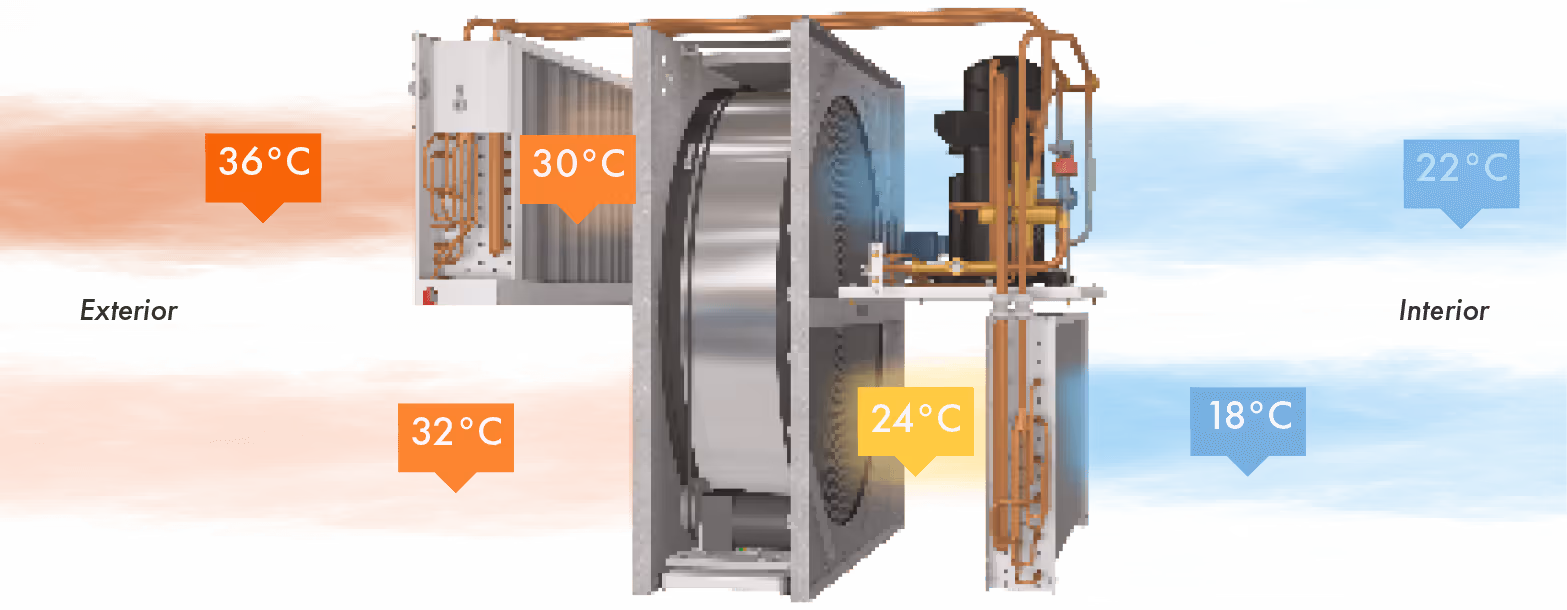

Recuperadores

• Rueda de aluminio con espaciado de onda variable en función de la recuperación deseada, posibilidad de recubrimiento por adsorción mediante zeolitas.
• Con opción de sector de purga.
• Impulsado por un motor de velocidad variable en función de las condiciones de renovación, devolución y punto de ajuste previsto.

Admisión y exhaustación

• Equipado con registros con láminas de aluminio extruido con junta de sellado, exterior. Posibilidad de protección del registro mediante rejilla de entrada/descarga y protección para la conexión a la tubería.
• Registros accionados por actuador, para apagarse en caso de interrupción o para equilibrar el flujo en caso de mezcla (en aire nuevo).

Filtros

• Insuflación: equipado con un prefiltro (G4 o M5) y un filtro de bolsa de hasta F9.
• Extracción: Equipado con un filtro de bolsa de hasta F9.
• Como opción, se puede equipar con un prefiltro (G4 o M5).
• El estado de obstrucción del filtro se mide mediante un transductor de presión e indica el nivel de obstrucción en% en la pantalla.

Ventiladores

• Ventiladores tipo ventilador enchufables, centrífugos con aspas reactivas.
• Motores con velocidad variable de tipo EC o PM (IE4).
• Medición y variación del caudal para mantener el flujo o la presión constantes (opción VAV).

Circuito termodinámico integrado

• Integrado en el interior de la unidad.
• Los grifos de presión del circuito son accesibles con la unidad en funcionamiento.
• Transductor de alta y baja presión y sensor de temperatura de succión para permitir un análisis del funcionamiento del circuito.
• Válvula de expansión electrónica, compresores Inverter R410A de capacidad variable, por variación de frecuencia, que permiten un ajuste preciso a las necesidades de potencia.

Evaporadores y condensadores

• Construcción con tubos de cobre y colectores expandidos en aletas de aluminio, fijados a la estructura metálica en acero galvanizado; como opción, revestimiento anticorrosivo Temadur 20 o Blygold.
• Bandeja de condensado de acero inoxidable y separador de gotas compuesto.

Cuadro de potencia y control

• Tabla con todas las características para el funcionamiento seguro de la unidad y sus componentes.
• Equipo de campo cableado; conexión fácil y rápida entre módulos de transporte con solo dos enchufes.
• Regleta de terminales para la conexión a componentes externos de fácil acceso.
• Controlador de última generación con una amplia gama de funciones: consulte la siguiente información.
