Power Play® 90 Thermodynamique
recuperador con intercambiador de calor rueda, circuito termodinámico
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Unidad completamente autónoma, gracias al circuito de refrigeración integrado.
Aprovechamiento máximo de la energía extraída del edificio.
Reducción del consumo de energía mediante la combinación del recuperador de ruedas, el circuito termodinámico y los motores EC.
Control completo y avanzado de última generación, con una interfaz táctil intuitiva.
Baterías adicionales eléctricas o de agua caliente integradas, reguladas por el controlador (posibilidad de batería DX externa adicional).
Fácil acceso para mantenimiento, mediante puerta basculante.
Funcionamiento silencioso.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 3 modelos de 500 a 1600 m³/h; para los modelos con caudales más bajos, consulte la página del producto Termodinámica Power Play® 90H.
DESIGNACIÓN
APLICACIÓN/USO
- Ventilación con recuperación de energía en instalaciones de ventilación destinadas a edificios del sector terciario, con posterior tratamiento térmico.
CONSTRUCCIÓN/COMPOSICIÓN
Construcción:
- Construcción compacta con estructura interna de acero galvanizado.
- Acceso de mantenimiento por la izquierda o la derecha, según sea necesario.
Envolvente:
- Panel doble, fabricado en acero galvanizado (lado exterior lacado térmicamente RAL 7035), con aislamiento interno en lana de roca de 45 mm.
- Ranura circular con junta de goma.
Ventilador:
- Ventiladores centrífugos de aspiración simple, con palas reactivas del tipo
Ventilador de enchufe. - Motores de bajo consumo del tipo EC.
- Variación y visualización del caudal a través de la pantalla, operación de flujo constante o presión constante (VAV de flujo simple o doble).
Recuperación:
- Recuperador rotativo con recuperación sensible y latente de la adsorción por zeolitas (AZ).
Filtro:
- 1 nivel de filtración en la norma de clase de insuflación M5 (opcional F7).
- 1 nivel de filtrado en la extracción de clase M5 estándar (F7 opcional).
Circuito termodinámico:
- Totalmente integrado en la unidad, cargado y probado en fábrica.
- Fluido refrigerante R 134A y compresores de capacidad variable.
Batería de calefacción eléctrica (E):
- Integrado en la unidad (disponible en toda la gama).
- Ajuste fino a las necesidades (regulación por parte de Triacs).
- 2 termostatos de seguridad: reinicio automático a 90 °C y restablecimiento manual a 120 °C.
Batería de calefacción / refrigeración:
- Baterías opcionales para montaje en conductos.
- Tubos y colectores en acero al carbono y aletas de aluminio.
Regulación integrada:
- Armario de alimentación y control incorporado.
- Equipo de campo integrado de fábrica dentro de la unidad.
- Pantalla táctil para interfaz.
- Integración en GTC mediante Modbus/BACnet.
- Servidor web integrado.
- Interconexión mediante APP.
- Gestión de equipos internos y alarmas.
(2) Escape
(3) Impulsión
(4) Alimentación eléctrica
Selecciones:
- La preselección se puede realizar a través de la tabla de selección y las curvas que se presentan en las páginas siguientes.
- Las unidades Power Play® tienen su propio software de selección, que le permite hacer selecciones específicas para las necesidades de su proyecto, proporcionando una hoja de datos con toda la información relevante.
- Póngase en contacto con nuestro equipo de estudio y selección.
OPCIONES
EMBALAJE
- Se vende por unidad.

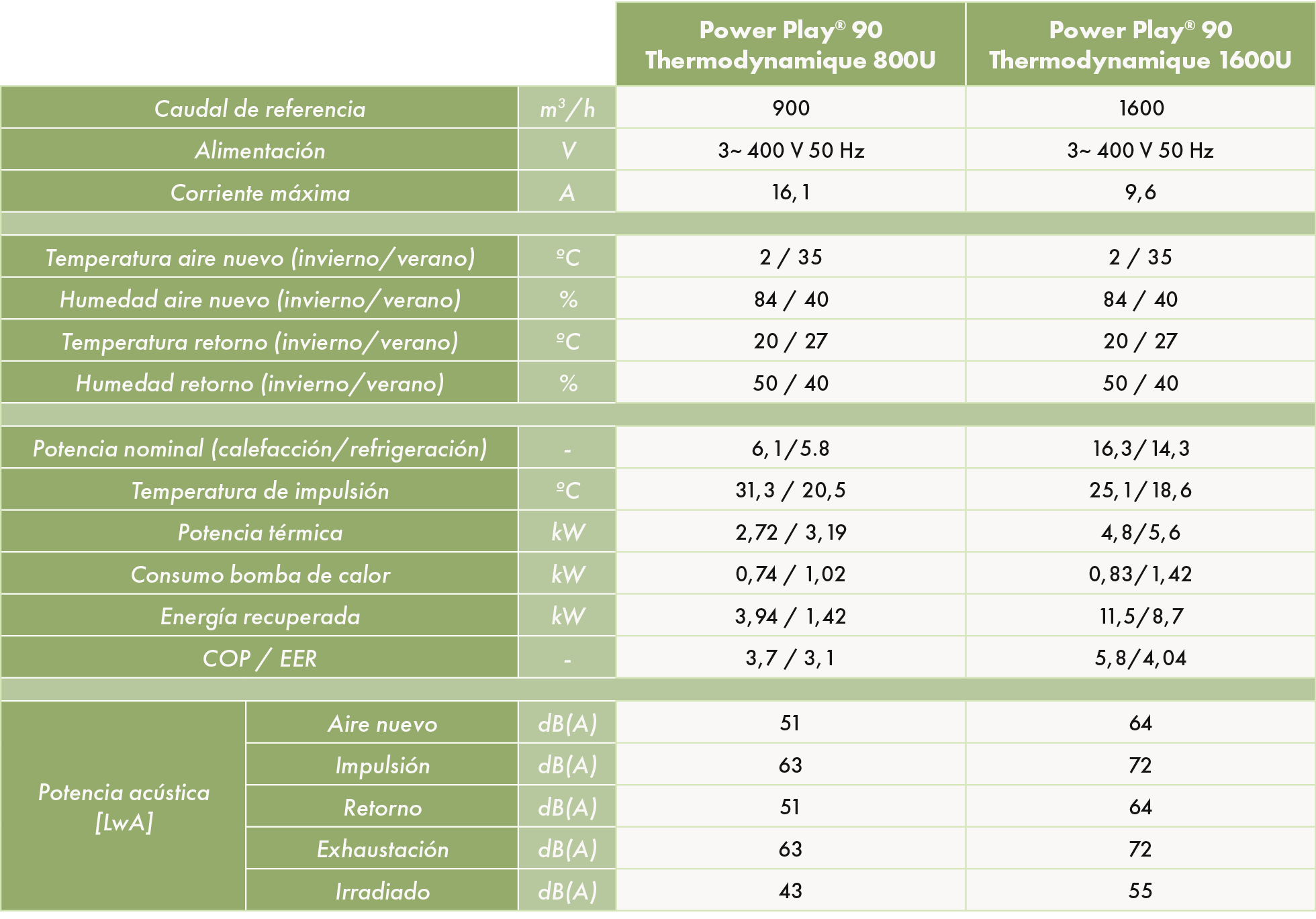

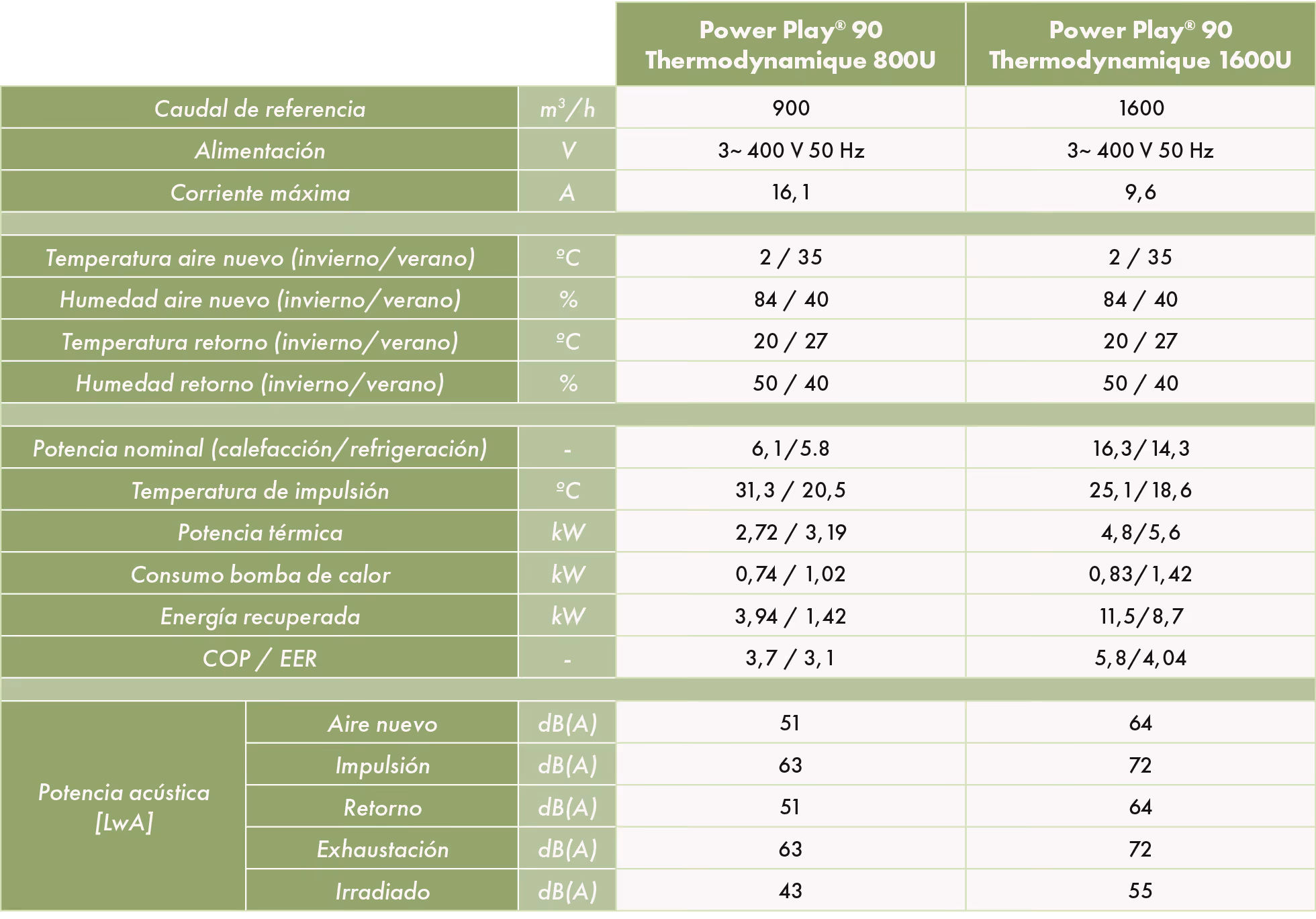

DIMENSIONES
DIMENSIONES Y PESOS
Modelo 800U
- Peso aproximado: 255 kg
Modelo 1600U
- Peso aproximado: 270 kg.
CONTROL INTEGRADO
- Interfaz estándar mediante pantalla táctil colorida, suministrada con la unidad, probada en fábrica y completamente ensamblada y cableada.
- Controle hasta 30 unidades de disco en red desde una sola mostrar.
- Posibilidad de interconectarse a la unidad a través de un navegador estándar, mediante un cable de red, a través del servidor web integrado. Conectividad estándar: Modbus RTU mediante RS 485, Modbus TCP mediante Ethernet y BACnet/IP mediante Ethernet.
- Consulta intuitiva de la información para el usuario final: indicación del flujo de aire (m³/h, m³/s, l/s), la eficiencia de recuperación (%), la energía recuperada (kW), el recuento de energía de calefacción/recuperada/ventilación (kWh), el SFP (W/m³.s) y el nivel de obstrucción del filtro (%).
- 5 modos de funcionamiento: Comfort 1, Comfort 2, Economy 1, Economy 2 y Special. El usuario final puede establecer puntos de ajuste y caudales específicos para cada modo.
- Funciones avanzadas: control de calidad del aire, anulación, funcionamiento bajo demanda, control de recirculación y humedad, compensación de densidad y control de la unidad de condensación:
- Funciones de seguridad: alarma de fallo del recuperador, limpieza térmica de las ruedas, bloqueo de la bomba, no se alcanza el flujo definido, programación de incendios, parada externa y diagnóstico interno inteligente.
VÍDEO - CANAL YOU TUBE FRANCE AIR PORTUGAL
SELECCIÓN
CURVAS DE SELECCIÓN
- Para filtros M5, con batería eléctrica. Los valores de SPF se muestran por ventilador.
- Pérdidas de carga adicionales: filtro F7 + 70 Pa; batería de agua caliente + 25 Pa.
Modelo 800U
Modelo 1600U
Las curvas de selección que se presentan aquí son indicativas y pueden sufrir cambios según la evolución de la gama France Air: consúltenos para obtener más información.
