Power Box® 95 BC 3
com motor de baixo consumo, versão horizontal ou vertical, com ou sem bateria, com possibilidade de regulação integrada
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Três tipos de regulação integrada.
Unidade monobloco Plug & Play, com isolamento duplo.
Permutador de elevada eficiência e motor de baixo consumo do tipo ECM.
Qualidade de ar e conforto térmico otimizado: filtros standard M6 na insuflação e retorno; com possibilidade de adicionar um filtro F8 na insuflação.
Baterias adicionais disponíveis: de aquecimento elétrica ou a água, DX e change-over.
Instalação simplificada: picagens configuráveis.
Possibilidade de instalação no exterior (com acessório cobertura de proteção).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Composta por 9 modelos (versões horizontal / vertical).
Versões:
- Com ou sem bateria adicional: de aquecimento elétrica ou a água, change-over e DX.
- Bypass total ou proporcional para free cooling.
- Regulação com controlo Basic, Advanced ou Advanced ModBus.
- Comunicação ModBus RTU e BacNet.
- Comando à distância para utilizador final como opção.
- Possibilidade de modelo sem regulação integrada.

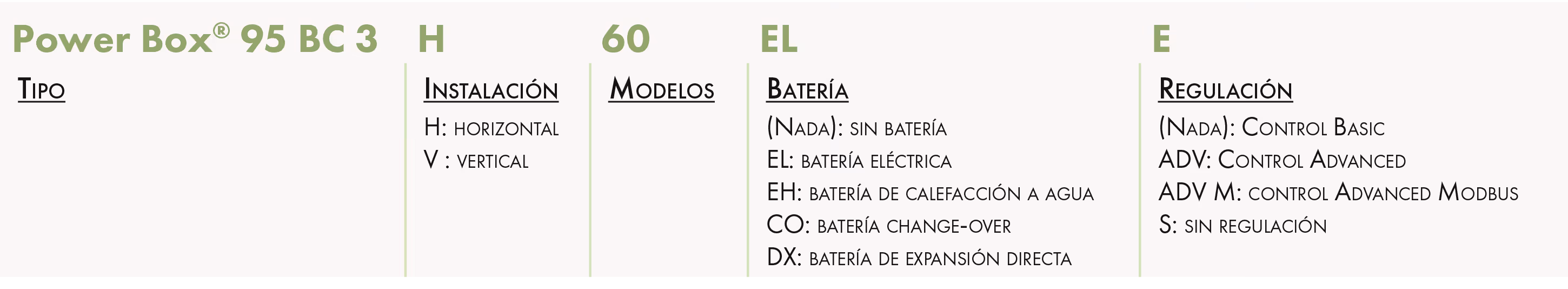

DESIGNACIÓN
APLICACIÓN/USO
- Recuperação de energia de elevado desempenho em edifícios do setor terciário.
- Permutador de contra fluxos e motor de baixo consumo EC.
- Regulação adaptada à modulação de caudais (CO₂, presença).
- Instalação exterior possível (com cobertura de proteção).
CONSTRUCCIÓN/COMPOSICIÓN
Envolvente:
- Estrutura de perfil em alumínio, cantos em polipropileno reforçado.
- Painéis de revestimento duplo isolados com 25 mm de lã de vidro, com densidade de 25 kg/m3 (possível 50 mm de isolamento).
- Painéis desmontáveis, pintados a cinzento RAL 9006.
- Porta de visita à direita no sentido do fluxo do ar (possível à esquerda:
sob pedido).
Ventilador:
- Ventilador Plug Fan, centrífugo com rotor de pás curvadas para trás.
Motor:
- Motor de baixo consumo do tipo EC.
Permutador:
- Permutador de contra fluxos: até 95% de eficiência consoante as condições
de utilização.
Filtros:
- M6 na insuflação standard; possibilidade de adicionar um filtro F8.
- M6 no retorno.
Bateria de aquecimento:
- Elétrica: equipada com proteção térmica.
- A água: equipada com proteção anti gelo por sonda.
Bateria change-over:
- Equipada com proteção anti congelamento por sonda.
Bateria de expansão direta:
- Compatível com fluidos frigorígenos R32 e R410a.
Regulação:
- Ecrã tátil a cores.
- Comando à distância com fio.
- Programação horária integrada.
- Comunicação GTB/GTC: ModBus RTU-RS 485 e BacNet.
- Mais informações no ponto Descrição Técnica/Regulação.
OPCIONES
- Possibilidade de pintura interior.
- Possibilidade de painéis de revestimento duplo isolados com 50 mm de lã de vidro.
- Regulação: possibilidade de integrar mais um display de comunicação.
EMBALAJE
- Vendido à unidade.
DIMENSIONES
CONFORMIDADE ERP
- UVNR: unidade de ventilação não residencial.
- Tipo duplo fluxo; motor tipo ECM.
- Unidade em conformidade às exigências do Regulamento 1253/2014.
ATRAVANCAMENTOS E PESOS
Power Box® 95 BC 3 horizontal: modelos 60 até 400
Com isolamento standard
Com isolamento opcional de 50 mm
Power Box® 95 BC 3 vertical: modelos 60 até 400
Com isolamento standard
Com isolamento opcional de 50 mm
Power Box® 95 BC 3 horizontal: modelos 500 e 650
Com isolamento standard
Com isolamento opcional de 50 mm
Power Box® 95 BC 3 vertical: modelos 500 e 650
Com isolamento standard
Com isolamento opcional de 50 mm
Bateria de aquecimento a água
Modelos 60 até 400
Modelos 500 até 650
Para informações sobre as baterias elétricas por favor consulte-nos.
Bateria change over e DX
Modelos 60 até 400
Modelos 500 até 650

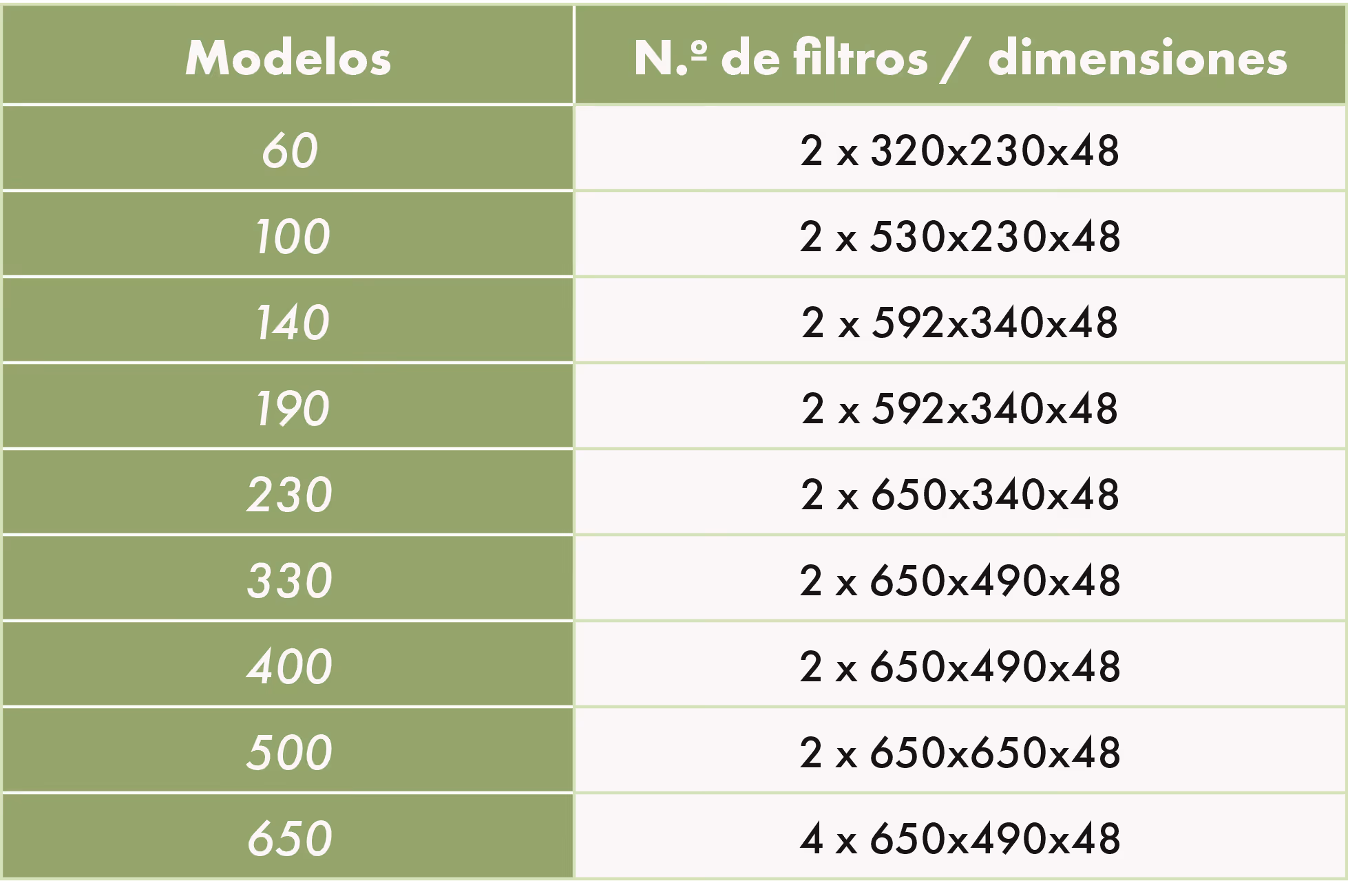

DIMENSÕES E QUANTIDADES DOS FILTROS STANDARD POR MODELO

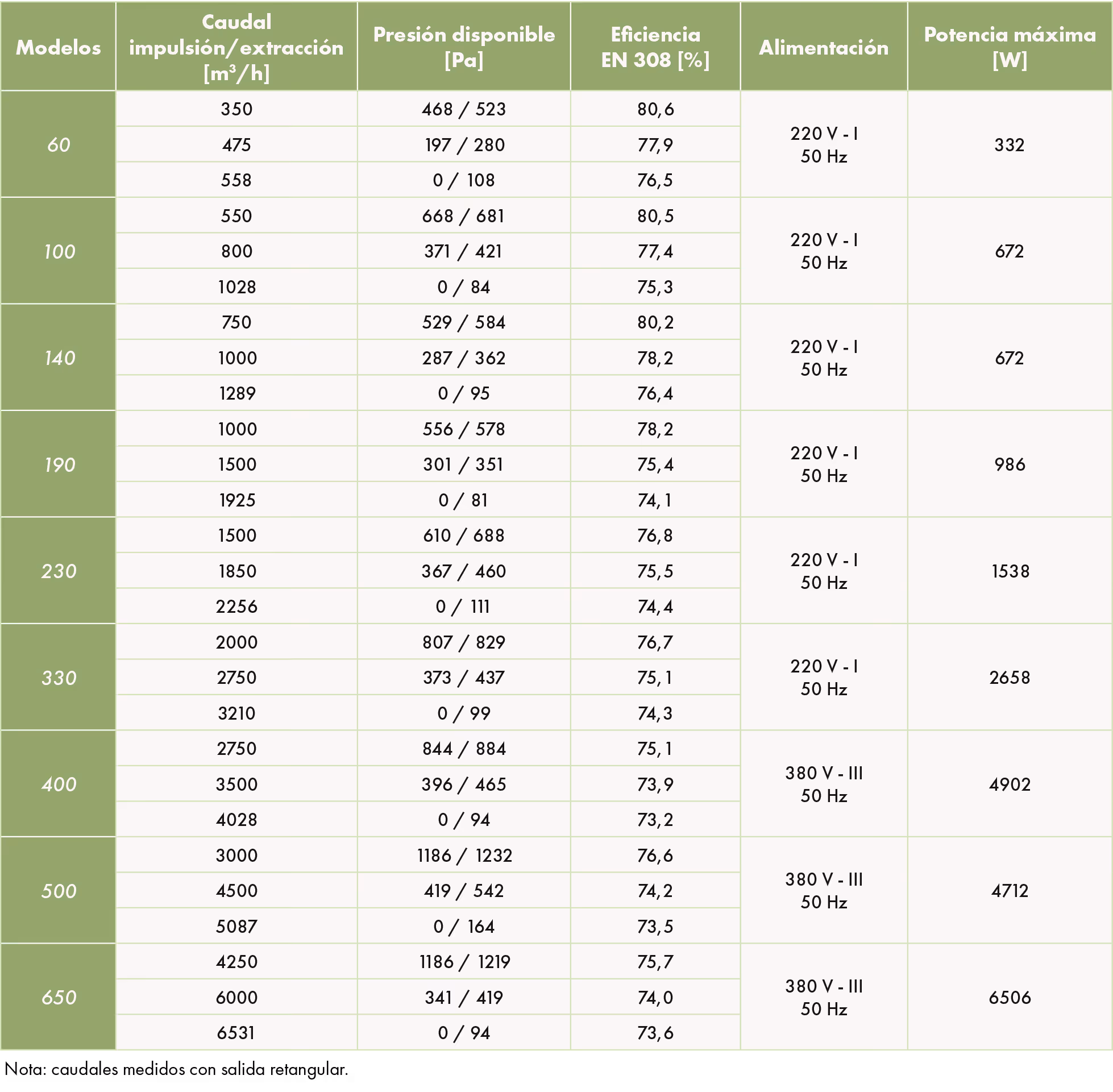

CARACTERÍSTICAS TÉCNICAS GERAIS POWER BOX® 95 BC 3

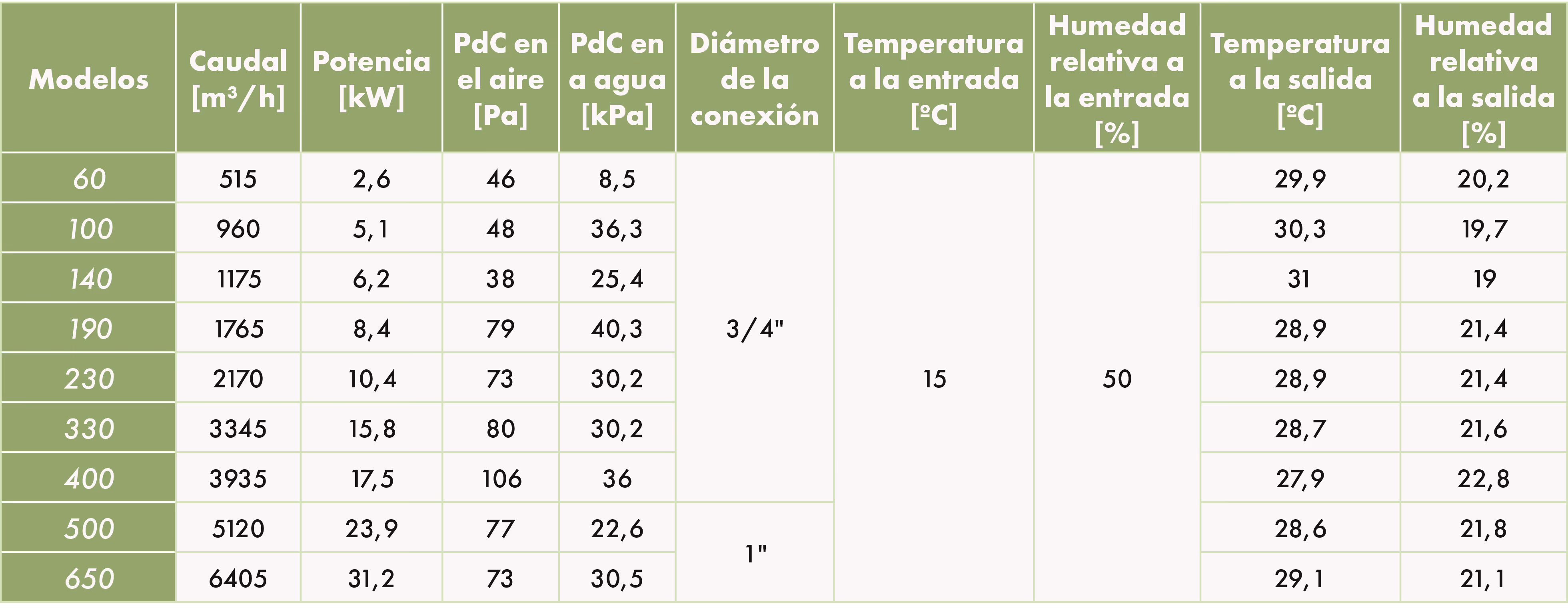

CARACTERÍSTICAS DAS BATERIAS DE AQUECIMENTO A ÁGUA
Regime de água:
- Verão: 7/12º C.
- Inverno: 50/45º C.
Versões horizontal e vertical
CARACTERÍSTICAS DA BATERIA DE ARREFECIMENTO A ÁGUA
Versões horizontal e vertical

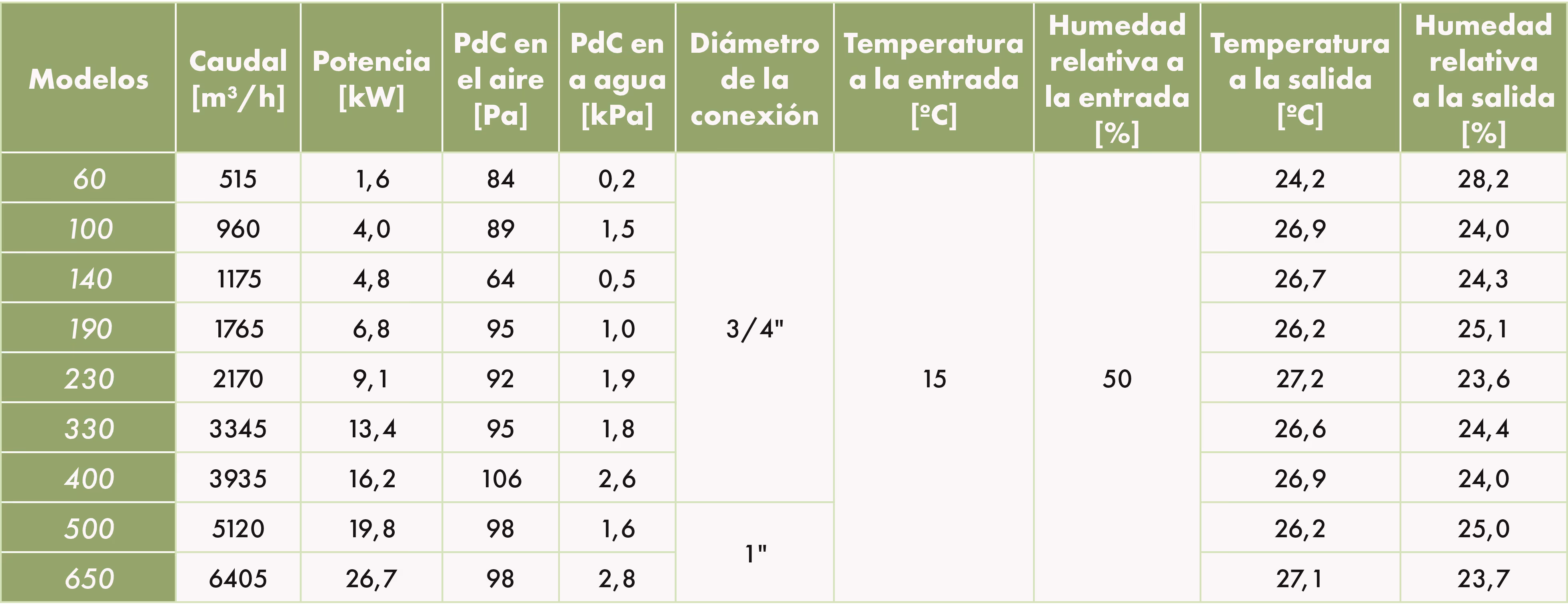

CARACTERÍSTICAS DA BATERIA DX
Aquecimento
Arrefecimento
VISTA EXPLODIDA
REGULAÇÃO
Controlo Basic, Advanced e Advanced ModBus:
- O controlo do equipamento tanto pode ser realizado a partir do comando à distância como no sistema de supervisão do edifício.
- Comando à distância tátil a cores:
- O comando remoto permite definir os parâmetros de funcionamento e visualizar os alarmes.
- Comprimento do cabo fornecido de base: 5 m.
- Ligação com fios. - Comando à distância para o utilizador final (opcional):
- 3 parâmetros configuráveis: temperatura +/-, caudal +/-, On/Off (por defeito).
Solução Plug & Play com:
- Sondas de temperatura.
- 1 sonda de proteção do permutador.
- 2 pressóstatos para indicação de colmatação dos filtros.
- 2 transdutores standard nos ventiladores para medição de caudal na versão Advanced, com possibilidade de um transdutor adicional para funcionamento VAV.
Regulação dos caudais:
- Caudal variável por sinal 0-10 V.
- Caudal e pressão constante com versão Advanced.
- Caudal e pressão constantes com versão Advanced e Advanced Modbus.

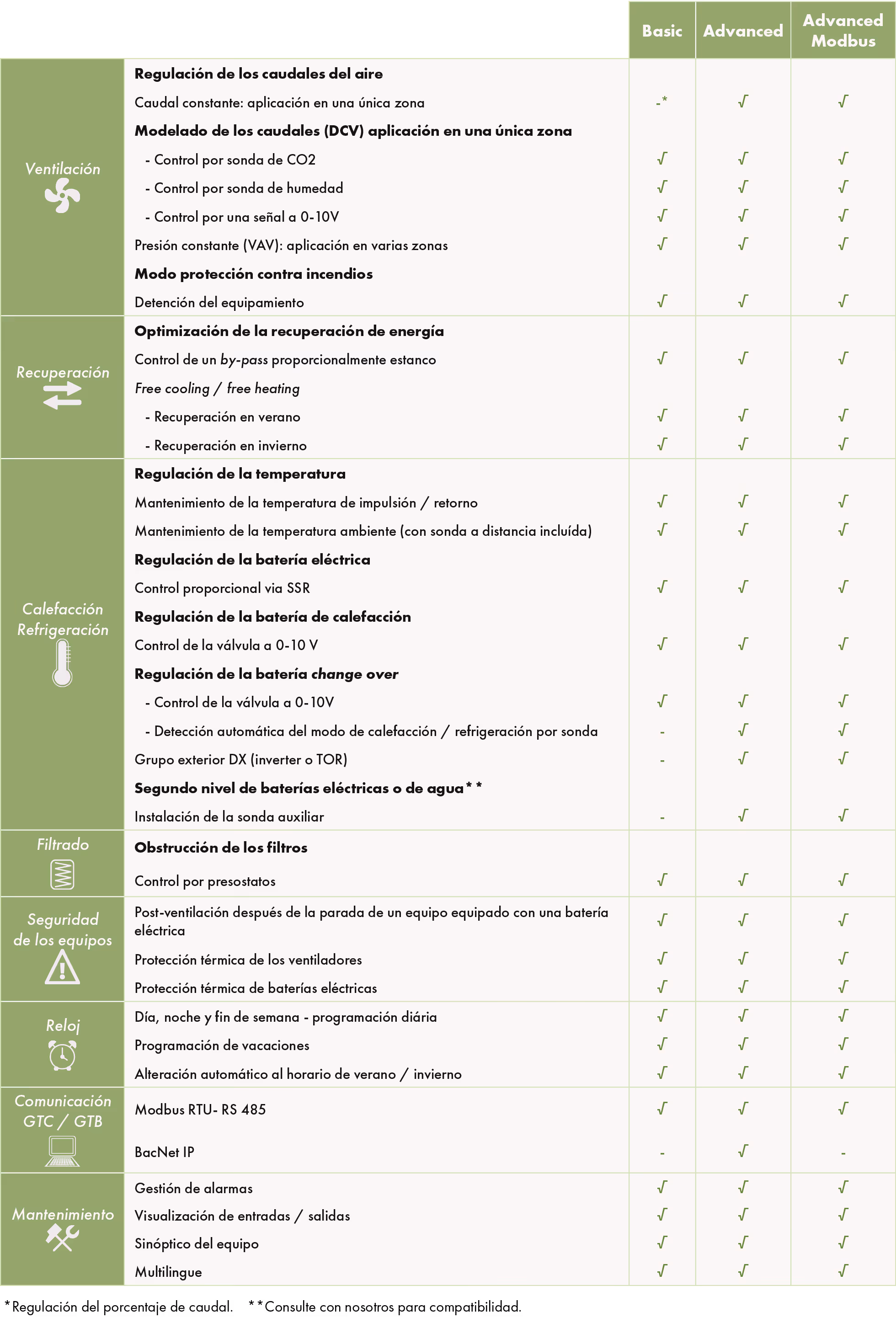

Descrição da regulação:
SELECCIÓN
CURVAS DE SELEÇÃO
Modelo 60 horizontal / vertical
Modelo 100 horizontal / vertical
Modelo 140 horizontal / vertical
Modelo 190 horizontal / vertical
Modelo 230 horizontal / vertical
Modelo 330 horizontal / vertical
Modelo 400 horizontal / vertical
Modelo 500 horizontal / vertical
Modelo 650 horizontal / vertical
As curvas de seleção aqui apresentadas são indicativas e poderão passar por alterações de acordo com a evolução da gama France Air: por favor consulte-nos para mais informações.
INSTALACIÓN
ACCESORIOS
Kit válvula Power Box® 95 BC 3
Equipado com servomotor NO.
Registo + servomotor
Sonda de CO₂
Entre 0 y 1100 ppm y entre 0 y 2000 ppm.
Consulta AQUÍconsulte la ficha del producto para obtener más información.
Teto de proteção contra a intempérie Power Box® 95 BC 3
Montados de origem sob pedido.
Obrigatório para instalação no exterior.
Línea de comandos
Longitud de 5 m (incluida).
Comando à distância para Power Box® 95 BC 3
Para el usuario final.
