Perlys® e Perlys® Réactil®
difusores de alta inducción y largo alcance, instalación en pared, control termostático
Este es un texto dentro de un bloque div.
Ventajas
Gran pérdida de carga para el autoequilibrio de la instalación.
Fácil orientación del flujo de aire multidireccional.
Perlys® Réactil®: adaptación automática a las estaciones
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Hay 6 modelos disponibles para Perlys®, 3 para Perlys® Réactil® y 4 para Perlys® TW con elemento giratorio (tarifas).
- Dimensiones límite de producción: 40 mm/230 mm (Ø de descarga).
- Caudales indicativos de 10 a 2200 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Insuflación en lugares de gran volumen y/o gran altitud.
- Solución adecuada para edificios tipo cine, aeropuertos, estaciones, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor de aluminio, instalado sobre rótula.
- Fijación mediante tornillos visibles en el cuello.
- Acabado disponible: aluminio anodizado en color natural.
OPCIONES
- Otros colores RAL.
- Motorización.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Perlys® con conector circular (accesorio: anillo para conexión a un conducto flexible)
Perlys® sin adaptación circular
Perlys® instalado en un conducto circular: fijación con tornillos en el cuello exterior (adaptación circular)
Perlys® instalado en un conducto rectangular: fijación directa en el conducto
Perlys® Réactil® (equipado con el correspondiente adaptador circular montado)
(2) - Aire caliente
(3) - Sistema termostático
LÍMITE DE USO
El difusor Perlys® se puede ajustar manualmente en todas las direcciones hasta un ángulo máximo de 30°.
REGULACIÓN DE PERLYS® RÉACTIL®
- Posible orientación del Perlys® Réactil® desde un ángulo de insuflación de +30º a -30º en modo calefacción o refrigeración.
- Fijación con una inclinación de 5° de estos ángulos con las solapas colocadas en los orificios preperforados de acuerdo con el esquema.
SELECCIÓN

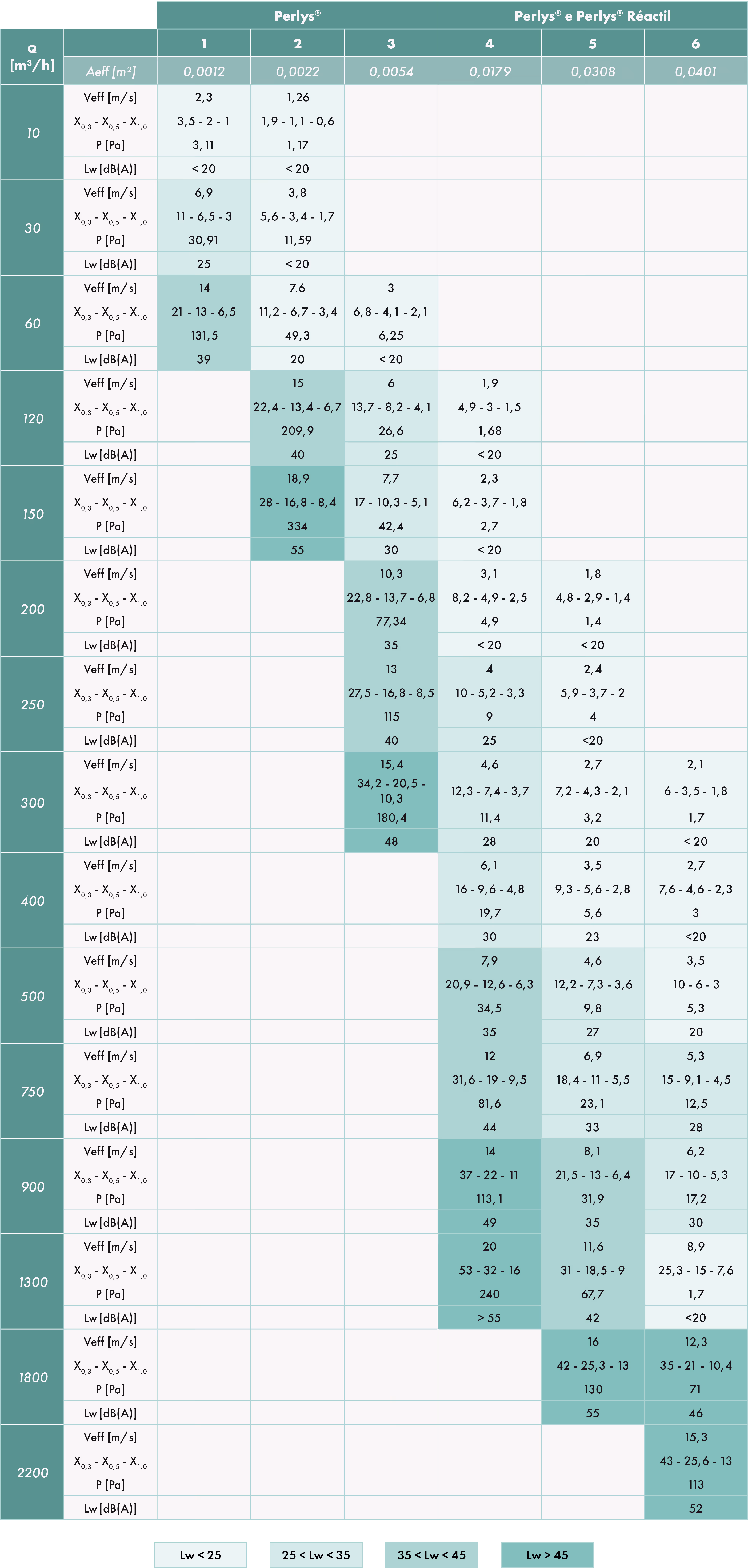

TABLA DE SELECCIÓN PARA PERLYS® Y PERLYS® RÉACTIL®
X: rango de velocidad terminal de 0,3 /0 ,5/1 ,0 m/s [m]; P: pérdida de carga [Pa];
Lw: potencia acústica sin atenuación local [dB (A)].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
ACCESORIOS
Elemento swirl
Difusor equipado con elemento giratorio.
Adaptação circular para Perlys® - Perlys® Réactil®
Adaptación al conducto circular.
Colar para Perlys® - Perlys® Réactil®
Difusor equipado con collar.
Póngase en contacto con nosotros para obtener más información.
Registo para Perlys® - Perlys® Réactil®
Difusor equipado con registro.
Póngase en contacto con nosotros para obtener más información.
