soportes antivibratorios con muelles para unidades de ventilación (baja velocidad)
Esto es un texto dentro de un bloque div.
Ventajas
Evita la transmisión de vibraciones de los ventiladores a la estructura del edificio.
Adaptado a las bajas frecuencias.
Robustez: acabado de zinc y epoxi.
Fácil montaje.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Compuesto por 8 modelos.
- Cargas de 6 a 600 kg.

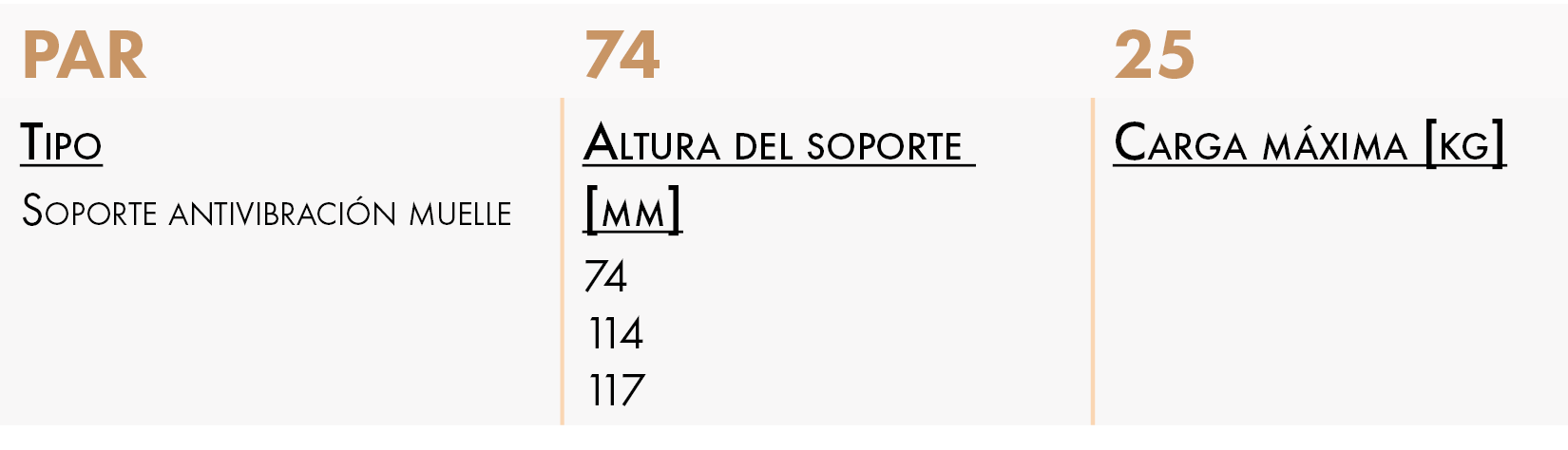

DENOMINACIÓN
APLICACIÓN / USO
- Especialmente indicado para motores de 2 velocidades con una velocidad de giro inferior a 1000 tr/min.
- Soportes para ser instalados en soluciones de climatización, ventiladores, cajas de ventilación, entre otros.
CONSTRUCCIÓN / COMPOSICIÓN
- Placa de elastómero bajo la placa de fijación.
- Con tratamiento de muelle para mejorar su resistencia dinámica y acabado epoxi para una mayor protección cuando se utiliza en el exterior.
- Polietileno de célula cerrada suave para impedir la entrada de elementos extraños y evitar cualquier daño a las espirales.
- Piezas metálicas cincadas.
- Nivelación mediante ajuste del juego de tornillos/tuercas integrado.
OPCIONES
EMBALAJE
- Se vende por unidades.
DIMENSIONES
DIMENSIONES
LÍMITES DE UTILIZACIÓN
- Temperatura de Utilización: de -45º C a 120º C.
CARACTERÍSTICAS TÉCNICAS
- Rigidez lateral / axial: de 0,3 a 1 daN/mm.
SELECCIÓN
PRINCIPIO DE SELECCIÓN
- Ejemplo: ventilador con una velocidad de rotación de 1000 tr/mn, con 320 kg de peso, repartidos entre los 4 soportes (es decir, 80 kg por soporte).
- Solución más adecuada a partir de los datos presentados en la siguiente tabla: PAR 74 - 100
- Recorrido máximo (en mm) del PAR 74 - 100 (tabla): 25 mm.
- Eficiencia de aislamiento: 96,3% a 1000 tr/mn.
CÁLCULO DE LA FRECUENCIA INDICADA
- Deflexión de elasticidad = peso ÷ rigidez → 80 ÷ 4 = 20 mm/2 cm
- Frecuencia indicada = 5 ÷ √2 cm = 3,6 Hz

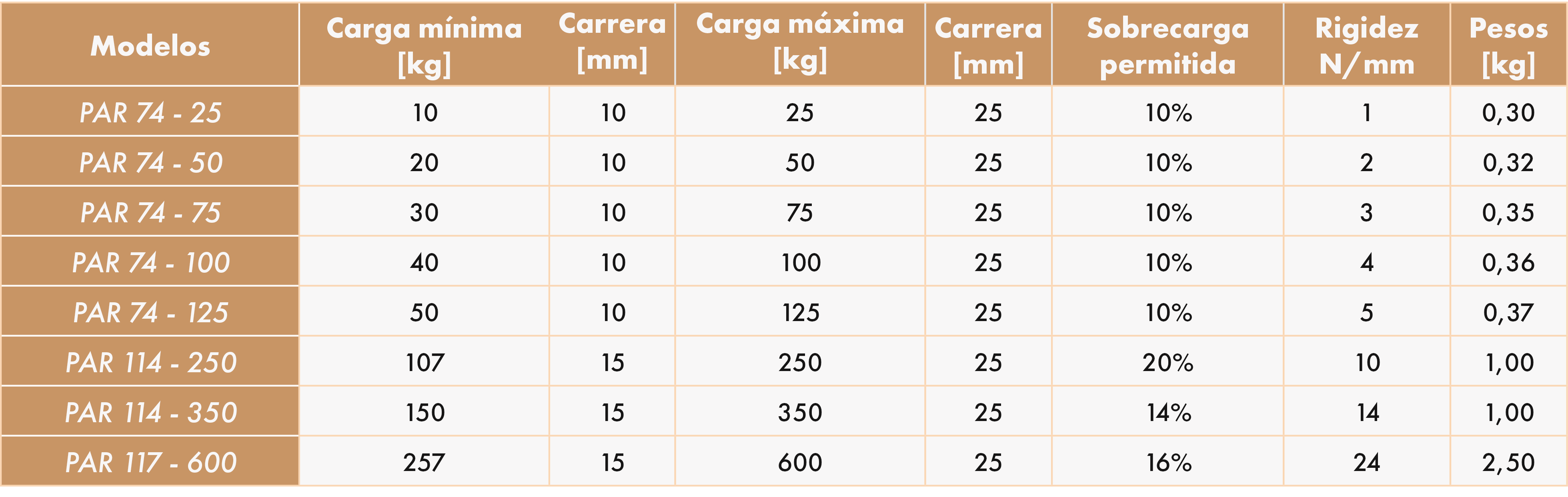

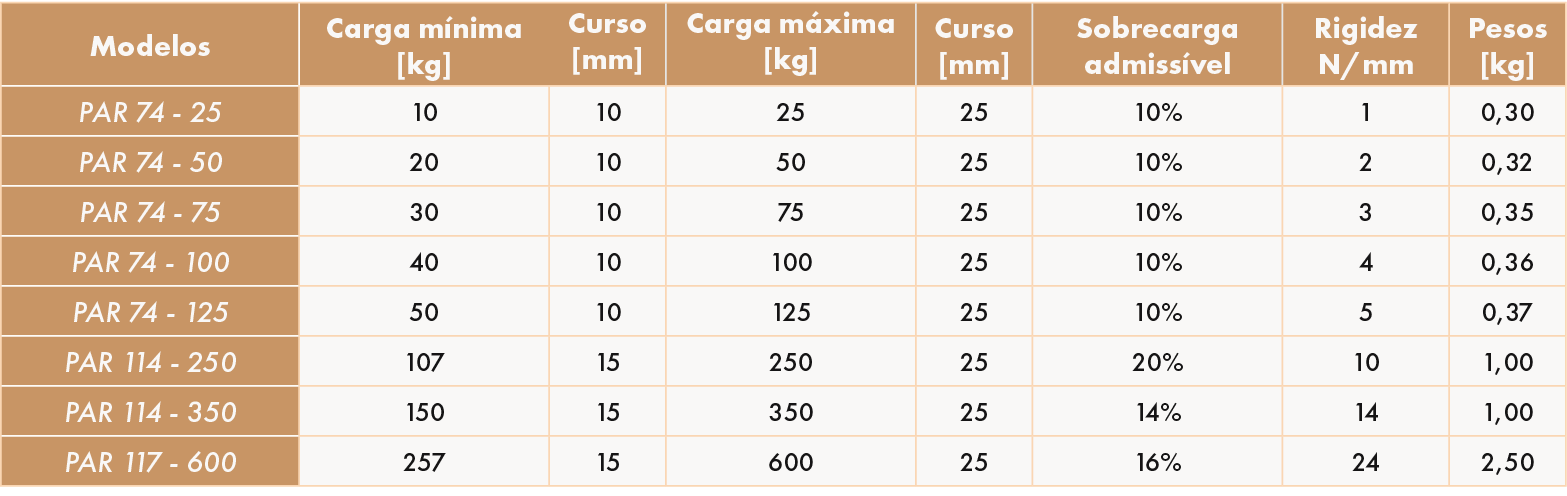

TABLA DE SELECCIÓN

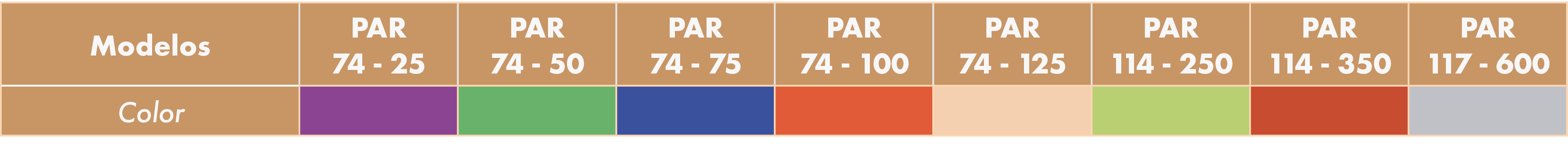

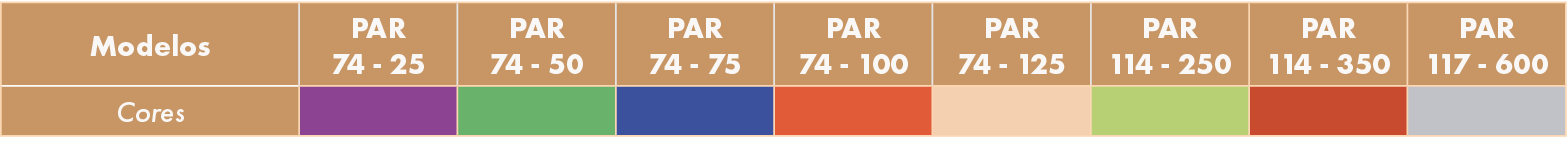

COLORES PARA CADA MODELO
- Cada modelo de los soportes PAR tiene una referencia de color.

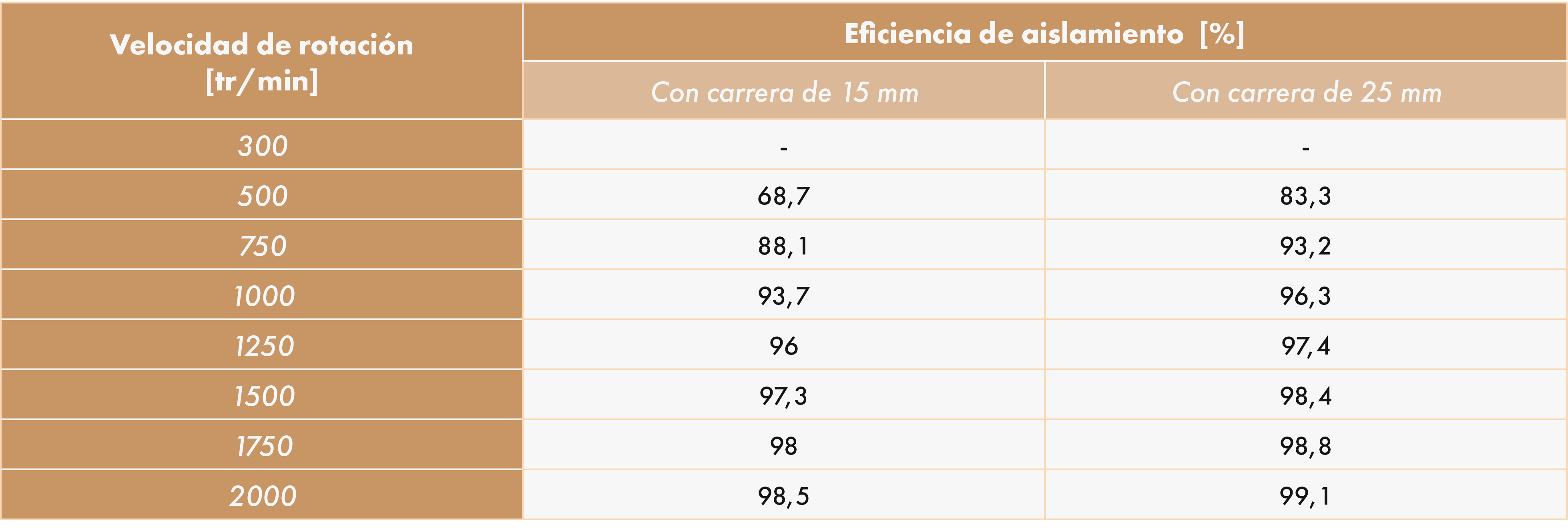

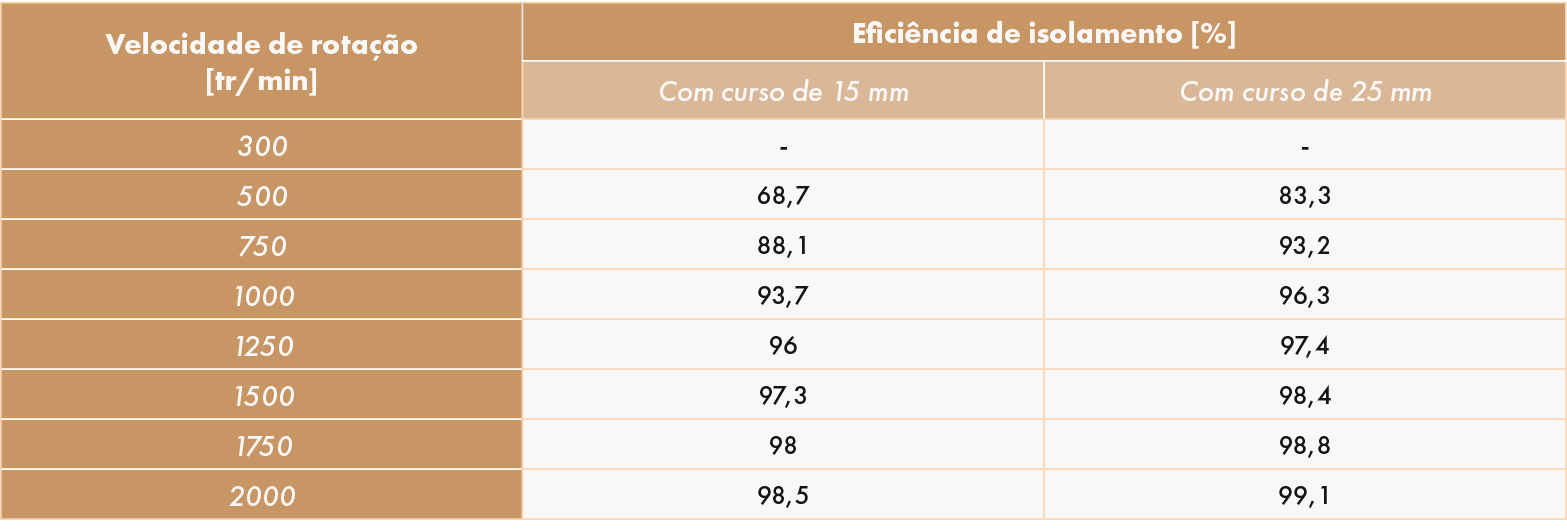

EFICIENCIA DEL AISLAMIENTO
INSTALACIÓN
INSTALACIÓN DE LA PAR
- El centro de gravedad del equipo debe estar predeterminado para que sea posible comprobar la carga en los puntos de apoyo y la compatibilidad de los soportes.
- Los PAR pueden fijarse al chasis; en este caso, durante la instalación, la unidad debe bajarse verticalmente. Evite cualquier tipo de inclinación originada por los soportes.
- Asegurar la correcta nivelación ajustando el conjunto tornillo/tuerca; activar la tuerca de bloqueo cuando se logre la correcta nivelación.
- Si la instalación está sometida a vientos muy fuertes, será necesario prever piezas de apoyo laterales para limitar el movimiento del equipo.
