Orcine C
escape de humos/claraboya con ventilación natural e iluminación tipo cúpula
Este es un texto dentro de un bloque div.
Ventajas
Diferentes tipos de cúpulas.
Posibilidad de aislamiento de la base hasta 40 mm.
Optimización del área efectiva de eliminación de humo en la versión con deflectores.
Diversos tipos de acción.
Posibilidad de ventilación natural en la versión neumática (accesorio eléctrico)
230 G).
Ángulo de instalación de 0º a 30º.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
4 versiones disponibles
- STD: versión estándar de salida de humos (sin deflectores).
- MAX: salida de humos con área de eliminación de humo optimizada mediante el uso de deflectores.
- Acceso al techo: salida de humos con mecanismo lateral para permitir el acceso al techo (consúltenos).
- Fijo: tragaluz con cúpula fija, sin funcionamiento
(consúltenos).
Alturas disponibles
- H300: altura de la base 300 mm
- H500: altura base 500 mm.
Tipos de rendimiento disponibles
Eléctrico:
- El sistema de apertura y cierre de la cúpula se lleva a cabo mediante un actuador eléctrico de 24 V instalado transversalmente y centrado en la salida/tragaluz.
- Este mecanismo permite la apertura en la extracción de humos y la ventilación natural.
- Conexión necesaria al centro de control eléctrico.
Neumática:
- El sistema de apertura/cierre de la cúpula se lleva a cabo mediante un cilindro neumático instalado transversalmente y centrado en la salida/tragaluz.
- Tiene un fusible térmico y un tanque de CO₂ integrados.
- Se requiere la conexión a la unidad de control neumática de CO₂.
- Posibilidad solo de abrir o abrir y cerrar.

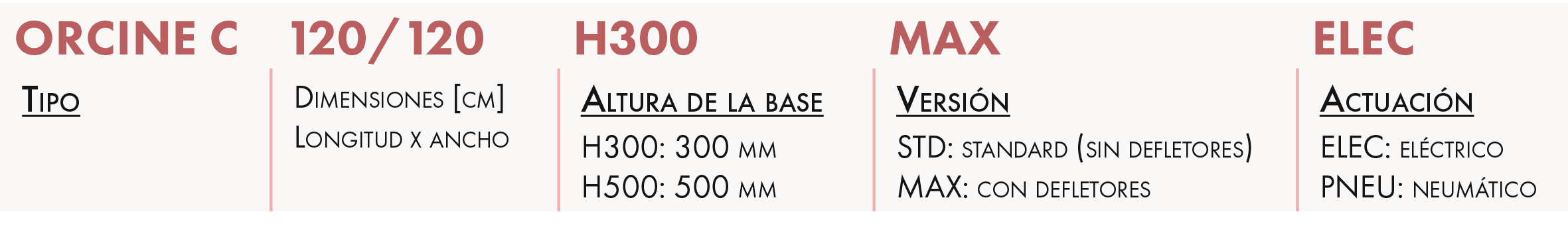

DESIGNACIÓN
APLICACIÓN/USO
- Extractor de humos/claraboya con ventilación natural, iluminación superior y/o acceso al techo con sistema de accionamiento neumático o eléctrico.
- Disponible para montaje en techo con pantalla de asfalto o pared.
CONSTRUCCIÓN/COMPOSICIÓN
- Tragaluz de escape de humos que consiste en una cúpula, una base para sentar el techo (o la pared) y un sistema de accionamiento neumático o eléctrico.
OPCIONES
Cúpula:
- Policarbonato celular (PCA) de 10 a 25 mm de espesor.
- Aluminio con aislamiento (AL-XPS) de 20 a 40 mm de espesor.
Base:
- Recta u oblicua (opcional).
- Acero o aluminio galvanizado (opcional), con o sin aislamiento (20 a 40 mm).
- Posibilidad de construcción en doble panel.
- Posibilidad de pintura RAL de su elección.
- Diferentes tipos de tapas (consúltenos).
EMBALAJE
- Vendido por unidad.
DIMENSIONES
CRUCES Y PESOS

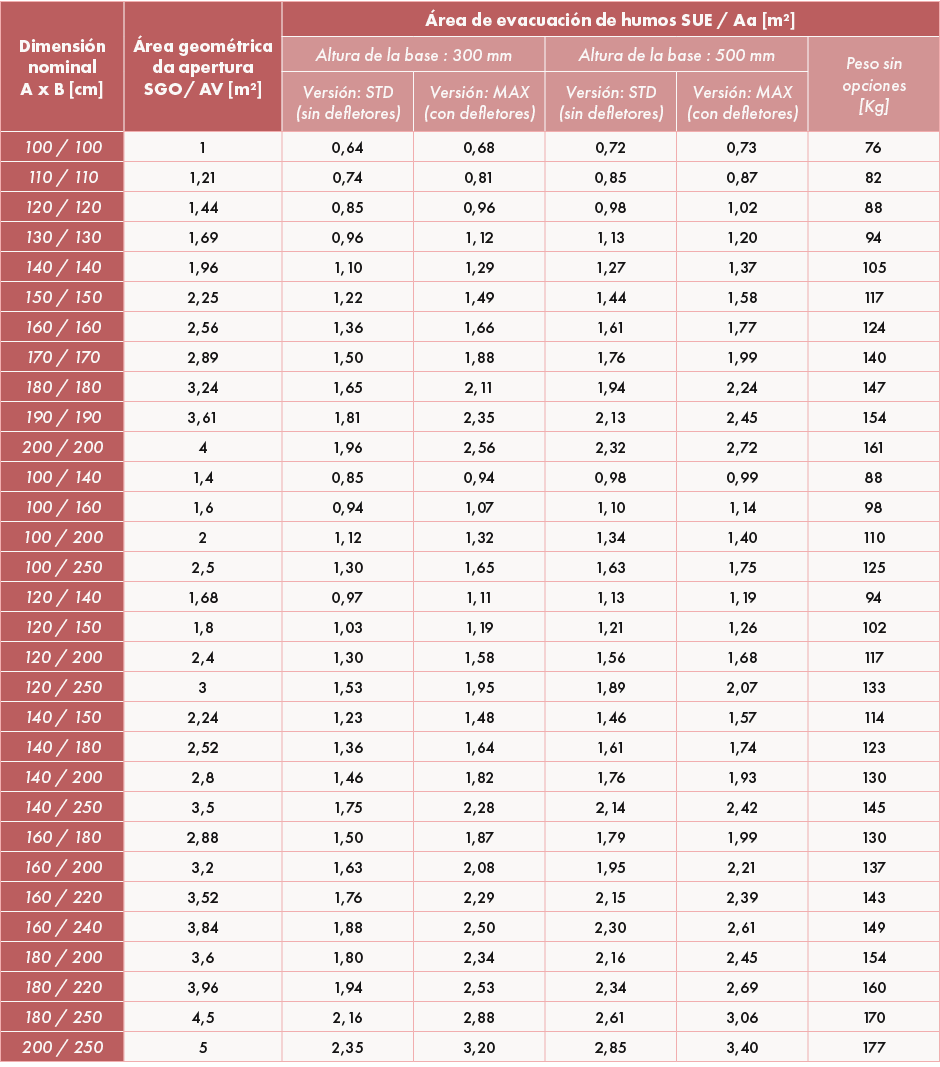

ÁREA ÚTIL
LÍMITES DE USO
- Al utilizar la función de ventilación diaria, se debe proporcionar lluvia y viento centrales.
SELECCIÓN
INSTALACIÓN
