Opticlean
difusor de techo con placa perforada antisuciedad, disponible en la versión Réactil®
Ventajas
Integración discreta en paneles de falso techo.
Sistema antisuciedad.
Nivel sonoro reducido.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de fabricación: placas de 600 x 600 y 625 x 625 mm para 6 modelos (250, 300, 400, 500, 600 y 625).
- Altura de instalación de 2,5 a 4,5 m.
- ΔT de -10 K para refrigeración y de +10 K para calefacción.
- Caudales indicativos de 60 a 800 m³/h (tabla de selección / dimensiones).

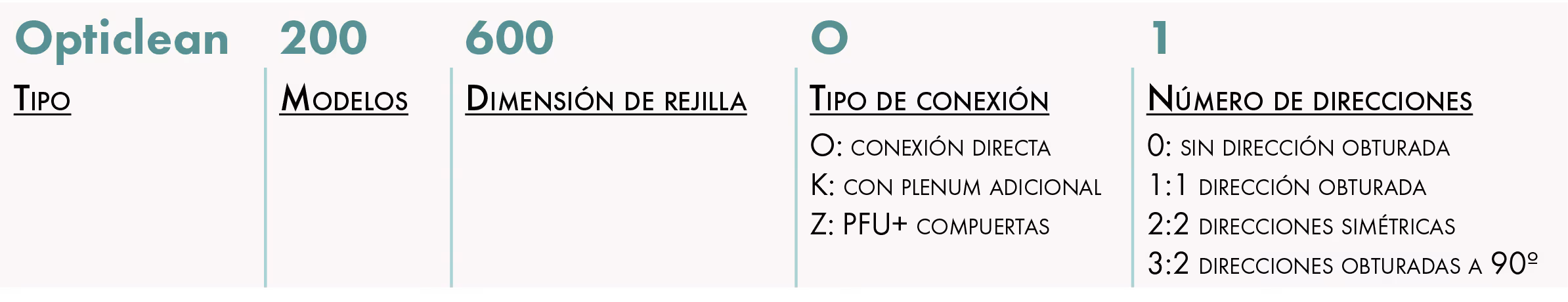

DESIGNACIÓN
APLICACIÓN/USO
- Especialmente adecuado para las aplicaciones arquitectónicas en falso techo.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor de acero, acabado pintado en blanco RAL 9010.
- Placa perforada (Ø 2,8 mm / espaciado de 5,5 mm).
OPCIONES
- Versión Opticlean circular.
- Versión Opticlean Réactil®: difusor con sistema termostático: optimización de los niveles de confort mediante la regulación automática del difusor a la temperatura de impulsión, adaptando la orientación de sus elementos de impulsión. Este sistema permite una orientación optimizada del chorro de aire y garantiza el bienestar de los ocupantes sea cual sea la estación del año.
Figura 2: modo calefacción rápida; temperatura de impulsión de 27 a 30º C
EMBALAJE
- Vendido por unidad.

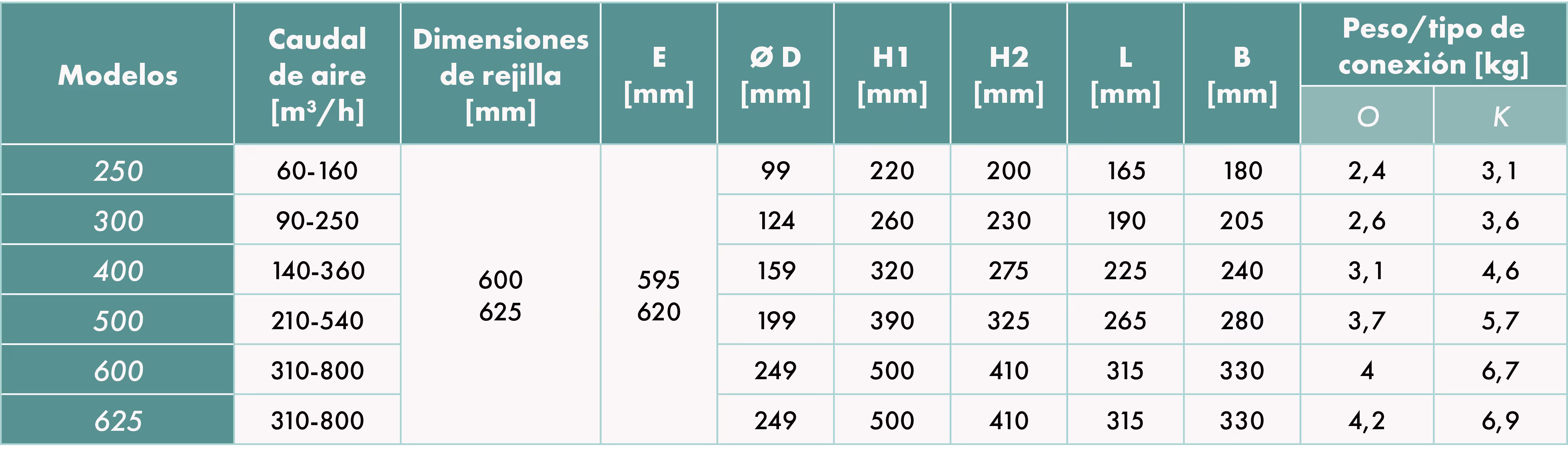

DIMENSIONES
DIMENSIONES
Conexión directa (tipo O)
Conexión con plenum adicional (tipo K), sin aislamiento.
LÍMITES DE USO
- Altura de instalación: techo de 2,5 a 4,5 m.
- Δt : +/- 10 °C (en modo calefacción: +10 ºC para una altura máxima de 3 m y +5 ºC para una altura de 4,5 m).
CARACTERÍSTICAS

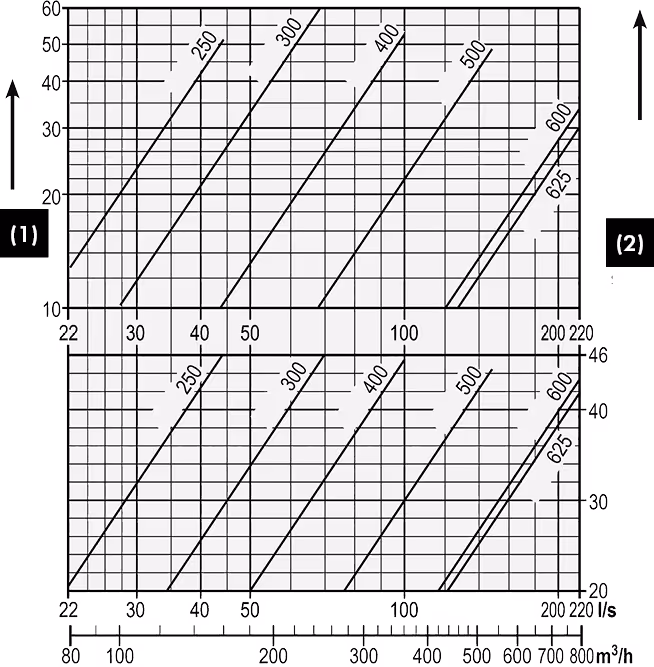

Modelo sin plenum adicional (estándar con 4 direcciones):
(2) Nivel de potencia sonora

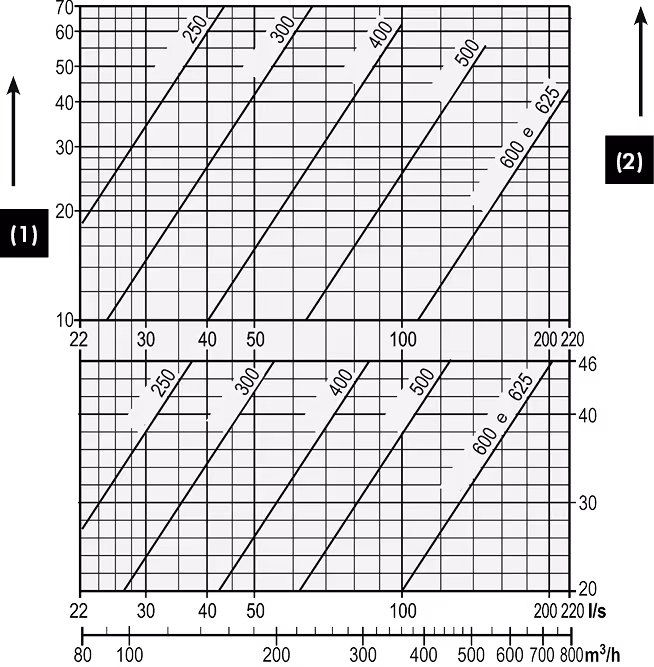

Modelo con plenum adicional:
(2) Nivel de potencia sonora

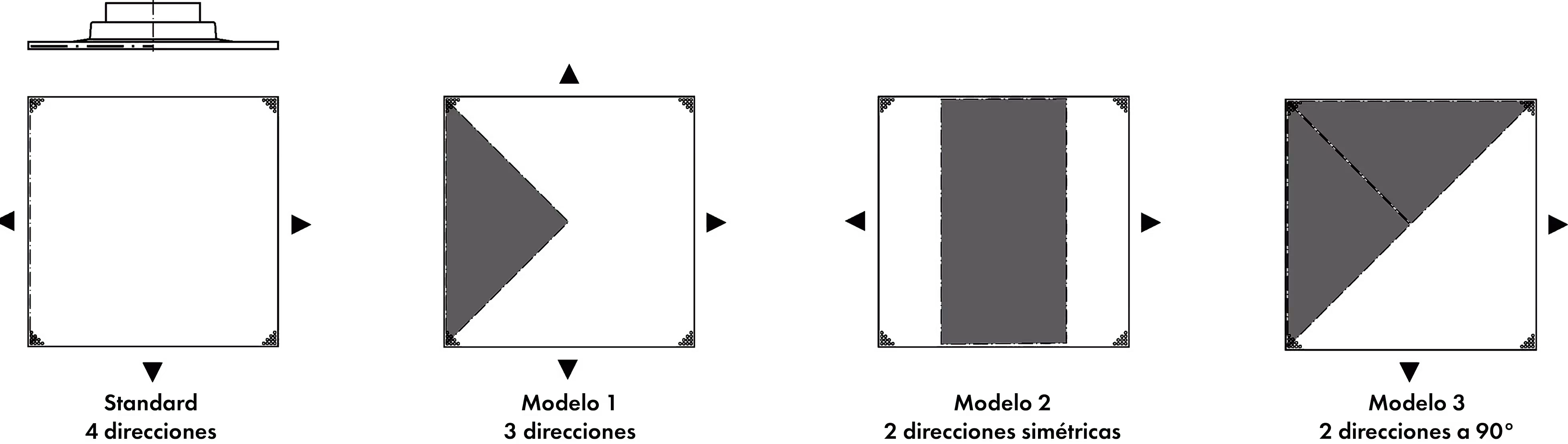

ESQUEMA DEL PRODUCTO
Número de direcciones obturadas:
SELECCIÓN
PRINCIPIO DE DIFUSIÓN
- Flujo de aire horizontal con una fuerte tasa de inducción que permite una rápida reducción de las variaciones de temperatura y de las velocidades del aire entre el aire insuflado y el aire ambiente.
- Para limitar la suciedad alrededor del difusor (efecto de inducción), el plenum integrado produce una zona de depresión a la salida del difusor.
- De esta manera, la acumulación de suciedad es muy limitada en comparación con los difusores turbulentos tradicionales.
SELECCIÓN DEL DIFUSOR
- La selección del difusor se realiza en 2 etapas:

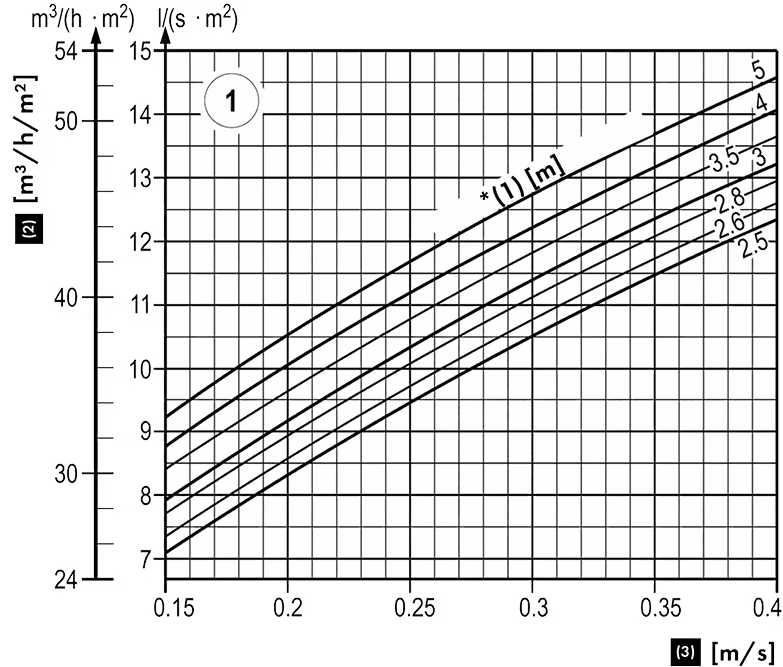

1ª etapa:
- Determinación del caudal máximo de aire en la superficie en función de la velocidad en la zona de ocupación y de la altura de instalación.
(2) Caudal máximo de aire en la superficie;
(3) Velocidad de aire admisible en la zona de ocupación

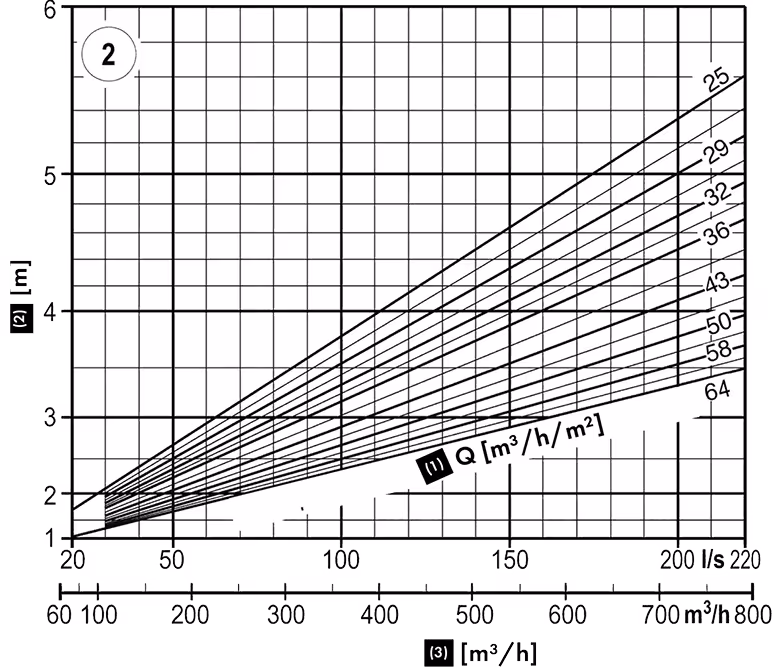

2ª etapa:
- Determinación de la distancia entre los dos difusores.
-
(2) Distancia mínima entre dos difusores;
(3) Caudal de aire
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
ACCESORIOS
Pleno adicional
Pleno em aço galvanizado.
Pleno adicional e registo
Completo y registro en acero galvanizado.
