Opti Drive®
regulador de caudal de aire variable (VAV)
Este es un texto dentro de un bloque div.
Ventajas
Compuerta impermeable con cierre completo.
Clase de estanqueidad C2 según EN 1751.
Control de caudal a partir de 28 m³/h.
Pérdida de carga reducida.
Rango de presión de 50 a 1000 Pa.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Diámetros de 100 a 500 mm.
- Caudales de 28 a 7065 m³/h.

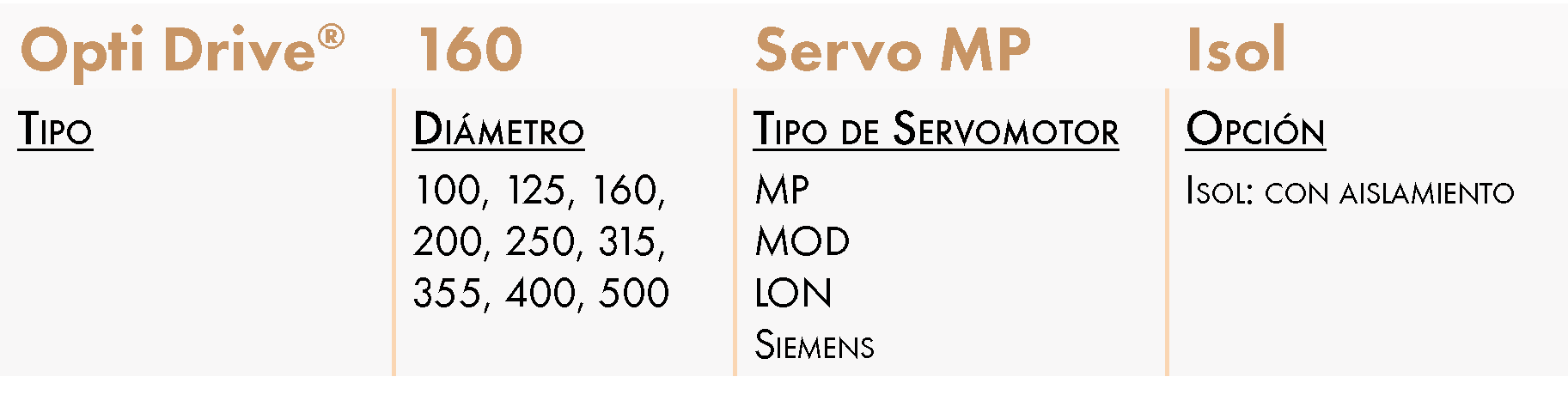

DESIGNACIÓN
APLICACIÓN/USO
- Instalaciones de ventilación, aire acondicionado o tratamiento de aire, en inflado o extracción, para cualquier tipo de espacio, incluida la ocupación variable: oficinas, salas de reuniones, escuelas, hoteles, sector terciario, entre otros.
- Regulación del flujo de aire en un área o división según su ocupación, considerando un punto de ajusteentre 2 valores mínimos y máximos (temperatura, nivel de CO₂).
CONSTRUCCIÓN/COMPOSICIÓN
- Túnel y pala en acero galvanizado.
- Lama provisto de una junta para garantizar estanqueidad en posición cerrada.
- Medición de presión mediante sensor de medición.
- Túnel equipado con junta en la entrada y la salida.
OPCIONES
- Versión en acero inoxidable 304.
- Aislamiento de 50 mm
- Servomotores: MP, MOD, LON o Siemens (en este último caso, disponibles para instalaciones completas con comunicación Siemens).
- Versión compuesta para laboratorios y entornos agresivos.
- Versión ATEX.
- Versión de acción rápida para instalaciones críticas.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES Y PESOS
Caja sin aislamiento
(2) Túnel
(3) Sensor de medición
Caja aislante
(2) Servomotor
PRINCIPIO DE FUNCIONAMIENTO

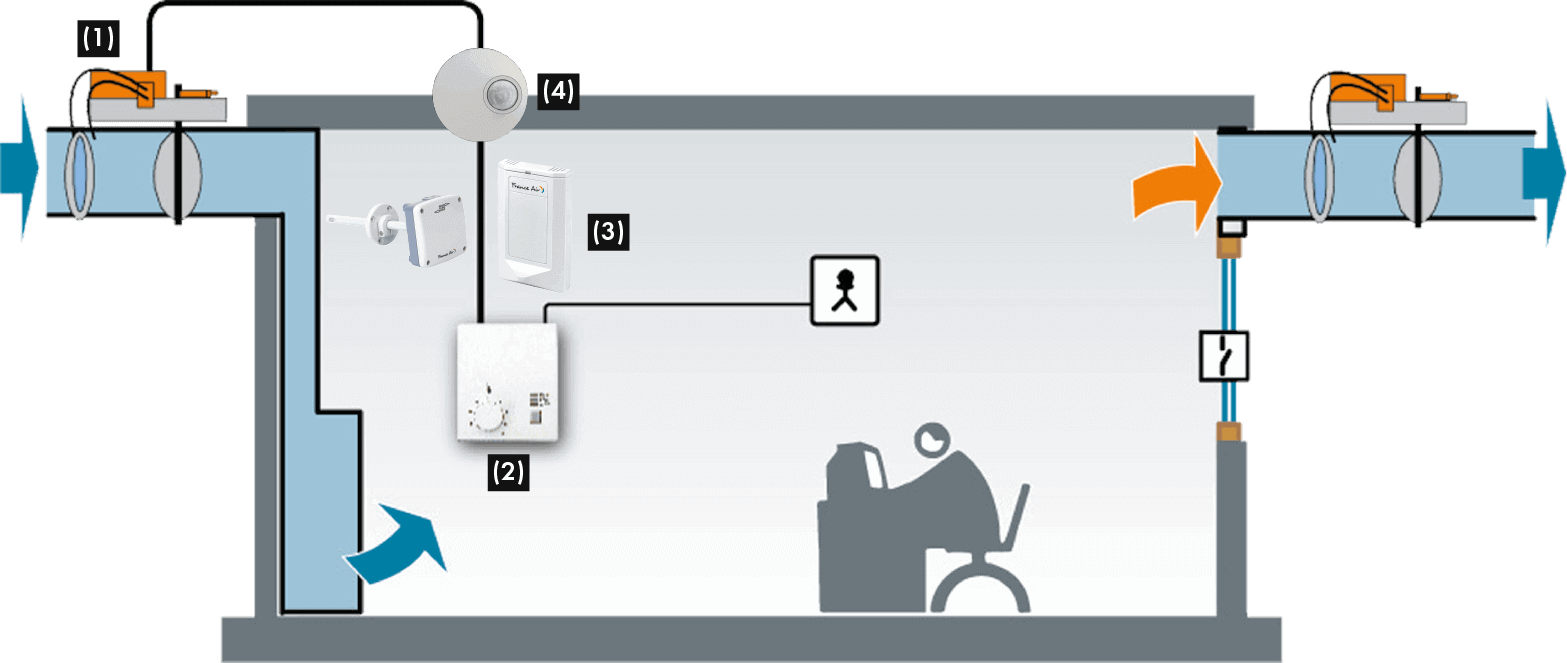

Esquema del principio de instalación
- Optidrive® puede formar parte de un sistema VAV para una gestión precisa del flujo.
- Permite ajustar el flujo de aire a las necesidades reales de la zona a tratar, lo que se traduce en un ahorro energético considerable.
Se compone de:
- Cajas o registros de flujo variable (1), parametrizados en origen según la instalación.
- Equipo de control: controlador de temperatura o calidad del aire (2); para instalación en la habitación o externamente (gestionado por GTC).
Regulación
(2) Regulador ambiental.
(3) Sonda de CO₂ de pared o conducto.
(4) Sonda de presencia.
- Grabación de flujo variable.
- Regulador ambiental/sensor de CO₂ de pared o ducto/sonda de presencia.
El sistema VAV se controla a través de dos puntos de control:
- Por división, según la temperatura o la calidad del aire (ejemplo: CO₂).
- En el flujo, adaptados a las necesidades reales.

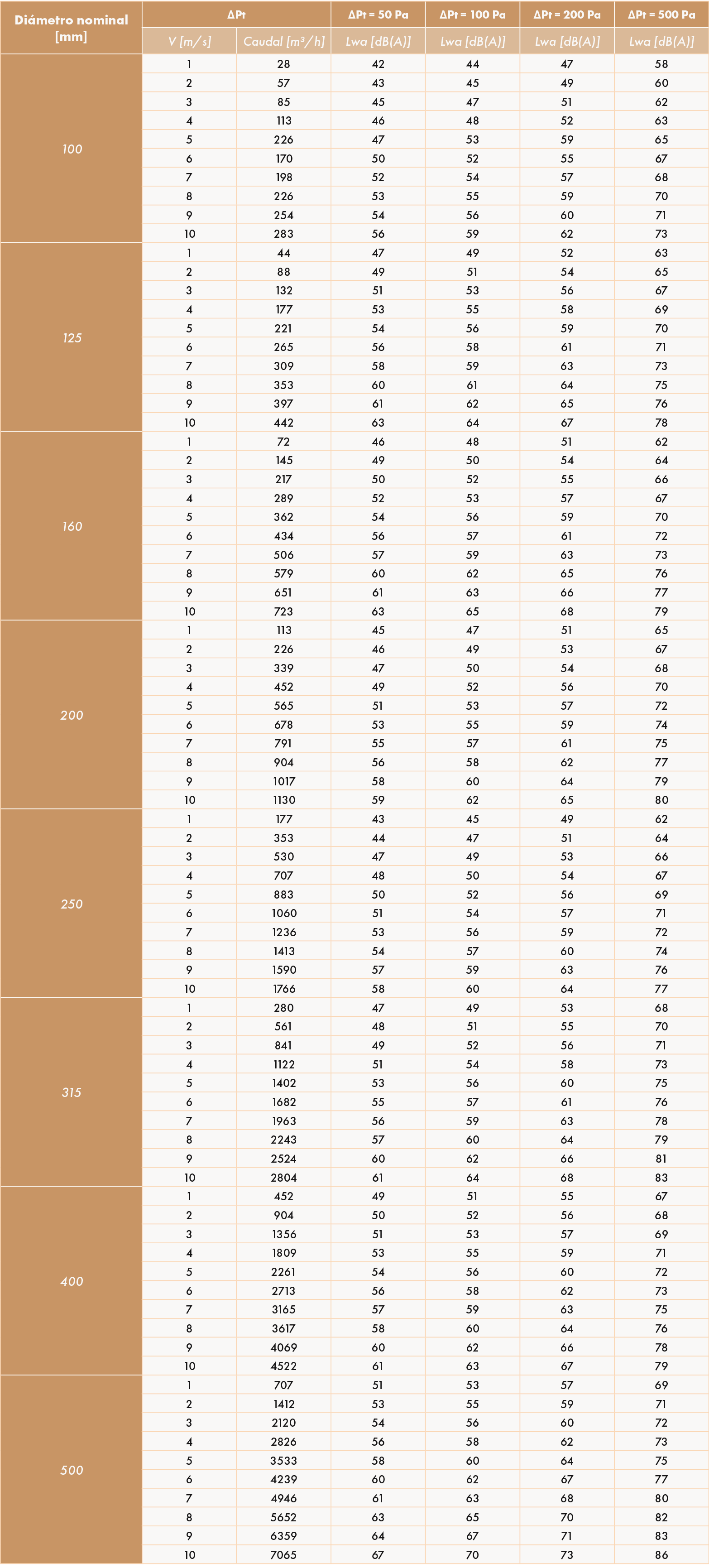

CARACTERÍSTICAS ACÚSTICAS
Lwa [dB(A)]: nivel de potencia acústica emitida en el conducto, sin atenuador acústico.
SELECCIÓN
INSTALACIÓN

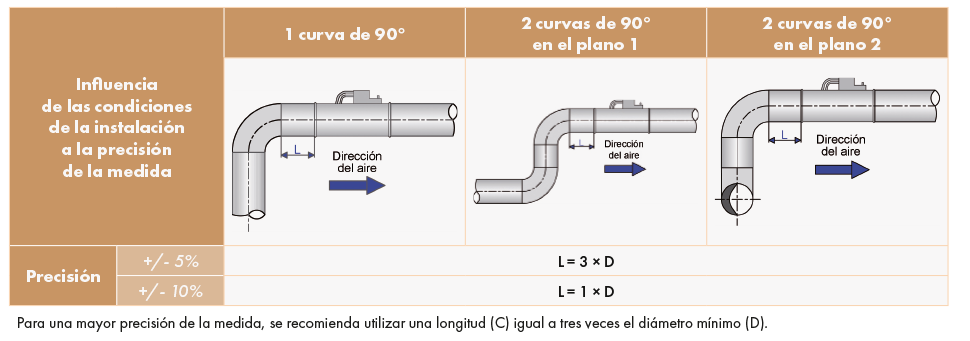

CONDICIONES DE INSTALACIÓN DEL CONTROLADOR OPTI DRIVE®
