Neo® 100-P
difusor circular de techo 100% inducción interna, versión P: sobre placa para falso panel techo
Esto es un texto dentro de un bloque div.
Ventajas
100% de inducción interna.
Permite ∆T (°C) muy considerables.
Cuidado de la estética: relieve reducido del cono central.
Sistema de equilibrado de caudal integrado para un flujo de aire homogéneo.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Neo® 100:
- Versión circular.
- 5 límites de fabricación y dimensiones disponibles (tarifas): de Ø 160 mm a 355 mm.
Neo® 100 P:
- Versión de placa para falso panel techo .
- 4 límites de fabricación y dimensiones disponibles (tarifas): de Ø 160 mm a 315 mm.
Caudales para ambas versiones:
- De 120 a 1800 m³/h.

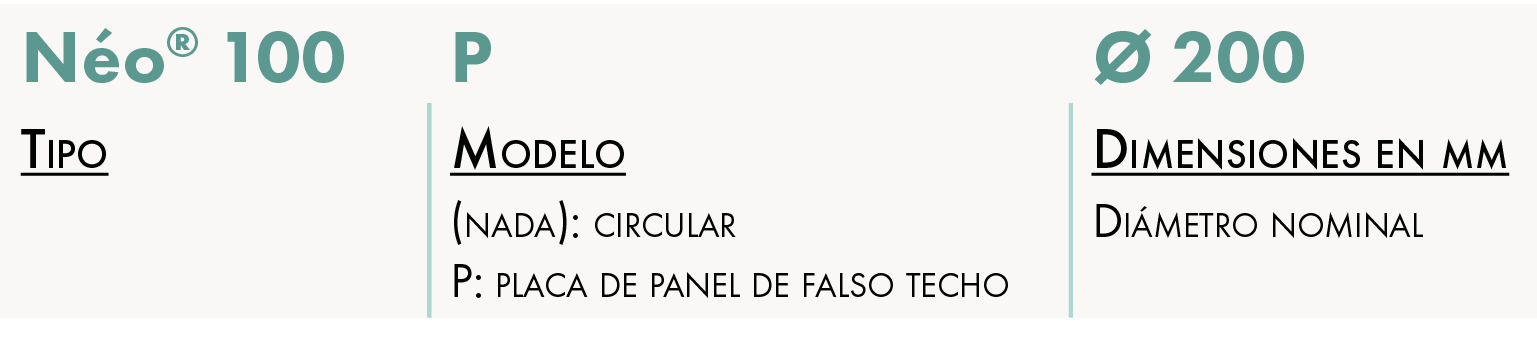

DENOMINACIÓN
APLICACIÓN / USO
- Especialmente indicado para instalaciones de expansión directa (locales comerciales, restaurantes, etc.).
- Difusor circular de techo con flujo de aire radial horizontal con efecto Coanda: para un volumen de aire primario, se aspira un volumen de aire a través del difusor. Esta fuerte tasa de inducción interna permite tratar ∆T (°C) considerables con una altura libre reducida.
CONSTRUCCIÓN / COMPOSICIÓN
- Difusores cónicos fijo.
- Cono de difusión y deflectores en aluminio.
- Acabado disponible: pintado blanco RAL 9003 mate.
- Placa perforada montada en conexión para un flujo de aire homogéneo (estándar).
OPCIONES
- Otros colores RAL.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Versión circular: Neo® 100
Versión de placa para falso panel techo : Neo® 100 P
SELECCIÓN
TABLA DE SELECCIÓN PARA NEO® 100 Y 100 P
INSTALACIÓN
CONDUCTO CIRCULAR Y MONTAJE EN FALSO TECHO CON ACCESORIO RPD 100
- Conecte el flexible al RPD 100.
- Empuje el conjunto desde el interior de techo.
- Monte las perchas de fijación en el difusor y, a continuación, coloque el difusor en el RPD 100 utilizando 2 tornillos periféricos.
ACCESORIOS
RPD 100
Accesorio de montaje rápido.
Este accesorio no dispone de compuerta para no alterar el flujo de aire en el collar del difusor de alta inducción.
