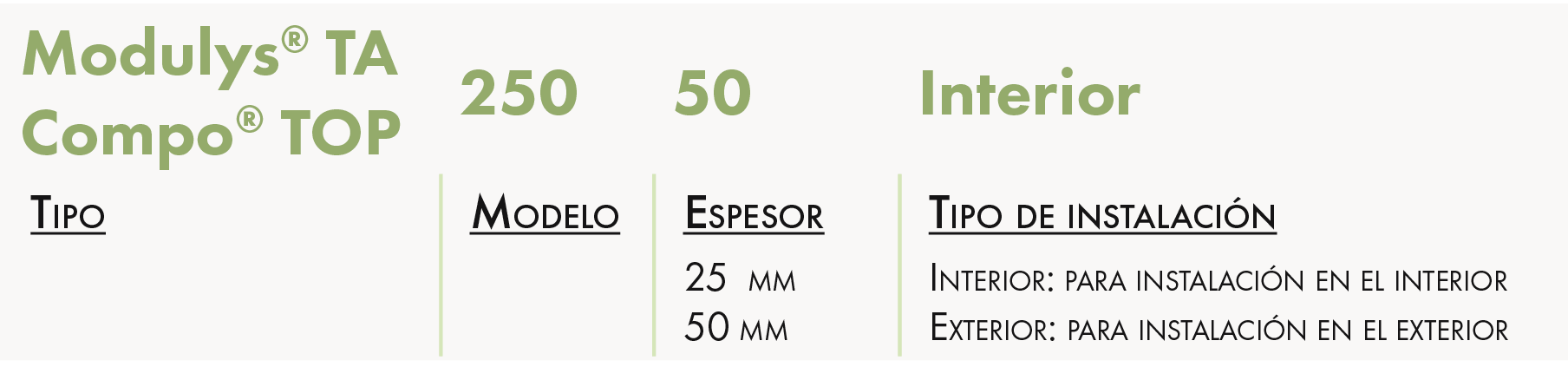

Posibles configuraciones:

• En línea.
• Unidades de doble piso o superpuestas.
• Unidades contiguas o yuxtapuestas.
• Vertical.

Versiones disponibles:

• Estándar.
• Piscinas.
• ATEX.
• Higiene hospitalaria (H).
• Entornos corrosivos.
• Expansión directa (circuito integrado).

Estructura:

• Estructura de la cubierta fabricada con perfiles de acero galvanizado, interconectados entre sí por medio de esquinas de aluminio macizo sin aristas vivas.
• Base de apoyo de la cubierta fabricada con perfiles de acero galvanizado en configuración (U), con una altura estándar de 200 mm.
• Interconexión de los distintos módulos mediante su montaje y posterior apriete, garantizando la estanqueidad mediante sellador de goma autoadhesiva.

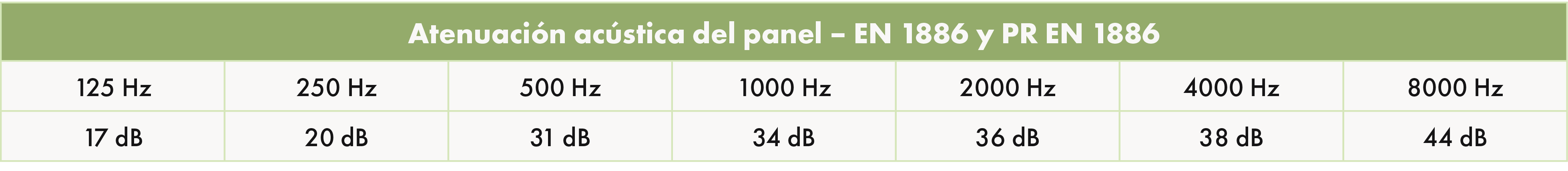

Paneles:

• Paneles dobles de 50 mm de grosor.
• Chapa de acero galvanizado (EN 10142 y EN 10143) de 0,7 mm de espesor, con tratamiento posterior de electrozincado con una concentración de zinc de elevada para garantizar una excelente protección anticorrosión, incluso en instalaciones exteriores.
• Aislamiento intermedio compuesto por un agregado de lana mineral del tipo tecnología de fibra ligada con 50 Kg/m³ y clase de resistencia al fuego A1 (DIN 4102) que garantiza una excelente integridad estructural y altas prestaciones acústicas y térmicas.
• Paneles sellados sin silicona, lo que permite una mayor resistencia a los desinfectantes utilizados en las operaciones de mantenimiento y al envejecimiento.
• Opción de paneles con pintura de tipo automotriz, termolacado con un espesor mínimo de 60μm de epoxi, acabado en RAL estándar (RAL 9016 o 9006) o como opción un RAL de su elección.
• Este tratamiento, específico para garantizar una mejor estabilidad a la corrosión (DIN EN ISO 9227 y DIN EN ISO 6270-2) en entornos agresivos como zonas costeras o zonas con contaminantes industriales.

Acceso:

• Los módulos de filtraje, ventilación e intercambiador están equipados de serie con puertas de visita con la misma construcción que los paneles, articuladas y equipadas con pestillos progresivos de cuarto de vuelta, que pueden abrirse mediante llaves o manillas de polipropileno.
• Rieles deslizantes de acero galvanizado (estándar) o acero inoxidable para permitir la extracción de elementos del interior de la unidad sin dañar la estructura.

Pre filtraje:

• Pre filtraje compuesto por gravimétrico Filtro G4, tipo seco.
• Filtro en manta filtrante de fibra de poliéster calibrada, clase de resistencia al fuego A1, instalado en bastidor metálico, de acero galvanizado o acero inoxidable. La guía de deslizamiento será de acero galvanizado o acero inoxidable.

Filtraje opacimétrico:

• Filtraje constituído por filtro tipo bolsa de alta opacidad eficiencia opacimétrica de F5 a F9.
• Estanqueidad garantizada entre los filtros y con el marco individual donde se alojan por medio del bloqueo, minimizando el caudal de fugas por by-pass a los filtros.
• Filtro con clase de resistencia al fuego A1, instalado en marco metálico construido en acero galvanizado o acero inoxidable que se desliza sobre carril de construcción también en acero galvanizado o acero inoxidable.

Filtraje absoluto:

• Filtraje constituido en un filtro absoluto, de eficiencia HEPA H13.
• Estanqueidad garantizada entre los filtros y el bastidor individual en el que se alojan mediante una junta, minimizando el caudal de fugas por by-pass hacia los filtros.
• Filtraje químico como opción.
• ‍

Recuperador de calor:

• Tipos de recuperadores disponibles: intercambiador de placas de flujo cruzado, rueda térmica o entálpica y por interconexión de baterías.

Intercambiador de calor por agua (calefacción):

• Intercambiador fabricado con tubos de cobre sin soldadura expandidos mecánicamente dentro de aletas de aluminio, instalados en una canaleta deslizante de acero galvanizado o inoxidable.
• Colectores de entrada y salida, de construcción gruesa de acero al carbono pared , con extremos roscados, dispuestos de forma que la circulación se produzca en contracorriente con el flujo de aire.
• Opción de revestimiento epoxi del intercambiador (aleación marina).

Intercambiador de calor de agua (refrigeración):

• Intercambiador fabricado con tubos de cobre sin soldadura expandidos mecánicamente dentro de aletas de aluminio, instalados en una canaleta deslizante de acero galvanizado o inoxidable.
• Colectores de entrada y salida, de construcción de acero al carbono de paredes gruesas, con extremos roscados, dispuestos de modo que la circulación sea en contracorriente con el flujo de aire.
• Eliminador de gotas de polipropileno o acero inoxidable.
• Bandeja de condensados fabricada en aluminio o acero inoxidable con conexión de drenaje.
• Opción de revestimiento epoxi para el intercambiador, específico para medios agresivos.

Humidificación:

• Posibilidad de suministrar un humidificador integrado o una sección vacía preparada para la posterior instalación de un humidificador de vapor.
• Posibilidad de suministrar ventanillas de inspección, iluminación interior, entre otros.

Ventiladores:

Accesorios de serie:

• Interruptor de corte local montado y cableado en el panel externo del módulo de ventilación.
• Protección térmica montada y cableada en el panel exterior del módulo de ventilación.
• Red de protección de accesos según la norma DIN 31001.

Acoplamiento por correas:

• Motor del ventilador con palas curvadas hacia delante o hacia atrás.
• Poleas ajustables para afinar el punto de funcionamiento.
• Accionamiento por correa trapezoidal.
• Equilibrado, estática y dinámicamente VDI 2060.
• Turbina de doble aspiración y lacada de serie para una mayor protección.
• Posibilidad de motores fuera de la corriente para aplicaciones específicas.
• Posibilidad de protección ATEX.

Plug Fan:

• Ventilador de alto rendimiento (eficiencia entre el 75% y el 80%) con palas inclinadas hacia atrás.
• Acoplado directamente al eje del motor.
• Turbina lacada de serie para una mejor protección.
• Todo el grupo está equilibrado estática y dinámicamente a los valores G 2,5 según la norma ISO 1940P1.
• Estructura de soporte de acero galvanizado aislada de la estructura mediante soportes antivibratorios.
• El ajuste de la velocidad se realiza mediante un convertidor de frecuencia suministrado por separado o montado directamente en el motor.
• Posibilidad de protección ATEX.

EC Fan:

• Ventiladores compactos de levitación magnética.
• Toda la electrónica seguridad y de variación de velocidad (por señal externa 0-10 V ó 4-20 mA) integrada en el propio motor.
• La turbina está equilibrada estática y dinámicamente (G 6.3 según ISO 1940P).
• Elementos internos seguridad : anti-Stall; arranque suave, sobrecalentamiento, cortocircuito.

Silenciador acústico:

• Deflector de fibra mineral.
• Revestimiento con hidrófugo resistente a la abrasión y no inflamable.
• Montada sobre un marco de acero galvanizado.
• De acuerdo con los requisitos higiénicos definidos por VDI 6022.
• Posibilidades: lamina de protección plástica o chapa perforada.

Accesorios:

• Anillos de suspensión (de serie en la versión exterior).
• Chasis.
• Juntas flexibles.
• Ventanas de inspección.
• Iluminación interior 24 V o 220 V.
• Lacado epoxi interior y/o exterior.
• Sifón.
• Compuertas clase 1, 2, 3 o 4 (EN 1751).
• Manómetro de columna de líquido con y sin contacto auxiliar.
• Medición caudal.
• Sondas diferencial de presión .
• Para otros accesorios, consúltenos.
