Ventajas
Fácil de instalar (conducto, carcasa o pared).
La horizontalidad se visualiza gracias al nivel de burbuja incorporado.
Gran sensibilidad a las variaciones débiles de presión o a la depresión de aire.
Rangos de presión muy bajos.
Ajuste a cero mediante el desplazamiento de la regla móvil.
Fijación en pared.

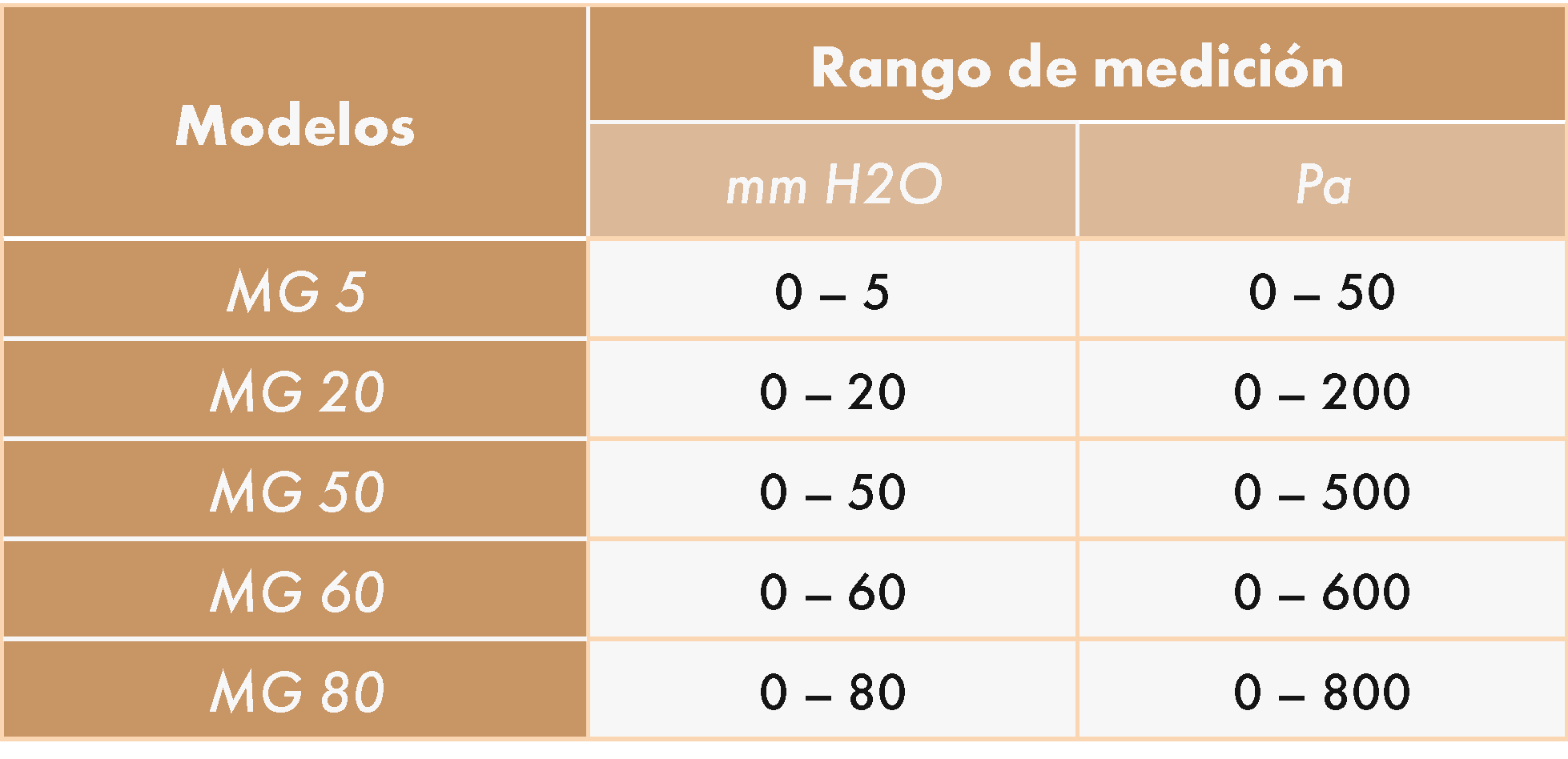

Gama

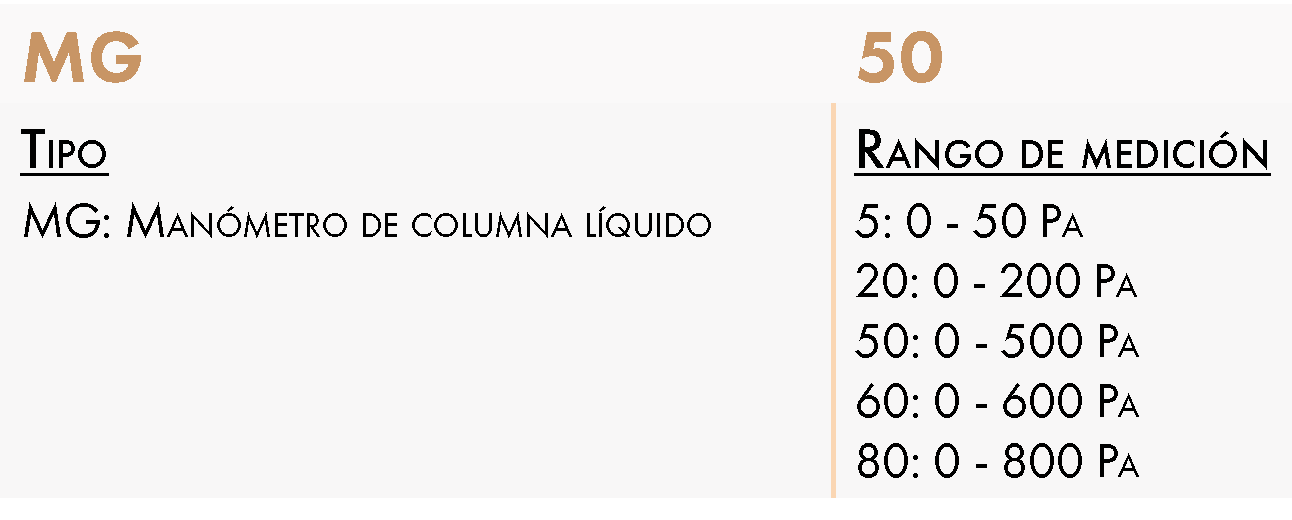

Denominación
Aplicación / Utilización
MG 5:
- Medición de la sobrepresión en salas blancas, quirófanos, entre otros.
MG 20, MG 50, MG 60:
- Lectura de la presión diferencial (campanas, difusores, etc.).
- Control de la obstrucción de los filtros absolutos.
- Mediciones en puesto fijo con tubo de Pitot.
Construcción / Composición

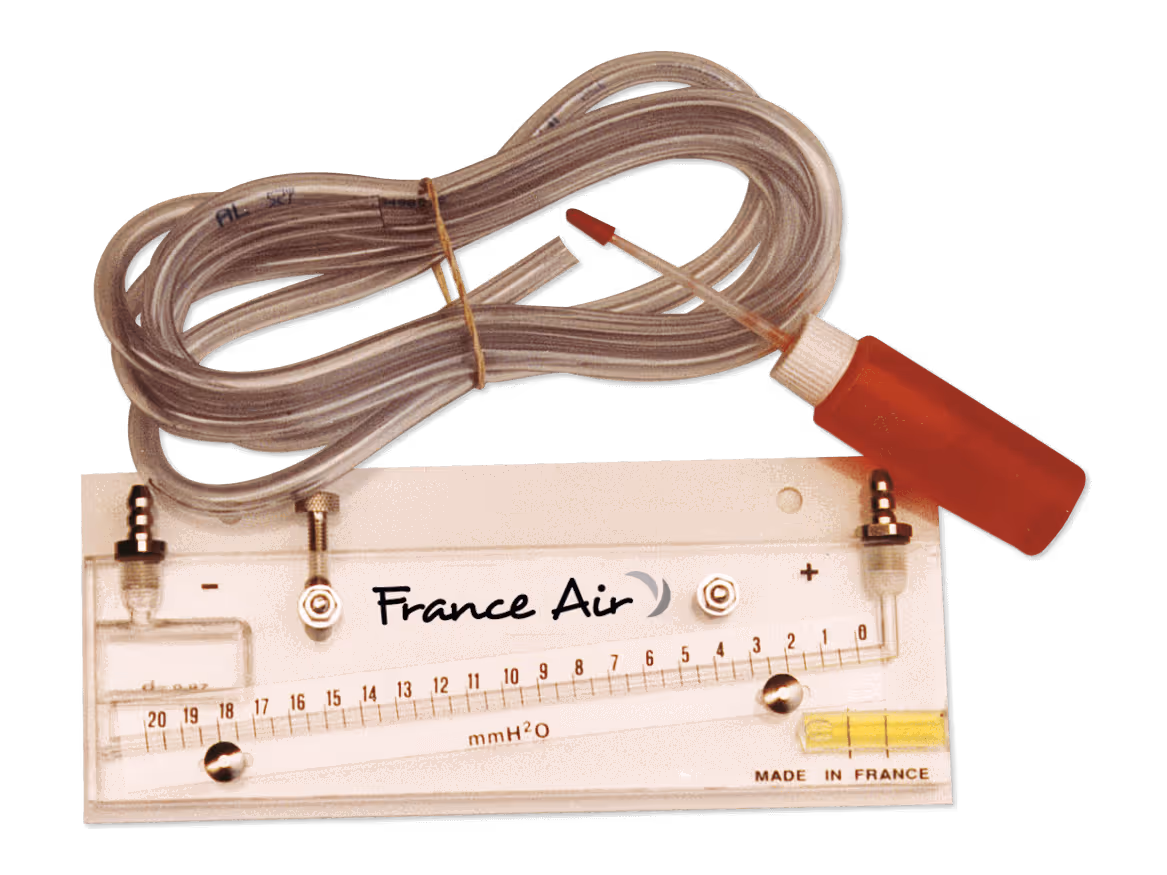

- Manómetro de columna de líquido inclinado de 4 mm de diámetro con escala graduada.
- Se vende con líquido calibrador, aceite rojo AWS (d=0,87 a 15°C).
- Se vende con tubo de vidrio de Ø 5 x 8 mm, de 2 m de longitud.
- Conexiones cilíndricas de latón niquelado de 1/8 de gas con cánulas de 6,2 mm de diámetro.
Opciones
Embalaje
- Vendido por unidad.

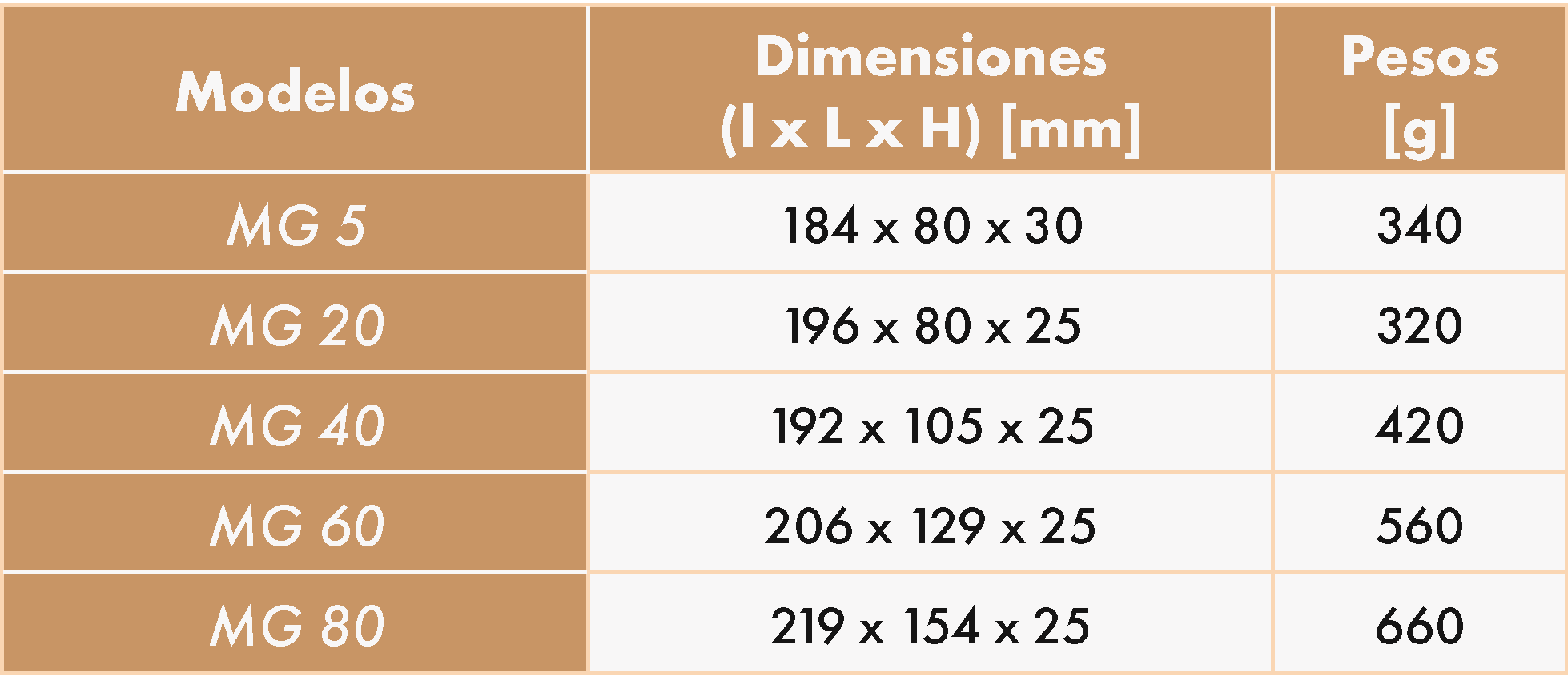

DIMENSIONES Y PESOS
LÍMITES DE UTILIZACIÓN
- Presión estática máxima: 6 bar.
- Gama Utilización de -30° C a 60° C.
- Gama recomendada Utilización : de 5° C a 30° C.
CARACTERÍSTICAS
- Precisión a 20º C: error inferior al 1% de la lectura.

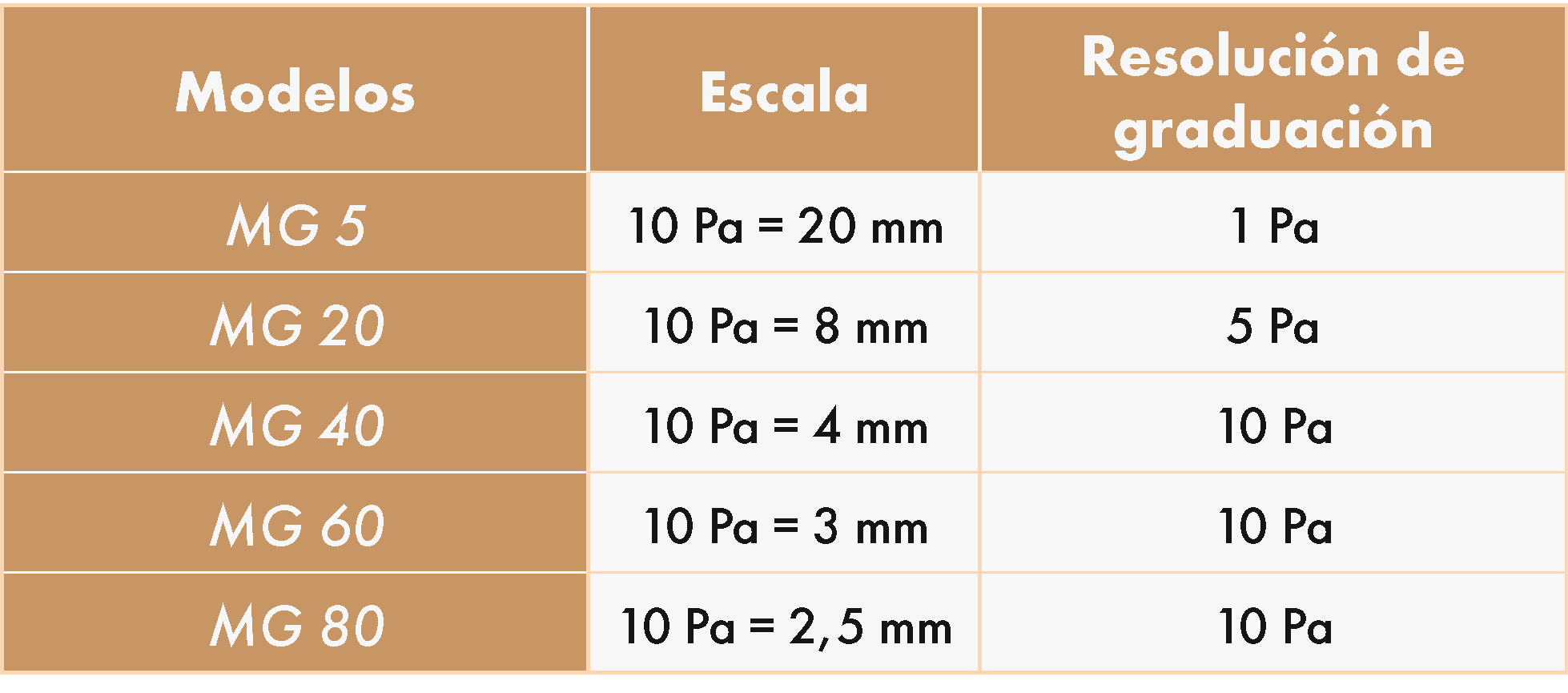

SENSIBILIDAD
INSTALACIÓN
- Fije el manómetro a pared verticalmente con 2 tornillos con un diámetro máximo de 5 mm.
- Ajuste la horizontalidad del objeto con la ayuda del nivel de burbuja y el tornillo de ajuste.
AJUSTE DEL PUNTO CERO
- Desenrosque la conexión y llene el depósito del manómetro de líquido hasta el nivel del punto cero de la escala móbil.
- Para el ajuste final, mueva la escala graduada hasta que coincida con el nivel de líquido y el cero, y luego bloquee la escala utilizando tornillos.
Grifo de presión + válvula
Toma de presión y conjunto de válvulas.
Toma de presión para cruce conducto
Longitudes: 70, 90 o 110 m con dimensiones predefinidas para el corte in situ.
Conexión del punto cero
Conexión a presión atmosférica.
Tubo para manómetro
Tubos de 5/8, 1 o 2 metros.
Manómetro de líquido
Envase de 0,25 litros.
