Hoja de datos del producto Versión PDF
Más información
.svg)
Ventajas
Doble función: entrada de aire autorregulada y protección contra los insectos.
Estética suave.
Instalación en dos tipos de accesorios (excepto 45 m³/h).
Montaje del bastidor o del silenciador (STM y SHF).

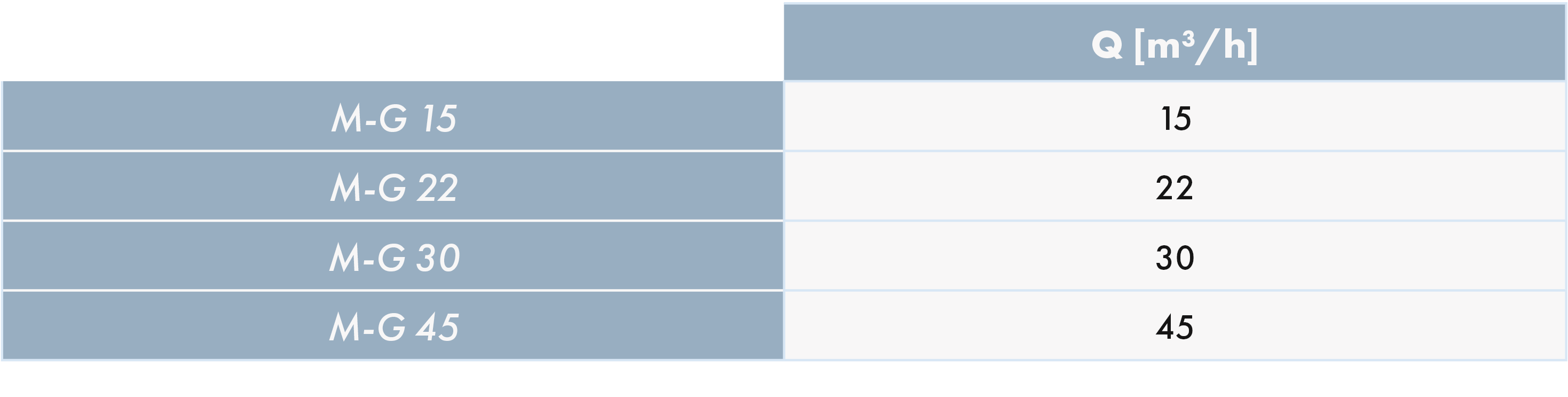

Gama
- Protección (tipo): CE2A.
- Color estándar: blanco (RAL 9016).
Otros colores disponibles:
Denominación
Aplicación / Utilización
- Introducción de aire nuevo.
- Se monta en marcos de madera, PVC, aluminio o en un silenciador para atravesar la pared (STM) o la parte superior de la ventana (SHF), teniendo en cuenta el tratamiento acústico de la fachada.
- Instalación en paredes o en cualquier plano inclinado.
- Funcionamiento de 20 a 100 Pa.
Construcción / Composición
Opciones
Embalaje
- Vendido por unidadcompuesto por protección de fachada M-G y CE2A.
DIMENSIONES
- Espesor 18 mm.
INSTALACIÓN DE LA ENTRADA DE AIRE M-G
- Coloque la entrada de aire M-G en el hueco del bastidor, con el deflector hacia arriba, fijándola con dos tornillos.
- Instale la protección de fachada CE2A en el exterior con la láminas inclinada hacia abajo y fíjela con tres tornillos.

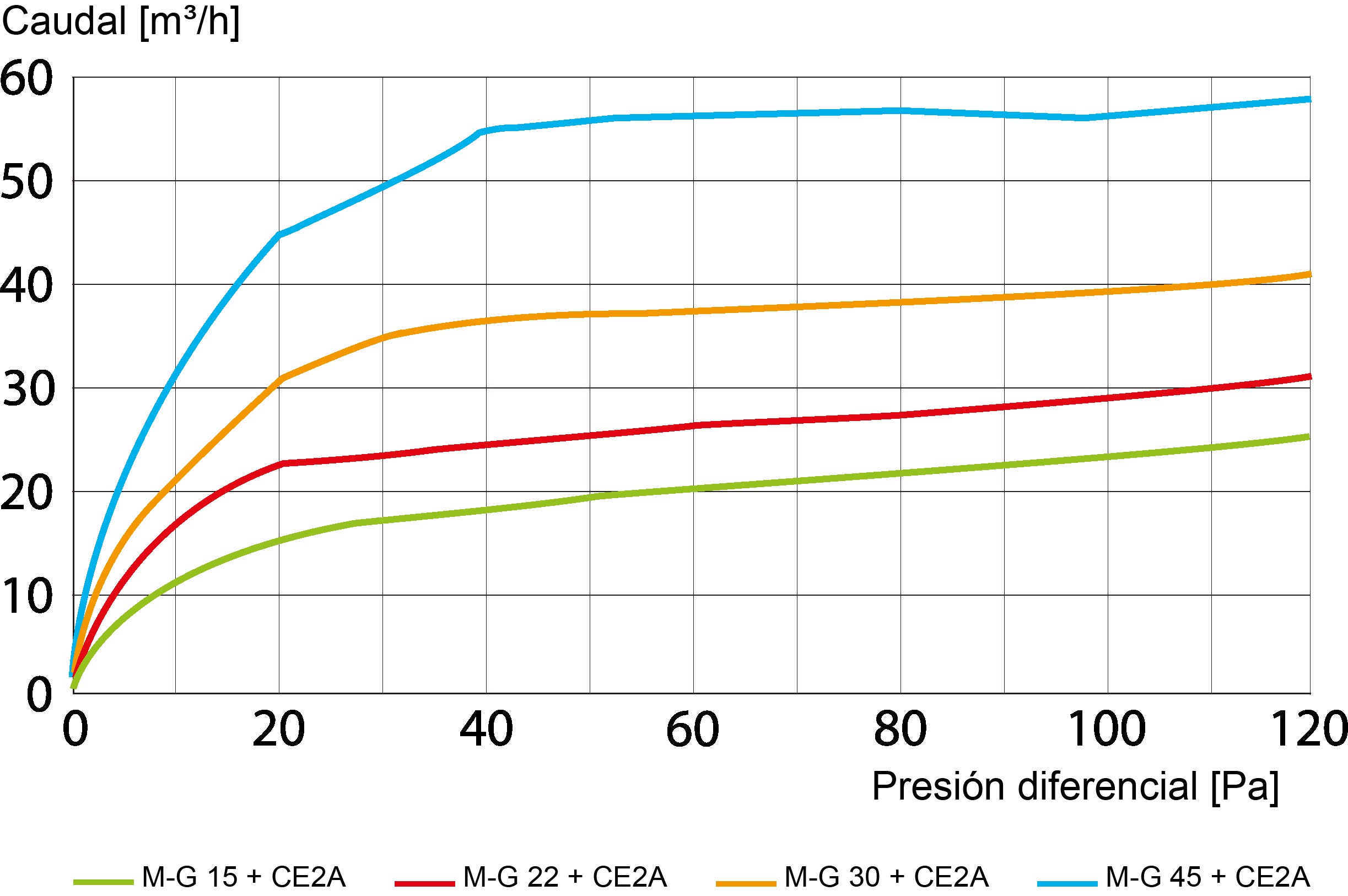

CURVAS DE SELECCIÓN
CE2A
Protección de la fachada.
Montado en un marco de 2 x 160 x 12.
Dimensiones:
Longitud: 400 mm;
Altura: 23 mm;
Espesor: 12 mm.
