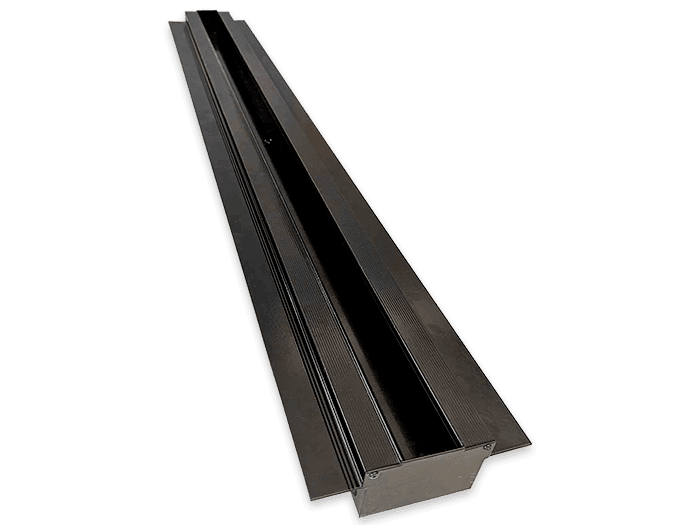

LAU Arch
difusores lineares ocultos
Ventajas
Difusor y cámara completamente invisibles.
Diseñado para instalación en techo o pared.
Orientación del chorro de aire tanto horizontal como verticalmente.
Permite su ajuste desde el lugar de instalación.
Nivel sonoro reducido.
Versión con aislamiento anticondensación:
- Reducir los puentes térmicos lineales y eliminar la posible condensación que deteriora las láminas de pladur.
- Apto para funcionar con temperaturas de insuflación reducidas (aire acondicionado).
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de fabricación: 20, 30, 40 y 50 mm (ancho de la abertura de la ranura); longitud máxima para una sola pieza de 2000 mm.
- Posibilidad de interconectar varios tramos para longitudes superiores a 2000 mm.
- Caudales indicativos de 100 a 500 m³/h (tabla de selección).

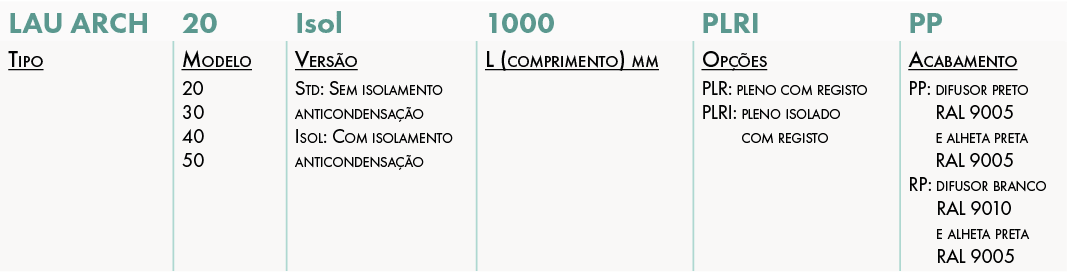

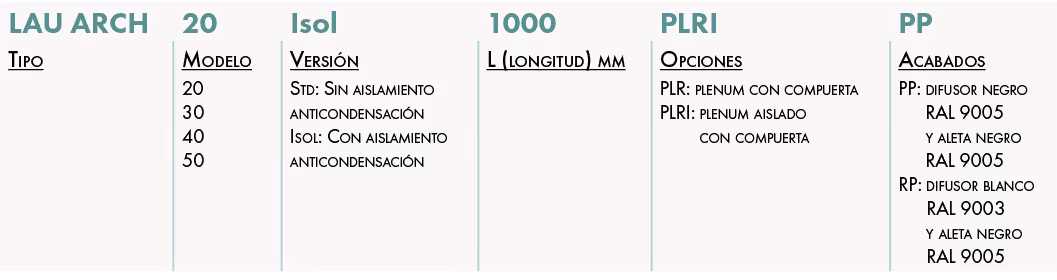

DESIGNACIÓN
APLICACIÓN/USO
- Para aplicaciones en las que los requisitos estéticos y de confort son prioritarios.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor de aluminio y lamas de acero galvanizado, con aislamiento térmico opcional de 5 mm en el exterior.
- Plenum de acero galvanizado, equipado con compuerta de regulación opcional.
- Acabados: difusor pintado en negro RAL 9005 con lama pintada en negro RAL 9005 (PP).
OPCIONES
- Otros colores RAL.
Por favor, consúltenos para obtener más información sobre:
- Completamente con aislamiento termoacústico.
- Puentes de montaje para su fijación con o sin cámara.
EMBALAJE
- Se vende por unidad.
DIMENSIONES

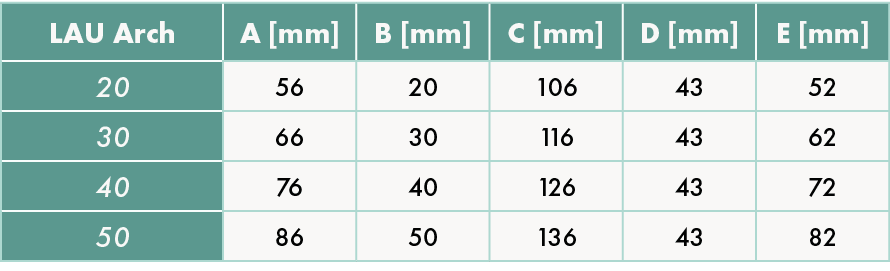

DIMENSIONES
LAU ARCH
Std: sin aislamiento anticondensación
Isol: con aislamiento anticondensación

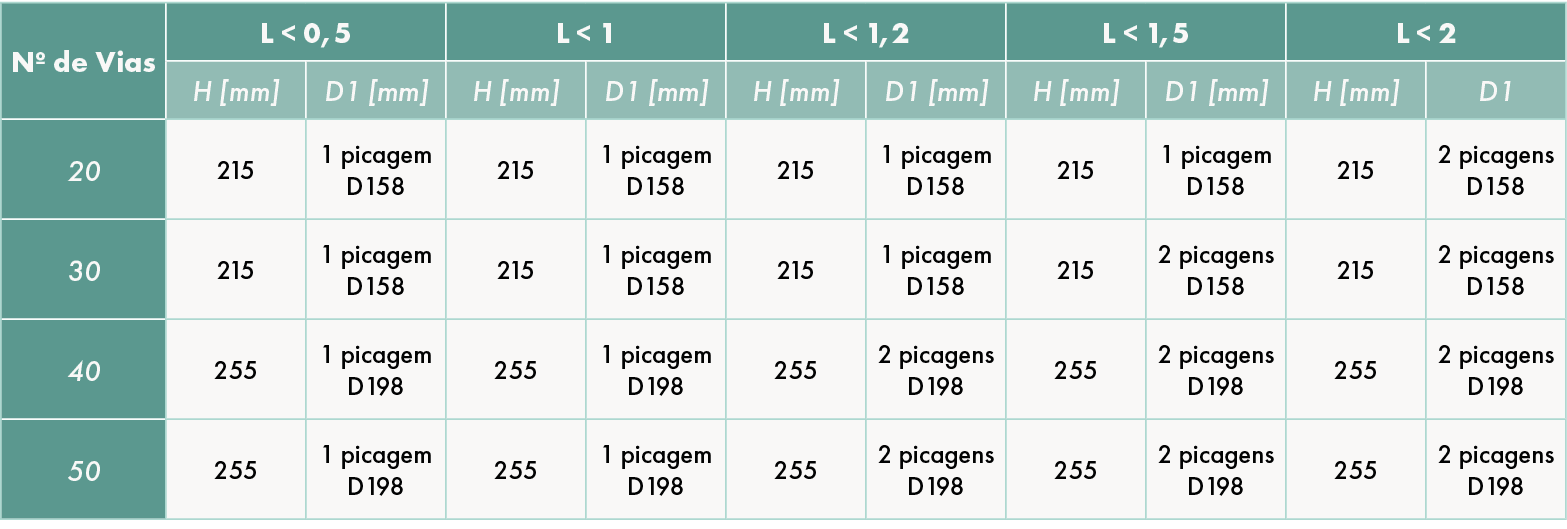

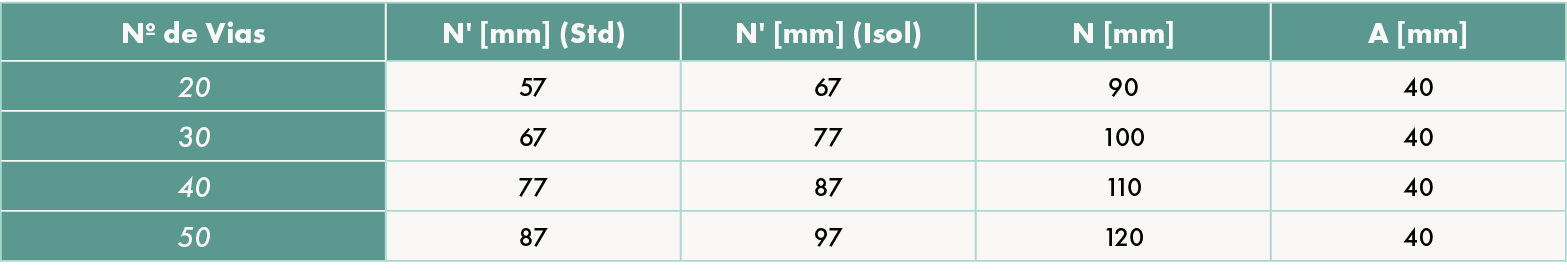

PLENOS PARA LAU ARCH
SELECCIÓN

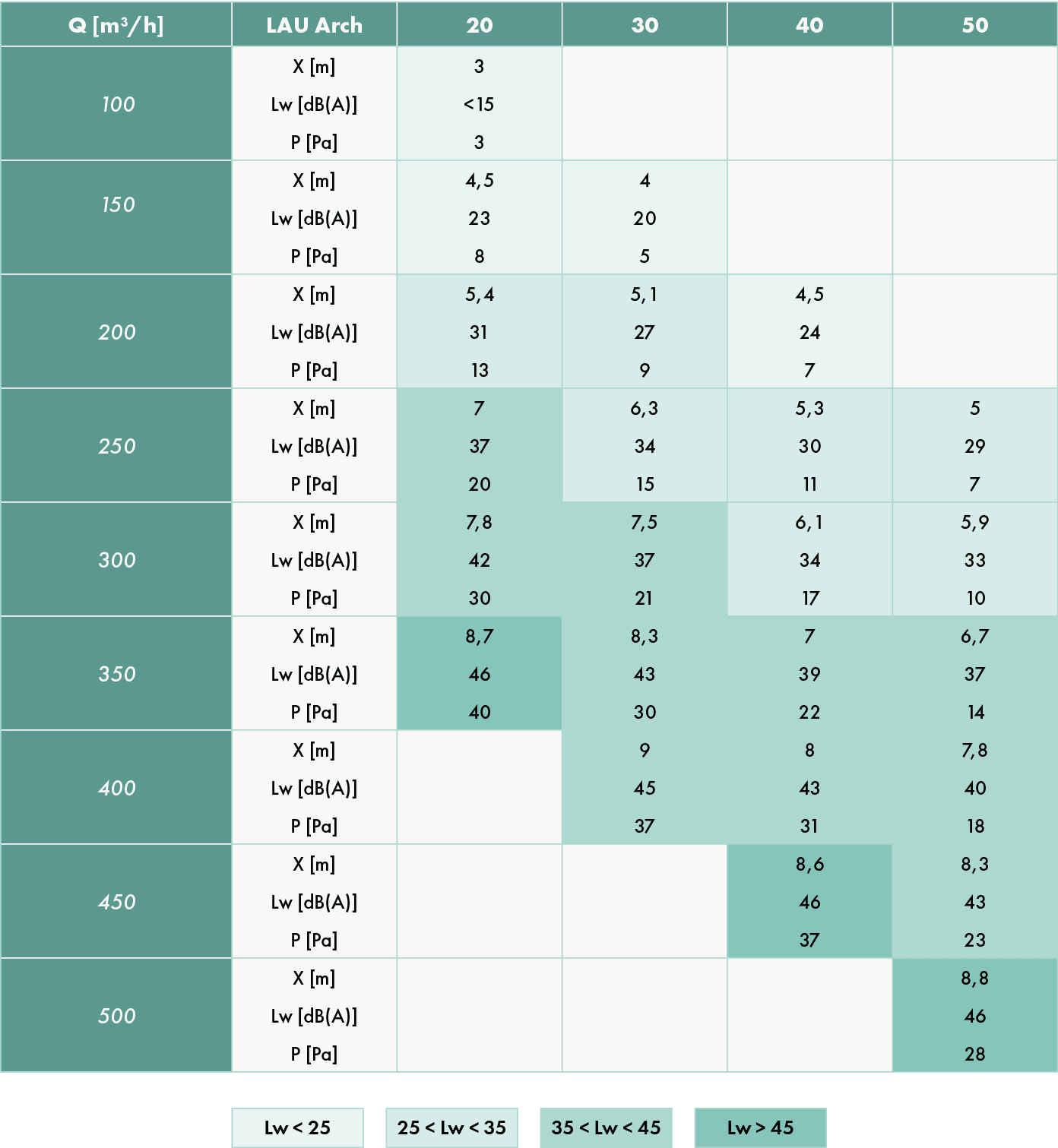

TABLA DE SELECCIÓN PARA LAU ARCH
Por metro lineal
Resultados
INSTALACIÓN
INSTRUCCIONES DE INSTALACIÓN

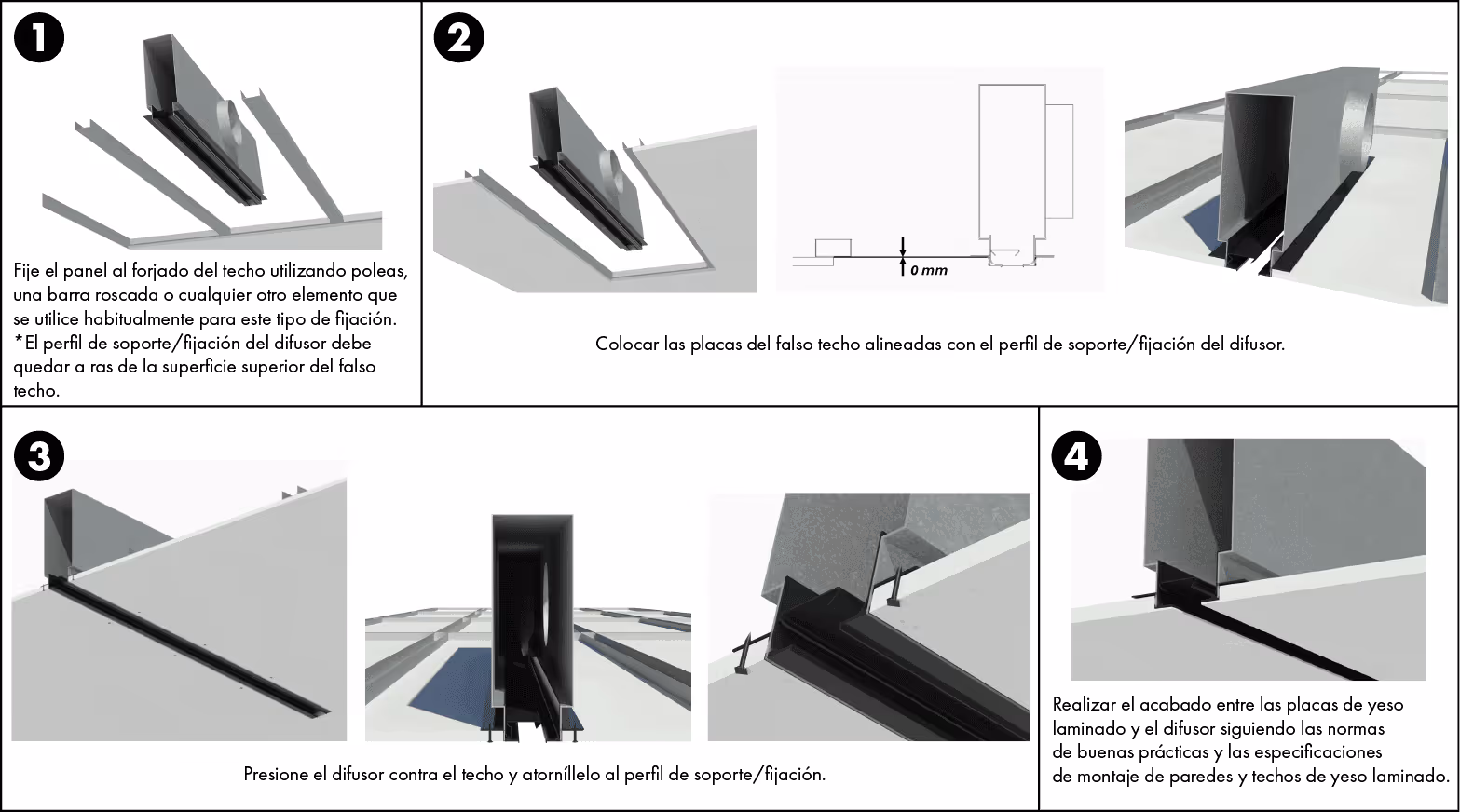

Esquema de instalación del difusor en falso techo
ACCESORIOS

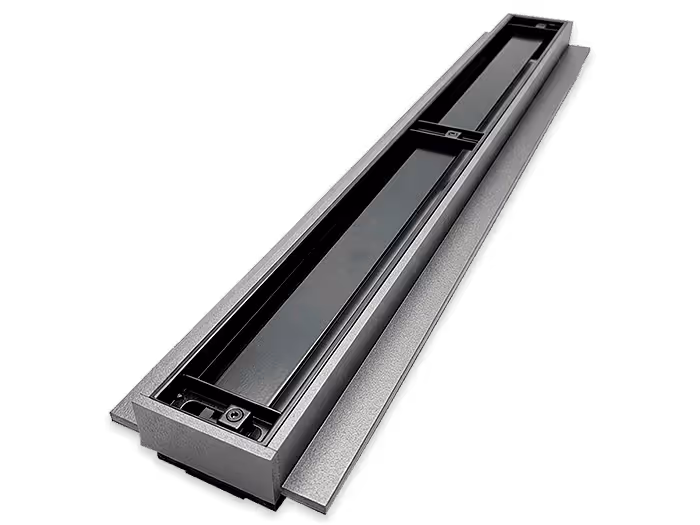

Plenos para LAU Arch
Plenos de acero galvanizado con embocadura lateral circular.
Incluyen puntos de suspensión para techo.
Posibilidad de integrar un registro de caudal y/o aislamiento termoacústico.
Consulte las dimensiones en el apartado de Descripción Técnica.
Esquinas a 90º
Inactivos, sin tapas.
