LAU Arch
Difusores lineales ocultos
Este es un texto dentro de un bloque div.
Ventajas
Difusor y cámara completamente invisibles.
Diseñado especialmente para su instalación en falsos techos.
Orientación del chorro de aire tanto horizontal como verticalmente.
Permite su ajuste desde el lugar de instalación.
Nivel sonoro reducido.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de fabricación: 20, 30, 40 mm (ancho de la abertura de la ranura); longitud máxima para una sola pieza de 2000 mm.
- Posibilidad de interconectar varios tramos para longitudes superiores a 2000 mm.
- Caudales indicativos de 50 a 400 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Para aplicaciones en las que los requisitos estéticos y de confort son prioritarios.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor de aluminio y aletas de acero galvanizado.
- Totalmente en acero galvanizado, equipado con registro opcional.
- Acabados: difusor pintado de negro RAL 9005 con solapa pintada de negro RAL 9005 (PP) o difusor pintado de blanco RAL 9010 con solapa pintada de negro RAL 9005 (RP).
OPCIONES
- Otros colores RAL.
Por favor, consúltenos para obtener más información sobre:
- Completamente con aislamiento termoacústico.
- Puentes de montaje para su fijación con o sin cámara.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA

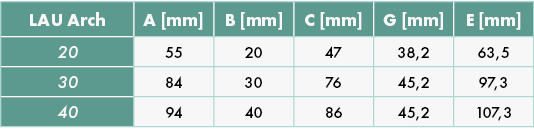

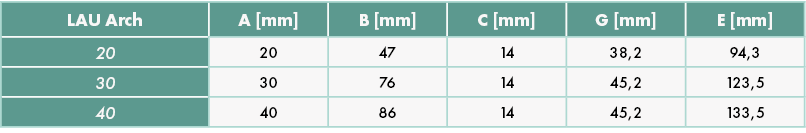

LAU ARCH sin plenario

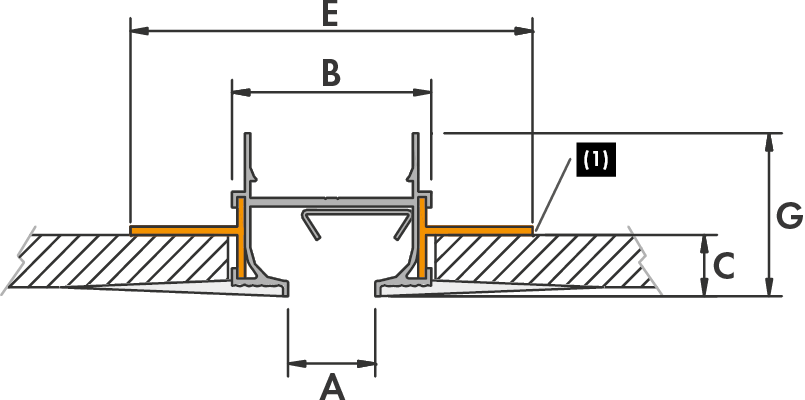

Versión AC (con ala y con puente de montaje)

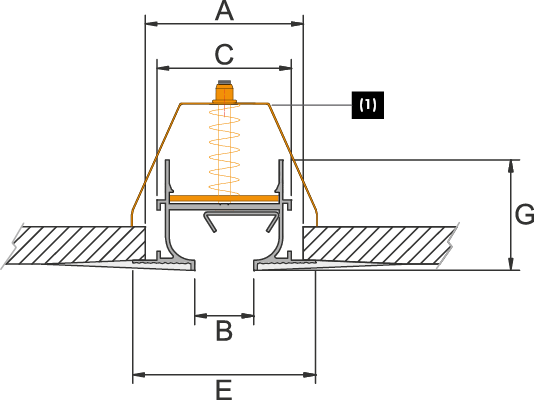

Versión SC (sin solapa y con soporte para instalación en falso techo)

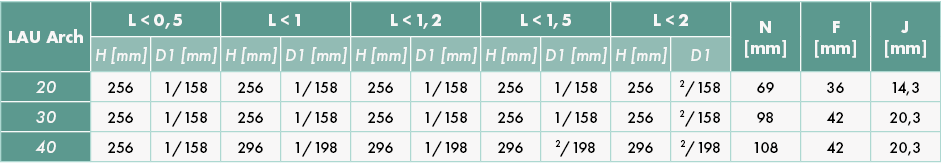

LAU ARCH con sesión plenaria
Versión AC (con solapa)
Versión SC (sin solapa)
Plenario
SELECCIÓN

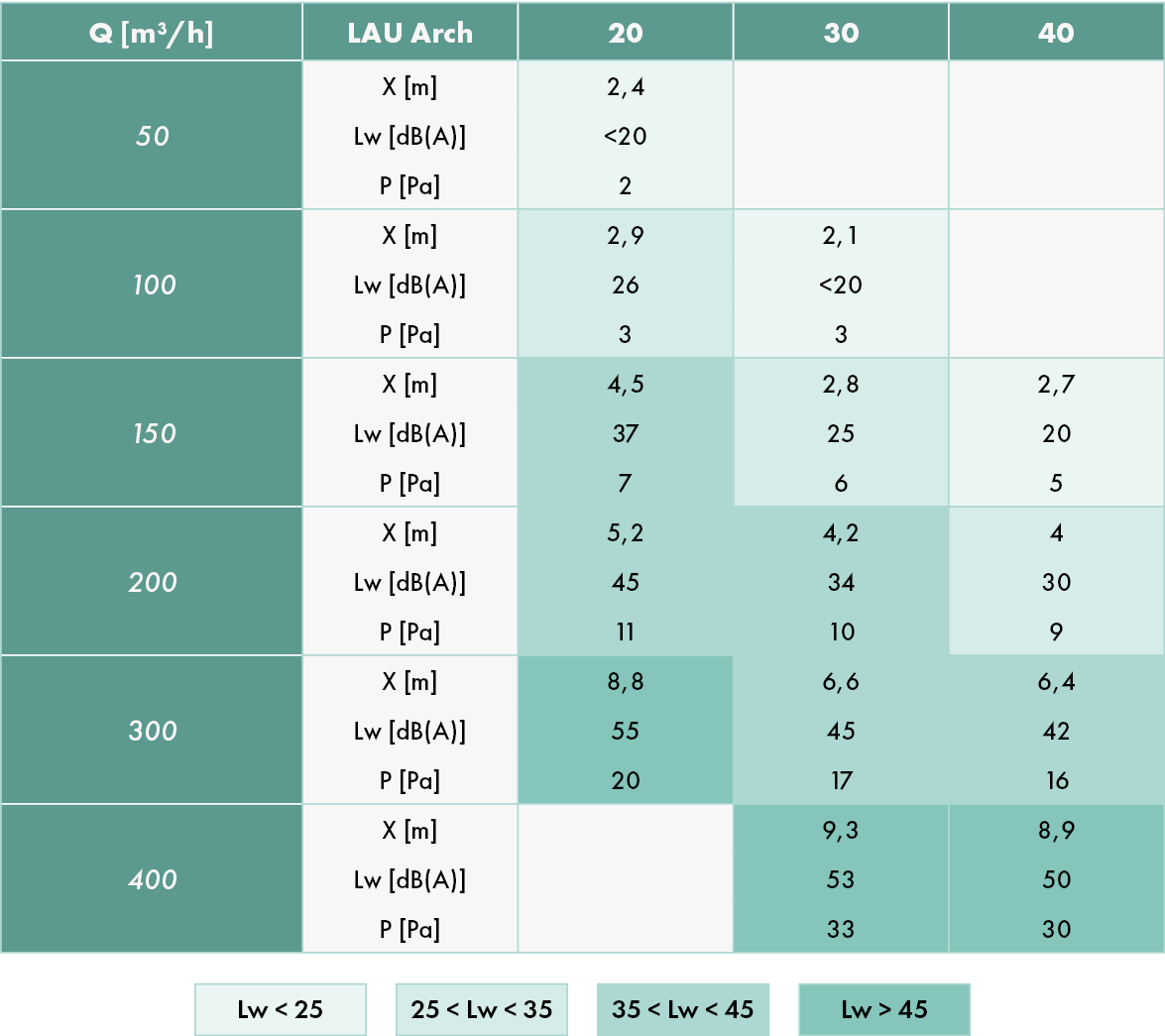

TABLAS DE SELECCIÓN PARA EL ARCO
Por metro lineal
X: rango para una velocidad terminal de 0,2 m/s [m];
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga [Pa]. Ensayo en condiciones isotérmicas.
INSTALACIÓN
INSTRUCCIONES DE INSTALACIÓN

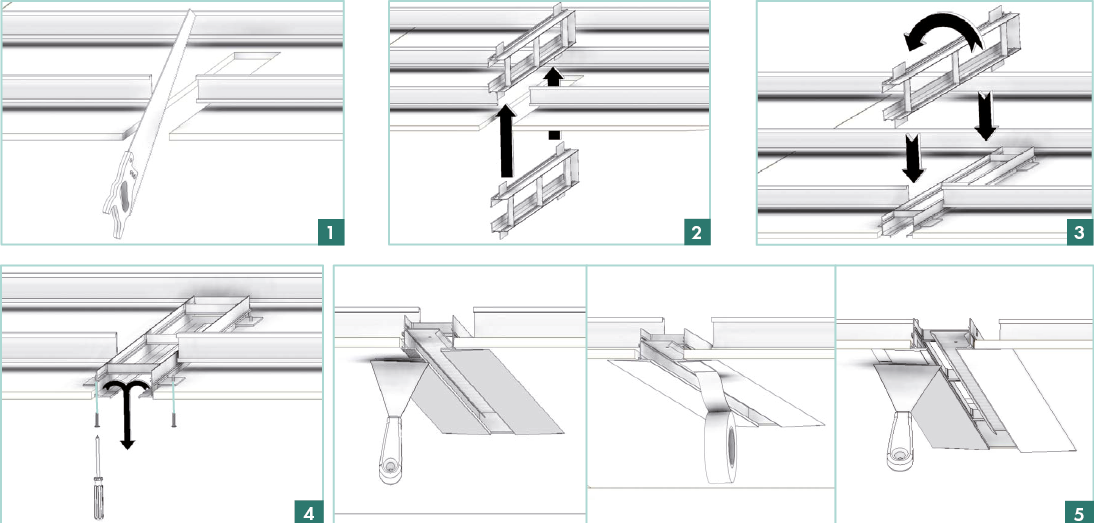

Arco LAU sin solapa y con marco de soporte para instalación en falso techo
(2) Introduzca el difusor, en posición vertical, a través del corte realizado.
(3) Pase el difusor a través de la estructura del falso techo y gírelo. Apoye el difusor en el falso techo.
(4) Presione el difusor contra el techo atornillando varias piezas de soporte.
(5) Recubra la tapa del difusor y las placas de pladur del falso techo. Nivele con cinta adhesiva los límites entre la tapa del difusor y las placas de pladur. Alise con una nueva capa de estuco la conexión del difusor: falso techo.

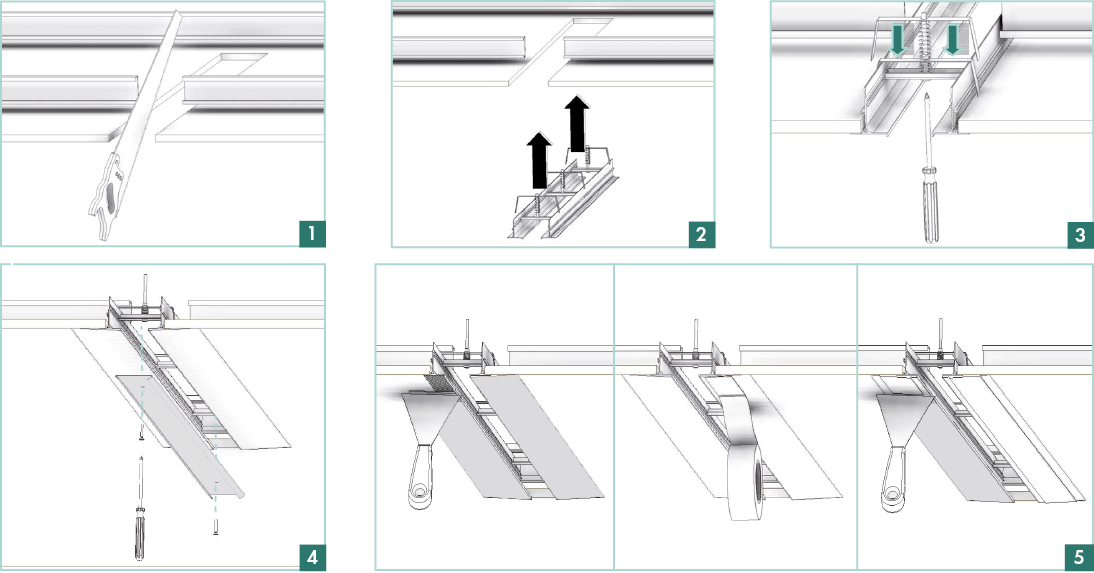

Arco LAU con solapa y puente de montaje
(2) Introduzca el difusor a través del corte realizado en la parte delantera del difusor para que quepan las placas de pladur.
(3) Atornille los puentes de montaje hasta que el difusor quede fijado al techo.
(4) Inserte el deflector en el difusor y atorníllelo al difusor.
(5) Recubra la tapa del difusor y las placas de pladur del falso techo. Nivele con cinta adhesiva los límites entre la tapa del difusor y las placas de pladur. Alise con una nueva capa de estuco la conexión del difusor: falso techo.

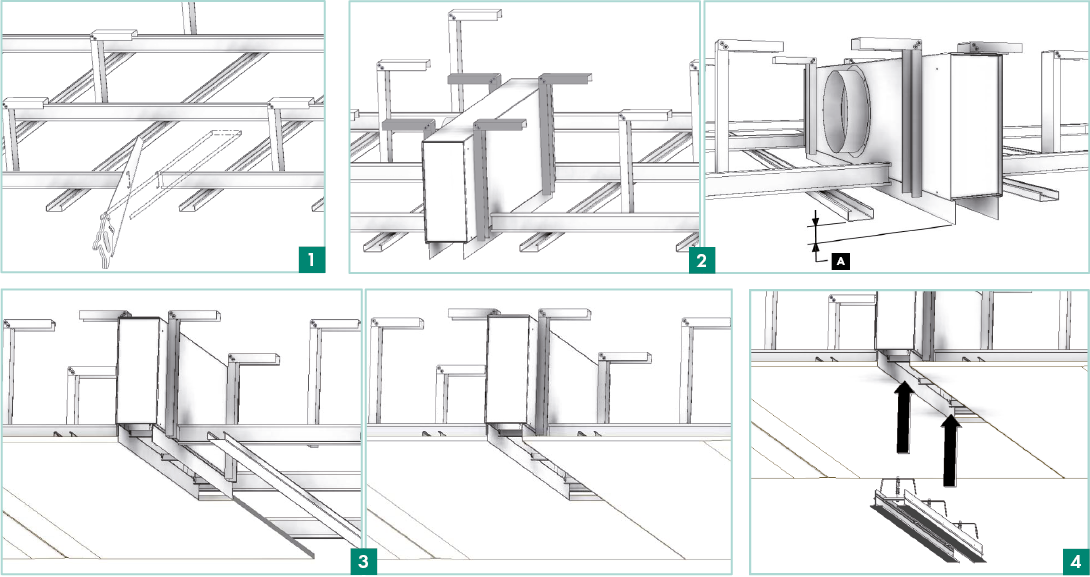

Arco LAU con ala, puente de montaje y cámara
(2) Fije la cámara al torno, utilizando poleas, varillas roscadas o cualquier otro elemento que se utilice normalmente en este tipo de fijación. *La instalación de la cámara de pladur debe contemplar el grosor de la placa de yeso para nivelarla con el plano inferior del falso techo.
(3) Coloque las placas de falso techo alineadas con la boca rectangular de la cámara.
(4) Instale el difusor completo siguiendo los mismos pasos LAU Arch point con solapa y puente de montaje (A) *Grosor de la placa de yeso: 2 a 3 mm
Arco LAU sin solapa, con marco de soporte para instalación en techo falso y completo
(2) Fije la cámara al torno, utilizando poleas, varillas roscadas o cualquier otro elemento que se utilice normalmente en este tipo de fijación. *El soporte debe estar nivelado con el plano superior del falso techo.
(3) Coloque las placas de falso techo alineadas con la boca rectangular de la cámara.
(4) Instale el difusor en su totalidad siguiendo los mismos pasos LAU Arch point sin solapa y con soporte de soporte para su instalación en falso techo
ACCESORIOS
No se ha encontrado ningún artículo.
Plenos de LAU Arch
Paneles de acero galvanizado con picaduras laterales circulares.
Incluye puntos de suspensión en el techo.
Posibilidad de integrar un registro de flujo y/o aislamiento termoacústico.
Consulte la descripción técnica para conocer los avances.
Bordes a 90º
Inactivo, sin puntos.
MEDIOS
No se ha encontrado ningún artículo.
