Lamelior®

Paneles de difusión con membrana porosa y translúcida con estructura autoportante o con cámara integrada

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Excelente uniformidad del aire difuso, ideal para flujos laminares.
Techo translúcido que incorpora luminarias para una estética cuidada.
Efecto de pistón que expulsa los posibles contaminantes de las áreas críticas y del área confinada.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Sin estructura autoportante

Cada panel se fabrica a medida. Para modelos de grandes dimensiones, la cobertura puede realizarse con varios paneles.
Línea Lamelior® SP: membrana específica diseñada para difundir un flujo laminar conforme a la norma NF S 90-351: 0,45 m/s ± 20%.

Con estructura autoportante

Conjunto compuesto por:

Paneles Lamelior® fijados al pleno.
Cada panel es personalizado.
Los paneles consisten en una membrana específicamente estudiada para difundir un flujo laminar conforme a la norma NF S 90-351: 0,45 m/s ± 20%
Una estructura de soporte de carga SMPF suspendida.

Con pleno integrado

Un pleno de sobrepresión. Pleno personalizado.
Paneles Lamelior® fijados al pleno. Cada panel se fabrica a medida. Estos paneles consisten en una membrana específica estudiada para difundir un flujo laminar conforme a la norma NF S 90-351: 0,45 m/s ± 20%

DESIGNACIÓN

APLICACIÓN/USO

Garantiza una alta uniformidad de la velocidad del aire en salas limpias con grandes áreas.
En los laboratorios, se recomienda especialmente el uso del techo Lamelior® para garantizar la uniformidad y el control de la velocidad del aire, por ejemplo, para no interferir con el funcionamiento de las campanas extractoras.

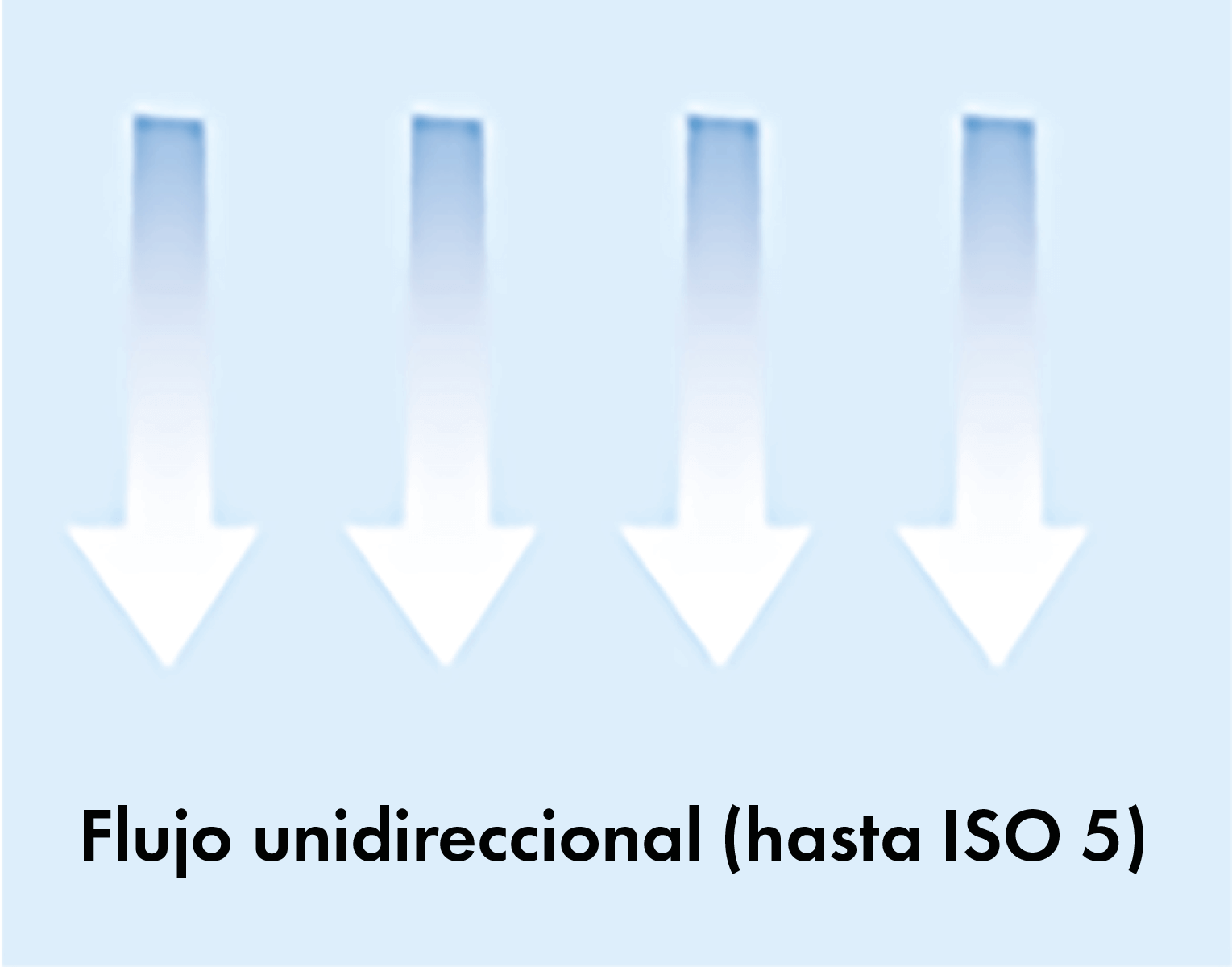

Difusor de techo con descarga unidireccional que permite alcanzar la clase ISO 5 en la zona de riesgo (según la norma NF EN ISO 14644-1).
Rendimiento de flujo laminar mejorado debido a la fijación de la membrana.

CONSTRUCCIÓN/COMPOSICIÓN

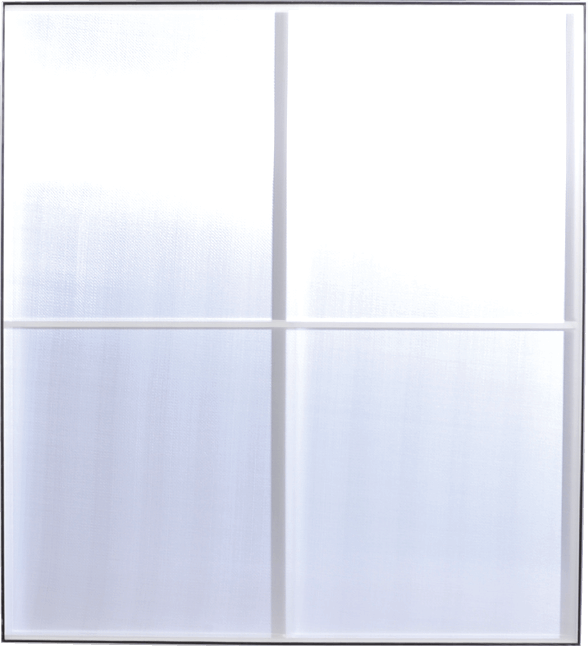

Paneles:

Paneles modulares fabricados con una membrana porosa y translúcida (polipropileno monofilamento satinado con inhibidores de UV y retardantes de llama).
Membrana tensada sobre un marco de aluminio extruido anodizado.

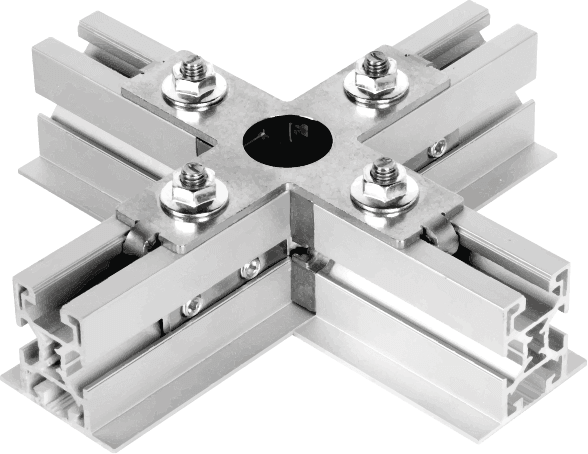

Estructura autoportante SMPF

Estructura modular con fijación mecánica en perfiles de aluminio.
Dimensiones personalizadas.
Los perfiles de soporte son de aluminio anodizado y cuentan con aletas de 10 mm sobre las que se apoya el equipo.
El punto de unión de los perfiles permite el paso de fluidos o el montaje de rociadores.
Paneles sólidos para placas de plexiglás, acero pintado o acero inoxidable.

Plenum BVX Lamelior

Chapa de acero pintada en blanco RAL 9010.
Ángulo perimetral de 25 mm en la parte inferior para instalación en falso techo.
Ángulos intermedios para el mantenimiento de los paneles Lamelior®. Algunos ángulos pueden retirarse para facilitar el acceso a los paneles Lamelior® desde la sala.
Disponible con costura lateral o superior.
Una placa de ruptura de acero para garantizar la homogeneización de la difusión del aire en el plenum.

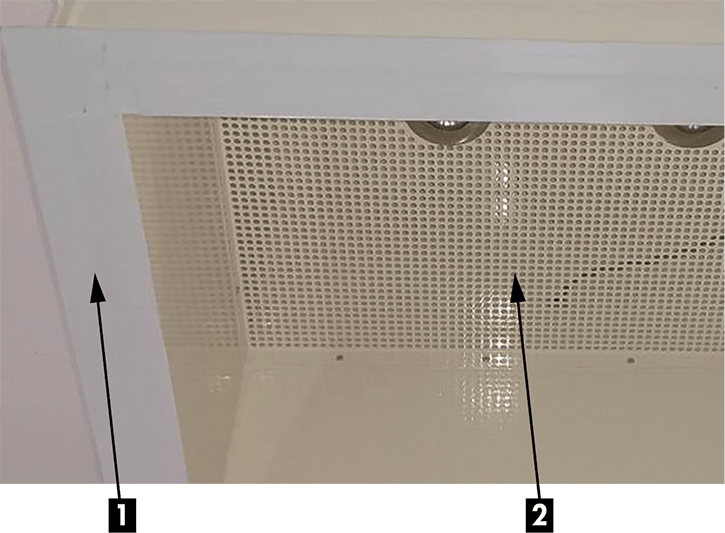

1) Ángulo perimetral para instalación en falso techo; 2) Placa de ruptura

OPCIONES

Lamelior®

Panel difusor de doble membrana para un flujo laminar aún más fuerte: Lamelior® DP.
Tamaños personalizados.

Lamelior® con cámara integrada

Panel de difusión de doble membrana para un flujo laminar aún más fuerte: Lamelior® DP.
Tamaños personalizados.
Cortinas laminadas translúcidas
Iluminación LED integrada en la cámara.

EMBALAJE

Se vende por unidad.

DIMENSIONES

CARACTERÍSTICAS TÉCNICAS

Velocidad frontal entre 0,2 y 0,5 m/s.
Caudal superficial entre 730 y 1800 m³/h/m².
ΔP a 0,25 m/s: 10 Pa.
ΔP a 0,45 m/s: 20 Pa.
Peso: 4 kg/m².
Coeficiente de transmisión de luz: 70%.
Panel estándar: 1213 x 603 x 25 mm: 1200 m³/h en flujo laminar.

‍

Vista en corte

1) Marco de aluminio anodizado 25x25; 2) Membrana porosa de polipropileno

‍

Mantenimiento

Para limpiar la membrana, se recomienda pasar un paño limpio ligeramente humedecido con una solución de 10% de alcohol isopropílico y 90% de agua.

‍

PRINCIPIO DE FUNCIONAMIENTO

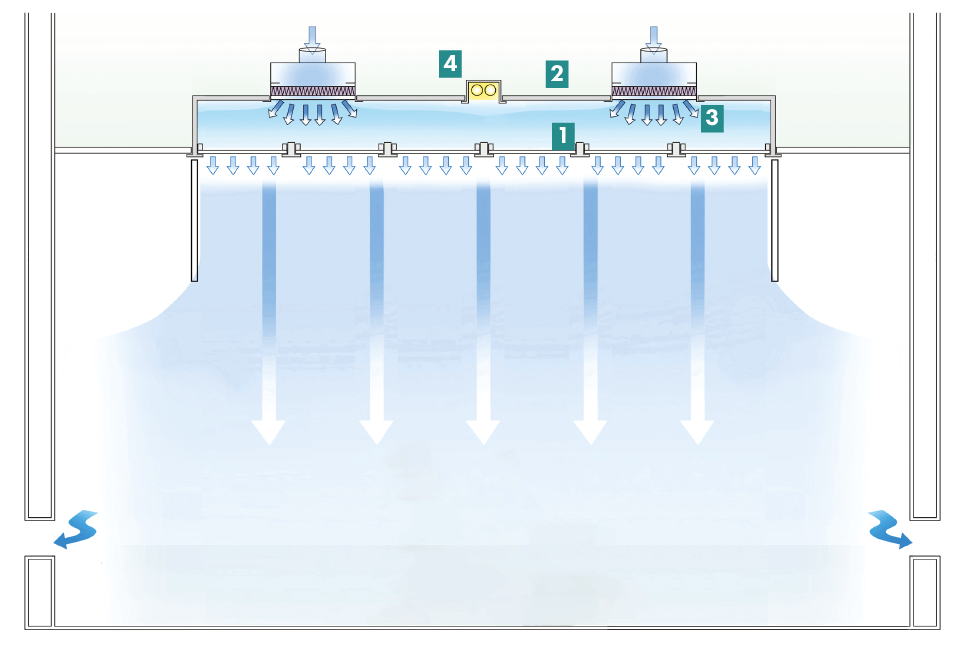

Lamelior® autoportante

1) Lamélior® (techo secundario de difusión); 2) Caja portafiltro Diffuse Box®; 3) Pleno de supresión; 4) Luminaria

‍

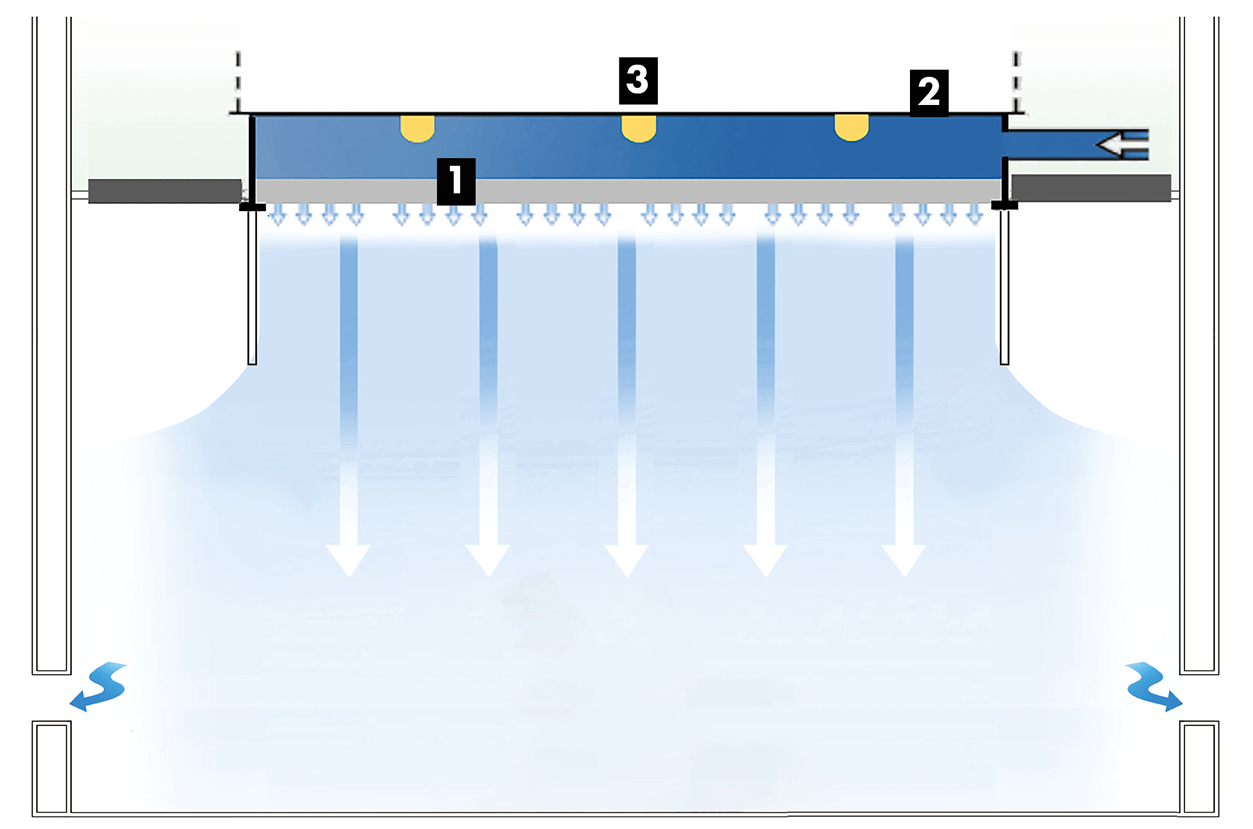

Lamelior® con pleno integrado

1) Paneles Lamélior®; 2) BVX Lamélior®; 3) Luminaria

SELECCIÓN

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Resultados

Perda de Carga (Pa)

Nível de Ruído - dB (A)

Copiar para Excel

INSTALACIÓN

INSTALACIÓN DE PANELES LAMELIOR®

Los paneles Lamelior® se ajustan fácilmente por completo gracias a sus ángulos en L.
No requieren ningún sistema de apriete o sellado.
Colocado en los planos horizontales del techo.
Para cumplir con los requisitos de diseño sobre la superficie exacta a cubrir, se fabrican las dimensiones especiales y exactas de los paneles.
Los paneles son extraíbles del tabique.
