LAC 70
rejilla lineal de aluminio con marco reducido
Ventajas
Estética cuidada.
Resistencia a los golpes y a las deformaciones.
Longitud continua posible mediante fácil acoplamiento.
Adaptada a las necesidades arquitectónicas.
Instalación en pared o en techo.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 22 dimensiones disponibles.
- Dimensiones límite de fabricación: ver punto de construcción/composición.
- Caudales indicativos de 250 hasta 3000 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Impulsión y retorno, montaje en pared o en techo.
CONSTRUCCIÓN/COMPOSICIÓN
LAC 70/77:
- Estructura instalada en el marco y aletas frontales fijas rectas (70) o inclinadas a 15º (77), de aluminio.
- Fijación mediante puente de montaje.
- Permite un segundo conjunto de aletas para doble deflexión (opción).
Acabado:
- Aluminio anodizado en color natural o pintado en blanco RAL 9010 para ambos modelos.
Dimensiones mínimas y máximas admitidas:
- B (ancho) = 200 a continuo.
- H (altura) = 75 a 600 mm.
OPCIONES
EMBALAJE
- Vendido por unidad.

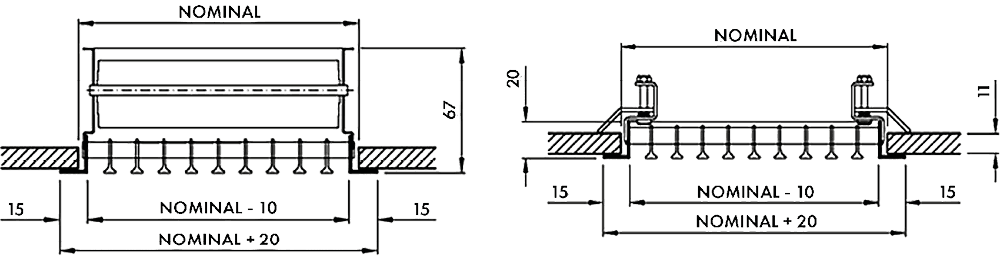

DIMENSIONES
DIMENSIONES
LAC 70
SELECCIÓN

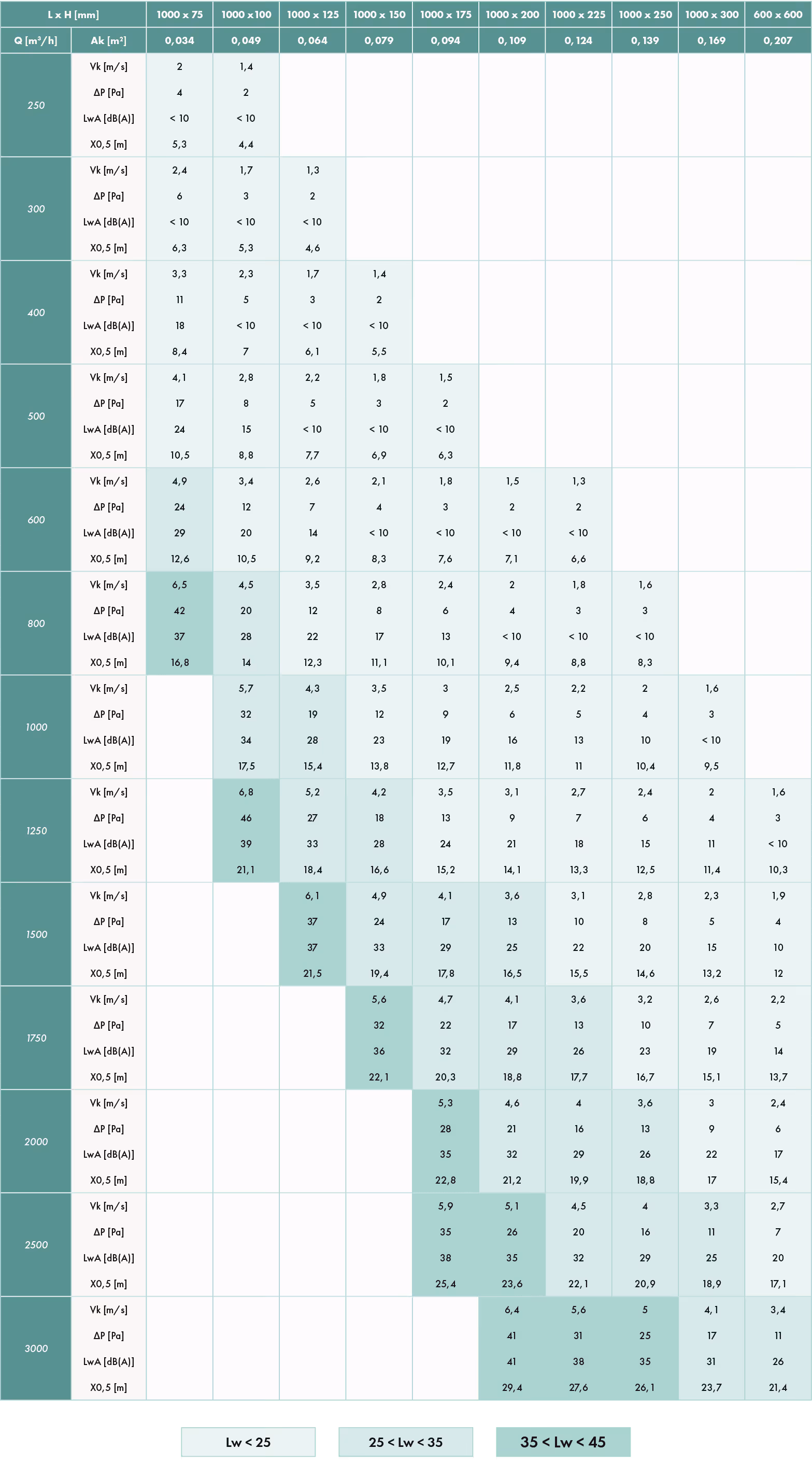

TABLA DE SELECCIÓN PARA LAC 70
P: pérdida de carga [Pa]; Lw: potencia acústica sin atenuación del local [dB(A)];
Ensayos en condiciones isotérmicas.
INSTALACIÓN
