LAC 50-60

rejilla lineal de aluminio con marco reducido (50) o sin marco (60)

Esto es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Esto es un texto dentro de un bloque div.

LAC 50-60

Ventajas

Aspecto estético.
Resistencia a los golpes y a la deformación.
Posibilidad de longitud continua gracias a su fácil montaje.
Adaptado a las necesidades arquitectónicas.
Instalación en pared o en techo.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

22 dimensiones disponibles (tarifas).
Límite de las dimensiones de fabricación: véase el punto de construcción/composición.
Caudales indicativos de 100 a 2000 m³/h (tabla de selección).

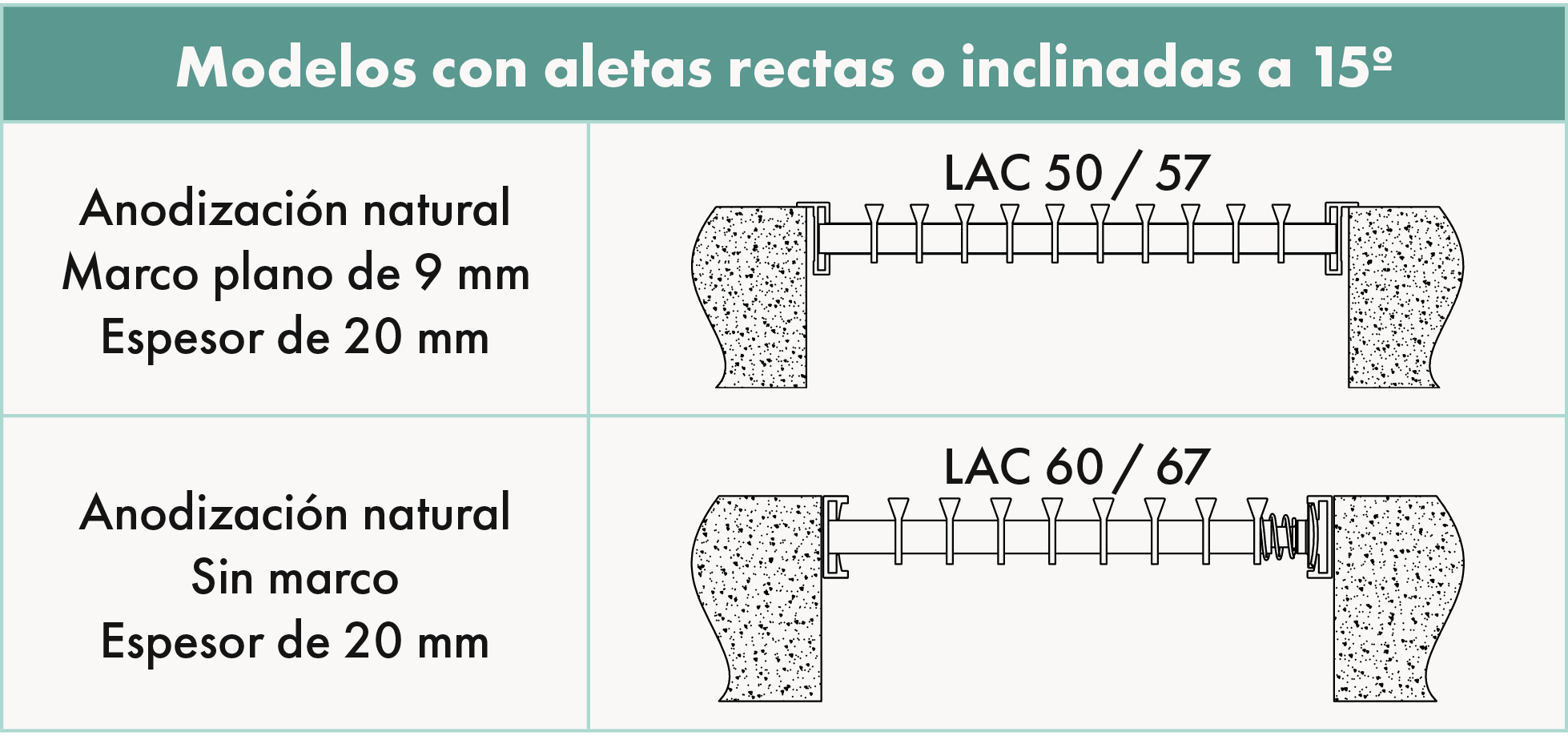

Posibles combinaciones de modelo y versión:

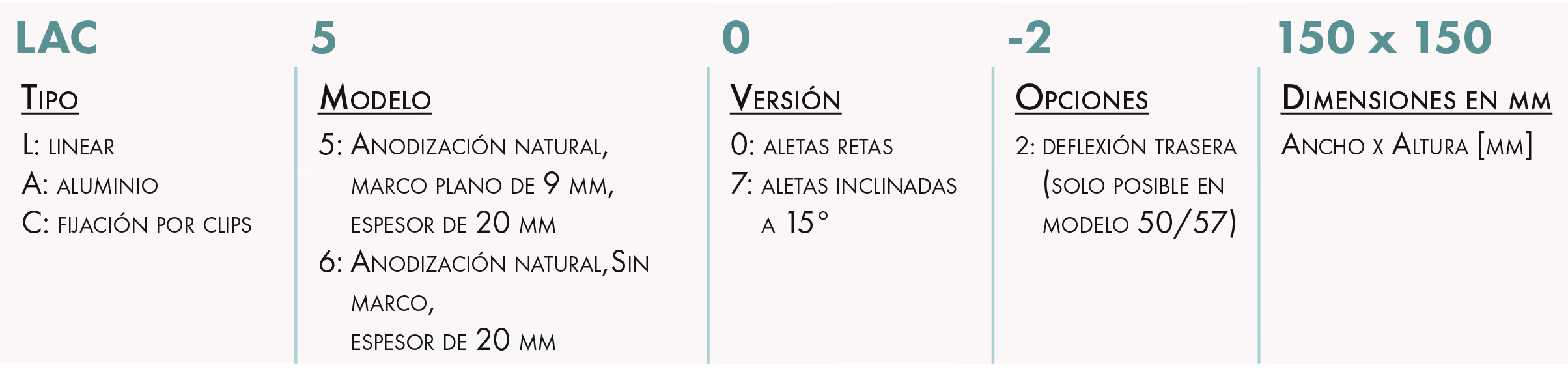

DENOMINACIÓN

APLICACIÓN / USO

Impulsión y retorno, montaje en pared o en techo.

CONSTRUCCIÓN / COMPOSICIÓN

LAC 50/57:

Bastidor instalado en el marco y aletas delanteras fijas rectas (50) o inclinadas a 15º (57), en aluminio.
Montaje mediante puente de montaje o kit especial T-Fix.
Permite un segundo juego de aletas para doble deflexión (opción).

LAC 60/67:

Aletas delanteras fijas rectas (60) o inclinadas a 15º (67), sin marco.
Montaje a través de marco .

Acabado:

Aluminio anodizado en color natural o pintado en blanco RAL 9010 para ambos modelos.

Dimensiones mínimas y máximas autorizadas (LAC 50 / 57 y 60 / 67):

B (anchura) = 200 a continuo (la anchura máxima no tiene límite, excepto para el modelo 60 que no permite el montaje continuo).
H (altura) = 75 a 400 mm.
Longitud máxima de una sección = 1200 mm.
Dimensiones límite 50/57 = disponible a partir de 200 x 75 mm.
Dimensiones límite 60/67 = mínimo 200 x 100 mm | máximo 1200 x 300 mm.
superior Rejillas continuas: para una anchura de hasta 1500 mm, la altura máxima es de 250 mm.

‍

OPCIONES

Otros colores RAL.
compuerta LAC 50/57 puede equiparse con deflectores traseros que permiten la direccionalidad del alcance del aire y/o para su ajuste.
rejilla compuerta En LAC 60/67, el núcleo de puede ser desmontable por muelles y puede incorporar la regulación.

EMBALAJE

Vendido por unidad.

DIMENSIONES

LAC 50

‍

LAC 60

‍

LAC 60 con núcleo extraíble

‍

Dimensiones en mm para todas las versiones.

‍

DETALLE DE LA CONSTRUCCIÓN

LAC 50: estructura instalada en el marco

‍

LAC 60: sin marco

SELECCIÓN

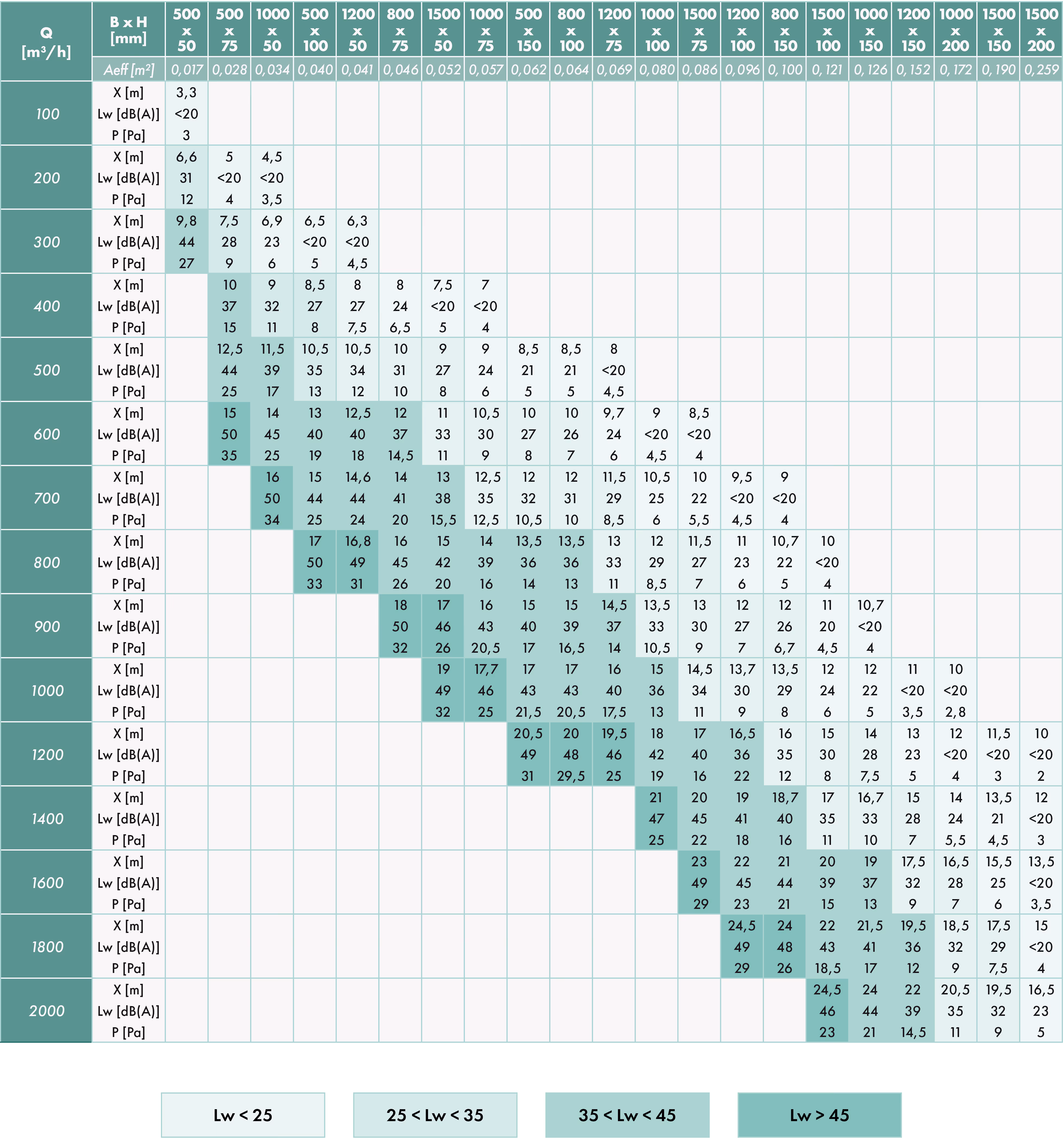

TABLA DE SELECCIÓN PARA LAC 50/57 Y 60/67

INSTALACIÓN

MONTAJE EN MURO O EN EL TECHO

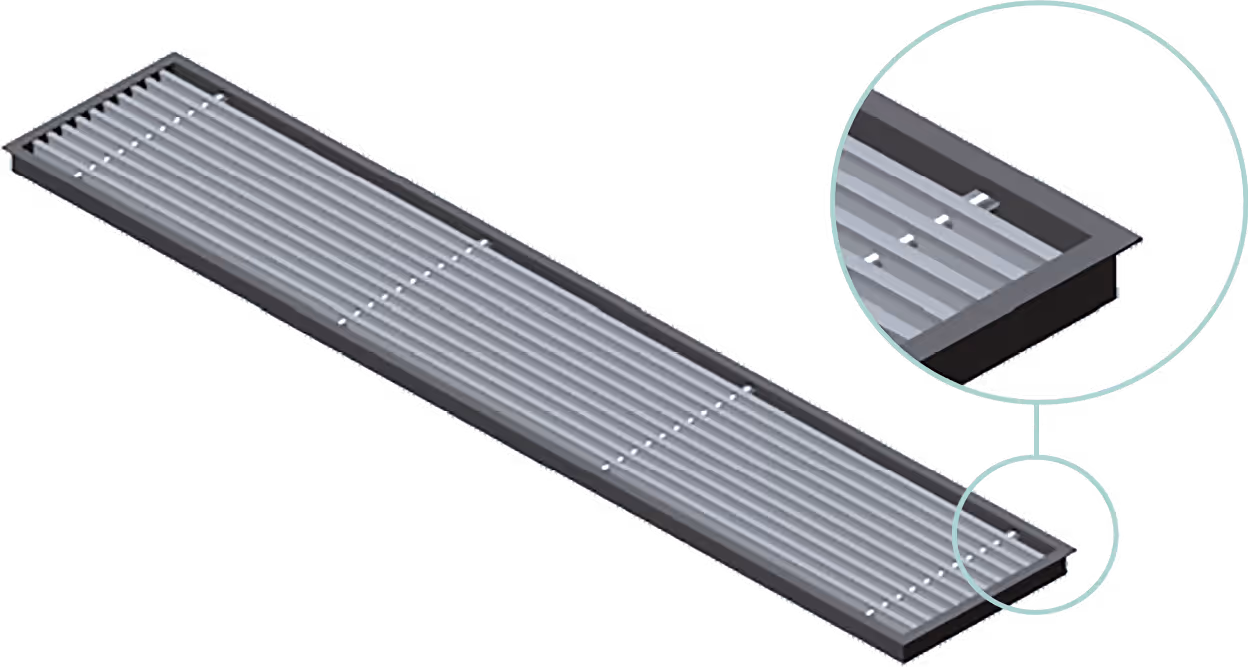

Fijación con tornillos no visibles

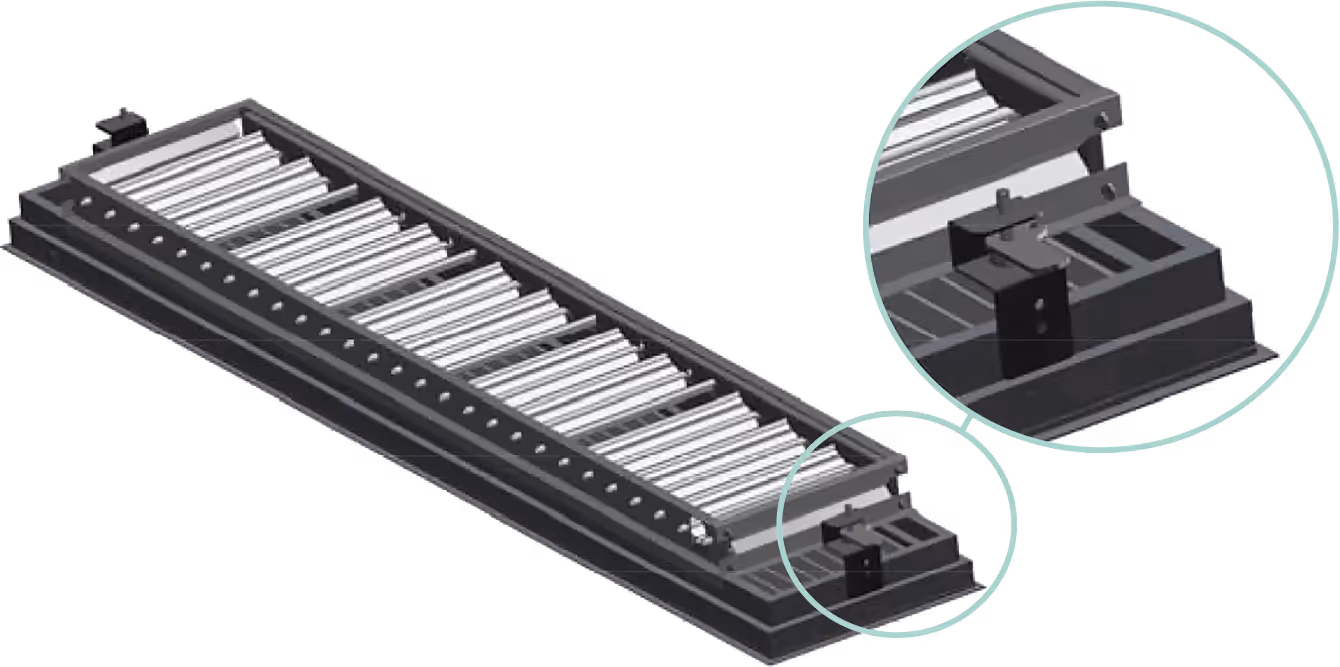

Fijado por el kit especial T-FIX.
Facilita los trabajos de limpieza y mantenimiento de la rejilla.
Para rejillas con una anchura inferior a 600 mm, se necesita 1 kit con 2 piezas de fijación.
Para rejillas con una anchura de superior a 600 mm, se necesitan 2 kits con 4 piezas de fijación.
Para rejillas montadas con compuerta, el kit de fijación T-FIX sólo es compatible con modelos de anchura máxima de 600 mm (1 kit).
Se entrega sin montar.

‍

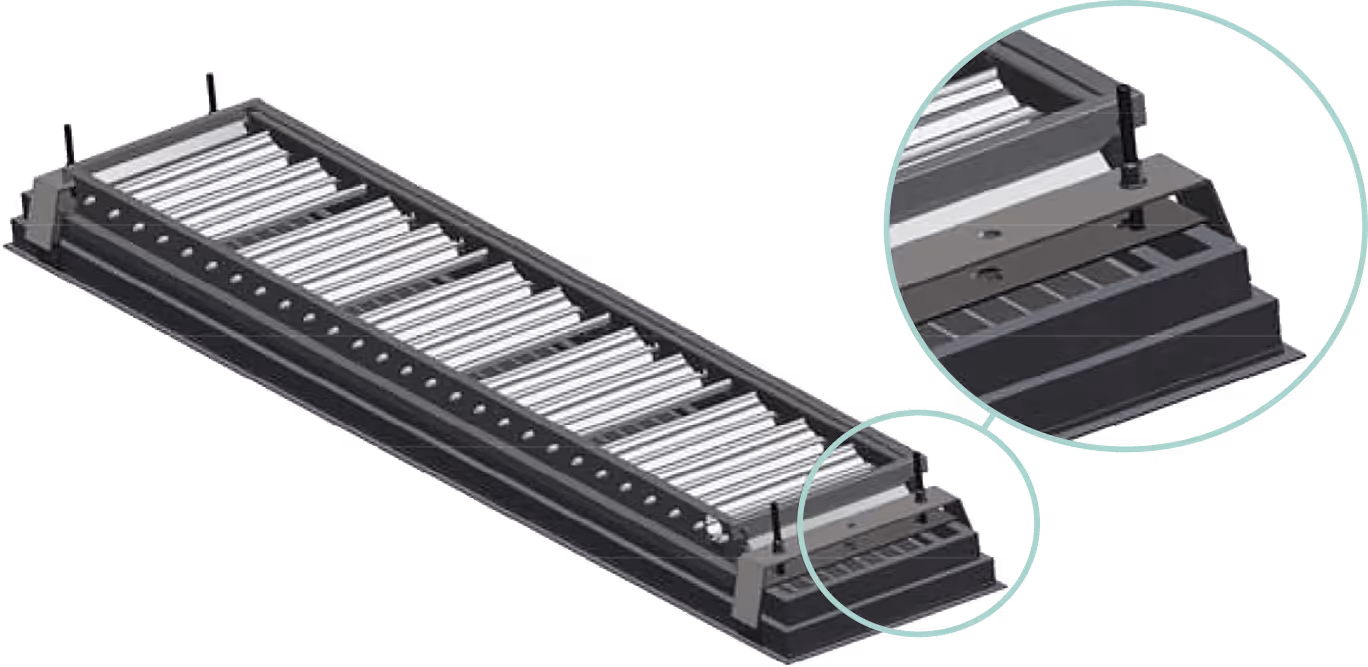

Montaje con puente de montaje

‍

MONTAJE DE COMPUERTA

El registro RFS sólo puede suministrarse si se pide junto con la rejilla original.

‍

La rejilla con deflexión trasera como opción permite modificar el alcance y la forma del flujo de aire en función de las necesidades de la instalación.
