IN-V
difusor lineal de inducción orientable
Este es un texto dentro de un bloque div.
Ventajas
Alto grado de confort.
Dirección de desinflado del aire orientable.
Gran capacidad de inducción.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de fabricación: 1050 mm/1500 mm, de 1 a 4 vías para el IN-V2 y 1 vía para el IN-V3.
- Caudales indicativos de 60 a 400 m³/ (h.m) para el IN-V2 y de 40 a 60 m³/ (h.m) para el IN-V3 (tablas de selección).

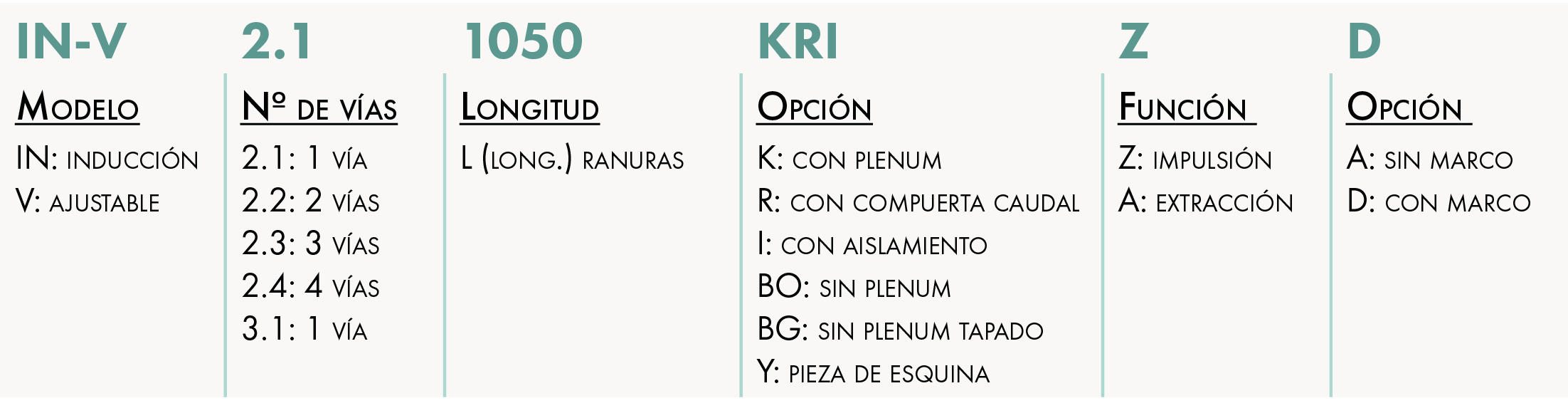

DESIGNACIÓN
APLICACIÓN/USO
- Aplicaciones del sector terciario: oficinas, espacios comerciales, hoteles, restaurantes, etc.
- Para la instalación en techos donde se requiere un ajuste manual del ángulo de inflado del difusor.
CONSTRUCCIÓN/COMPOSICIÓN
- Cuerpo y aros en aluminio extruido.
- Elementos de descarga en plástico.
- Fijación al techo mediante tornillos.
- Acabado disponible: aluminio anodizado natural o pintado blanco RAL 9010.
- Elementos de descarga de forma cilíndrica a negra.
OPCIONES
- Otros colores RAL.
- Elementos de descarga cilíndricos pintados de blanco RAL 9010.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
PRINCIPIO DE FUNCIONAMIENTO
Ajuste estándar de la dirección de insuflación
- Cuando se utilice para soplar aire, el IN-V se suministrará con un ángulo de descarga preajustado de 0 a 40º, a fin de garantizar una buena distribución de todo el chorro de aire.
- Este ángulo puede variar ligeramente según las diferencias de temperatura y la estructura de la superficie del techo.
Figura 2 (A+B): trayectoria del chorro de aire hecha visible con Fumitest
CRUCES Y PESOS

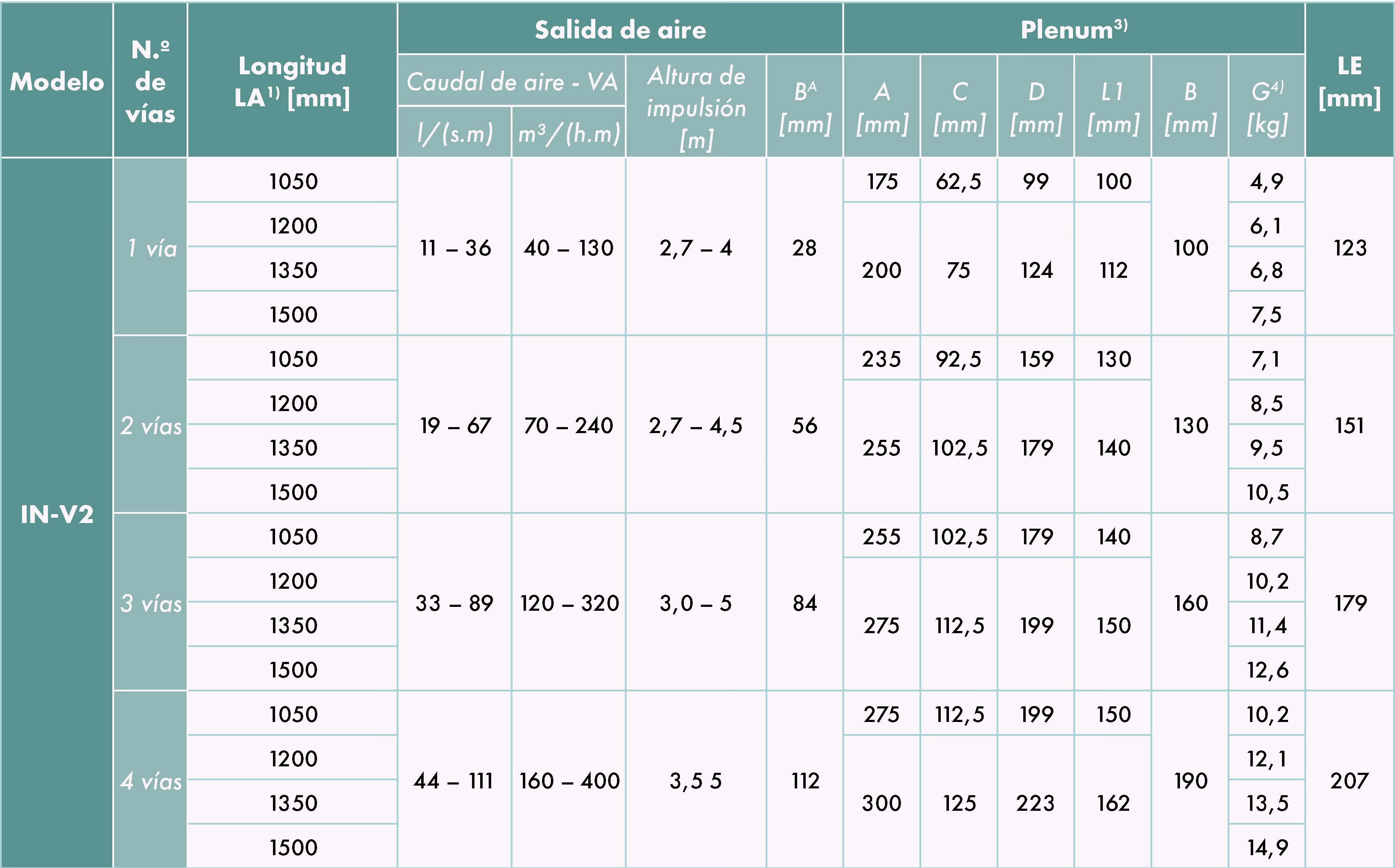

Tipo IN-V2 con perfil de contacto facial
Totalmente sin revestimiento acústico.
Completo con revestimiento acústico opcional y registro de control de flujo
Perfil de contacto à face
Ejemplo: para techos metálicos
(2) Modelo de 2 a 4 ranuras
Perfil de soporte de techo
Ejemplo: para techos de pladur
(2) Modelo de 2 a 4 ranuras
Difusor con perfil de soporte lateral en el techo 1b
2) Accesorios: piezas angulares para los extremos 1c para IN-V2, suministradas sin apretar con tornillos de apriete
3) Pleno con 2 o más picaduras disponible, consúltenos.
4) Pesos indicados para la variante con revestimiento acústico; sin revestimiento acústico, los valores se reducen en aproximadamente 0,5 kg.
Leyenda:

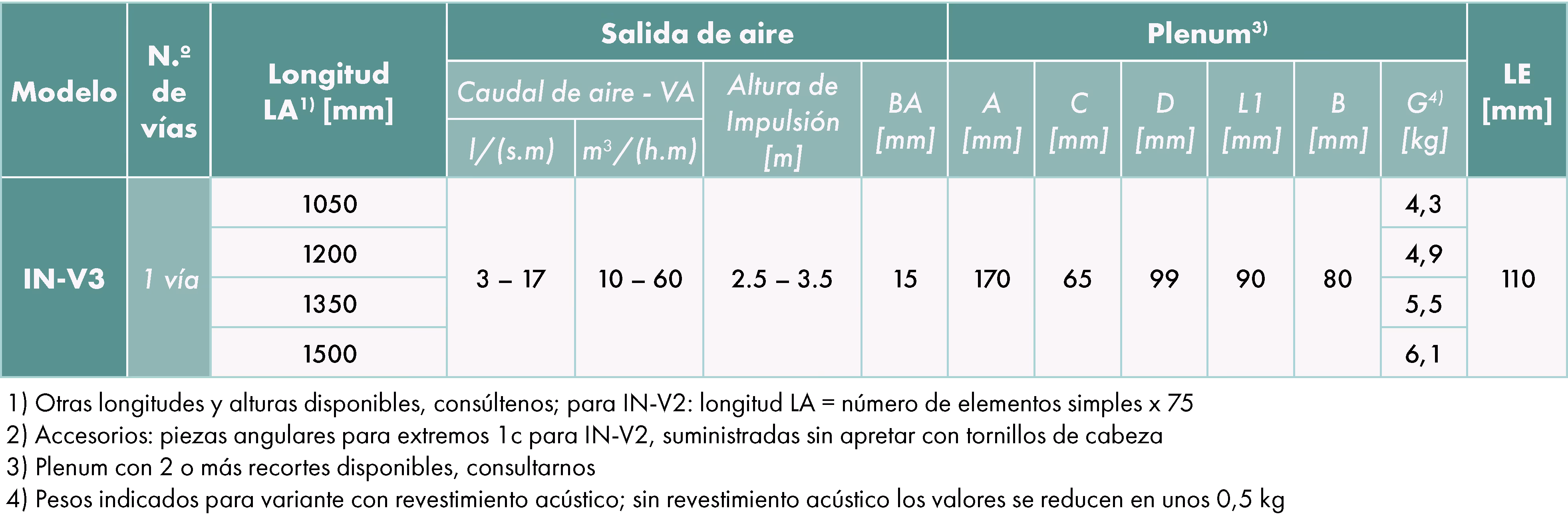

Tipo IN-V3 con perfil de contacto facial
Totalmente sin revestimiento acústico.
Tipo IN-V3 con perfil de soporte fijo
Completo con revestimiento acústico opcional y registro de control de flujo.
Perfil de contacto à face
Ejemplo: para techos metálicos.
Perfil de soporte de techo
Ejemplo: para techos de pladur.
Difusor con soporte de techo, perfil lateral 1b, extraíble del tabique
Leyenda:
SELECCIÓN

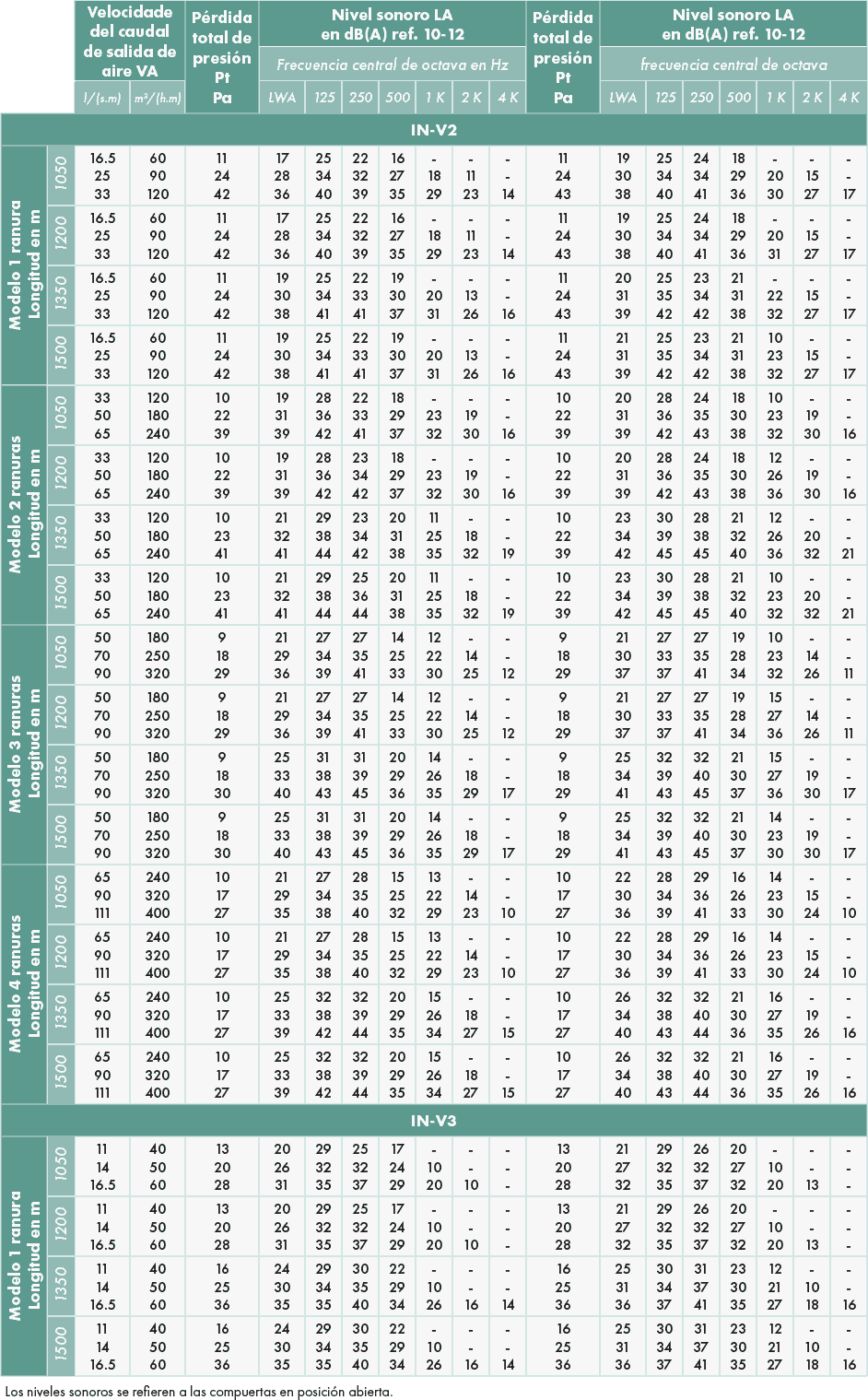

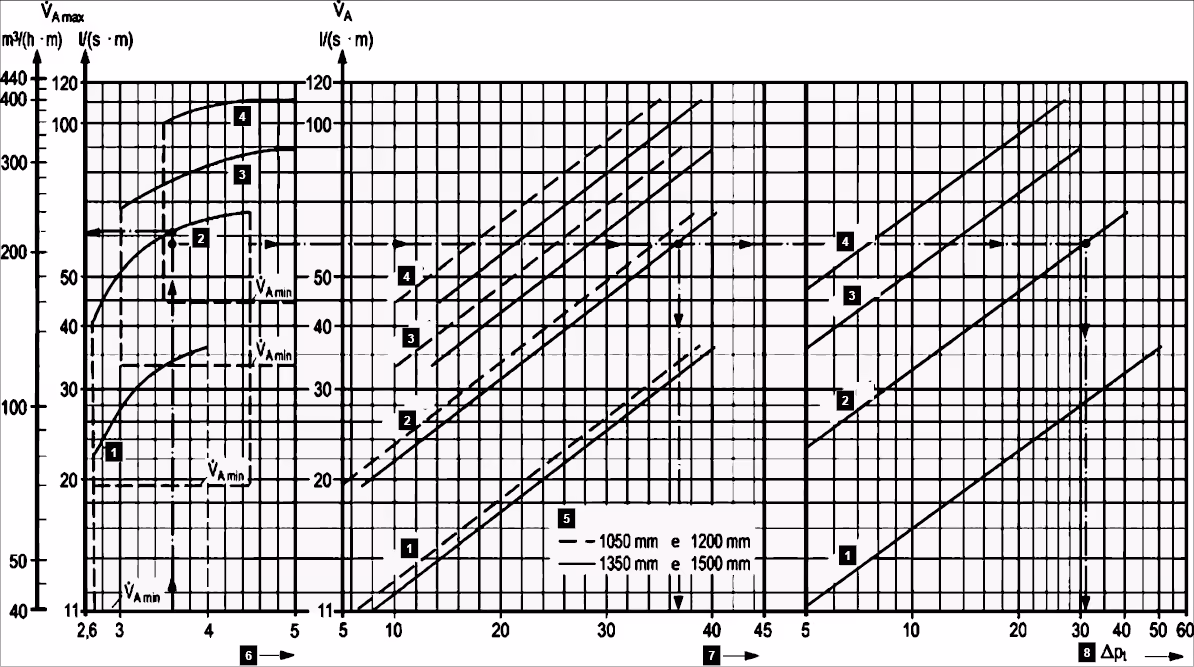

TABLA DE SELECCIÓN PARA IN-V2
(2) 2 ranuras
(3) 3 ranuras
(4) 4 ranuras
(5) Longitud del difusor
(6) Altura de insuflación H en m
(7) Potencia acústica L en dB (a) ref. 10W
(8) Pérdida de carga total en Pa
TABLA DE SELECCIÓN PARA IN-V3
(2) Longitud del difusor
(3) Altura de insuflación H en m
(4) Potencia acústica L en dB (A) ref. 10W
(5) Pérdida total de carga en PA
- Los valores del esquema de pérdida de presión y el nivel de sonido se aplican a un difusor completo instalado, con un revestimiento acústico en la dirección de descarga de 0º a 40º, así como un registro de flujo incorporado en la posición abierta.
- Si la cámara no tiene revestimiento acústico, el nivel sonoro es superior en unos 12 dB (A) ref.10-12, pero la pérdida de presión permanece inalterada.
- Si el registro de flujo está cerrado, el nivel sonoro será unos 26 dB (A) ref. 10-12 más alto, mientras que la pérdida de presión se duplica e incluso se triplica en algunos casos.

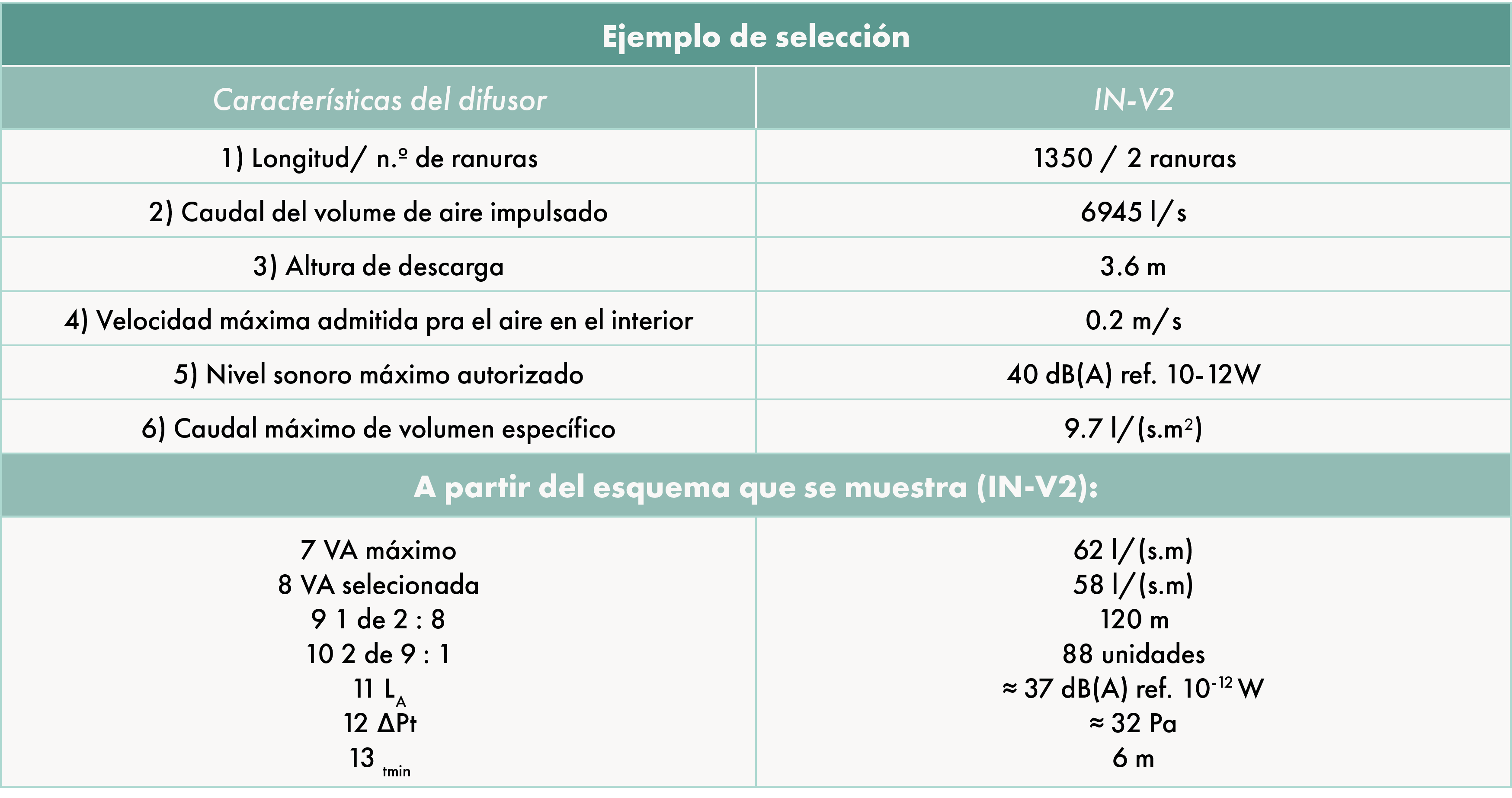

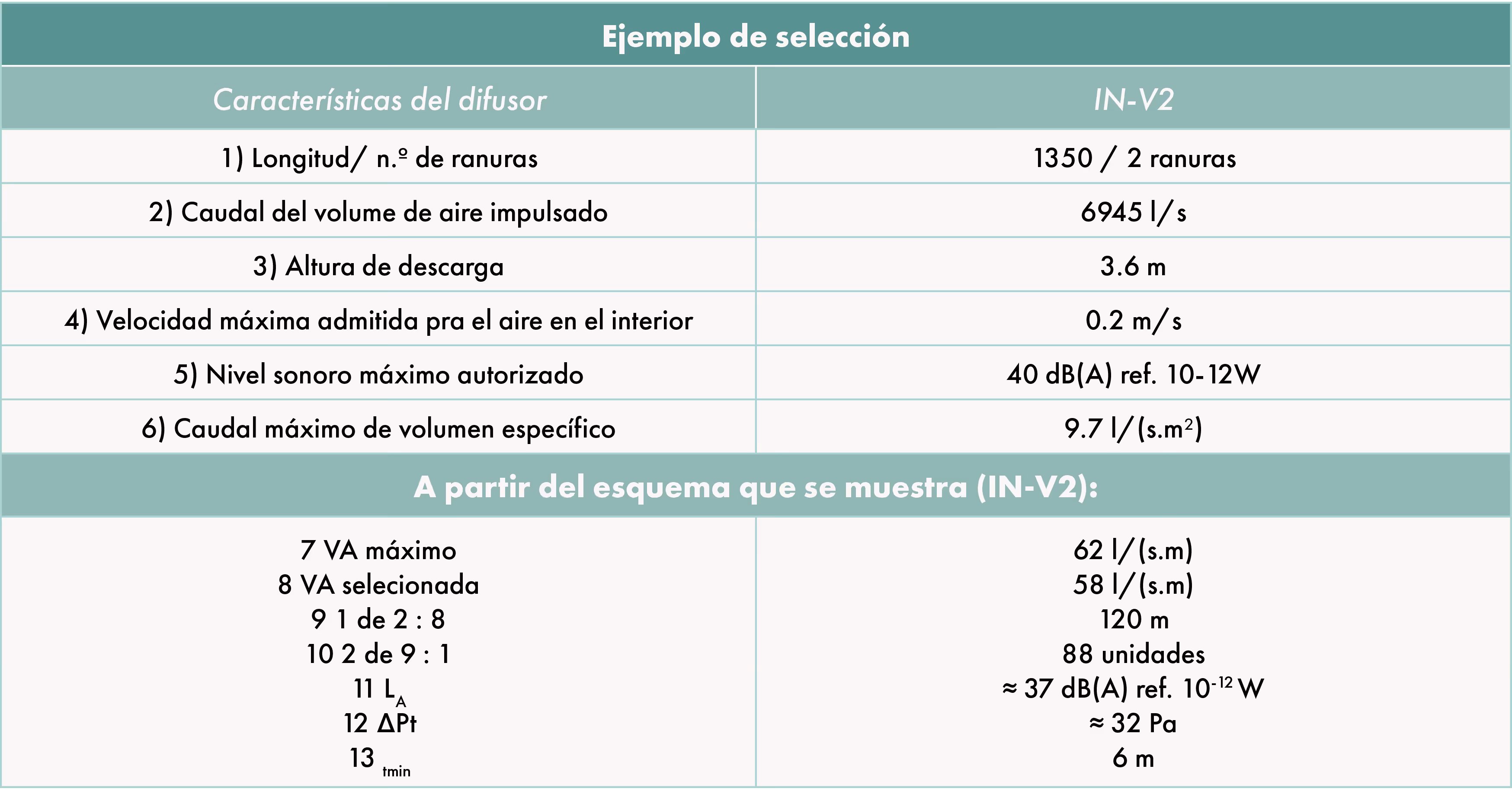

TABLA DE SELECCIÓN PARA IN-V2 E IN-V3
INSTALACIÓN
ACCESORIOS
