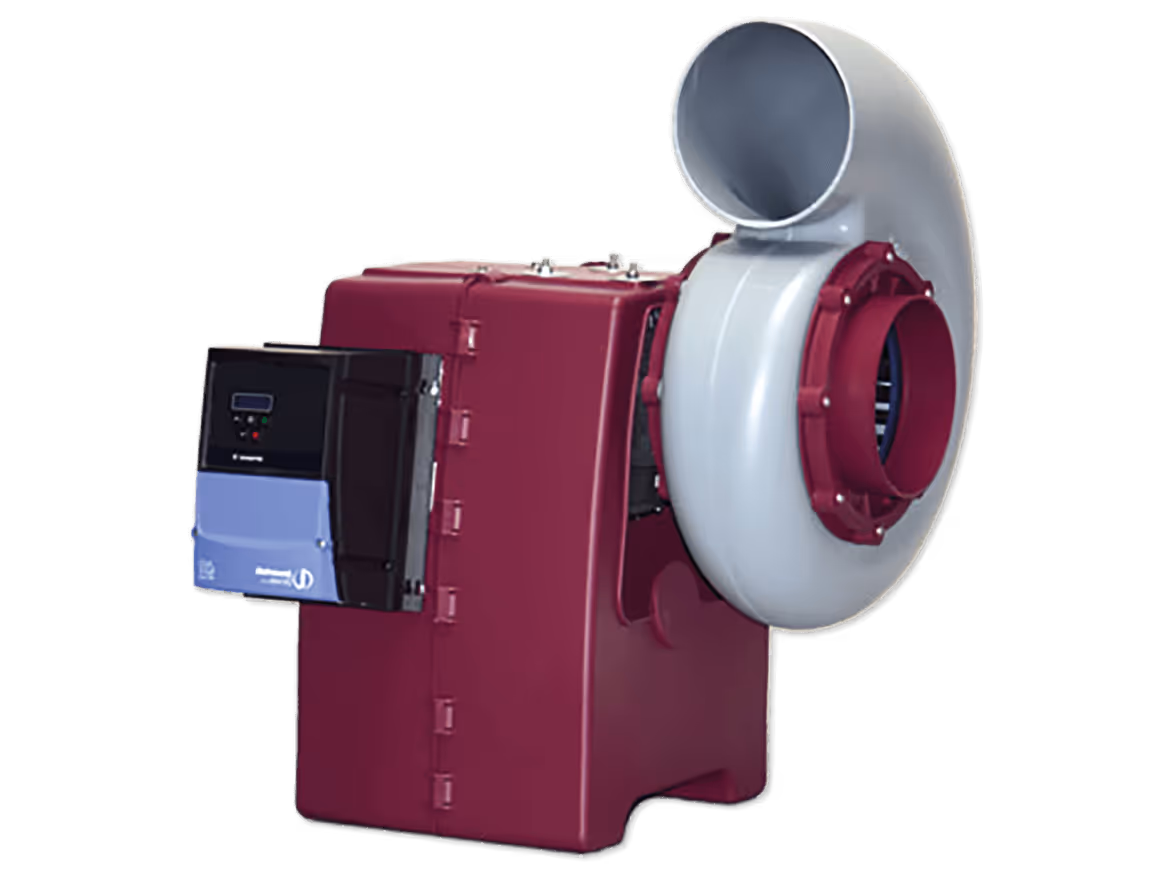

Ibiza® ECM
motoventilador de polipropileno para entornos corrosivos con motor EC de bajo consumo
Ventajas
Motor EC de bajo consumo.
Construcción en polipropileno.
Acoplamiento directo.
DESCRIPCIÓN TÉCNICA
GAMA
- Compuesta por 5 modelos y 2 versiones: Ventilador con base de soporte o para cubierta: 125 - 160 - 200 - 250 - 315.
- Caudales hasta 8000 m³/h.
- Presión hasta 1000 Pa.
DESIGNACIÓN
APLICACIÓN/USO
- Indicado para las industrias química, farmacéutica, laboratorios (como campana de extracción), artes gráficas, agroalimentaria, papelera, entre otras, y para la extracción de aire en entornos corrosivos.
- Instalación posible tanto en interior (con base de soporte estándar y controlador a distancia IP 20) como en exterior (con base de soporte de alta protección y controlador a distancia IP 66).
CONSTRUCCIÓN/COMPOSICIÓN
Voluta:
- Voluta monobloque fabricada en polipropileno (PP) de calidad alimentaria con virola plana circular en la aspiración y en la descarga.
- Tornillos de acero inoxidable.
Turbina:
- Turbina de acción en polipropileno (PP) equilibrada estática y dinámicamente, instalada en el extremo del eje del motor.
- Núcleo y protección del núcleo en polipropileno (PP).
Base de soporte del ventilador:
- Versión estándar en chapa de acero pintada.
- Versión de alta protección en polipropileno, que cubre el motor, para instalación en exterior: color granate RAL 4004.
Montaje en cubierta - esta opción incluye:
- Base de soporte.
- Protección contra la lluvia.
- Rejilla de impulsión.
Motorización:
- Motor ECM (conmutación electrónica) con rotor externo, IP55, clase F.
- Versión monofásica con controlador integrado, caja del potenciómetro IP 65.
- Versión trifásica con controlador IP 66, conectado por cables y fijado en el soporte alto de protección o en la cubierta, potenciómetro integrado en el bloque de terminales del variador.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES

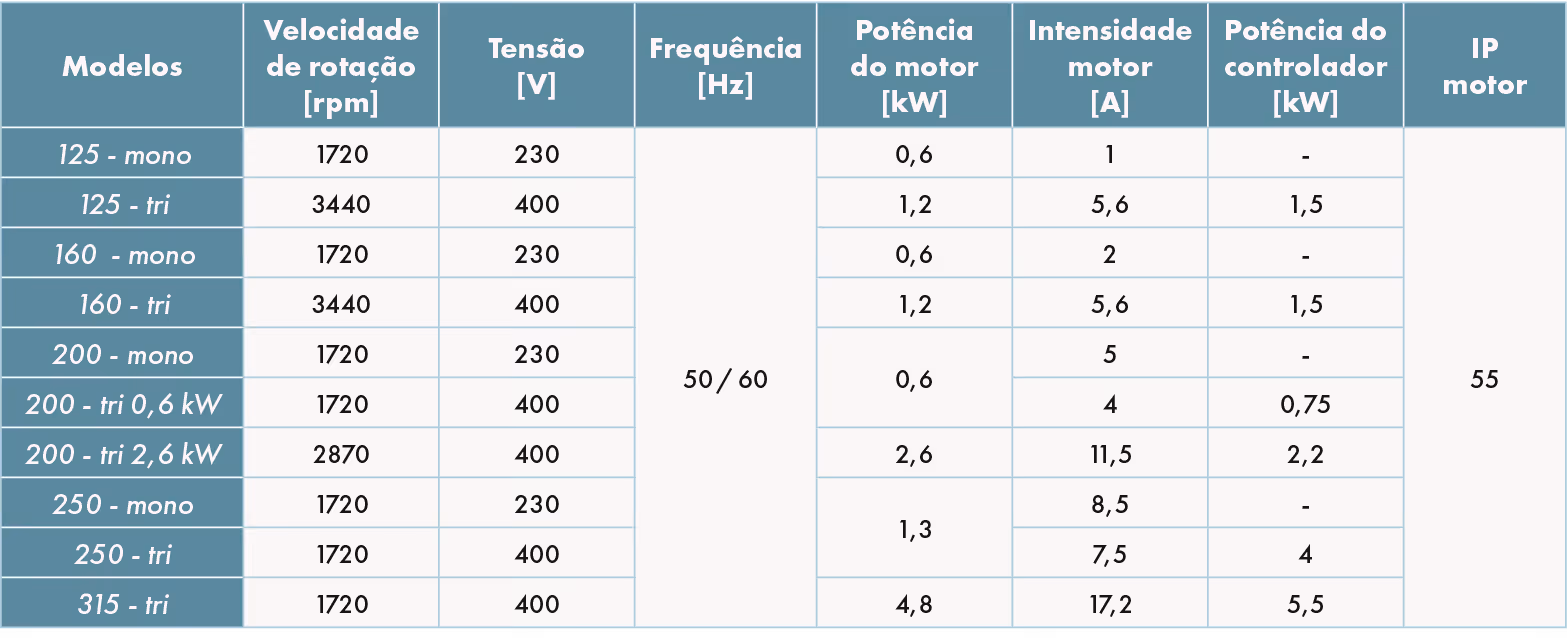

CARACTERÍSTICAS TÉCNICAS
Nota importante sobre los interruptores: en los modelos monofásicos y con controlador IP 20 el interruptor no se suministra; en los modelos con controlador IP 66 y de cubierta el interruptor se suministra, cableado, no montado.
LÍMITES DE UTILIZACIÓN
- Límites de temperatura: 60 °C en uso continuo.

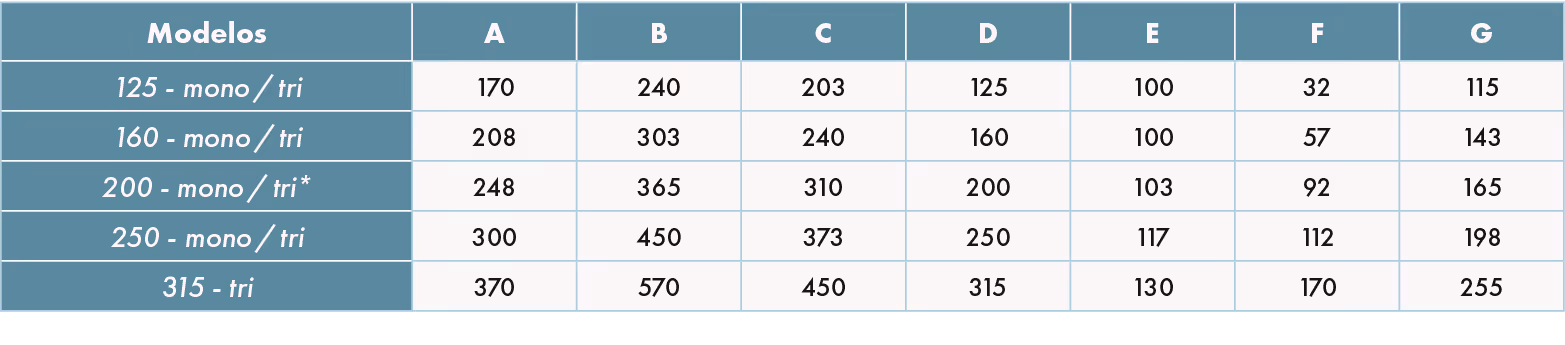

DIMENSIONES Y PESOS
Ventilador con base de soporte

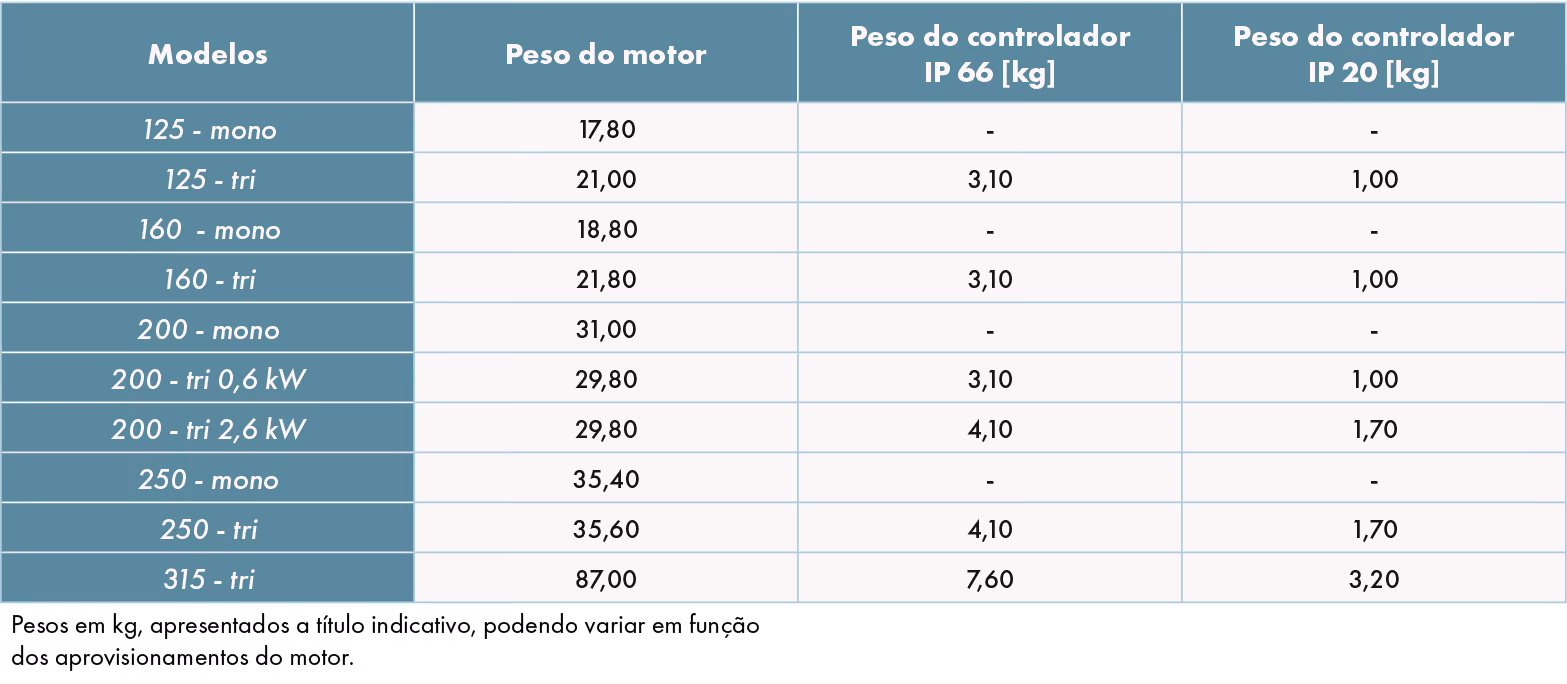

Pesos del motor y del controlador
Ventilador de cubierta
Dimensiones del controlador
Versión trifásica IP 66
SELECCIÓN

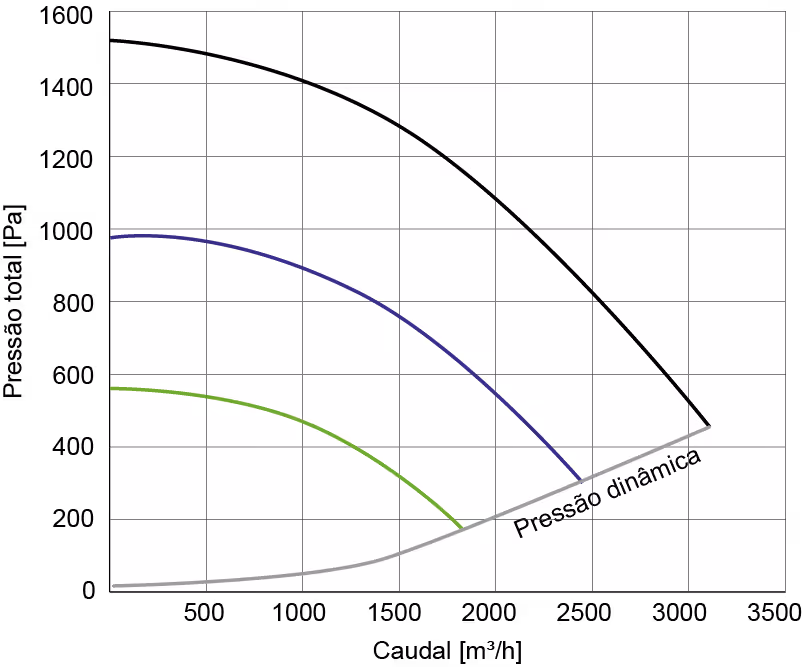

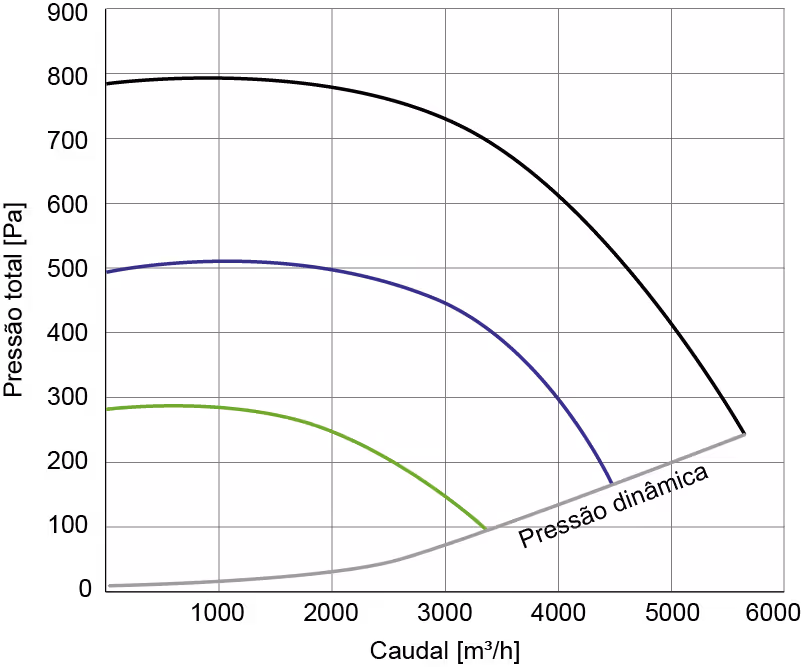

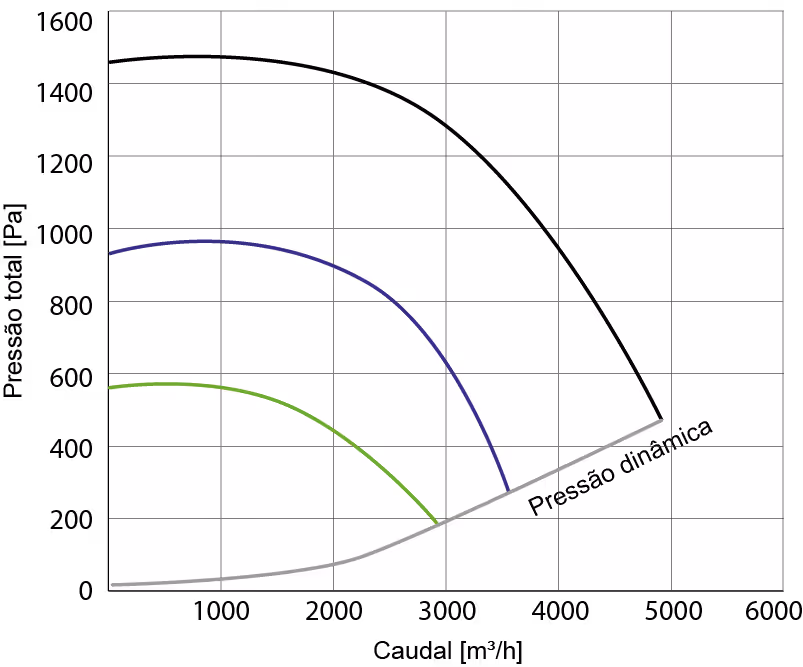

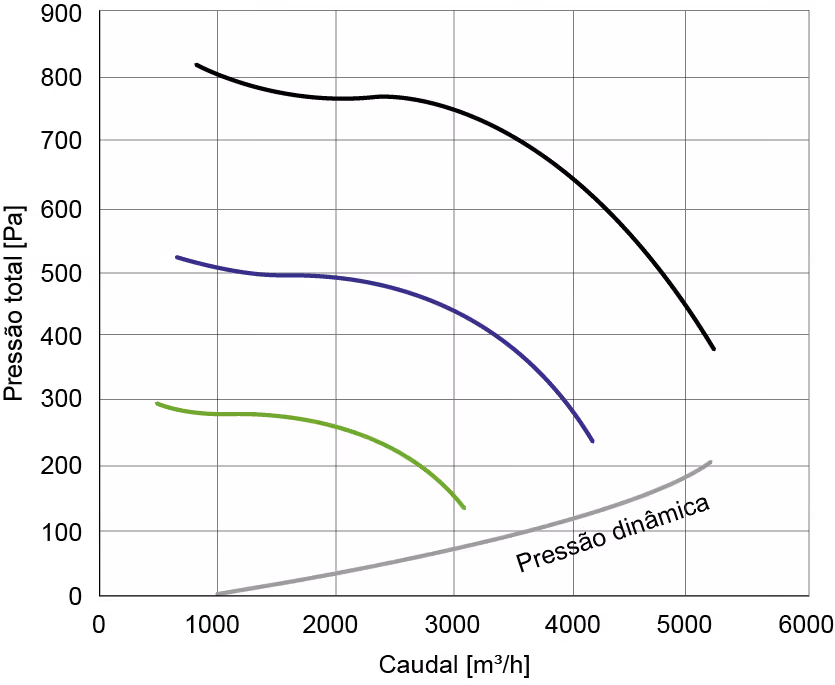

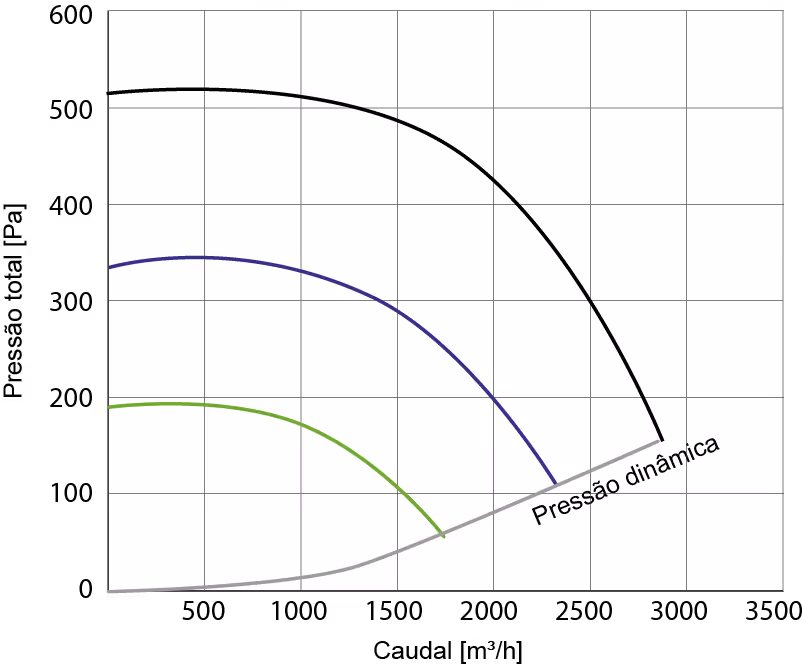

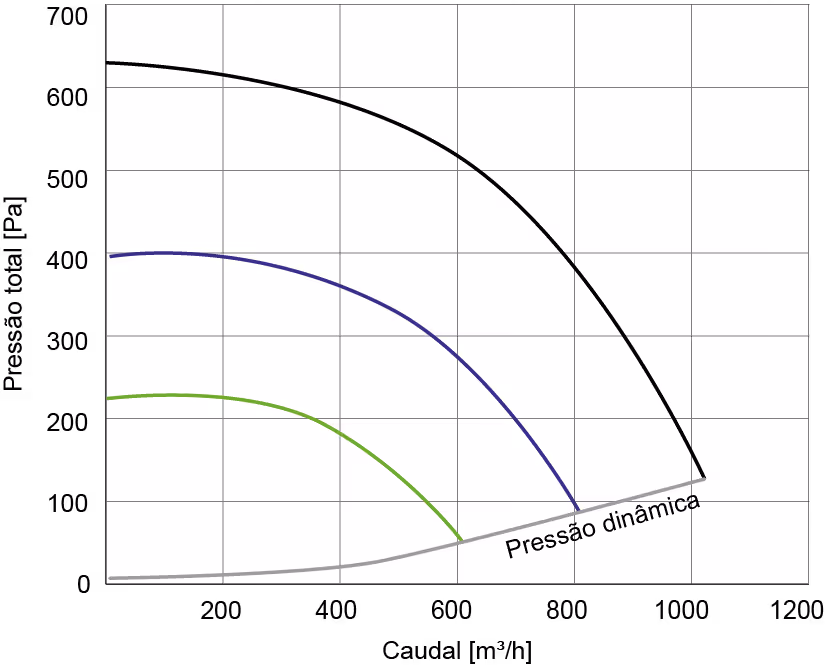

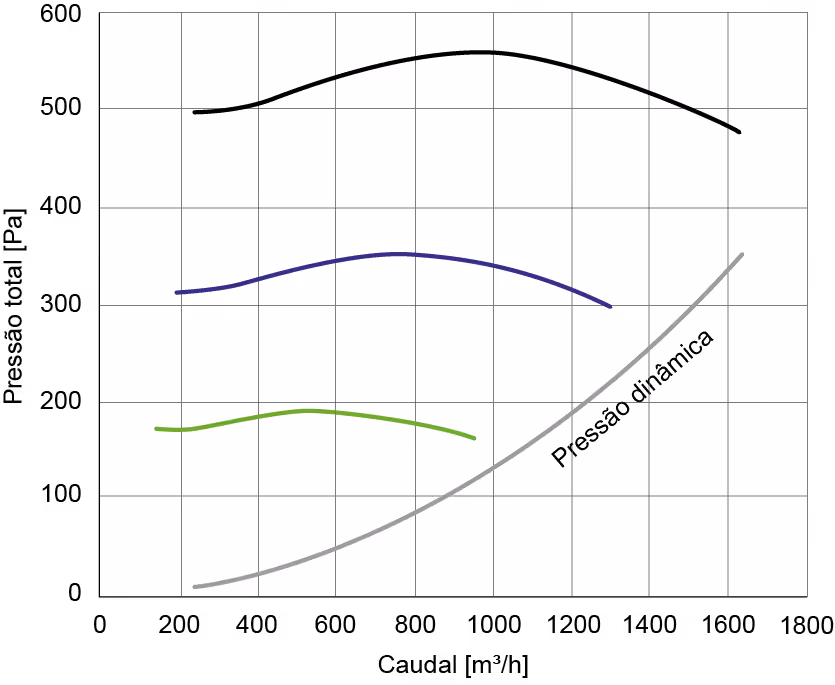

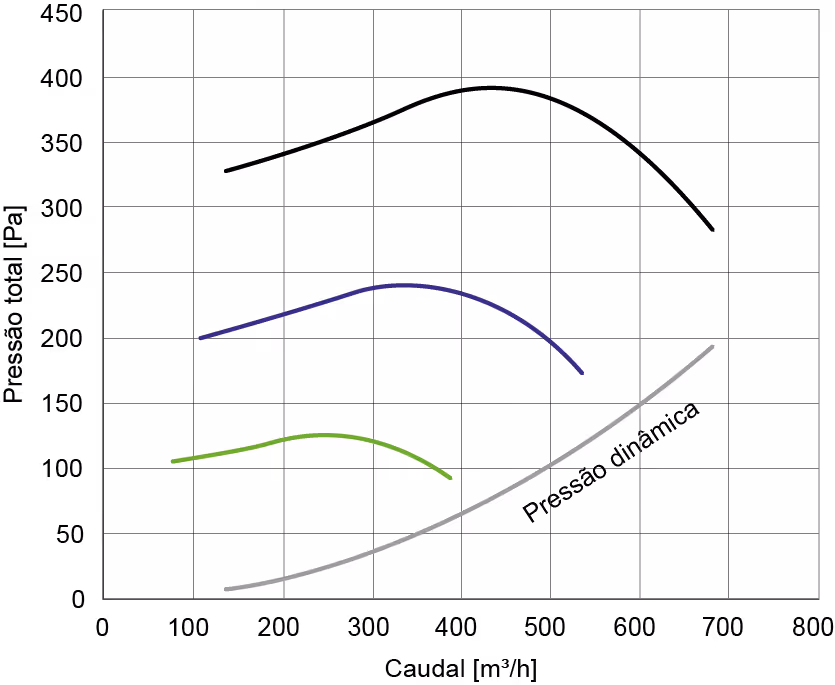

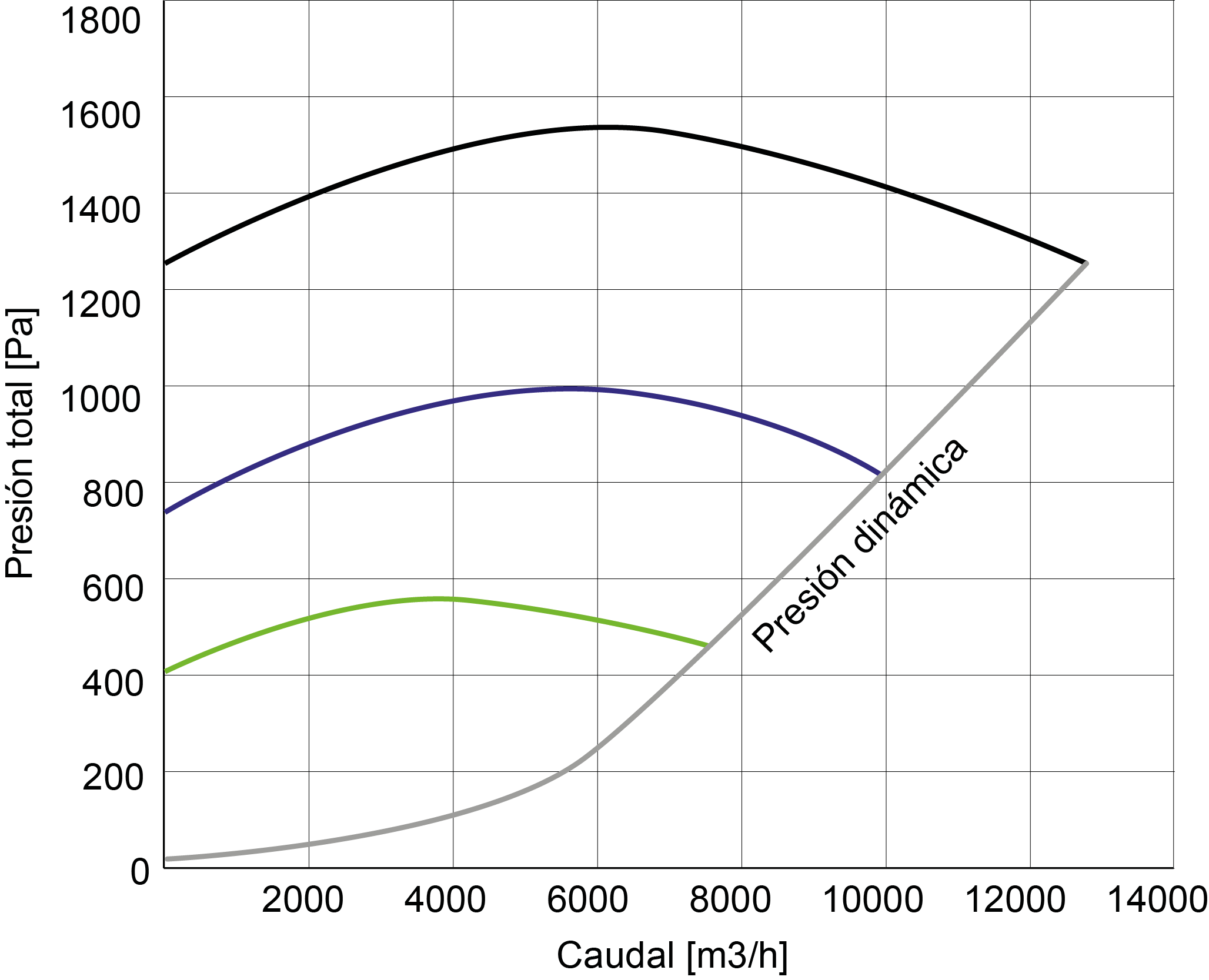

CURVAS DE SELECCIÓN PARA IBIZA® ECM
- Rendimientos válidos para aire a 20° C, a presión atmosférica y densidad del aire de 1,2 kg/m³.
- Rendimientos conformes a la norma EN ISO 5801 tipo D.
Modelo 125 Trifásico
Modelo 160 Trifásico
Modelo 200 Trifásico 0,6 Kw
Modelo 200 Trifásico 2,2 Kw
Modelo 250 Trifásico
Modelo 315 Trifásico
Modelo 125 Monofásico
Modelo 125 S Monofásico
Modelo 160 Monofásico
Modelo 160 S Monofásico
Modelo 200 Monofásico
Modelo 250 Monofásico
Las curvas de selección aquí presentadas son indicativas y pueden sufrir modificaciones de acuerdo con la evolución de la gama France Air: por favor, consúltenos para más información.
Resultados
INSTALACIÓN
ORIENTACIONES
Vista lateral del motor
Únicas orientaciones disponibles para el modelo 315: LG (todas).
INSTALACIÓN
- El ventilador debe instalarse sobre un soporte rígido y totalmente plano.
- El peso del soporte debe ser, como mínimo, el doble del peso del ventilador.
- Es fundamental respetar la horizontalidad del soporte para un buen funcionamiento del ventilador sin vibraciones.
- Para asegurar un buen aislamiento de las vibraciones, es necesario que el ventilador se coloque sobre soportes antivibratorios y esté equipado con una junta flexible para las conexiones a la red.
- En la instalación en cubierta, es imperativo asegurar la estanqueidad entre la base del ventilador y el soporte.
ACCESORIOS
Junta flexible de PVC para la gama Ibiza®
Permite asegurar el aislamiento de las vibraciones entre el ventilador y el conducto.
Para aspiración y retorno.
Tener en cuenta 2 abrazaderas por junta (de acero inoxidable), a pedir por separado.
Evolys® One - PWM
Control de caudal del 0 al 100 % en ventiladores con motor EC.
Disponible en versiones de 0-10 V o PWM de larga distancia.
Montaje empotrado o en superficie, en caja IP 54.
Aplicable también con variador de tensión o de frecuencia equipados con entrada de 0-10 V.
Consulte AQUÍ la ficha del producto para más información.
Controlador de laboratorio para la gama Ibiza®
Soporte de alta protección
Este soporte está fabricado en polipropileno y permite cubrir el motor cuando el motoventilador se encuentra instalado en el exterior.
Difusor de retorno con rejilla
Visera circular de PVC equipada con rejilla antipájaros (incluida en la instalación de cubierta).
Compuerta antirretorno
Construido en PVC, equipado con una compuerta circular de PVC, con conexión macho / hembra.
Evita situaciones de contraventilación cuando el ventilador se detiene.
Compuerta de regulación de caudal
Estructura y lama de PVC, equipada con mando de regulación.
Permite crear una pérdida de carga suplementaria para modificar el caudal.
Disponible en versión motorizada (TOR 230 V o modulación 0-10 V).
