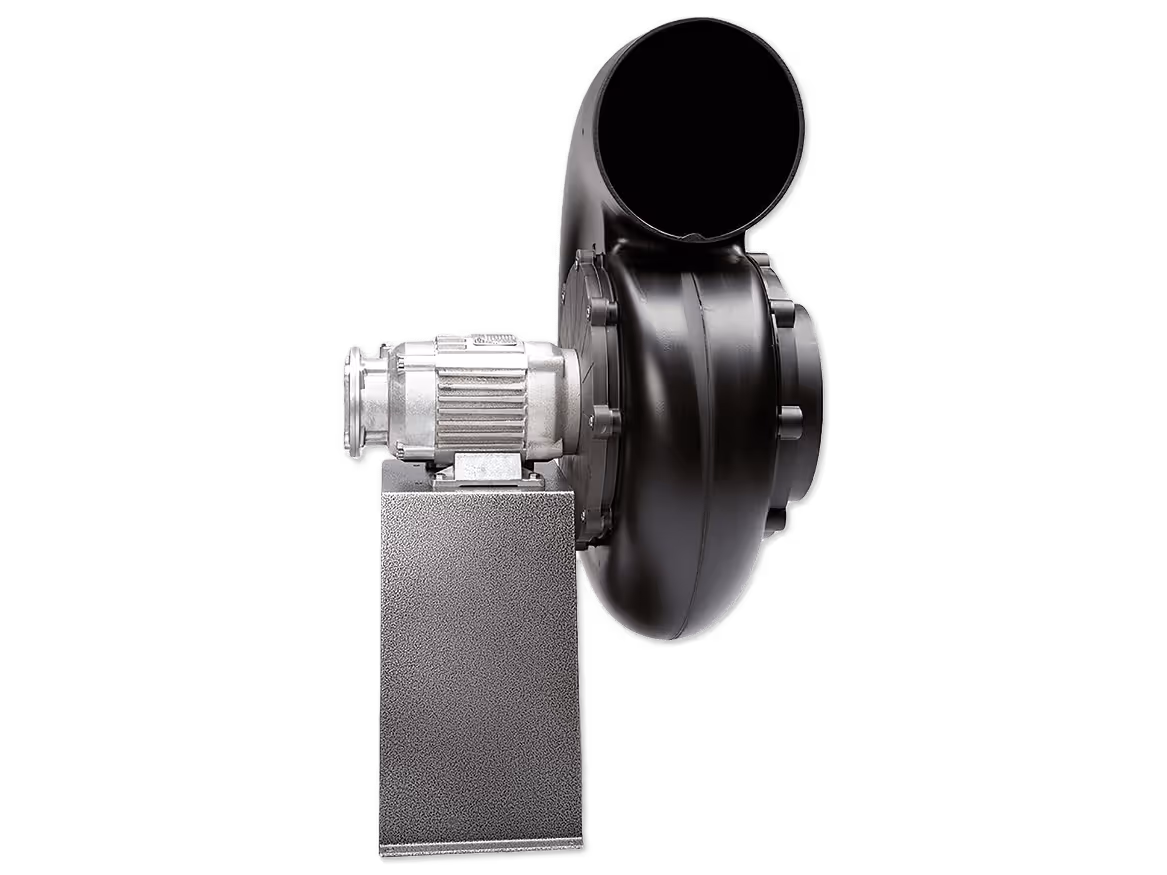

Ibiza® ATEX
moto-ventilador en polipropileno para atmósferas explosivas
Ventajas
Utilización en entornos explosivos (ATEX).
DESCRIPCIÓN TÉCNICA
GAMA
- Motoventilador ATEX CE EX II 3G IIC T4: para zona 2 con gas inflamable perteneciente al grupo II C y que tenga una temperatura de autoignición inferior a 135°C.
- Compuesto por 5 modelos y 2 versiones:
- Ventilador con soporte de base: 125 - 160 - 200 - 250 - 315.
- Ventilador para cubrir: 125 - 160 - 200 - 250 - 315.
- Caudales de hasta 9000 m³/h.
- Presión hasta 1100 Pa.
DENOMINACIÓN
APLICACIÓN / USO
- Atmósferas explosivas.
CONSTRUCCIÓN / COMPOSICIÓN
Voluta:
- Voluta monobloc envuelta en polipropileno (PP) alimentario con cuello circular plana en aspiración y retorno.
- Visera de acero inoxidable.
Turbina:
- Hélice de polipropileno (PP) equilibrada estática y dinámicamente, instalada en el extremo del eje del motor.
- Núcleo de polipropileno (PP) y protección del núcleo.
Base de apoyo de los fans:
- Versión estándar en chapa de acero pintada.
- Versión de polipropileno de alta protección, incluido el motor, para instalación en exteriores.
- Del modelo 125 al 250: color grená RAL 4004.
- Modelo 315: color gris.
Montaje en el techo:
- Esta opción incluye:
Base de apoyo.
Cubierta antilluvia.
Rejilla de impulsión.
Motorización ATEX:
- Motor de pie y llanta (B 34), IP 55, clase F, servicio S1, sin ipsotermo, sonda PTC como opción.
- 1 velocidad: trifásica 230/400 V - 50 Hz.
- 2 velocidades: trifásica 400 V / 50 Hz.
- Interruptores no suministrados.
Piezas de repuesto:
- Para mantener la conformidad con el PV, cualquier sustitución de piezas (motor, turbina, etc.) debe realizarse en fábrica.
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES Y PESOS
Ventilador con base de apoyo
Pesos con motor estándar

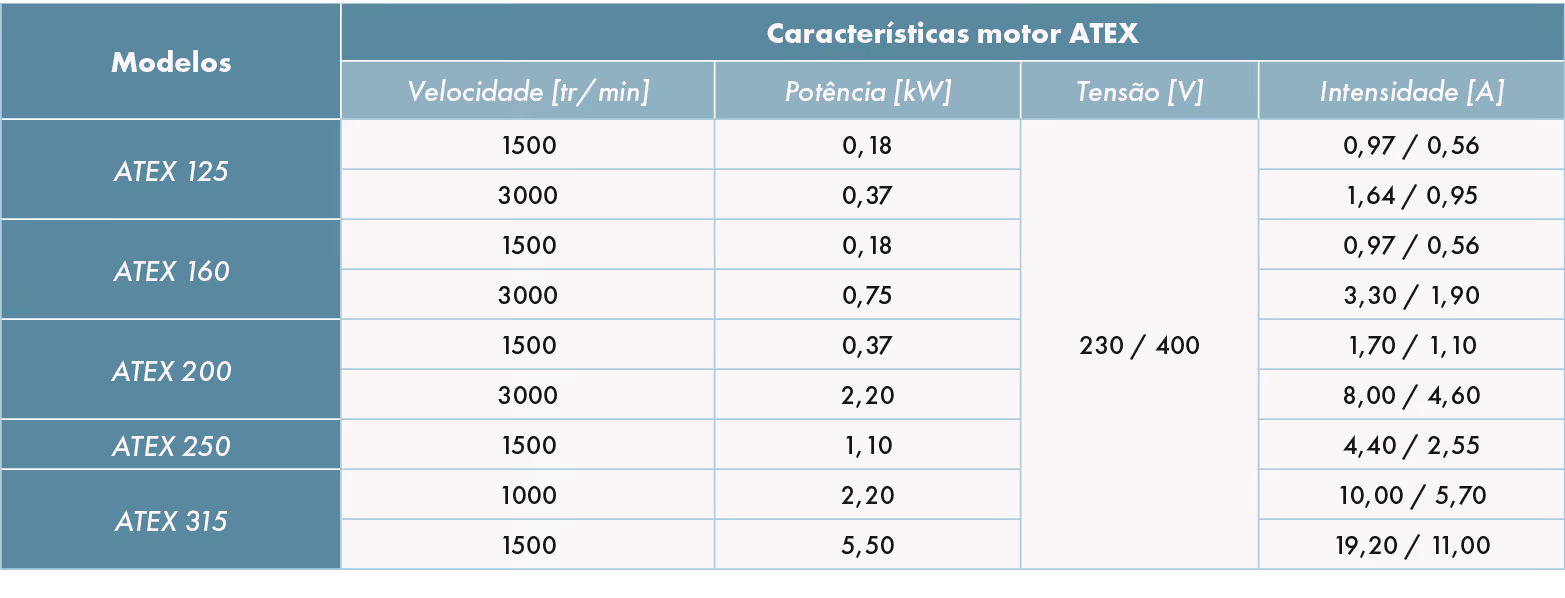

CARACTERÍSTICAS TÉCNICAS
<spanclass=”text-nota”>Nota importante sobre os interruptores: não fornecidos.</span>
SELECCIÓN
CURVAS DE SELECCIÓN PARA IBIZA® ATEX
- Rendimientos válidos para aire a 20° C, presión atmosférica y densidad del aire de 1,2 kg/m³.
- Prestaciones según la norma EN ISO 5801 tipo D.
Modelo 125
Modelo 160
Modelo 200
Modelo 250
Modelo 315
INSTALACIÓN
ORIENTACIONES
Vista lateral del motor
<spanclass=”text-nota”>Orientações disponíveis para o modelo 315 - LG (todas).</span>
INSTALACIÓN
- El ventilador debe instalarse sobre un soporte rígido y completamente plano. El peso del soporte debe ser al menos el doble del peso del ventilador.
- Es imprescindible respetar la horizontalidad del soporte para un buen funcionamiento del ventilador sin vibraciones.
- Para garantizar un buen aislamiento de las vibraciones, el ventilador debe colocarse sobre soportes antivibratorios y estar provisto de una junta flexible para las conexiones a la red.
- Cuando se instala en un tejado, es imperativo asegurar estanqueidad entre la base del ventilador y el soporte.
ACCESORIOS
Junta de PVC flexible para la gama Ibiza®.
Garantiza el aislamiento de las vibraciones entre el ventilador y conducto.
Para la aspiración y el retorno.
Tener en cuenta 2 abrazaderas por junta (de acero inoxidable), a pedir por separado.
Indusbox
Caja de atenuación acústica.
Convertidor de frecuencia para Ibiza® ATEX
No aplicable a los modelos monofásicos.
Sonda PTC obligatoria para la aplicación de la gama.
Soporte de alta protección
Este soporte está fabricado en polipropileno y permite cubrir el motor cuando la moto-ventilador está instalada en el exterior.
Difusor de retorno con rejilla
Visera circular de PVC provista de red antipájaros (incluida en la instalación de la cubierta).
