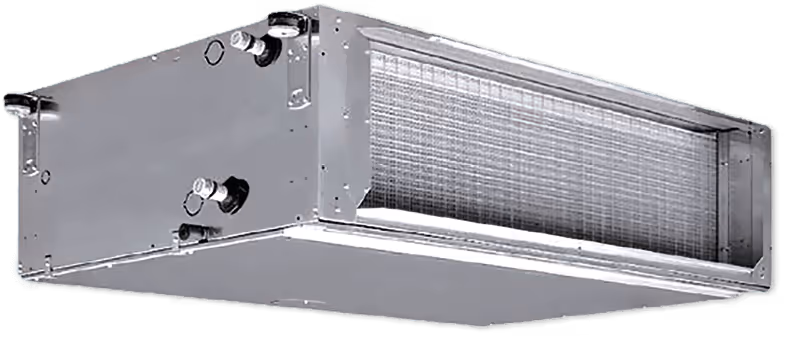

Hégoa® 2 DFC
ventiloconvector de conducto de alta presión
Este es un texto dentro de un bloque div.
Ventajas
Alta potencia.
Posibilidad de filtrar M6.
Altura reducida.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 7 modelos: caudal de 400 a 6500 m³/h.
- 2 versiones: 2 tubos o 4 tubos.
- Batería principal: 3 o 4 fusibles (Hégoa® 2 DFC de 1 a 5), 4 o 6 fusibles (Hégoa® 2 DFC 6 y 7).
- Batería adicional: 1 o 2 fusibles.
- Presión estática máxima disponible: 180 Pa (Hégoa® 2 DFC 1-5) o 400 Pa (Hégoa® 2 DFC 6&7).

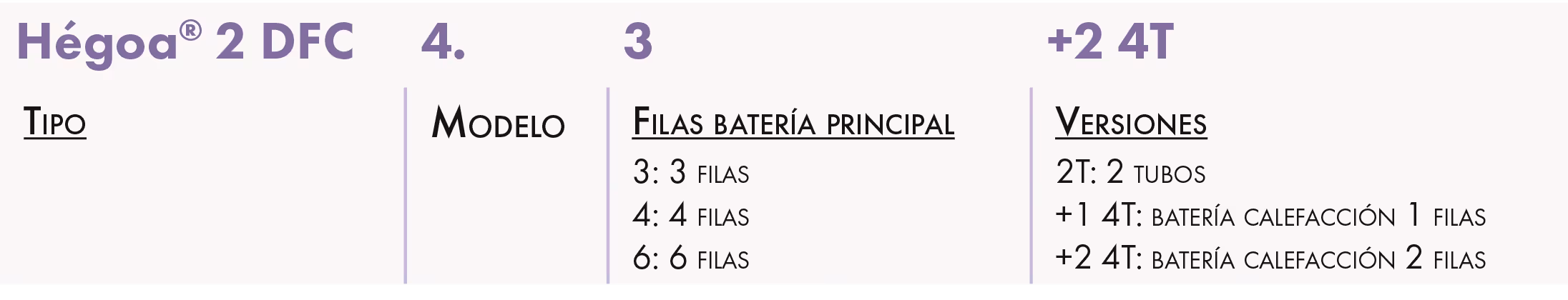

DESIGNACIÓN
APLICACIÓN/USO
- Ventilador con conductos para aplicaciones de aire acondicionado de grandes volúmenes o espacios con alta carga térmica.
CONSTRUCCIÓN/COMPOSICIÓN
Estructura:
- Paneles en chapa galvanizada.
- Paneles con aislamiento interno en espuma de poliolefina (clase M1).
Grupo de fans:
- Ventiladores centrífugos con turbina y en acero galvanizado, equilibrados estática y dinámicamente.
- Acoplamiento directo.
- Motor de 5 velocidades (Hégoa® 2 DFC de 1 a 5), motor de 3 velocidades (Hégoa® 2 DFC de 6 a 7), de los cuales tres están conectados al bloque de terminales.
- 230 V — 50 Hz.
- Clase de aislamiento B.
Batería:
- Tubos de cobre expandidos mecánicamente en bridas de aluminio.
- Presión máxima 10 bares.
- Temperatura máxima 80º C.
- Temperatura mínima 5º C.
- Posibilidad de invertir el sentido de la obra.
Bandeja de condensado:
- En acero galvanizado con aislamiento exterior.
Filtros:
- Clase G3 y M6.
- Clase G3, de fibras sintéticas lavables, con anillo de acero galvanizado, 48 mm de grosor.
- Clase M6, compacta en lana de vidrio de microfibra, con borde de acero galvanizado, 98 mm de grosor.
- Extracción por la parte inferior.
OPCIONES
- Varios kits hidráulicos.
- Accesorios eléctricos y de control.
- Batería eléctrica adicional.
- Cámara de entrada/descarga con 3 boquillas (Hégoa® 2 DFC 1 a 3) y 4 boquillas (Hégoa® 2 DFC 4 a 7) DN 250.
- Versión ECM.
EMBALAJE
- Se vende por unidad.

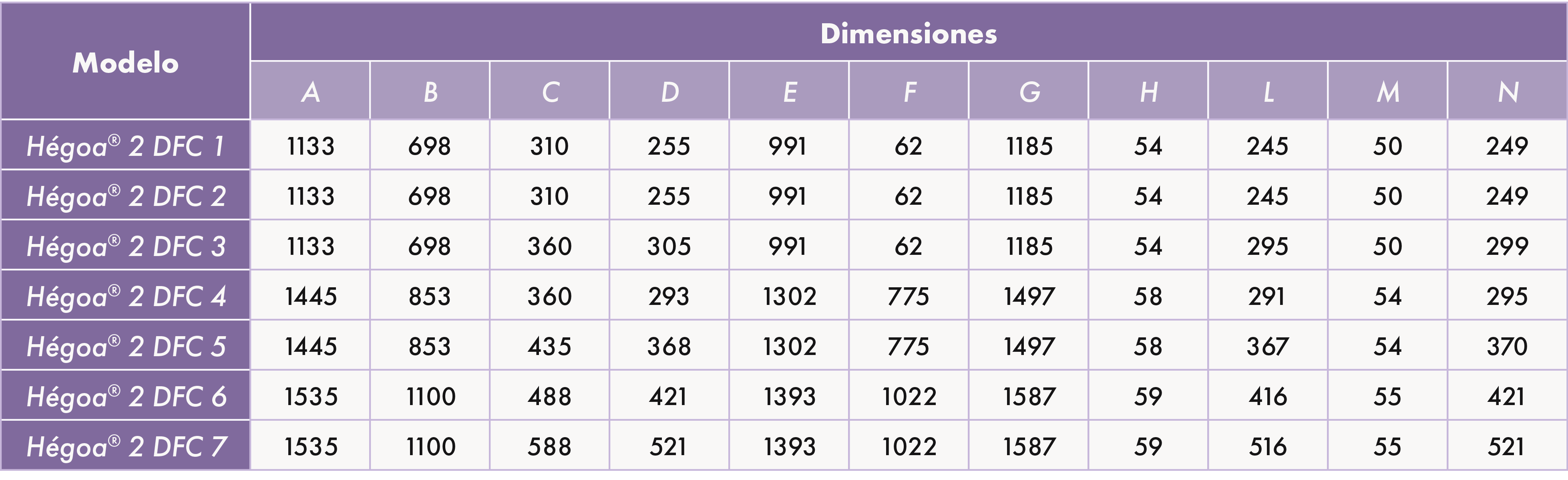

DIMENSIONES

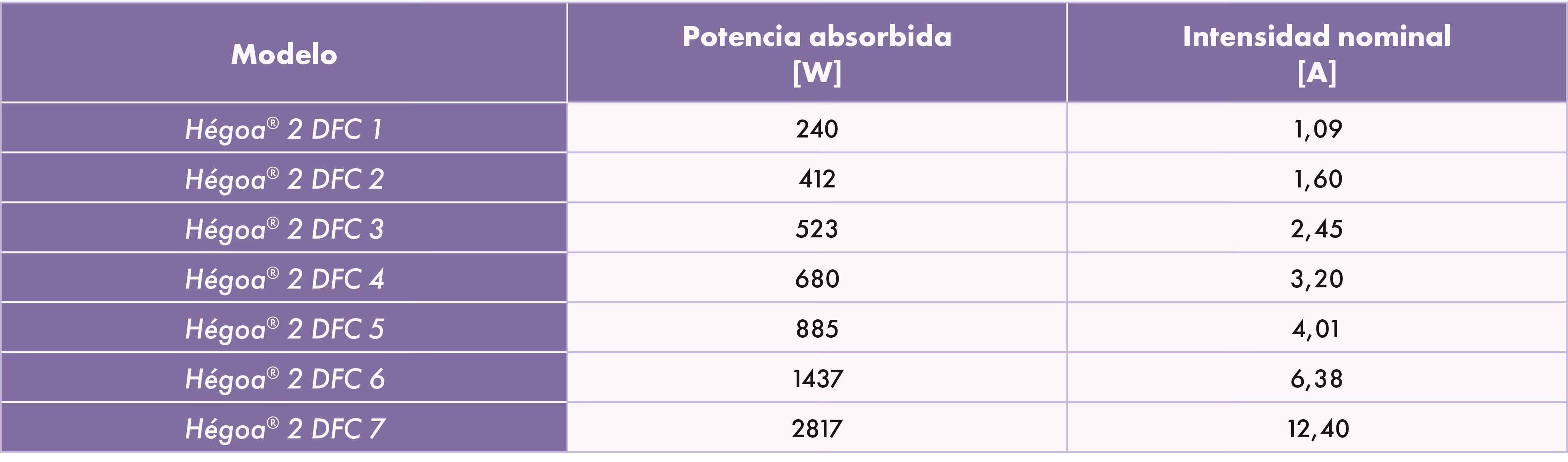

CARACTERÍSTICAS TÉCNICAS

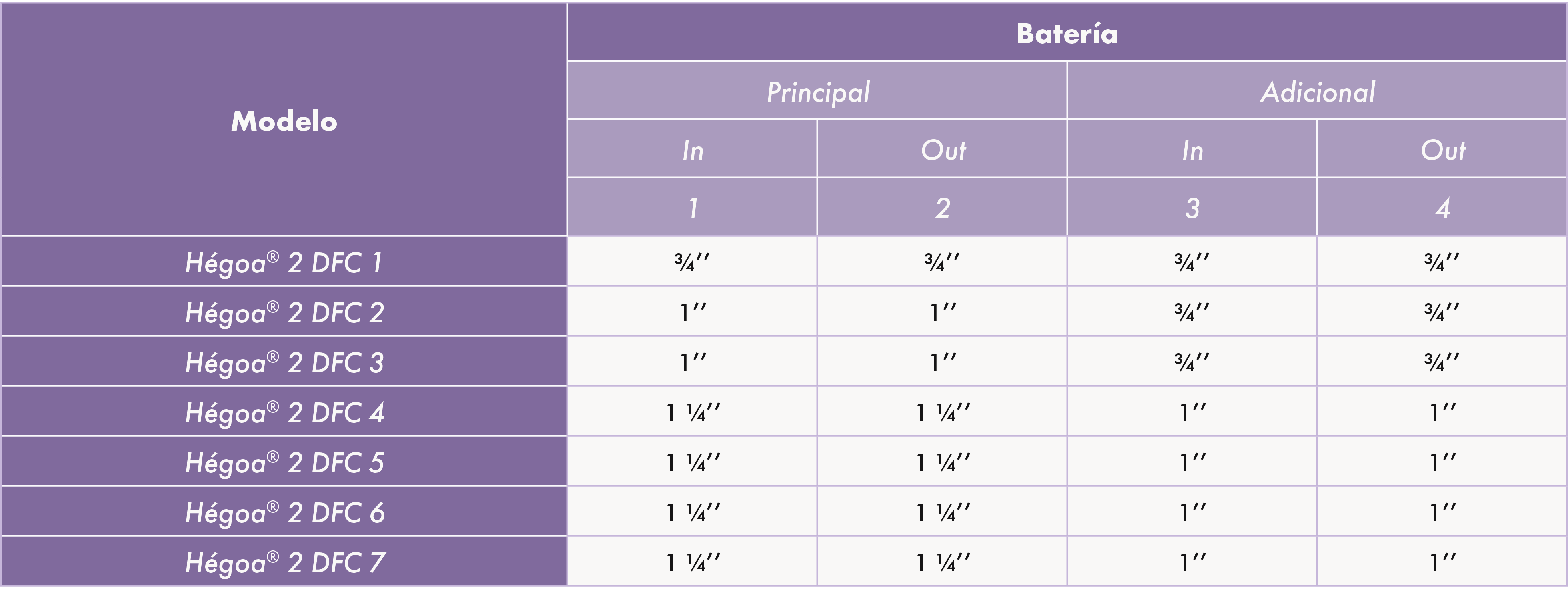

CONEXIONES HIDRÁULICAS

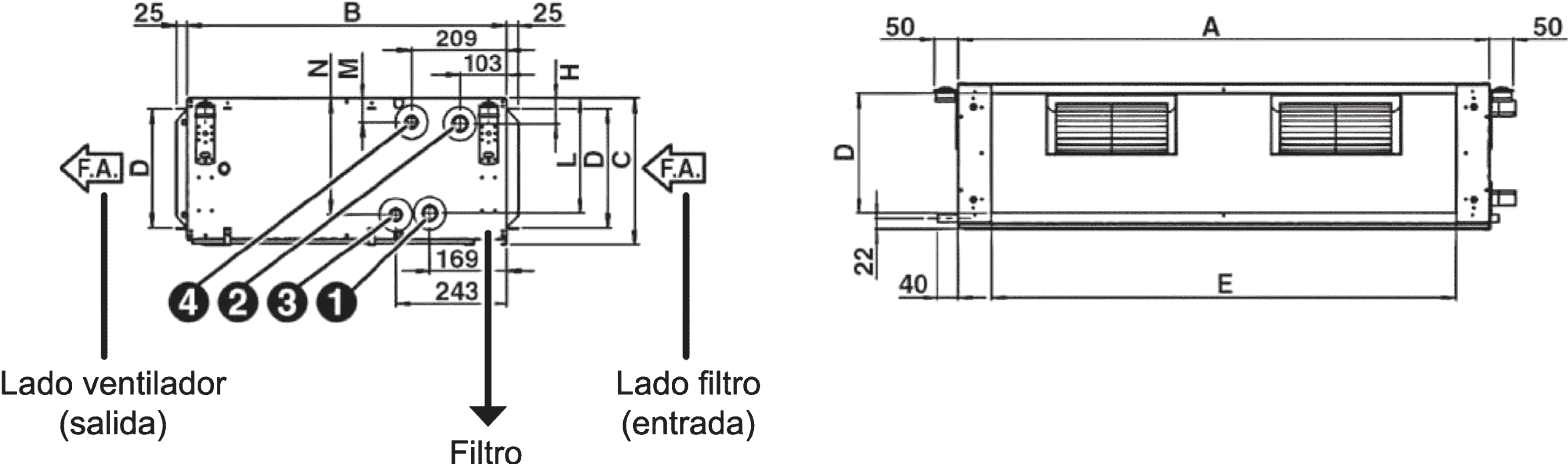

Modelos 1 a 5 (estándar: izquierda)

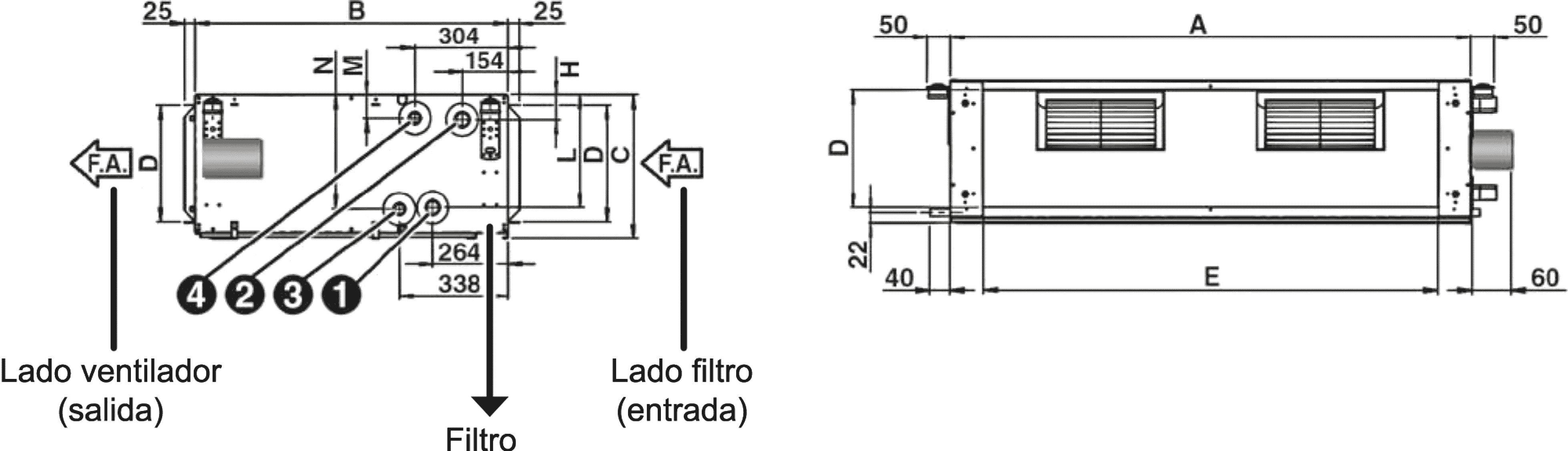

Modelos 6 a 7 (estándar: izquierda)
SELECCIÓN
TABLA DE SELECCIÓN
- La preselección se puede realizar en función de los datos de la siguiente tabla.
- Para una selección detallada y adaptada a sus necesidades a través del software Si es seleccionado, póngase en contacto con el equipo técnico de France Air Portugal.

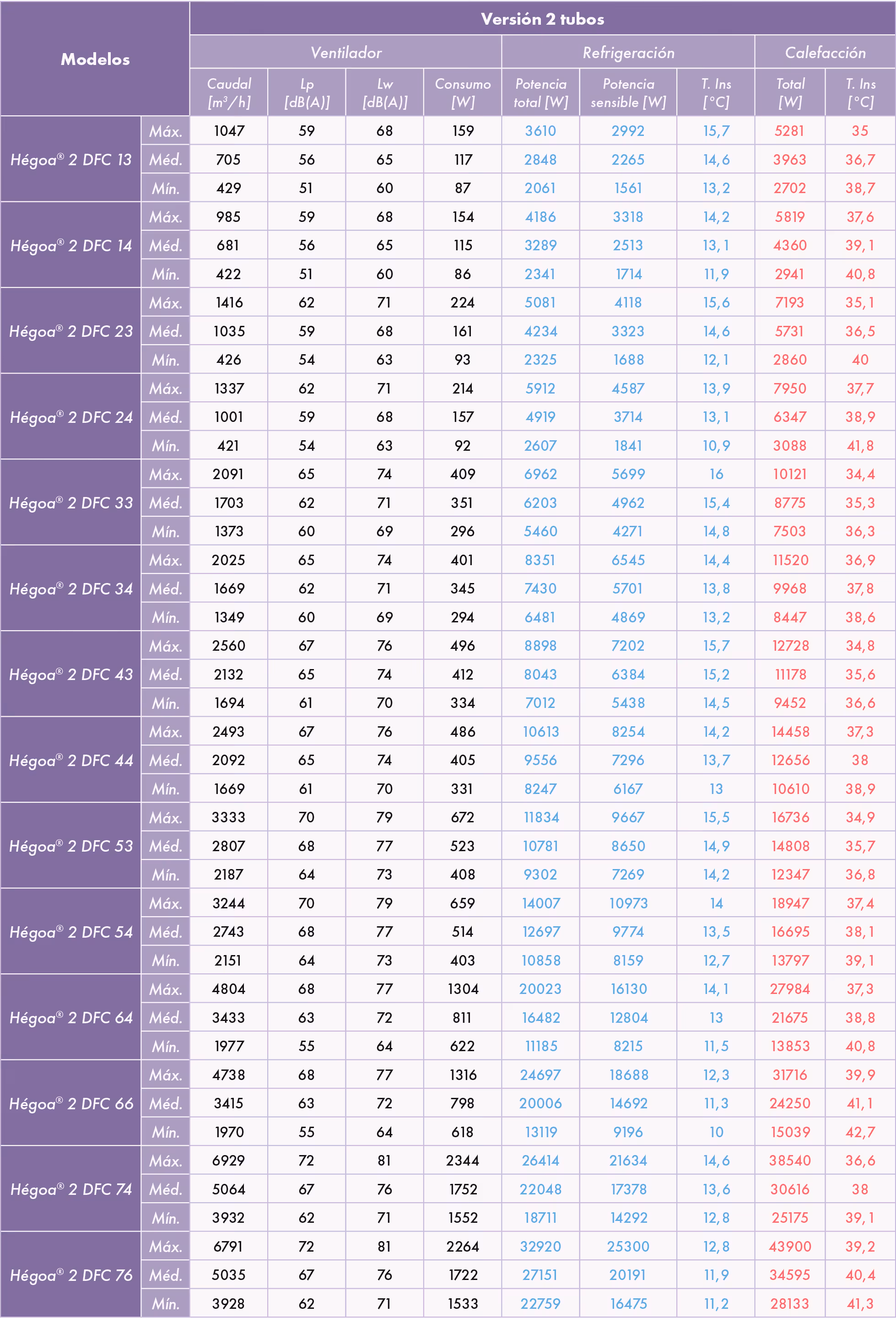

Versión de 2 tubos
Condiciones de selección para la versión de 2 tubos
- Filtro G3
- Presión de aire disponible (Pa): 100
Condiciones del proyecto de refrigeración
- Temperatura de entrada de aire BS (°C): 25
- Humedad del aire (%): 50
- Temperatura del agua (entrada/salida) (°C): 7/12
Condiciones del proyecto de calefacción
- Temperatura de entrada de aire BS (°C): 20
- Temperatura del agua (entrada/salida) (°C): 45/40

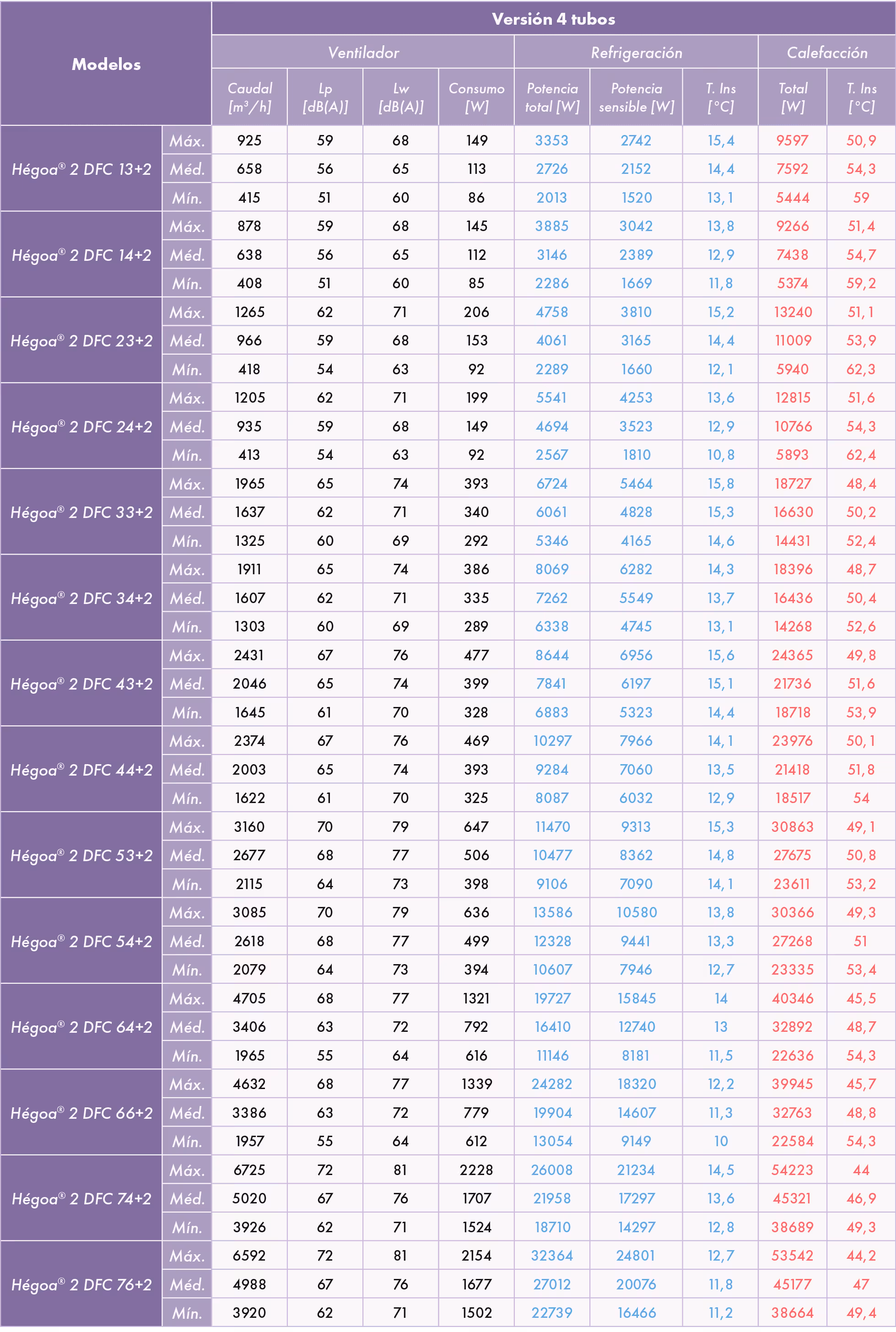

Tubos versión 4
Condiciones de selección para la versión de 4 tubos
- Filtro G3
- Presión de aire disponible (Pa): 100
Condiciones del proyecto de refrigeración
- Temperatura de entrada de aire BS (°C): 25
- Humedad del aire (%): 50
- Temperatura del agua (entrada/salida) (°C): 7/12
Condiciones del proyecto de calefacción
- Temperatura de entrada de aire BS (°C): 20
- Temperatura del agua (entrada/salida) (°C): 80/60
