Hégoa® Slim
ventiloconvector design de bajo consumo
Ventajas
Compacto, solo 12,6 cm de profundidad.
Líneas armoniosas para una perfecta integración arquitectónica.
Sistema de control mediante pantalla táctil y mediante aplicación.
Ventilador ECM: se adapta perfectamente a tus necesidades.
Bajo nivel de ruido.
Difusor orientable.
DESCRIPCIÓN TÉCNICA
GAMA
- 5 modelos: caudal de 75 a 645 m³/h.
- 2 versiones: 2 tubos, 2 tubos y radiador del panel frontal (eléctrico).
- 2 modos de montaje:
- Cuerpo, montaje en pared.
- Cuerpo, montaje empotrado en la pared.
DESIGNACIÓN
APLICACIÓN/USO
- Aire acondicionado de locales residenciales y del sector terciario con altos requisitos estéticos.
CONSTRUCCIÓN/COMPOSICIÓN
Cuerpo envolvente:
- En acero galvanizado, plastificado según RAL 9003 (blanco).
- Rejilla de insuflación ajustable, de material compuesto, con solapas fijas.
Estructura interna autoportante:
- De acero galvanizado, compuesto por dos paneles laterales y un panel posterior, aislados por un revestimiento de espuma de celda cerrada.
Filtrar:
- En polipropileno con borde de acero galvanizado.
- Extracción fácil.
Grupo de fans:
- Ventiladores tangenciales fabricados en material compuesto, con sistema antivibración en las patas.
- Motor ECM de bajo consumo con variación de velocidad proporcional del 10 al 100%.
- Protección térmica integrada.
- Mejor regulación del flujo de aire y la temperatura ambiente.
Batería del intercambiador de calor:
- Batería principal con 2 hilos para calefacción y refrigeración.
- Tubos de cobre y bridas de aluminio, apretados mecánicamente.
- Conexiones hembra de gas de Ø 1/2».
- Colectores equipados con purgas de aire y conexiones de llenado de agua con un diámetro de 1/8».
Bandeja de condensado:
- Bandeja compuesta en forma de «L», equipada con una carcasa interna.
- Fijado en la estructura interna.
OPCIONES
- Montaje personalizado de kits hidráulicos, según los requisitos de su proyecto: bajo pedido.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
REGULACIÓN
- Interfaz táctil y mediante aplicación.
- Modo automático: desde el ajuste de punto de ajustepor parte del usuario, el sistema y el control ajustan el ventilador automáticamente.
- Modo manual: ajuste punto de ajustey la velocidad del ventilador por parte del usuario.

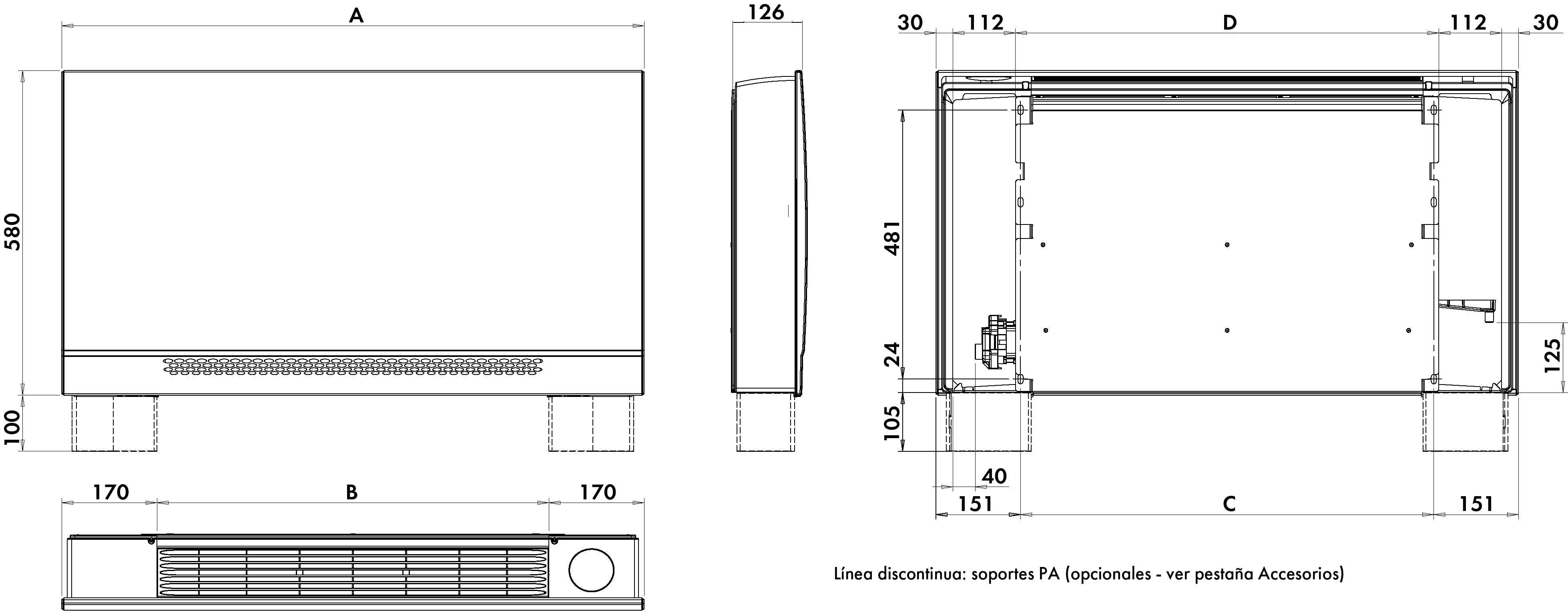

DIMENSIONES Y PESOS
Cuerpo para montaje en suspensión
LÍMITES DE UTILIZACIÓN
- Temperatura máxima del agua: 85° C.
- Temperatura mínima del agua: 6° C.
- Presión máxima: 16 bar.

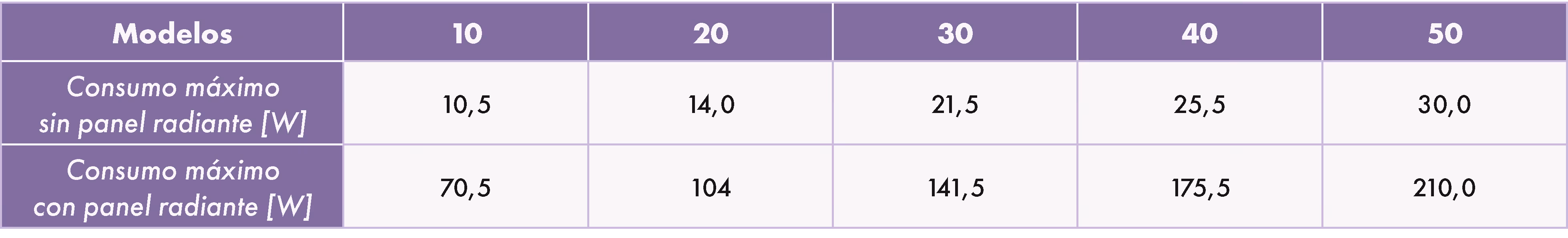

CARACTERÍSTICAS DE LA FUENTE DE ALIMENTACIÓN
CARACTERÍSTICAS TÉCNICAS
Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)
SELECCIÓN
INSTALACIÓN
MONTAJE
Cuerpo para montaje en suspensión
Cuerpo para montaje empotrado
ACCESORIOS
Kit para embutimento
Construção em aço galvanizado, plastificado a RAL 9003 (branco) para modelos não carroçados.
PCV
Panel posterior con cierre: cubierta para su aplicación sobre una superficie de vidrio.
PCO
Panel posterior con cierre: cubierta para aplicación en superficie de vidrio, montaje horizontal.
GAP
Grelha de proteção para ventilo-convector horizontal carroçado equipado com apoio PAP.
SAEM
Montado de origem unicamente para a versão com carroçaria.
PAP-F
Soportes para ventiladores y convectores de diseño de cuerpo horizontal.
