GTR 20

rejilla de transferencia para la regulación de la presión estática en salas limpias

Este es un texto dentro de un bloque div.

No se ha encontrado ningún artículo.

Este es un texto dentro de un bloque div.

Ventajas

Ideal para ajustar la supresión de una habitación blanca.
Parrilla equipada con registro reglamentario.
Adaptable a varias configuraciones de pared (tabiques, paredes, puertas, entre otras).
Cara frontal plana, ideal para la limpieza diaria.
Fácil ajuste de la apertura de la caja registradora mediante una llave de ranura.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

5 modelos: dimensiones nominales 300 x 200, 300 x 300, 400 x 300, 400 x 400 y 600 x 400 mm.
Montado en paredes de 45 a 100 mm de espesor: cubre completamente el área circundante de la abertura perforada en la pared para dos juntas que encajan entre sí.
Posibilidad de instalación en paredes con un grosor superior a 100 mm; sin embargo, el interior de la abertura no quedará completamente cubierto por las juntas.

DESIGNACIÓN

APLICACIÓN/USO

Ideal para el suministro de aire a una antesala procedente de una habitación blanca.
Individualmente o como complemento de las rejillas de retorno, permite ajustar la sobrepresión entre una sala limpia y una ubicación adyacente (sobrepresión generalmente > 15-20 Pa).
Para usarse en el cruce de tabiques o puertas, entre la habitación protegida y la antesala, el pasillo, el área de almacenamiento, etc.

CONSTRUCCIÓN/COMPOSICIÓN

El conjunto se compone de:

2 rejillas cuadradas de malla en acero galvanizado 10/10º, pintura blanca RAL 9010.
Se fijan 2 juntas en chapa de acero 10/10º lacada en negro, con una profundidad de 60 mm, en un lado y otro de la pared.
Pueden encajar entre sí, lo que permite ajustarlas a espesores de pared que oscilan entre 45 y 100 mm.
Una de las reuniones contiene el sistema de registro regulado.
El registro consiste en dos placas equipadas con aberturas rectangulares que, al deslizarse una respecto a la otra, permiten el paso progresivo del aire.
El cierre y la apertura del registro se controlan mediante una llave ranurada que hace girar una pequeña pieza de nylon en el mismo plano que el de la rejilla.
Las rejillas y juntas se fijan a la pared con 4 tornillos suministrados con una cubierta blanca.

1) Tablero con registro; 2) Tablero; 3) Rejilla de malla cuadrada; 4) Rejilla de malla cuadrada

OPCIONES

EMBALAJE

Se vende por unidad.

DIMENSIONES

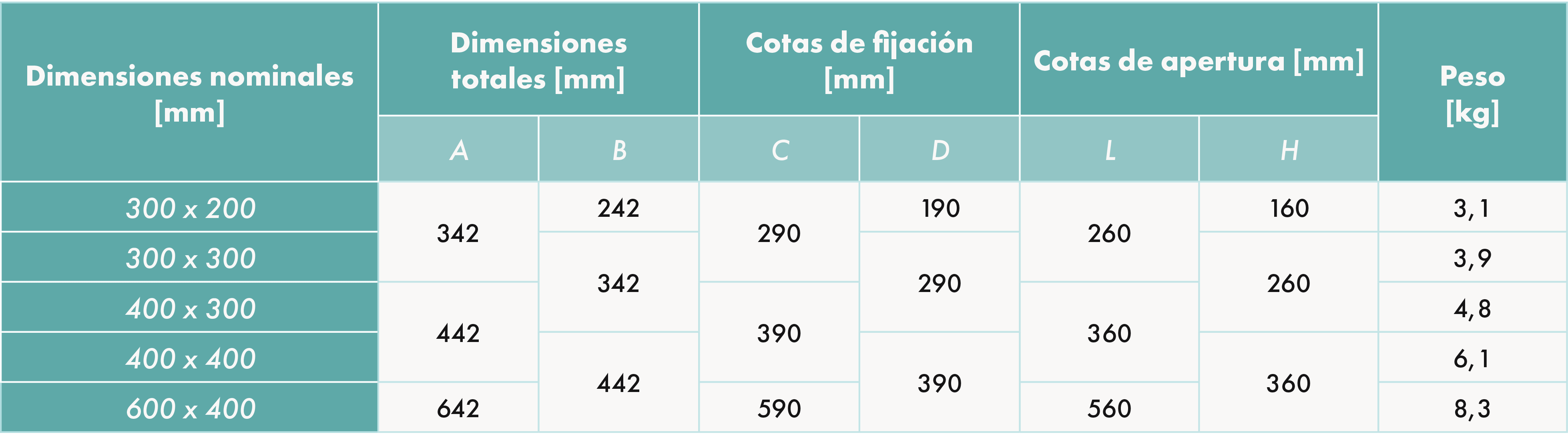

DIMENSIONES Y PESOS

1) Mínimo: 45 mm, máximo: 100 mm (con juntas cubiertas); 2) Registrar el ajuste

SELECCIÓN

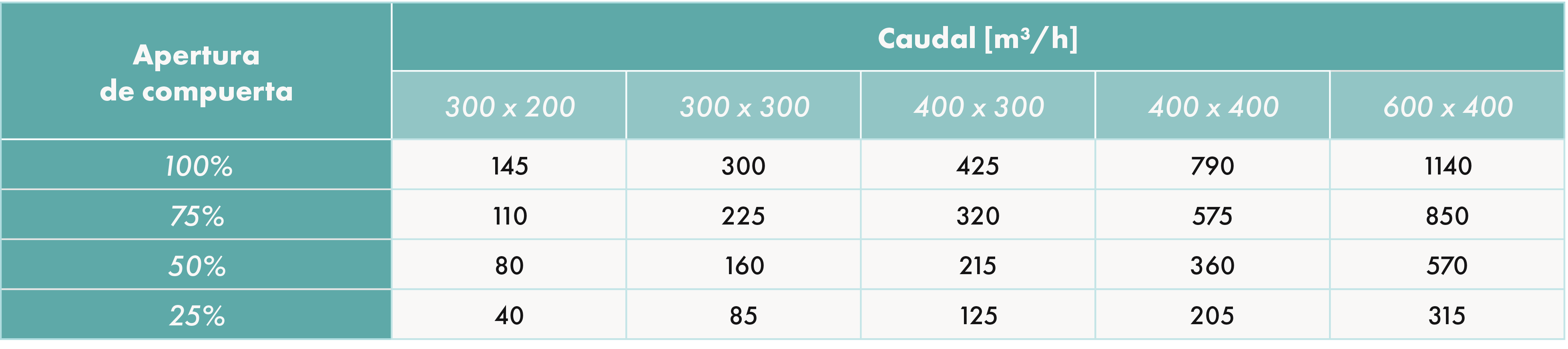

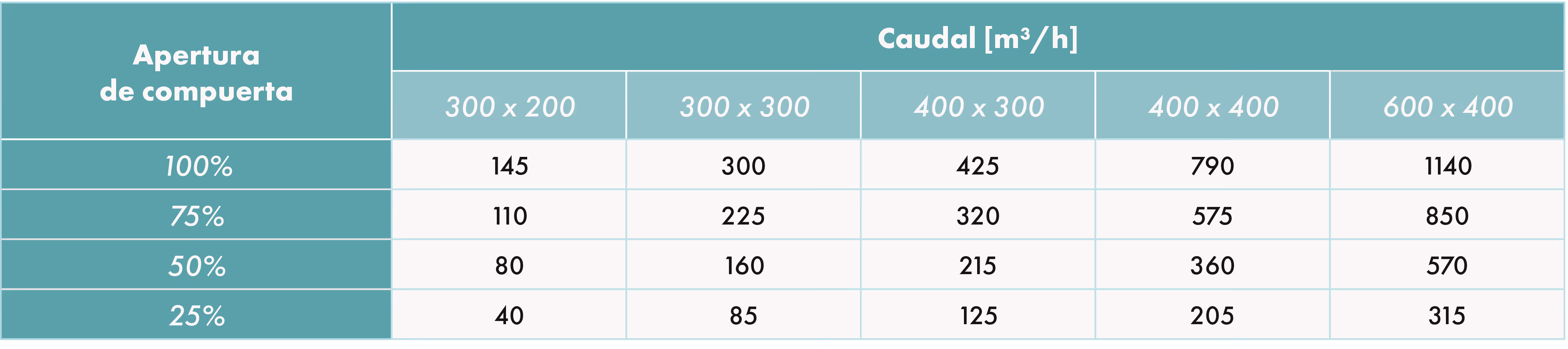

SELECCIÓN DE CUADRÍCULA GTR 20

Es recomendable seleccionar la parrilla con el caudal más cercano al 75% de apertura.Esto permite tener un margen de maniobra ideal cuando el nivel de estanqueidad de la habitación no se puede predecir a priori.
