Gipsair® Circle - Coanda e Square
difusores de yeso para instalación invisible
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
Difusores de yeso compuesto de estética elegante y discreta.
Integración arquitectónica total en el espacio debido a su instalación invisible.
Dos diseños disponibles, elegantes y actuales.
Instalación del difusor a ras de pared o techo.
Conexión directa.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
Círculo Gipsair®:
- Difusor circular, flujo de aire vertical;
- Disponible en 5 modelos con diámetros de conexión de 100, 125, 160, 200 y 250 mm.
Gipsair® Circle Coandá
- Difusor circular, flujo de aire horizontal con efecto Coanda.
- Hay 3 modelos disponibles con diámetros de conexión de 125, 160 y 200 mm y 2 opciones: 1 o 2 ranuras.
Gipsair® Cuadrado
- Difusor cuadrado, flujo de aire vertical
- Disponible en 2 modelos con diámetros de conexión de 100 y 125 mm.

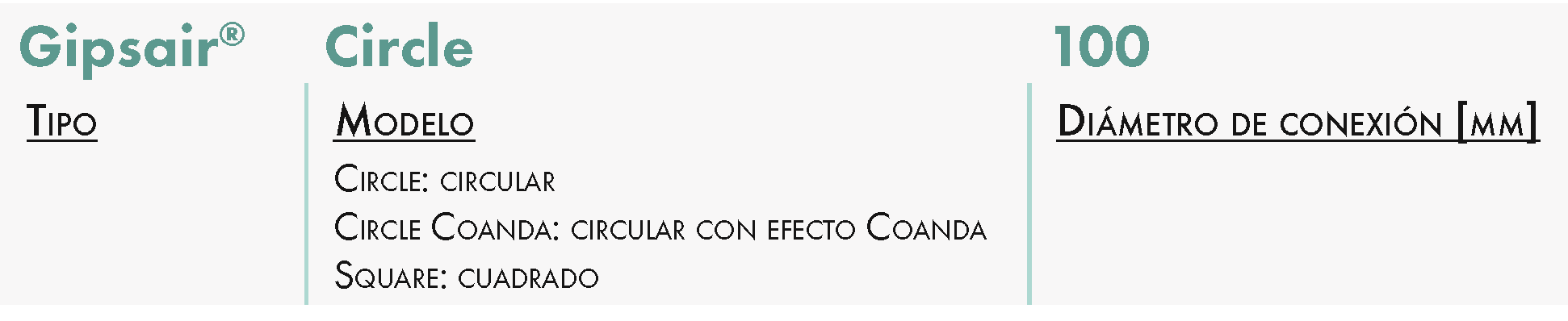

DESIGNACIÓN
APLICACIÓN/USO
- Inflación o extracción de aire tanto para el sector residencial como para el terciario (oficinas, tiendas, hoteles, entre otros).
- El difusor debe instalarse en paredes o techos de pladur. Su composición y estructura permitirán pulirlo y pintarlo al mismo tiempo que la pared o el techo para una instalación discreta y elegante, con una integración arquitectónica total.
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor y placa de yeso compuesto.
- La placa se fija mediante 3 clips compuestos y se fija a un cable de seguridad.
- Fregadero de acero equipado con una junta.
- Pieza de adaptación suministrada para el montaje (para placas de yeso de 27 mm de grosor).
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Gipsair® Circle

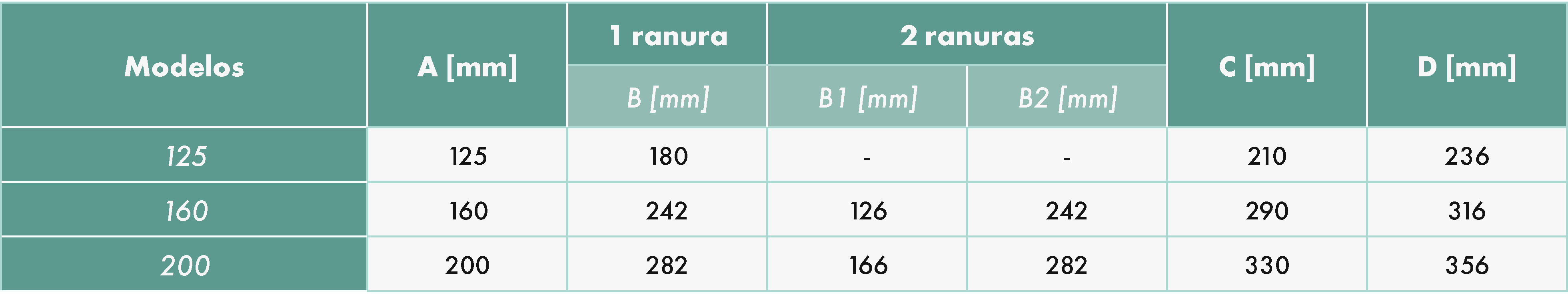

Gipsair® Circle Coanda
Opción 1 ranura
Opción 2 ranura
Gipsair® Square
SELECCIÓN
TABLA DE SELECCIÓN PARA GIPSAIR® CIRCLE, CIRCLE COANDA Y SQUARE
P: pérdida de carga [Pa]; X: rango para una velocidad terminal de 0,25 m/s [m].
Ensayo en condiciones isotérmicas.
INSTALACIÓN
PROCEDIMIENTOS DE MONTAJE PARA LA GAMA GIPSAIR®
Paso 1
- Instale y conecte el difusor antes de terminar la placa de yeso.
- Haga la abertura en el plato.
Paso 2
- Ajuste el difusor para que se asiente sobre la placa de yeso de cartón.
- Llene el espacio entre el difusor y la placa con masa de estuco y luego pula la superficie del difusor para asegurarse de que esté nivelada con la pared o el techo.
Paso 3
- Pinte la pared o el techo y el difusor del color deseado.
