GFF P 37-38
rejilla de retorno portafiltro para panel de falso techo en chapa perforada
Este es un texto dentro de un bloque div.
Ventajas
Simplicidad de instalación y mantenimiento.
Estética cuidada (versión 37).
Solución económica (versión 38).
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
GFF P 37: en chapa perforada al 50%
- Disponible en 3 tamaños (precios).
- Dimensiones límite de producción: 600 x 300, 600 x 600 y 675 x 675 mm.
- Caudales indicativos de 1000 a 1500 m³/h (tabla de selección).

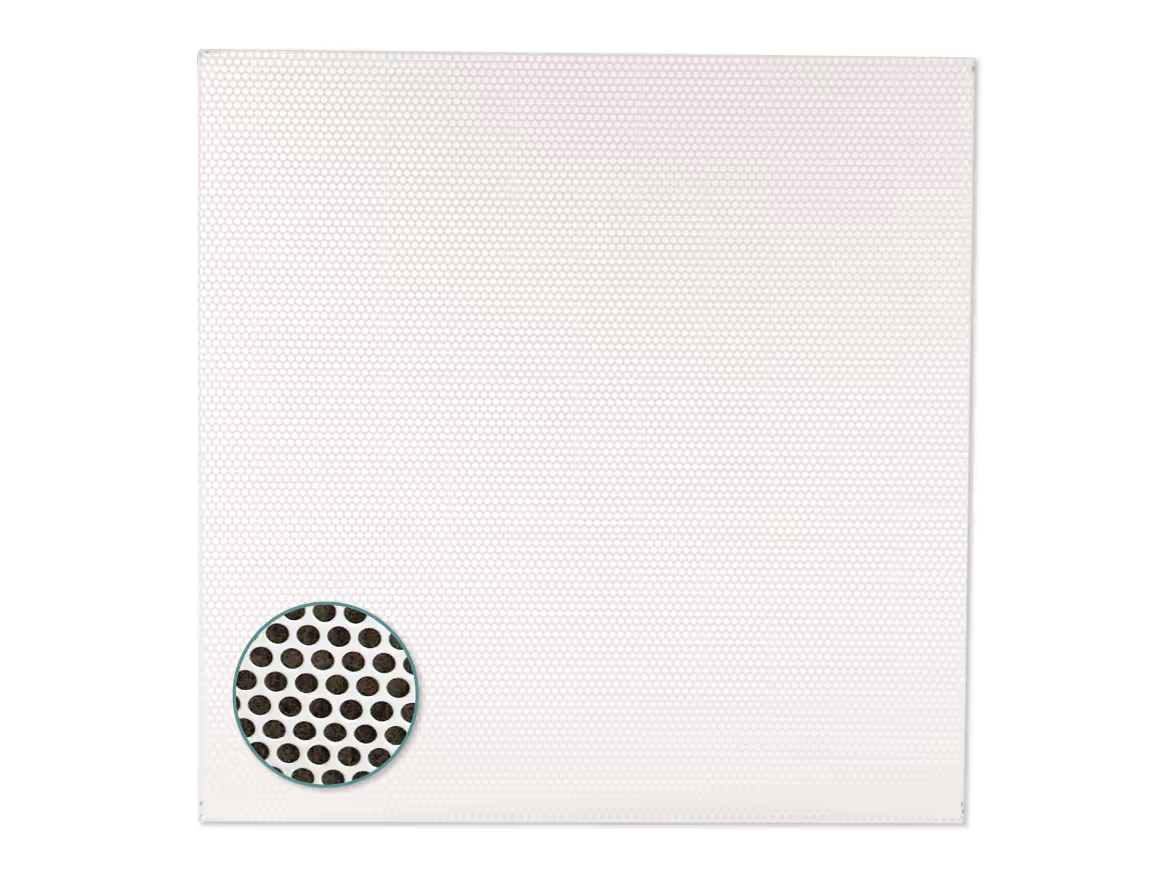

GFF P 38: en chapa perforada
- 1 talla disponible (precios).
- Dimensiones límite de producción: 595 x 595 mm.
- Caudales indicativos de 700 a 1700 m³/h.

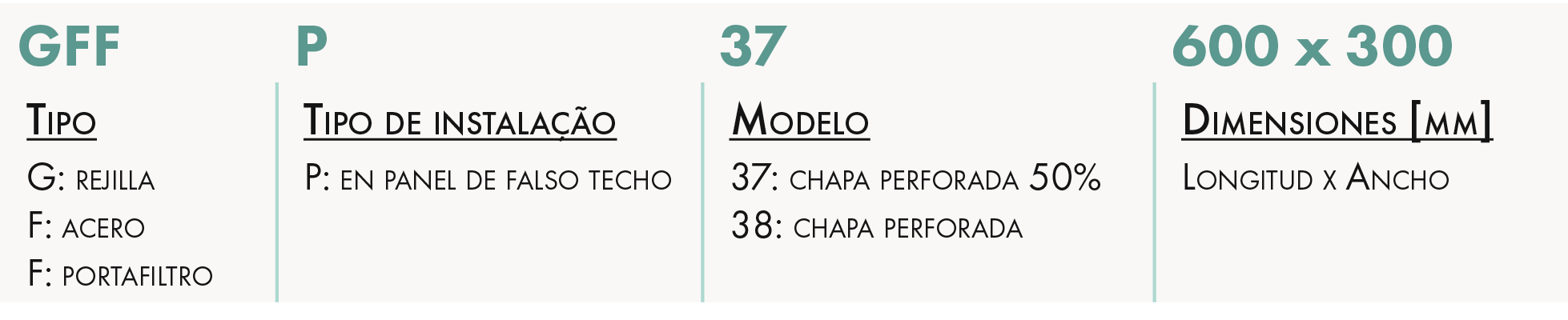

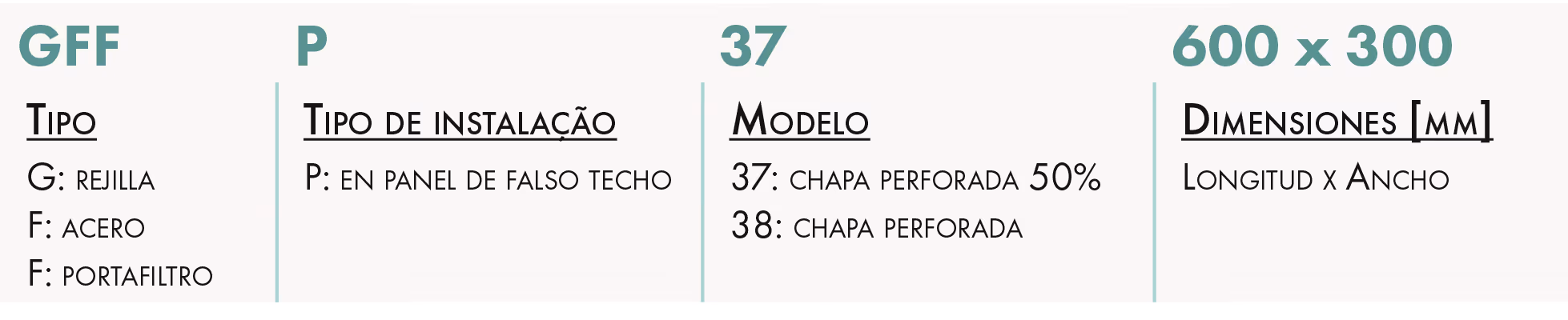

DESIGNACIÓN
APLICACIÓN/USO
- Retorno en panel de falso techo con filtro.
CONSTRUCCIÓN/COMPOSICIÓN
GFF P 37
- Marco y núcleo central de la rejilla en acero.
- Núcleo central con bisagras para un fácil y rápido acceso y reemplazo del filtro.
- Riel lateral al núcleo para evitar que el filtro se caiga al abrir el núcleo, lo que permite su reemplazo.
- Cierre estándar mediante clips tipo clip empujar y tirar.
- Acabado lacado en blanco RAL 9003 mate.
GFF P 38
- Chapa perforada en acero galvanizado.
- Retícula fija.
- Acabado pintado RAL 9003 mate.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad (filtro no incluido).

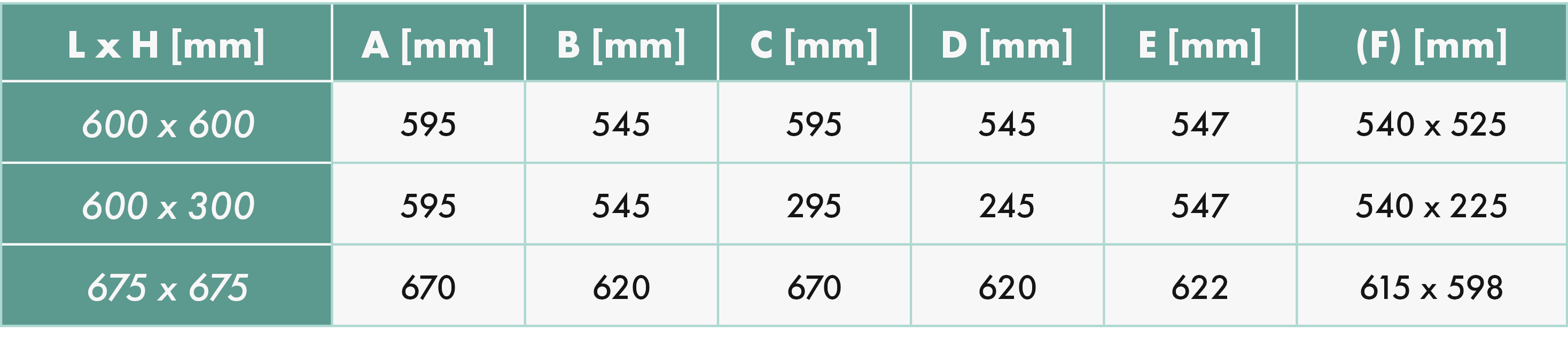

DIMENSIONES
DIMENSIONES
GFF P 37
GFF P 38
(G): Parrilla
SELECCIÓN
TABLAS DE SELECCIÓN

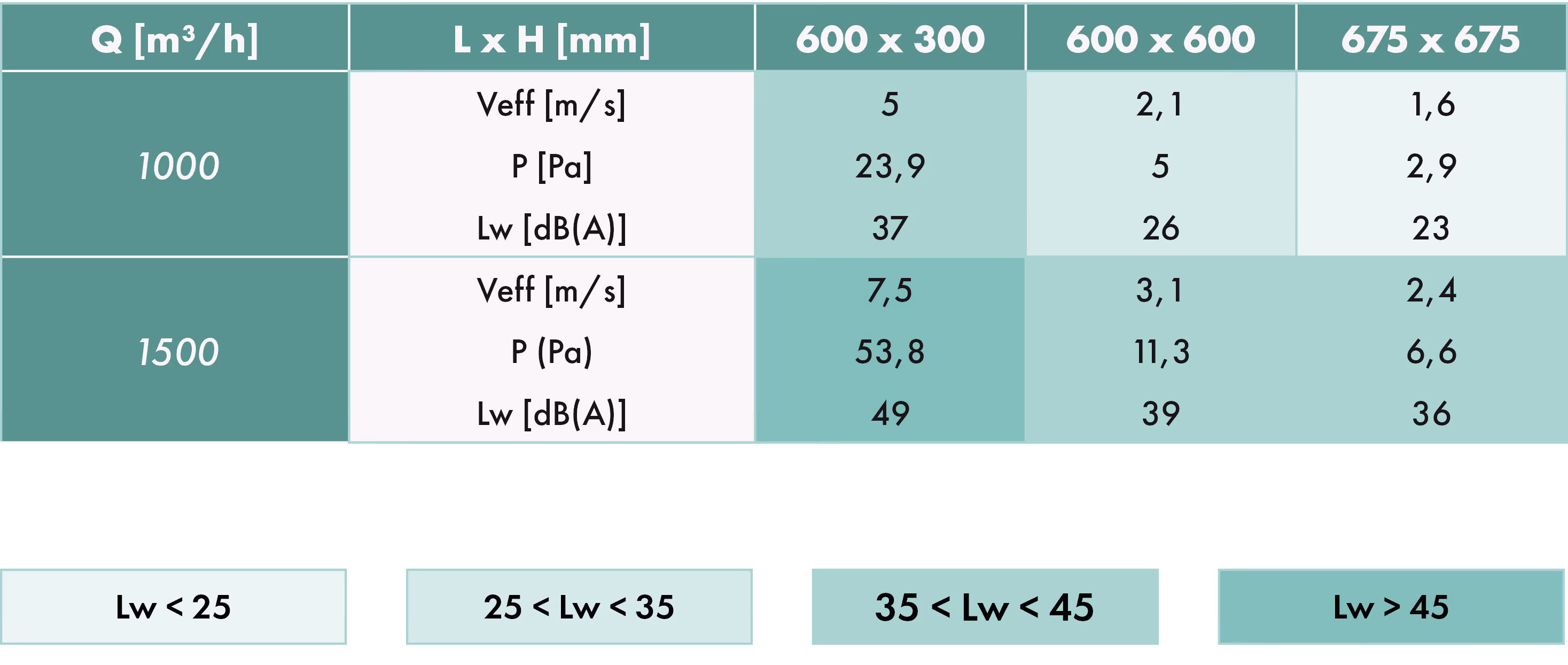

Para rejilla completa GFF P 37 + (versión AR)
Lw: potencia acústica [dB (A)]; P: pérdida de carga [Pa]

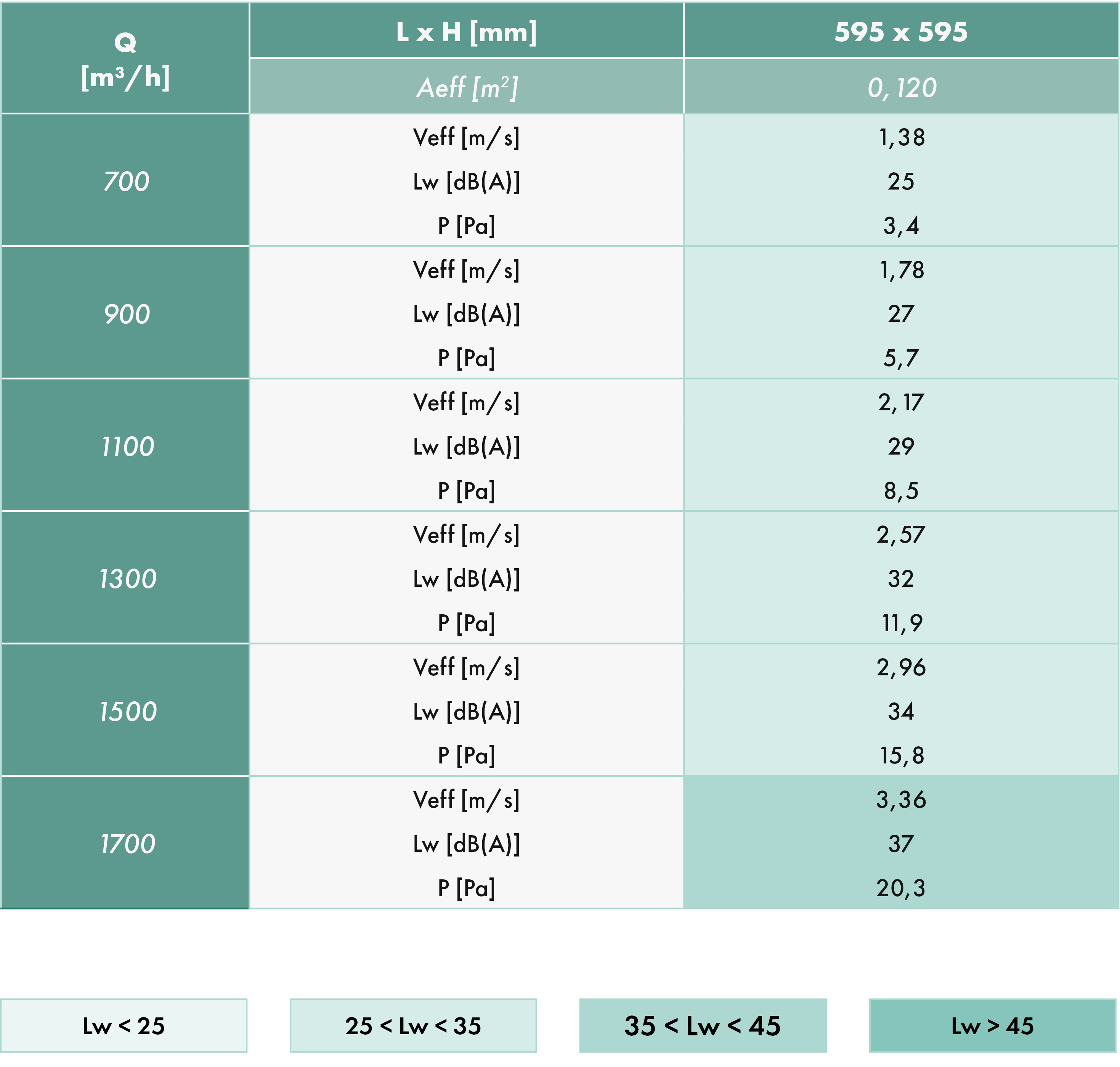

Para rejilla GFF P 38
Lw: potencia acústica [dB (A)]; P: pérdida de carga [Pa]
INSTALACIÓN
REJILLA GFF P 37
Montaje completo
- Fije la cámara a través de los accesorios de fijación.
- Enlace a la (s) entrada (s) circular (s) del plenario.
Guía del usuario
Acceder al filtro:
- Identifique la marca presente en un lado de la rejilla.
- En el lateral, presiona hacia arriba el núcleo de la rejilla. Esta presión desbloquea el clip de bloqueo.
- Sigue el descenso del núcleo central.
- Deslice el filtro transversalmente para extraerlo.
REJILLA GFF P 38
Mantenimiento y reemplazo de filtros
2) Retire las dos piezas de fijación mientras mantiene el filtro
3) Reemplace el filtro y reemplace las piezas de fijación
ACCESORIOS
Filtro G3 para GFF P 37
Filtro gravimétrico G3 de média eficiência.
Espessura de 13 mm.
Não fornecido com a grelha, a encomendar separadamente.

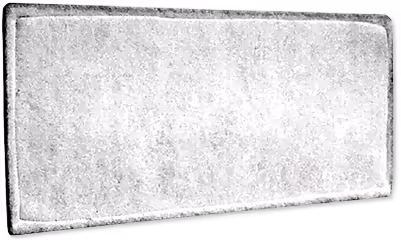

Filtro G2 para GFF P 38
Filtro FR Ventilo: disponible en versión estándar o reforzada.
<spanclass=» text-note» >Consulte AQUÍconsulte la ficha del producto para obtener más información</span>.
Plenum para GFF P 37
Dimensiones
