GEA²
rejilla de exterior en aluminio de pequeñas dimensiones
Este es un texto dentro de un bloque div.
Ventajas
Robustez.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Gama de rejillas de pequeño tamaño.
- Dimensiones según las normas Eurovent.
DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de exterior para la entrada o salida de aire.
CONSTRUCCIÓN/COMPOSICIÓN
- Rejilla de aluminio extruido.
- Fijación mediante tornillos.
- Acabado: aluminio anodizado o blanco RAL 9010.
- Red antipájaros.
- Protección contra la lluvia
- Dimensiones mínimas y máximas permitidas:
- B (longitud) = 200 a 1500 mm.
- H (altura) = de 100 a 1200 mm.
- Paso en altura = 50 mm.
- Distancia entre aletas = 25 mm.
OPCIONES
- GEA² con dimensiones no estándar.
- Todos los colores RAL.
- Versión portafiltros.
- Registro de flujo de alhetas opuestas.
- Sin redes para pájaros.
- Mosquitera.
- Fijación mediante anillas contrarias.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Montaje con tornillos
Detalle de protección contra la lluvia
Opción de montaje con registro de flujo
Opciones de montaje para la rejilla GEA² (montaje con filtro)
(2) Fijación mediante imanes
(3) Fijación mediante tornillos tipo «botón»
(4) Fijación mediante imán y bisagra
(5) Fijación mediante tornillo y bisagra
SELECCIÓN

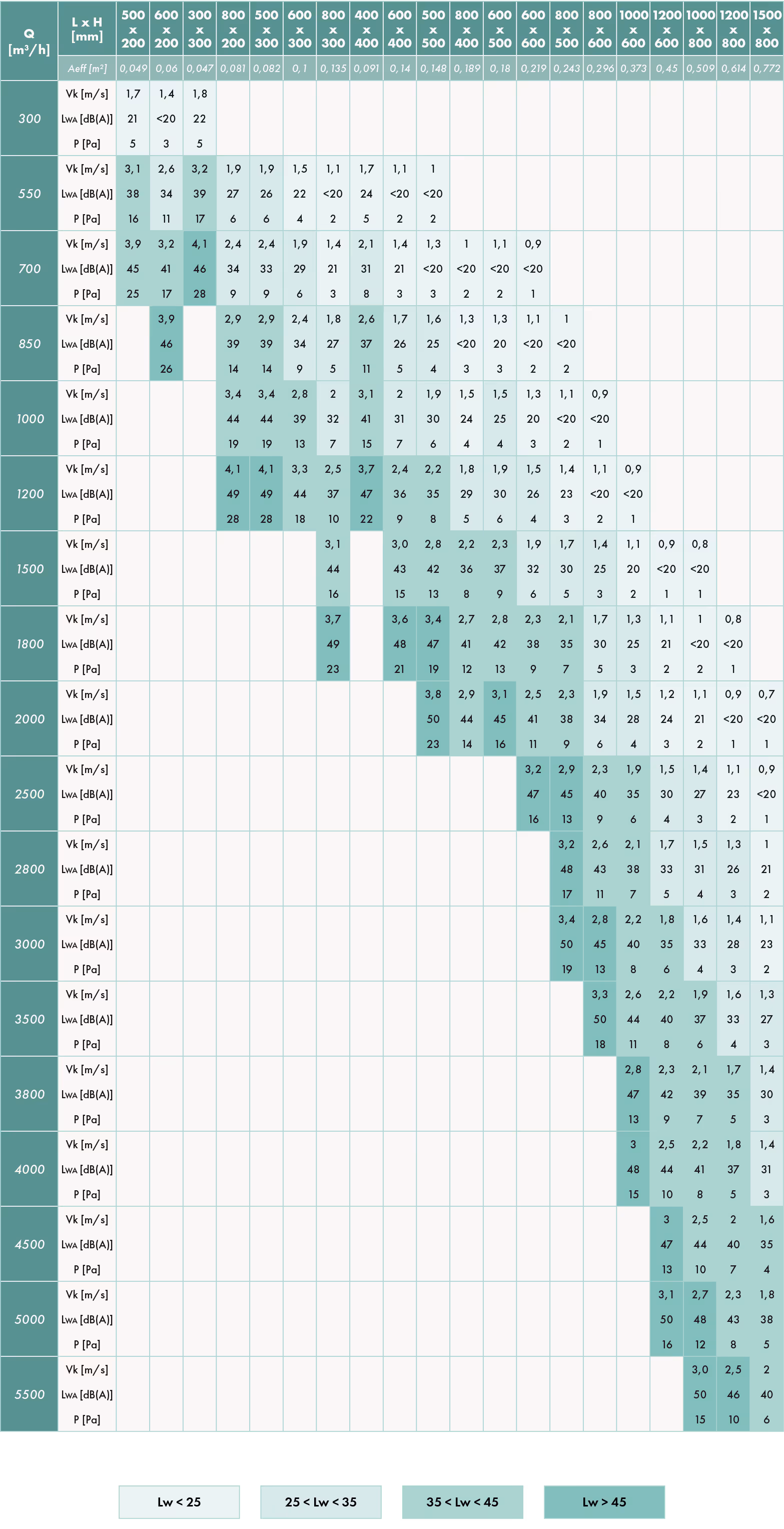

TABLA DE SELECCIÓN PARA GEA2
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Datos de insuflación en condiciones isotérmicas, palas a 0º.

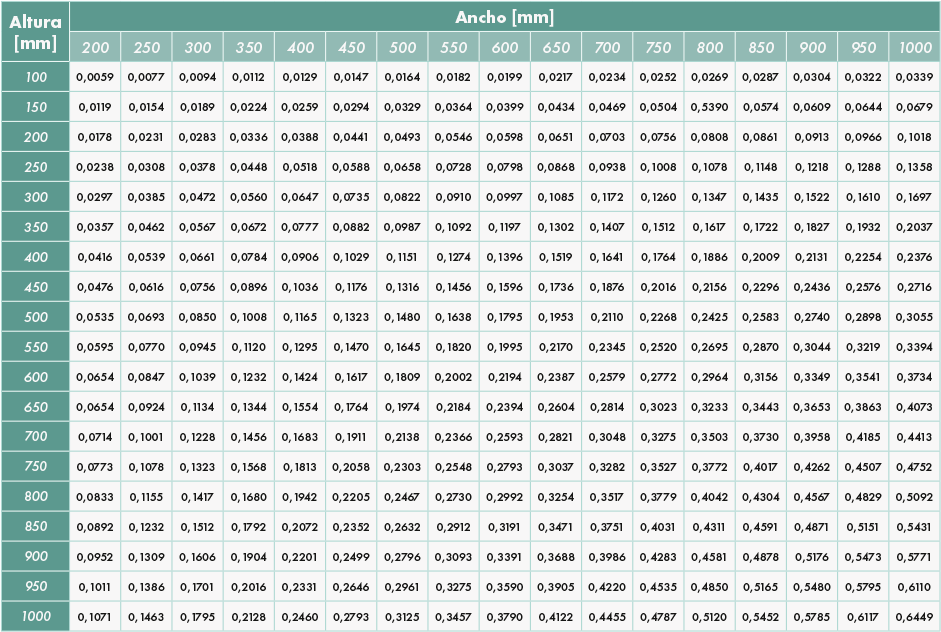

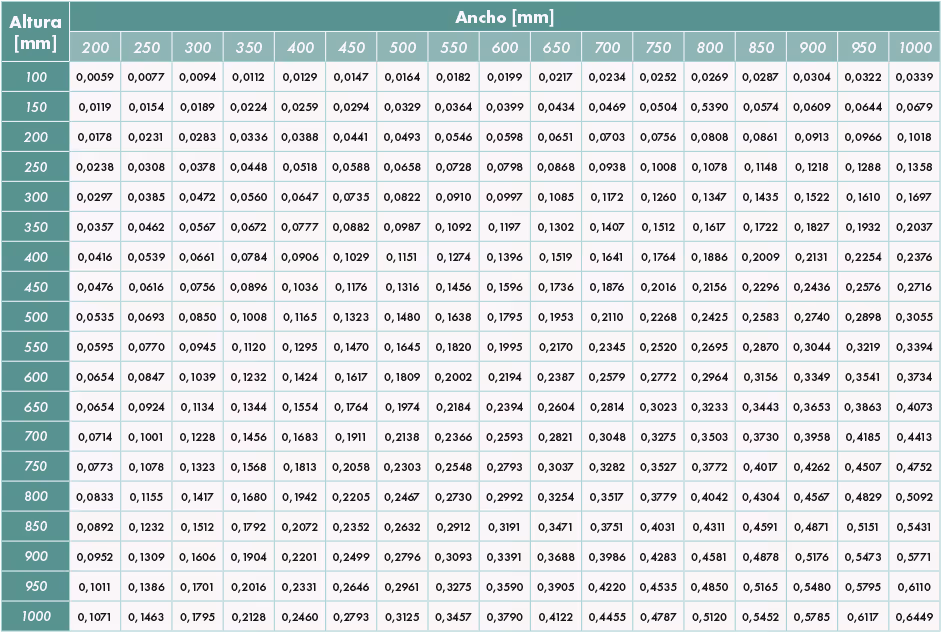

Sección de paso [m²]: Ak
INSTALACIÓN
ACCESORIOS
RFS 08
Registro en acero galvanizado con solapas opuestas.
CFU 08
Aro de montagem em aço galvanizado.
