GAV 91
rejilla de transferencia rectangular con aletas fijas
Este es un texto dentro de un bloque div.
Ventajas
Aletas en forma de V, efecto antivisión.
Facilidad de instalación
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 9 tamaños disponibles (precios).
- Dimensiones límite de producción: 200 x 100 mm/1200 x 600 mm.
- Caudales indicativos de 50 a 1000 m³/h.

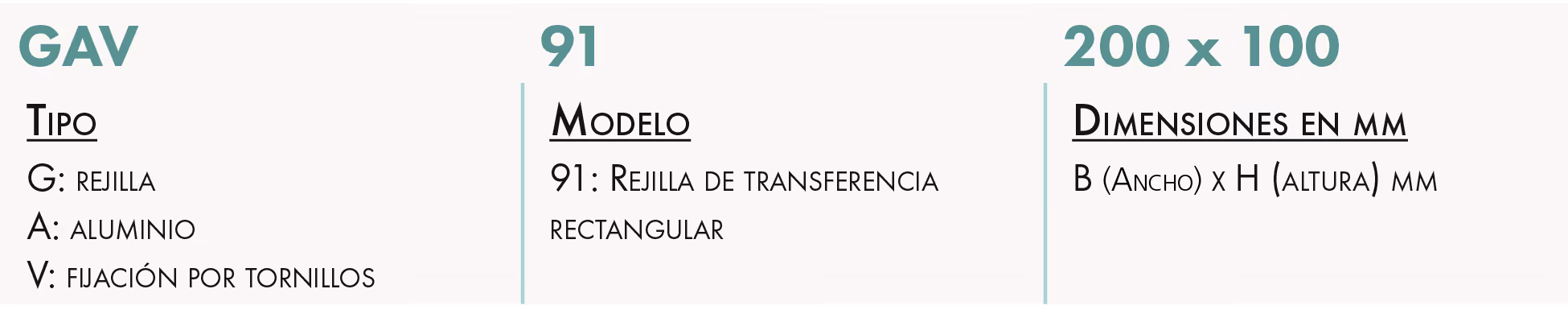

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de transferencia antivisión para montaje en pared o puerta.
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y aletas de aluminio extruido.
- Construcción en 2 bloques.
- Fijación mediante tornillos visibles en la pared o en la puerta.
- Acabado: aluminio anodizado o pintura mate RAL 9003 blanca.
OPCIONES
- Para dimensiones fuera del estándar, consúltenos.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
Espesor de paredes/puertas:
- Mínimo: 30 mm; máximo: 47 mm
Rejilla delantera GAV 91 para paredes o puertas:
- De espesor superior a 47 mm
En este caso, se necesitarán dos rejillas delanteras; póngase en contacto con nosotros para obtener más información.
SELECCIÓN

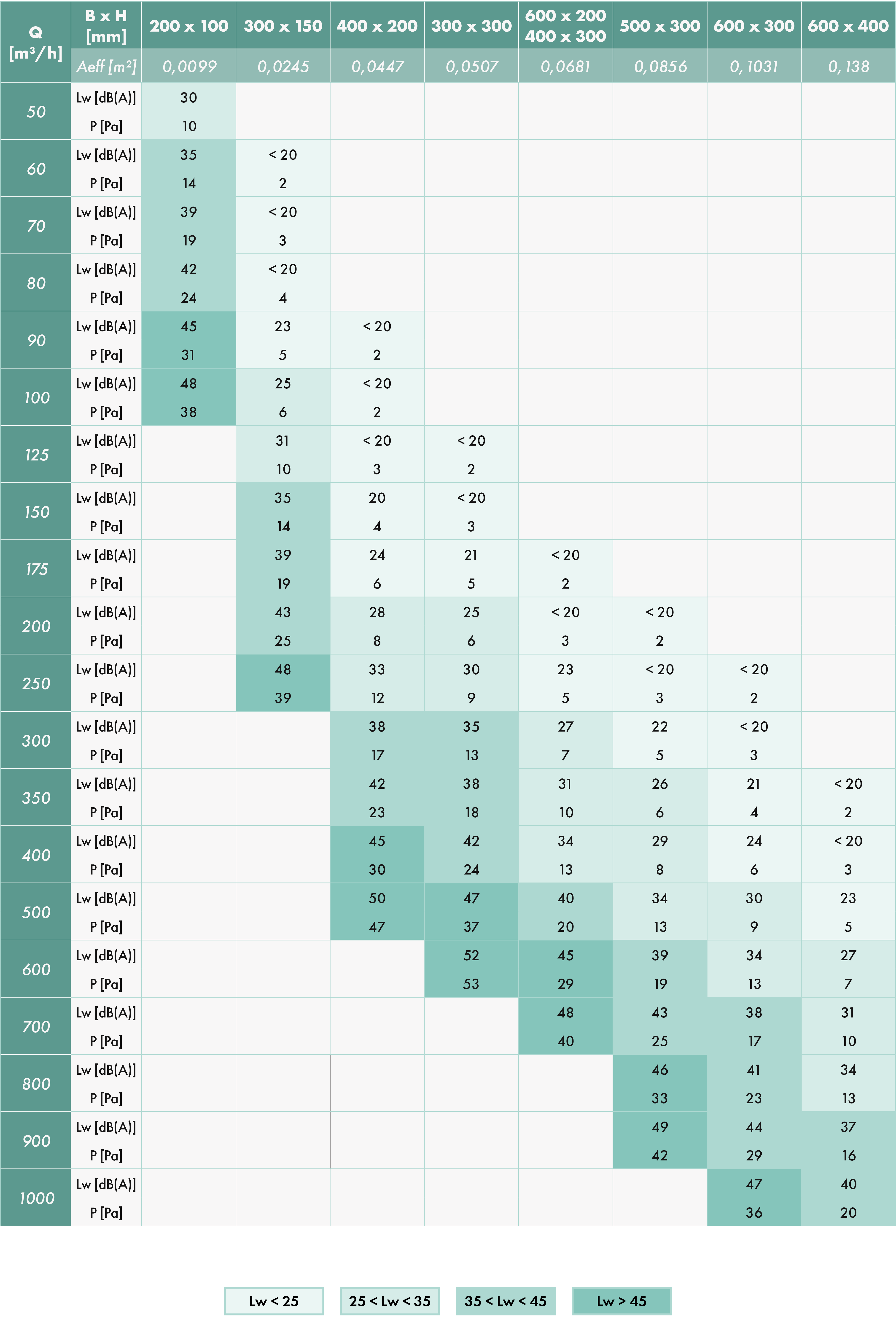

TABLA DE SELECCIÓN PARA GAV 91
Aeff: área útil [m]2]; P: pérdida de carga [Pa]. Prueba realizada con ΔTº = 0.
INSTALACIÓN
INSTALACIÓN DE GAV 91
- Fijación mediante tornillos a la puerta o pared.
