GAU 45
rejilla de aluminio para suelo técnico
Ventajas
Construcción reforzada para soportar hasta 2500 kg/m².
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
3 modelos:
- GAU 45-1: solo rejilla.
- GAU 45-1S: anodizado especial para piscinas.
- GAU 45-3: rejilla ensamblada en fábrica con compuerta RFS 07.
- Dimensiones límite de producción: 600 x 600 mm para todos los modelos.
- Caudales indicativos de 520 a 1300 m³/h (tabla de selección).

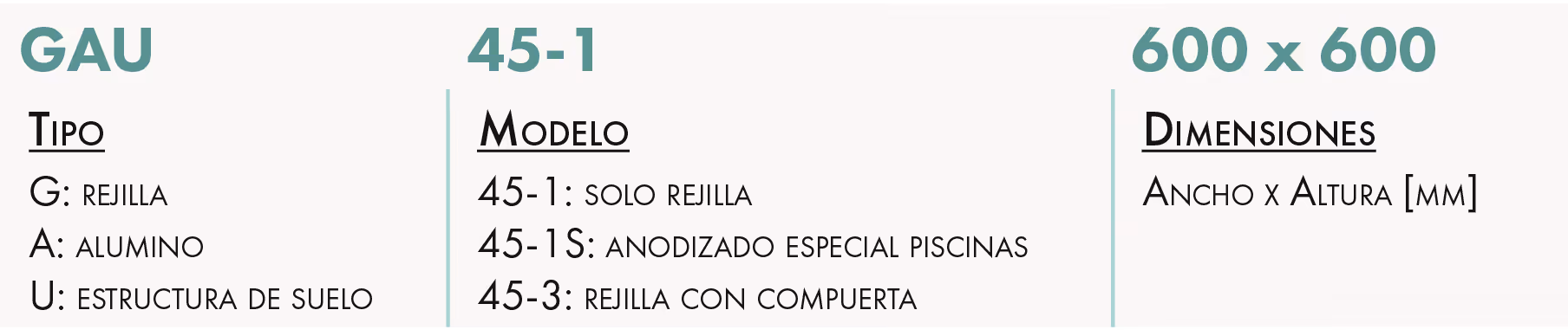

DESIGNACIÓN
APLICACIÓN/USO
- Plataforma técnica para aplicaciones específicas: salas de computación, piscinas, entre otras.
- Carga soportada: carga uniforme de hasta 2500 kg/m².
- Carga puntual de hasta 66 kg/cm².
- Carga móvil con 1200 kg.
CONSTRUCCIÓN/COMPOSICIÓN
- Llanta y barras delanteras (de perfil) de aluminio extruido.
- Acabado: anodizado en aluminio natural brillante.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
GAU 45-1/GAU 45-1S
GAU 45-3
(C): compuerta
LÍMITES DE USO
- Carga máxima: 2500 kg/m²
SELECCIÓN

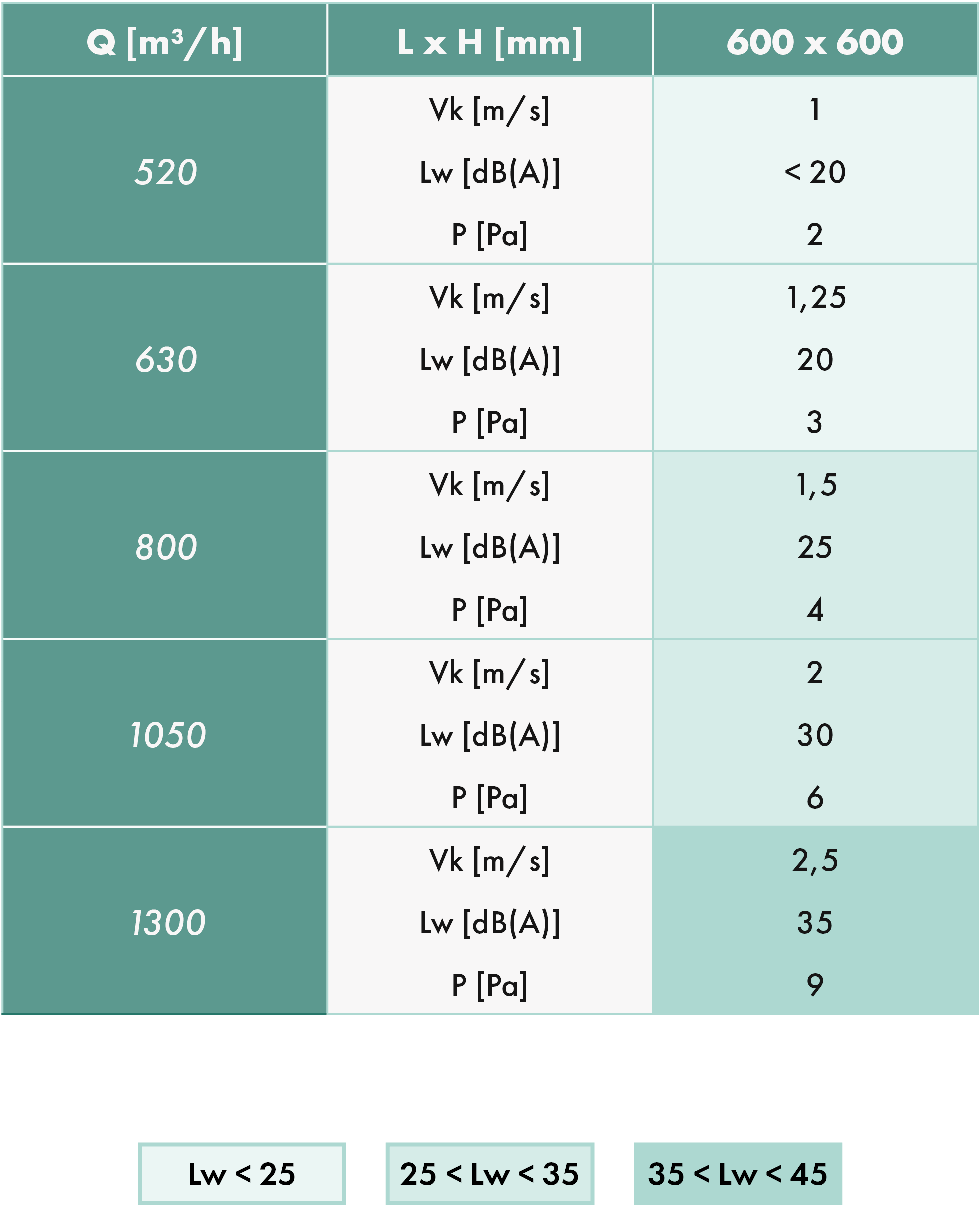

TABLA DE SELECCIÓN PARA GAU 45
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
INSTALACIÓN
INSTALACIÓN DE LA REJILLA GAU 45
(E): soporte (no incluido)
ACCESORIOS
