GAP 88
rejilla de retorno de aluminio con rejilla derecha fija para su instalación en placas de falso techo
Ventajas
Estética cuidada: pintar después del montaje.
Montaje completo sin tornillos visibles.
Especialmente diseñado para placas de falso techo.
Peso ligero: construcción de aluminio.
Versión GAP 88i: rejilla antivisión con ángulo fijo.
Versión GAP 88 SC: parrilla sin aro.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Disponible en 3 tamaños (precios).
- Dimensiones límite de producción: 600 x 300 mm, 600 x 600 mm y 1200 x 600 mm.
- Caudales indicativos de 500 a 7900 m³/h (tablas de selección).

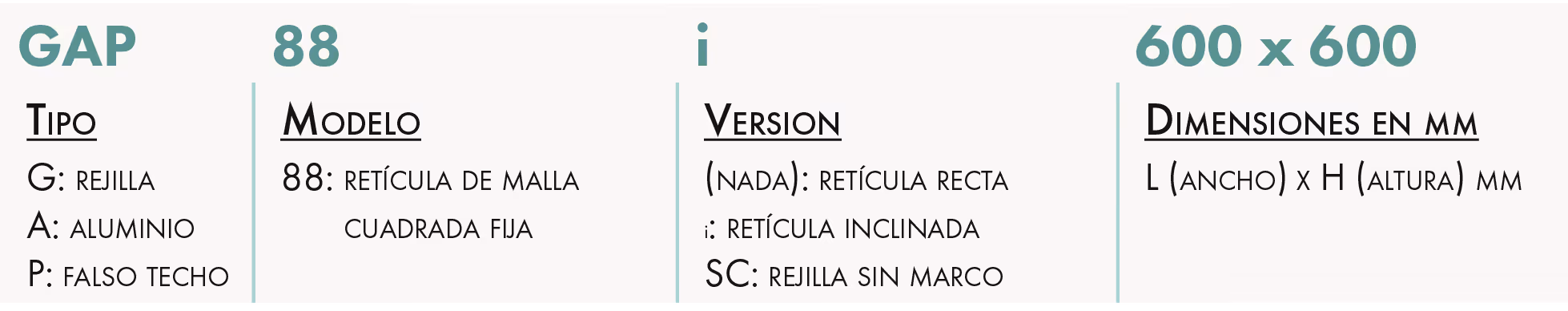

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de retorno especial para instalación en falso techo.
CONSTRUCCIÓN/COMPOSICIÓN
- Llanta y núcleo de aluminio.
- Retícula: malla cuadrada 15 x 15 mm.
- Acabado GAP 88 y 88i: aluminio pintado, blanco RAL 9003 mate, pintura después del montaje.
- Acabado GAP 88 SC: aluminio pintado, blanco RAL 9003 mate.
OPCIONES
- Otros colores RAL (solo GAP 88 y 88i)
- Tamaño 675 x 675 mm: póngase en contacto con nosotros para obtener más información.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
GAP 88
GAP 88i
GAP 88 SC
VERSIONES

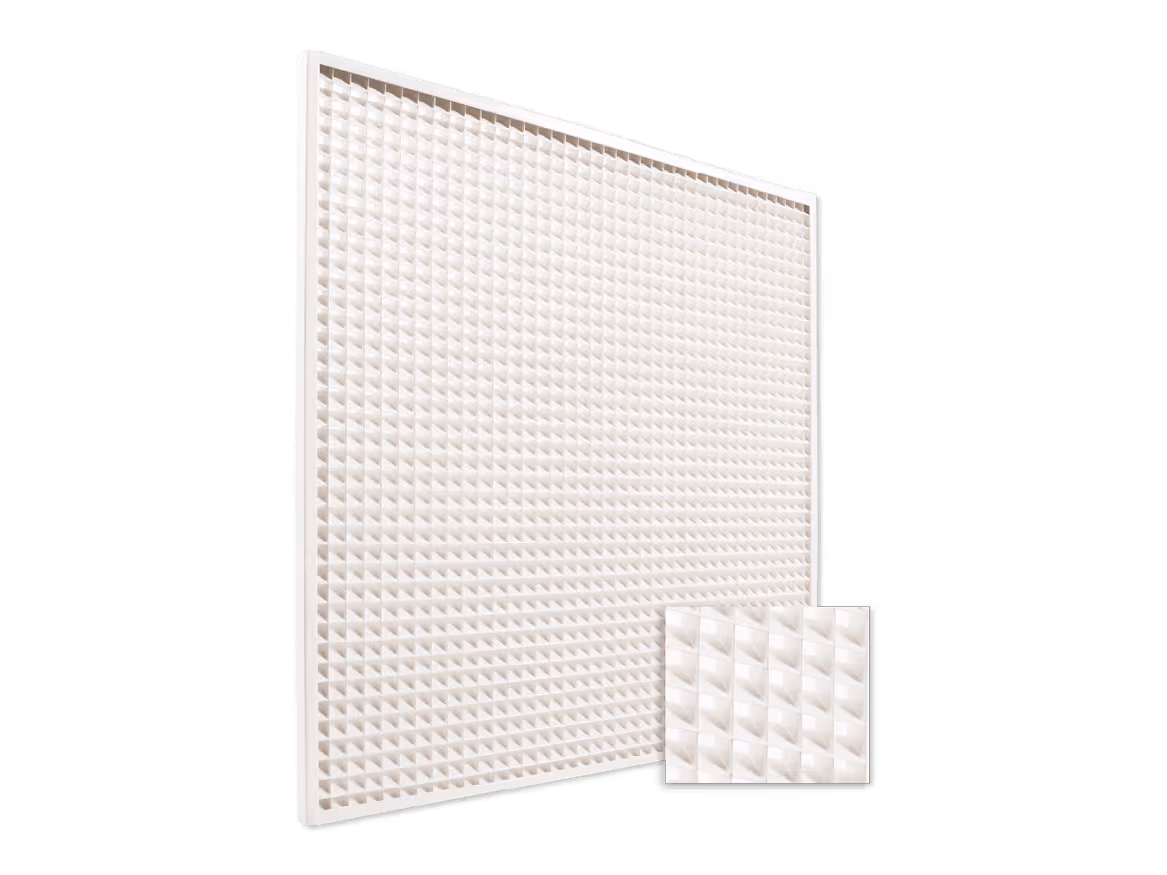

GAP 88i

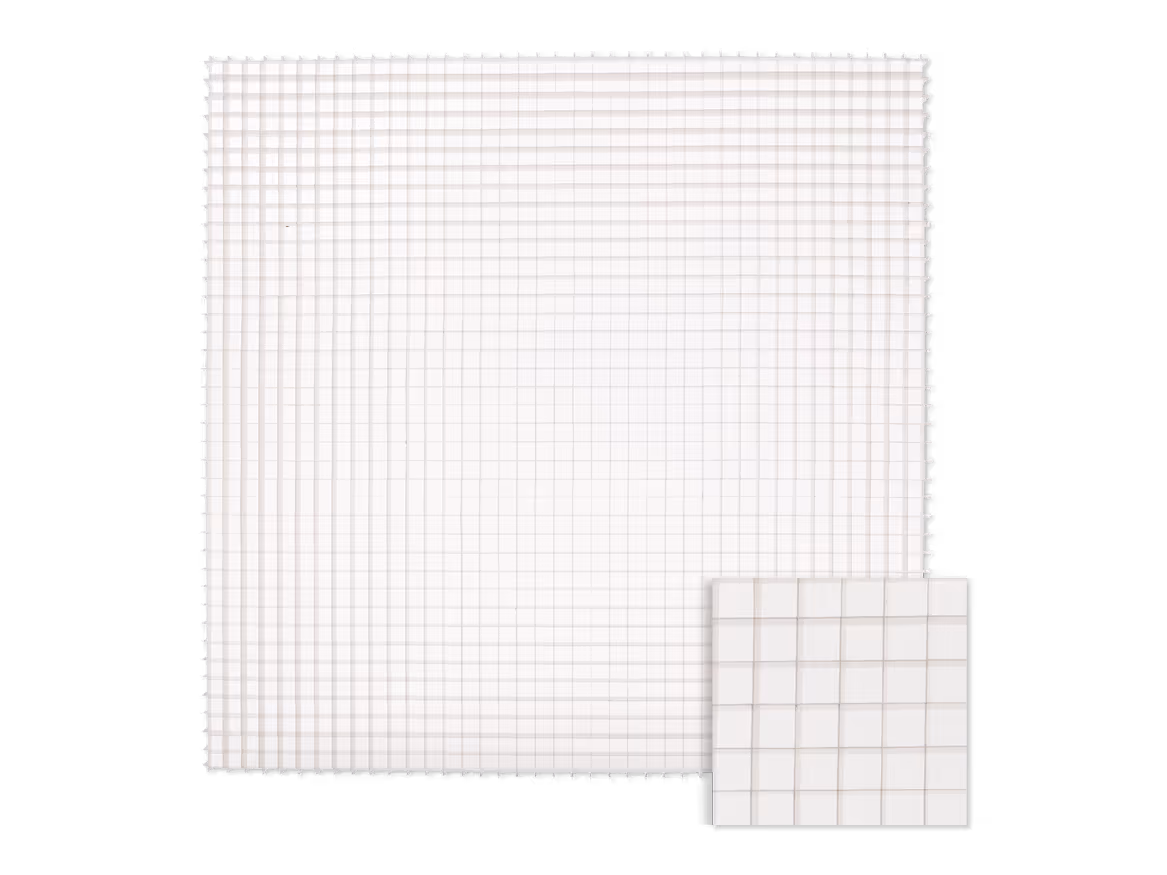

GAP 88 SC
SELECCIÓN
TABLAS DE SELECCIÓN

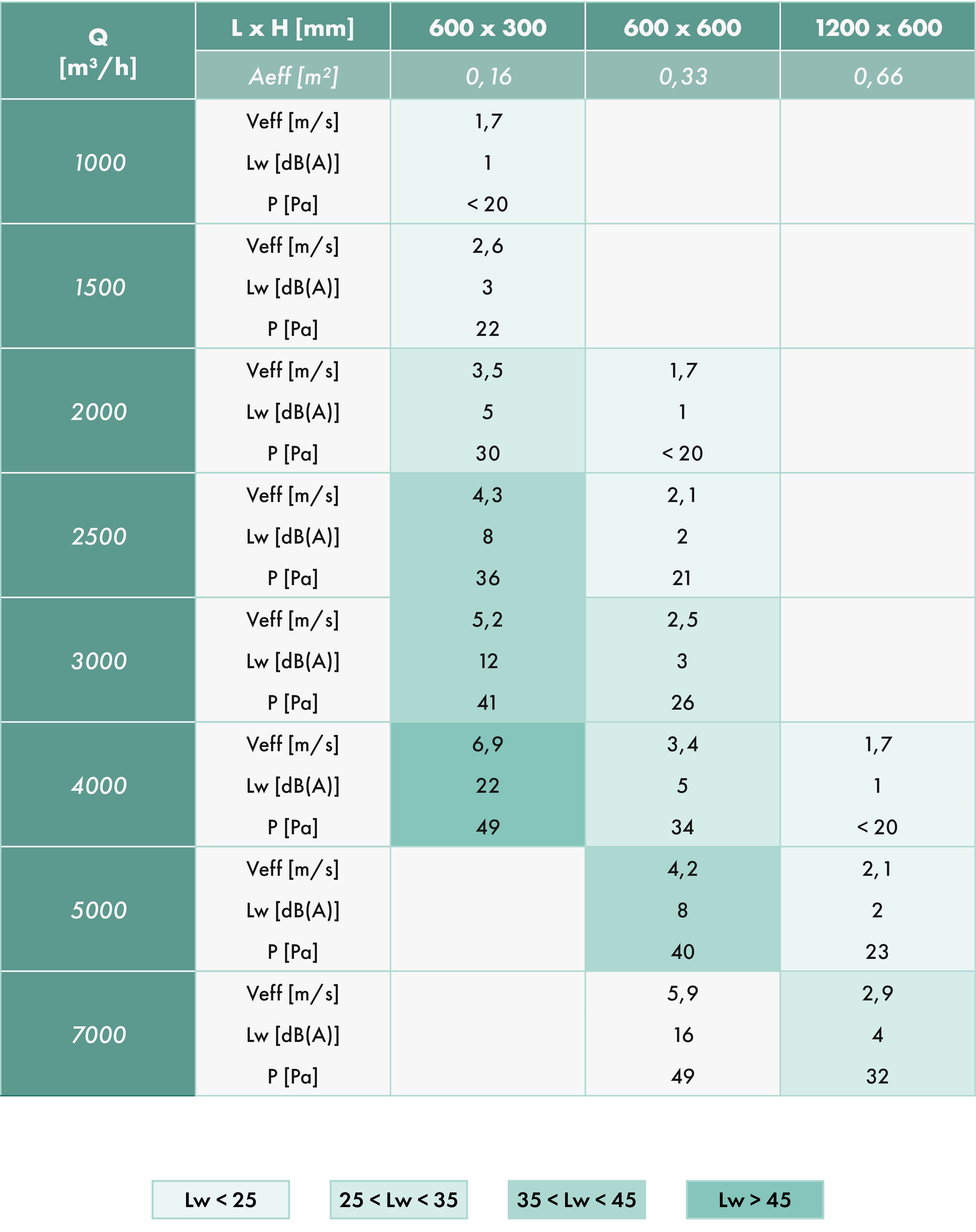

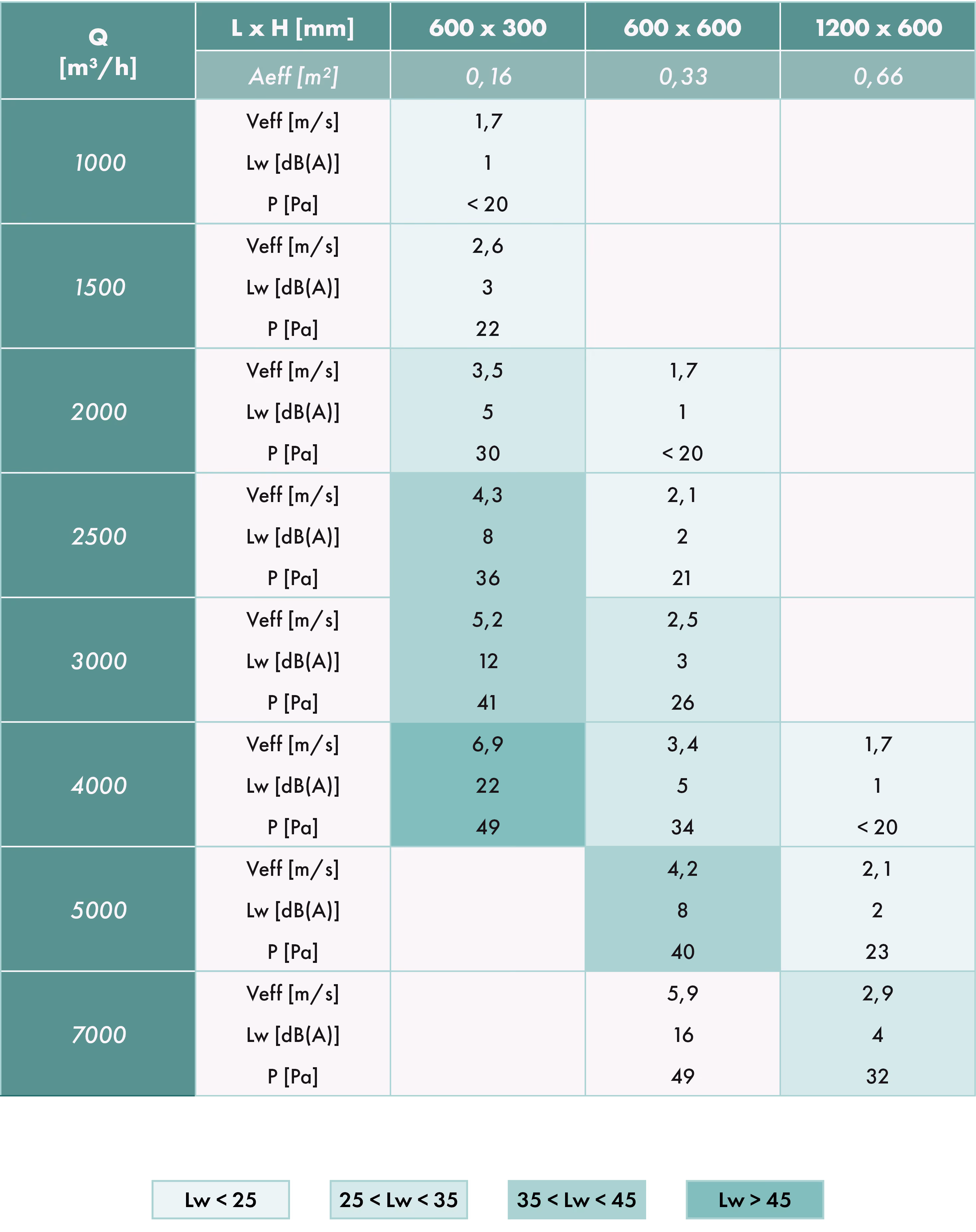

GAP 88
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.

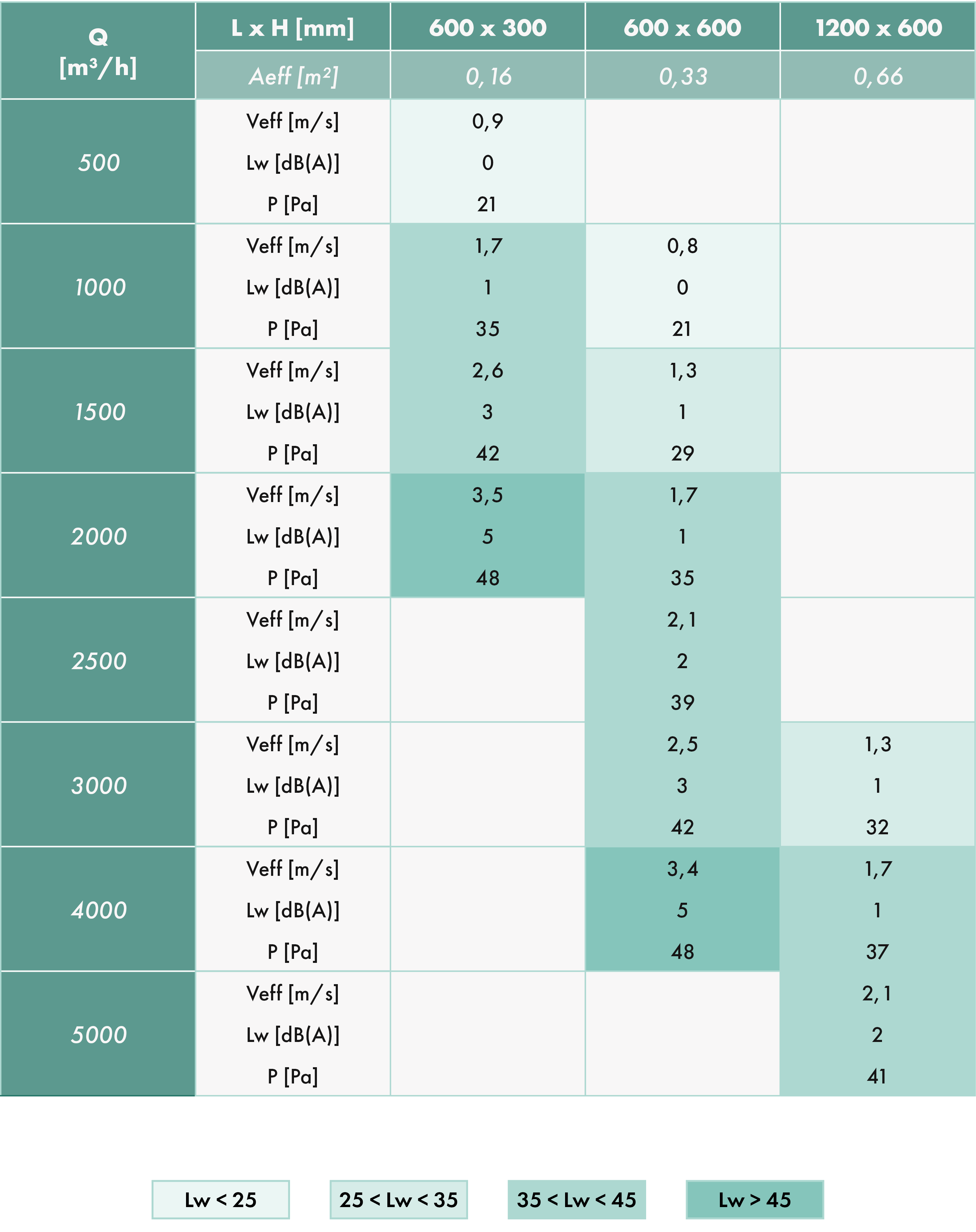

GAP 88i
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Ensayo en condiciones isotérmicas.

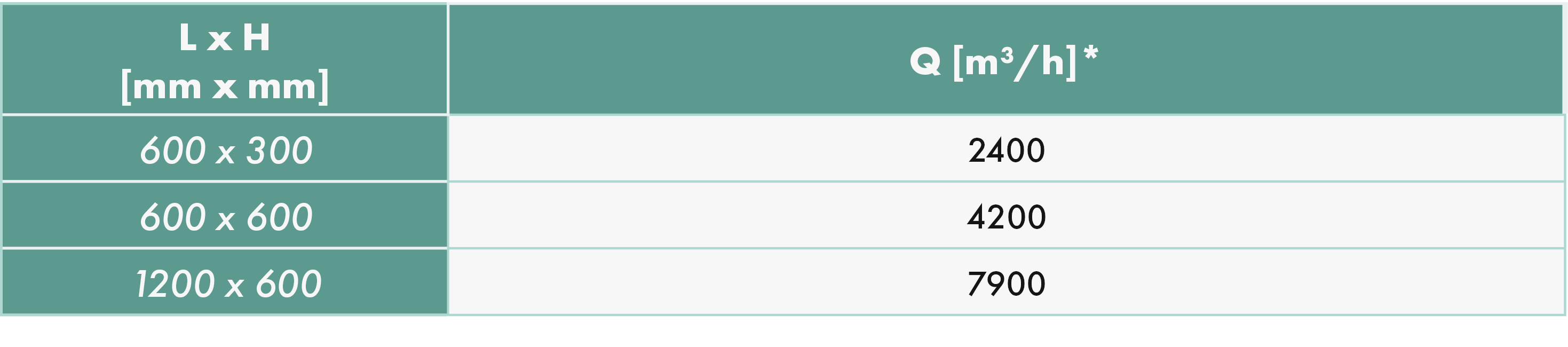

GAP 88 SC
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
MONTAJE SIN PLENUM
- El difusor se coloca directamente sobre los soportes del falso techo para una extracción total.
- Fije el difusor en la estructura de soporte.
- Para el montaje con PFU 600/88 completo: consulte Accesorios.
ACCESORIOS
Embalaje
A la unidad.

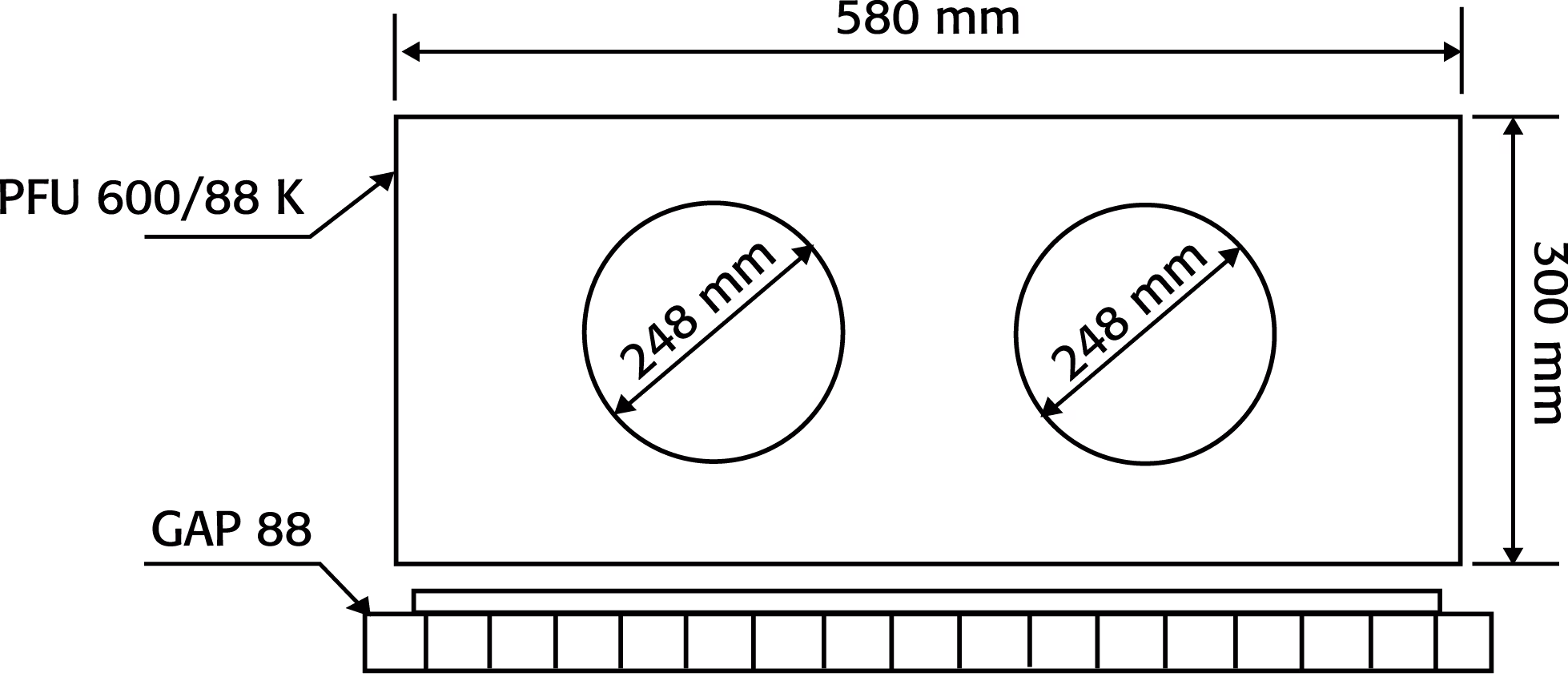

PFU 600-88 en kit
Placa de conexión lateral en chapa de acero galvanizado (2 Ø 250).
Se vende en kit.
La red GAP 88 o GAP 88i se reparará por completo.
Taladre las boquillas durante el montaje.
Dimensiones

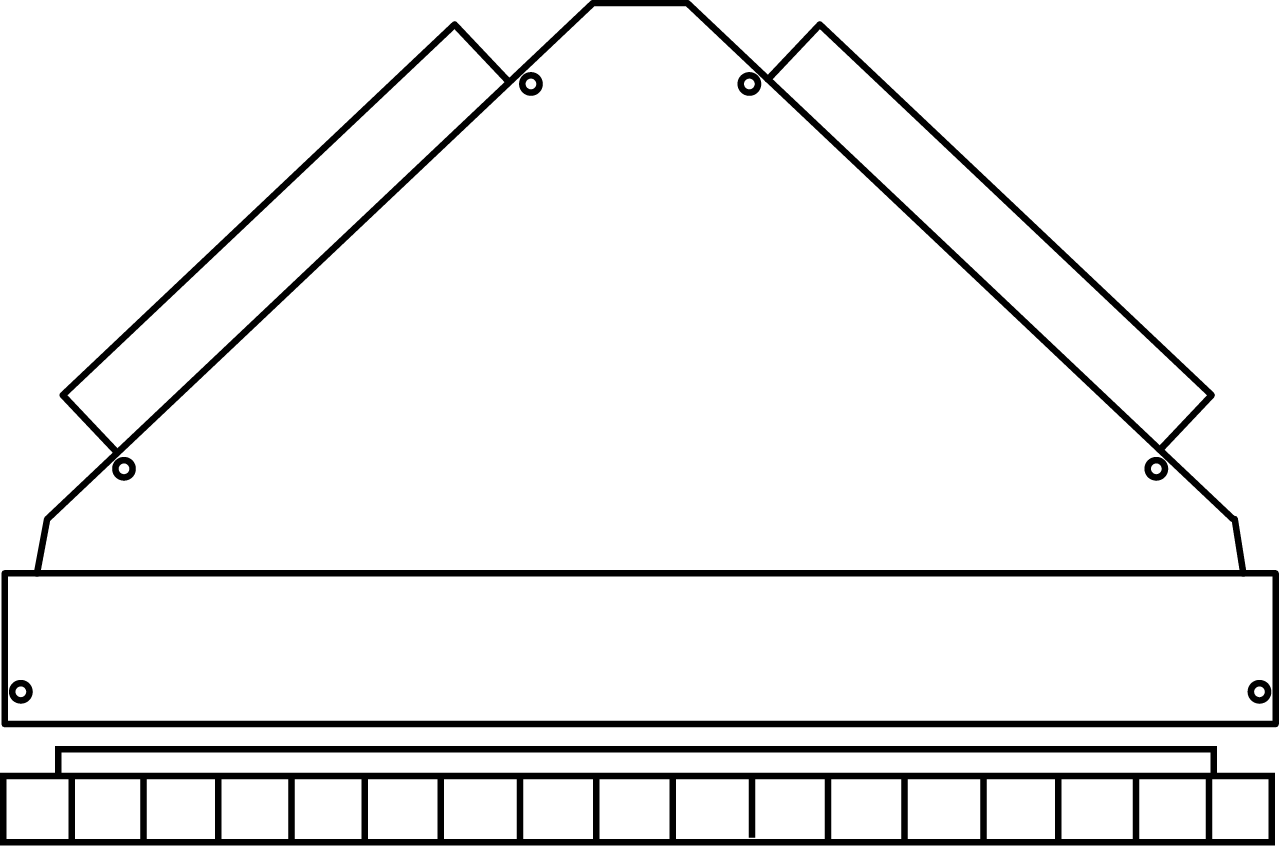

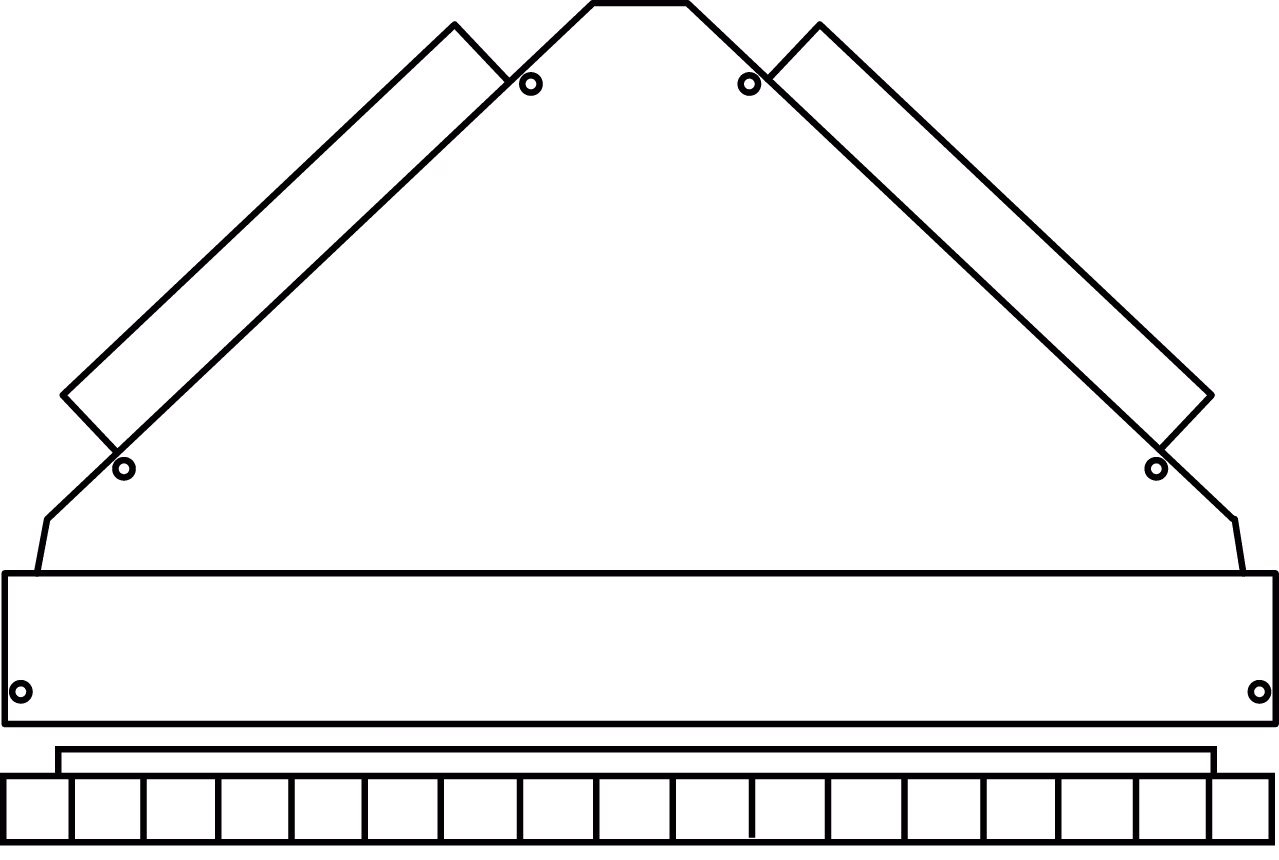

PFU 600-88 ensamblado
Panel de conexión lateral en chapa de acero galvanizado.
2 Ø 250 para 600 x 600.
2 Ø 200 para 600 x 300.
Se vende montado.
Dimensiones
