GAF P 88
rejilla de retorno portafiltros para falso techo con retícula fija
Este es un texto dentro de un bloque div.
Ventajas
Simplicidad de instalación y mantenimiento.
Integración del filtro y fácil extracción.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- GAF P 88: rejilla fija con un paso de 13 mm.
- GAF P 88i: rejilla fija inclinada a 45° con un paso de 13 mm.
- GAF P EA: aletas de diseño fijas.
- 5 tallas disponibles para cada modelo (precios).
- Dimensiones límite de producción: 400 x 400 mm/1000 x 300 mm.
- Caudales indicativos de 800 a 1500 m³/h (tabla de selección).

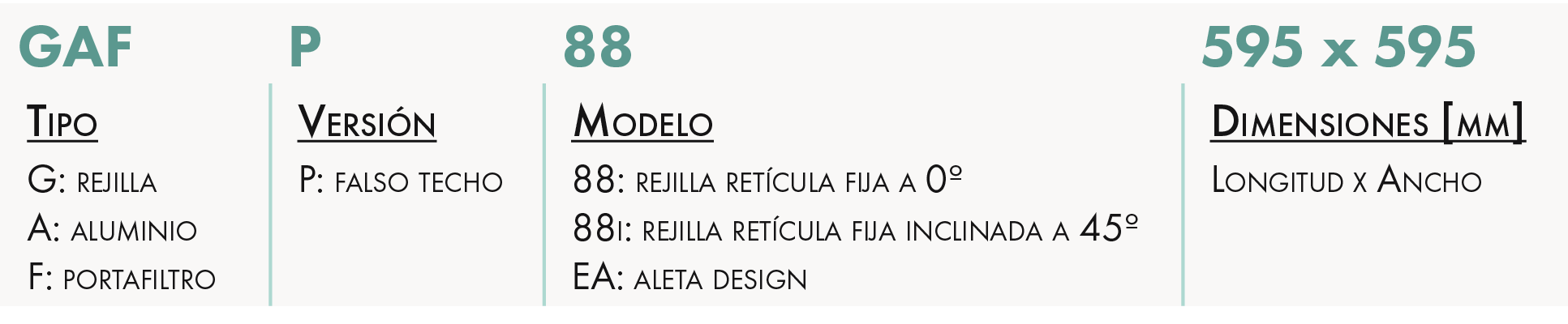

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de retorno portafiltro para instalación en falso techo.
CONSTRUCCIÓN/COMPOSICIÓN
GAF P 88 e 88 i
- Núcleo central de aluminio.
GAF P EA
- Núcleo central con solapas de diseño de aluminio fijas.
Características comunes:
- Marco de aluminio anodizado con borde redondeado de 23 mm de ancho.
- Núcleo central articulado para el acceso y la extracción del filtro.
- Riel lateral en el núcleo central para evitar que el filtro se caiga al abrirlo y permitir su sustitución.
- Filtro gravimétrico plano de 15 mm de grosor (como accesorio).
- Cierre con tornillo o sistema empujar y tirar (opción).
- Acabado: aluminio anodizado o pintura blanca RAL 9010.
OPCIONES
- Sistema de cierre push-pull.
- Diferentes niveles de eficiencia del filtro.
EMBALAJE
- Se vende por unidad (filtro no incluido).
DIMENSIONES
ENCRUCIJADA
GAF P 88, 88i y EA
VISTA SECCIONAL
GAF P 88
GAF P EA
Rejilla GAF P 88i
Rejilla GAF P EA
Sistema de fijación Empujar y tirar
SELECCIÓN
TABLA DE SELECCIÓN

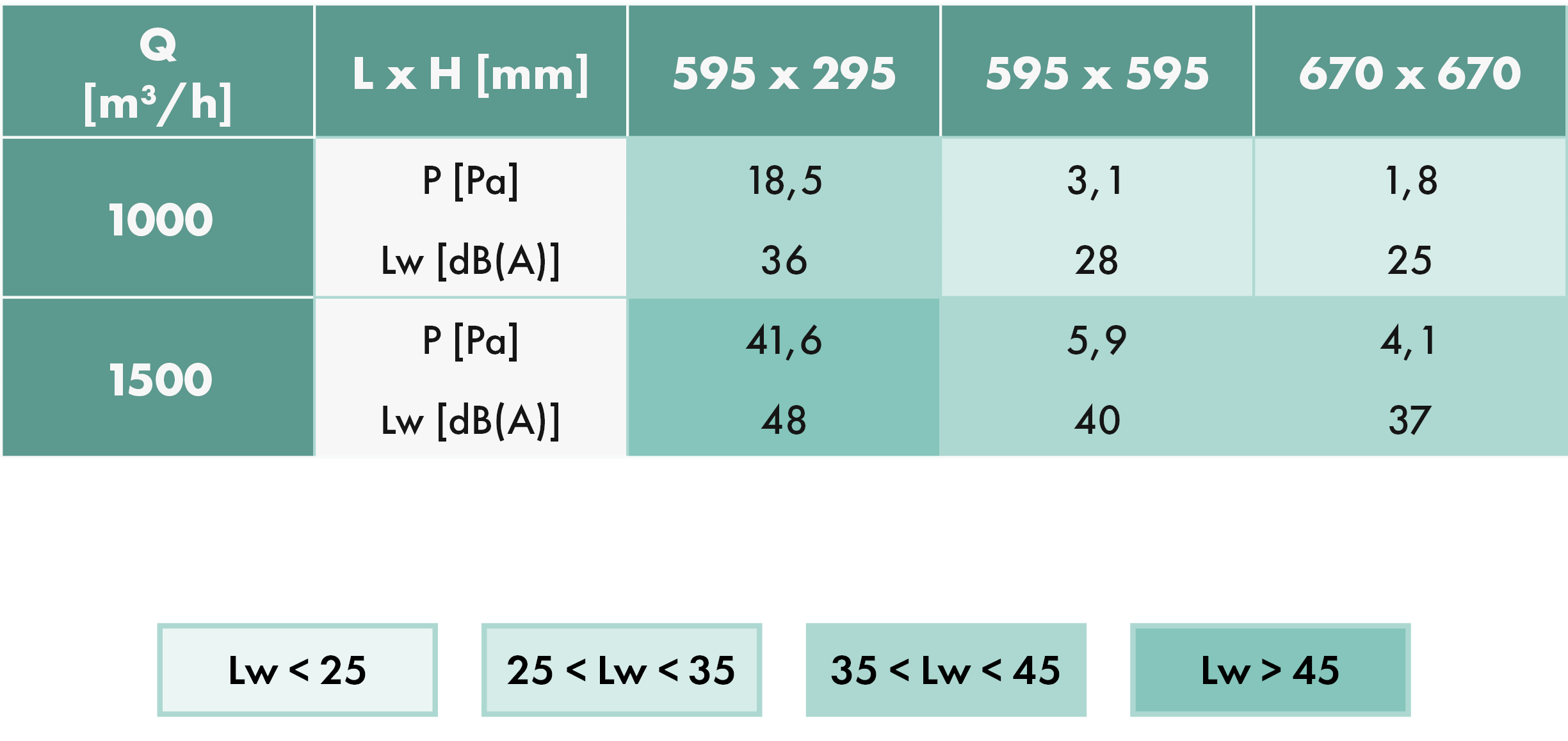

Para rejilla GAF P 88
Ensayo en condiciones isotérmicas.

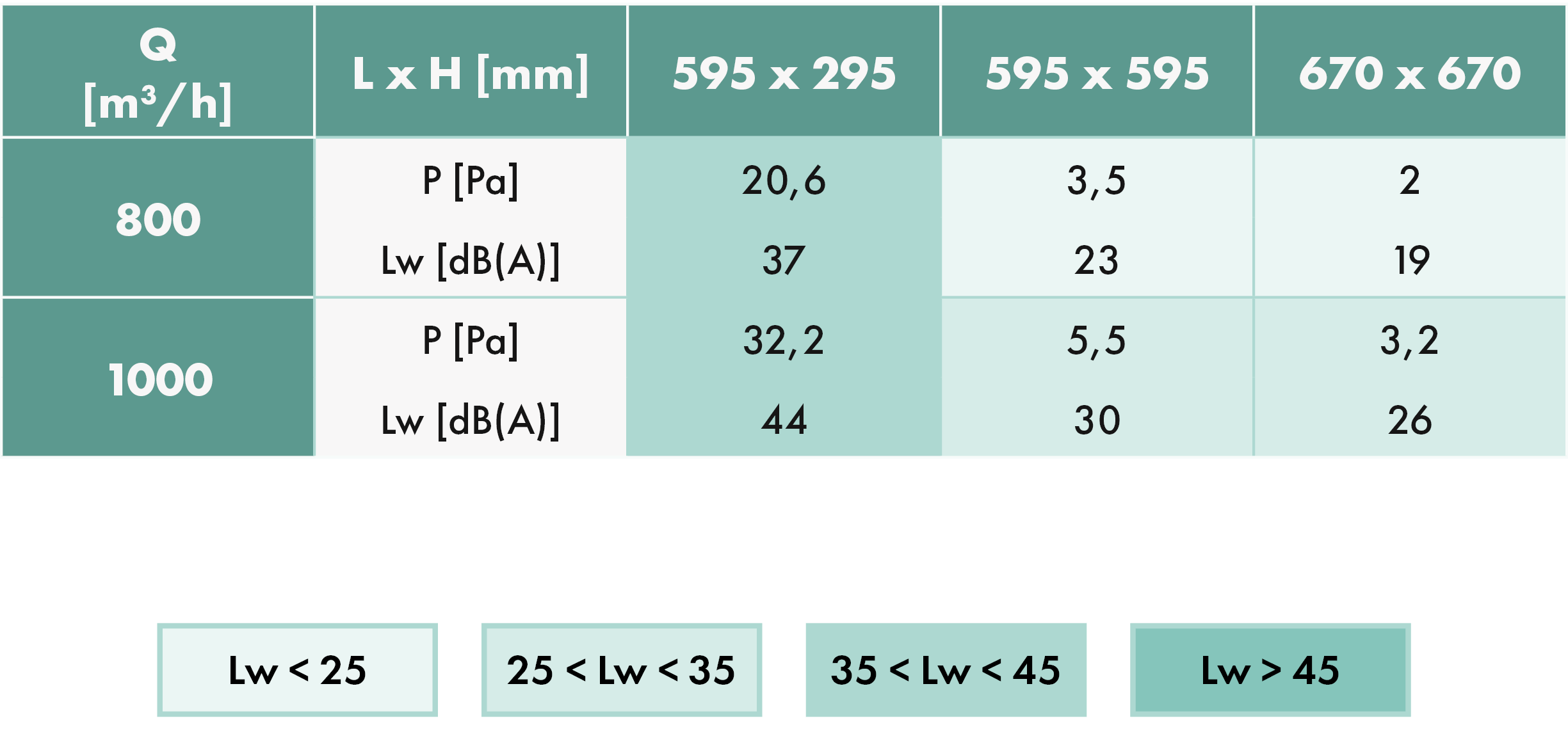

Para rejilla GAF P 88i
Ensayo en condiciones isotérmicas.
INSTALACIÓN
ACCESORIOS
Filtro G3 ou G4 para GAF M 88 ou GAF P 88
Filtro estándar: gravimétrico plano G3 (consúltenos para el G4).
Grosor de 3 a 15 mm.
No se suministra con la parrilla.
Opción: filtro sintético maleable, suministrado con la rejilla.
PFU 80
Panel de conexión lateral en chapa de acero galvanizado.
Puede estar aislado o no aislado.
Póngase en contacto con nosotros para obtener más información.
