GAF M 88
rejilla de retorno portafiltro para instalación en pared
Esto es un texto dentro de un bloque div.
Ventajas
Instalación y mantenimiento sencillos.
Integración del filtro.
Fácil extracción del filtro.
Fijación de imanes.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 6 tamaños disponibles (tarifas).
- Dimensiones límite de fabricación: 300 x 300 mm / 600 x 600 mm.
- Placa de rejilla fija con paso de 13 mm.
- Caudales máximos indicativos de 550 a 2300 m³/h (tabla de selección).

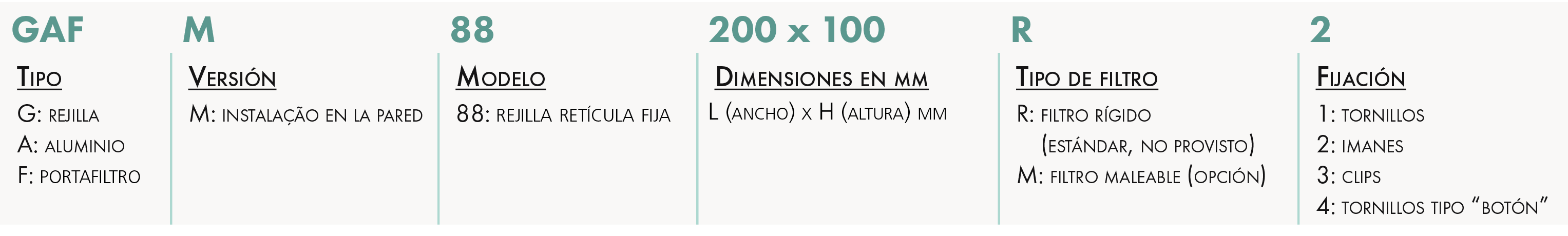

DENOMINACIÓN
APLICACIÓN / USO
- Rejilla de retorno con portafiltro para instalación en pared.
CONSTRUCCIÓN / COMPOSICIÓN
- Marco en aluminio anodizado con borde redondeado de 25 mm de ancho.
- aletas y retículas fijas en aluminio.
- Núcleo central articulable en aluminio para acceder y extraer el filtro.
- Riel lateral en el núcleo central para evitar que el filtro se caiga al abrirlo y permitir su sustitución.
- Filtros con espesores de 3 a 15 mm (se venden por separado).
- Fijaciones mediante tornillos, imanes, clips o tornillos tipo "botón".
- Acabado: aluminio anodizado o pintado en blanco RAL 9010.
OPCIONES
- Otros colores RAL.
- Diferentes niveles de eficiencia desde filtraje.
- Otras dimensiones a petición.
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES
Con filtro gravimétrico fijación plana rígida por tornillos (estándar):
SELECCIÓN

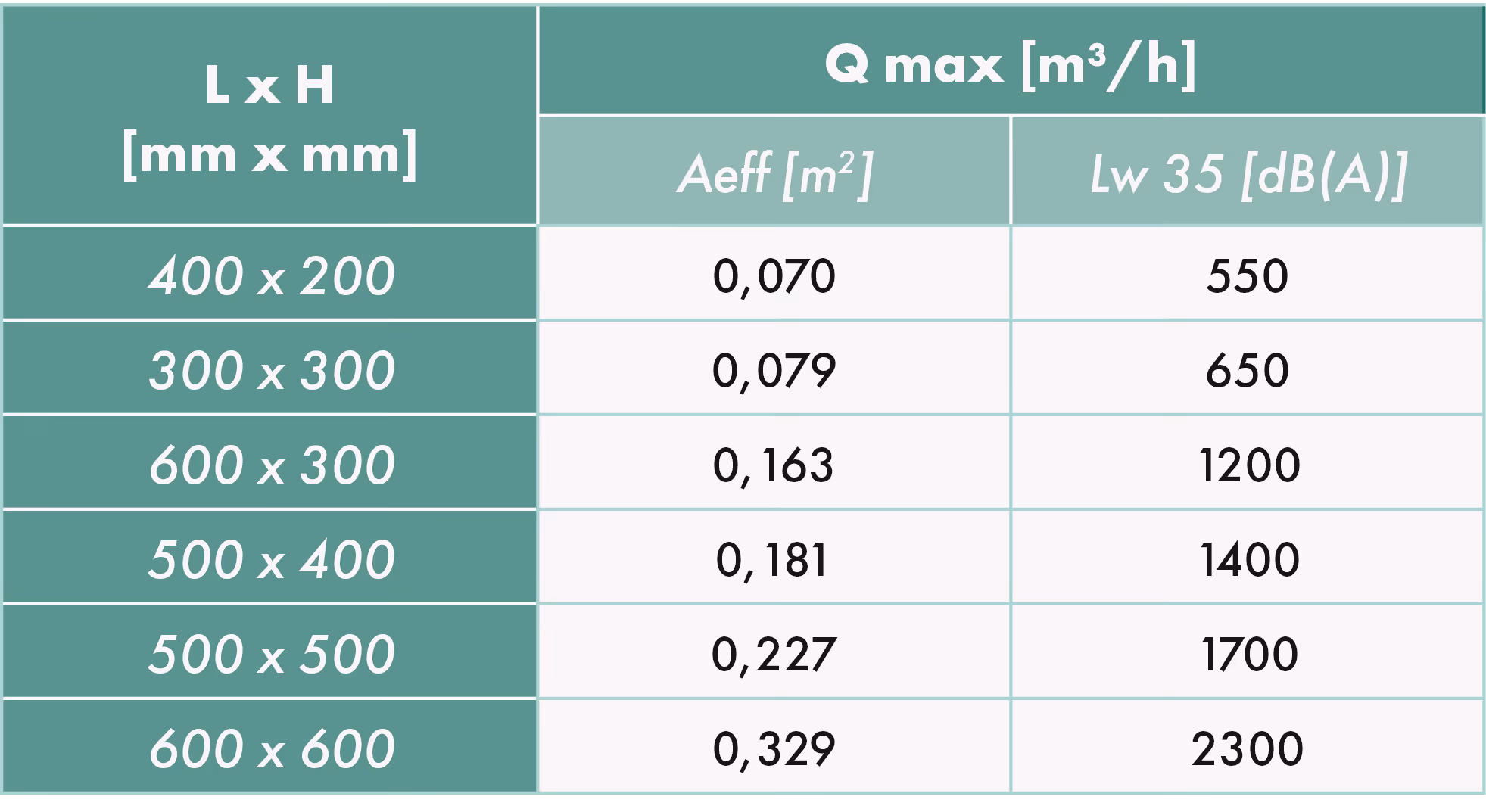

TABLA DE SELECCIÓN PARA GAF M
INSTALACIÓN
ACCESORIOS
Filtro G3 o G4 para GAF M 88 o GAF P 88
Filtro estándar: gravimétrico plano G3 (consúltenos para G4).
Espesor de 3 a 15 mm.
No se suministra con rejilla.
Opción: filtro sintético maleable, suministrado con rejilla.
