GAF M 81
rejilla de retorno para portafiltros de pared con aletas estándar (81) o diseño (EA)
Este es un texto dentro de un bloque div.
Ventajas
Simplicidad de instalación y uso.
Estética cuidada.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
2 modelos:
- 81: aletas estándar, ajustables.
- EA: aletas de diseño, fijo.
- 6 tallas disponibles para cada modelo (precios).
- Límites de fabricación: altura mínima 200 mm; L x H 1000 x 600 mm.
- Caudales indicativos de 100 a 3000 m³/h (tabla de selección).

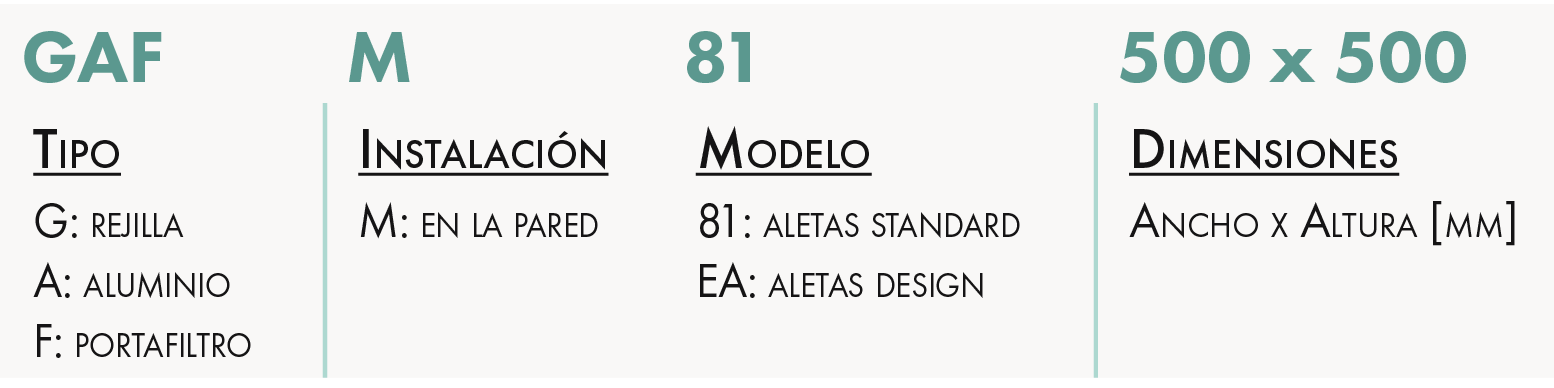

DESIGNACIÓN
APLICACIÓN/USO
- Retorno de pared o techo equipado con filtro (se debe pedir por separado).
CONSTRUCCIÓN/COMPOSICIÓN
- Marco y aletas de aluminio.
- Panel frontal con bisagras para el mantenimiento del filtro.
- Fijación mediante clips.
- Racor de filtro de acero galvanizado.
OPCIONES
- Otros colores RAL.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
- Dimensiones de apertura: L + 5 x H + 5 para ambos modelos.
GAF M 81
GAF M EA
Dimensiones en mm para los 2 modelos.
SELECCIÓN
TABLAS DE SELECCIÓN RÁPIDA
GAF M 81
Lw: potencia acústica sin atenuación local [dB (A)].
GAF M EA
Lw: potencia acústica sin atenuación local [dB (A)].
INSTALACIÓN
INSTALACIÓN DE LA REJILLA GAF M 81/EA
- Fije el aro lateralmente a la pared o al techo.
- Coloque el filtro en el compartimento (el filtro no se suministra).
- Cierre la rjilla (cierre con clip).
ACCESORIOS
Filtro G4 para GAF M 81
Filtro gravimétrico.
Espessura de 13 mm.
Não incluído no fornecimento da grelha, a encomendar à parte.
Filtro M5 para GAF M 81
Não incluído no fornecimento da grelha, a encomendar à parte.
