GAC² 10-20
rejilla de aluminio con aletas móviles, estética cuidada
Este es un texto dentro de un bloque div.
Ventajas
Perfil con efecto estético.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 20 tallas disponibles (precios).
- Dimensiones límite de producción: 100 x 75 mm/1500 x 600 mm; más información en la sección Construcción/Composición.
- Caudales indicativos de 160 a 4000 m³/h (consúltenos para obtener más información).

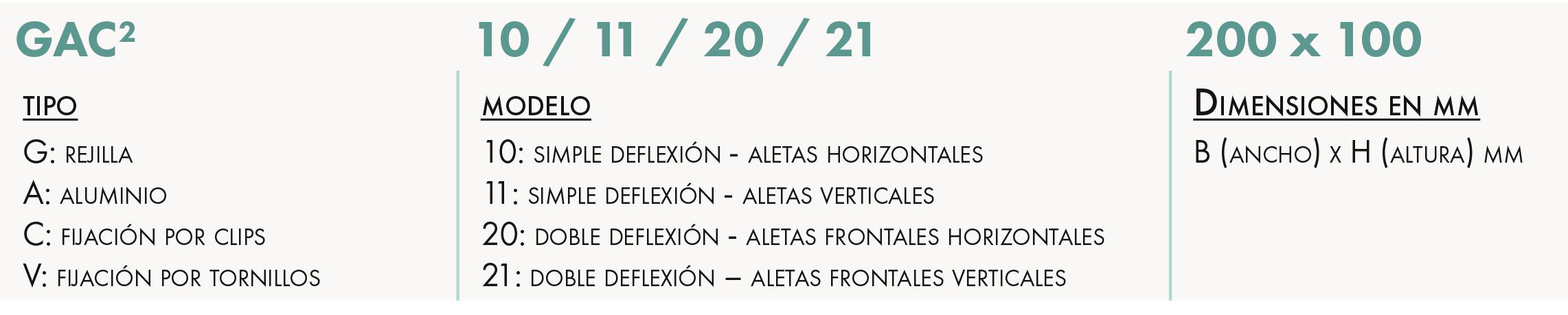

DESIGNACIÓN
APLICACIÓN/USO
- Rejilla de inflado o retorno para instalación en pared.
CONSTRUCCIÓN/COMPOSICIÓN
Características generales:
- Marco y aletas de aluminio.
- Fijación con clips.

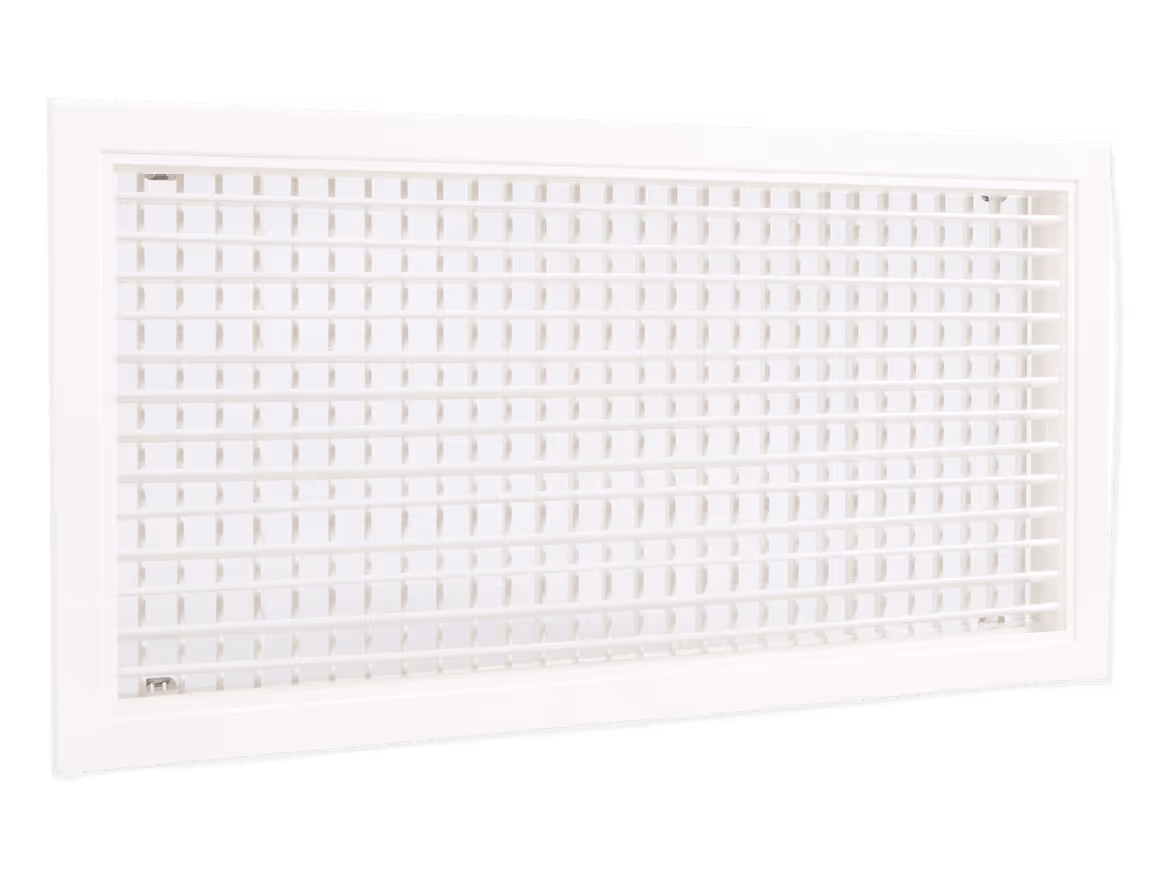

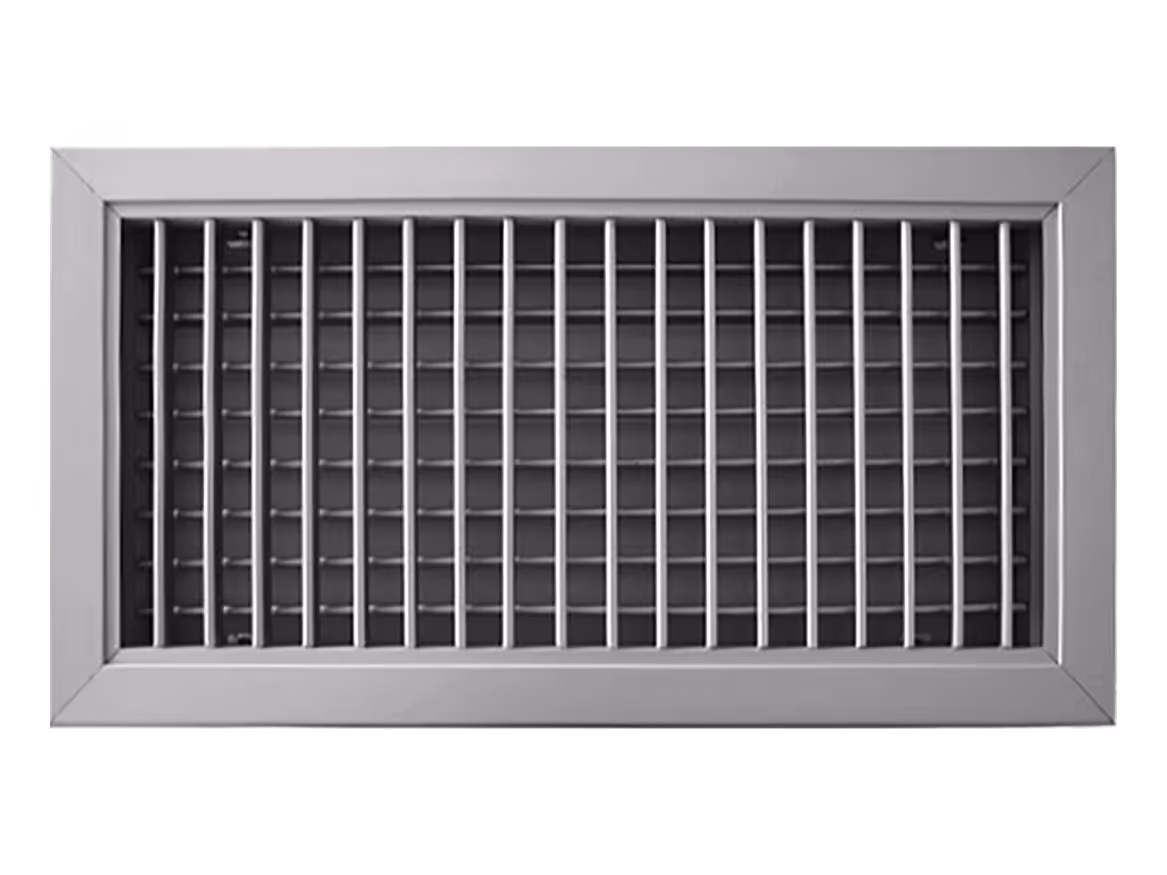

- Acabados disponibles: aluminio anodizado en color natural o pintado blanco RAL 9003 mate.
Dimensiones mínimas y máximas permitidas:
- B (ancho) = de 100 a 1500 mm.
- H (altura) = 75 a 600 mm.
- Longitud/altura del paso = 50 mm/50 mm.
- Espacio entre aletas = 20 mm.

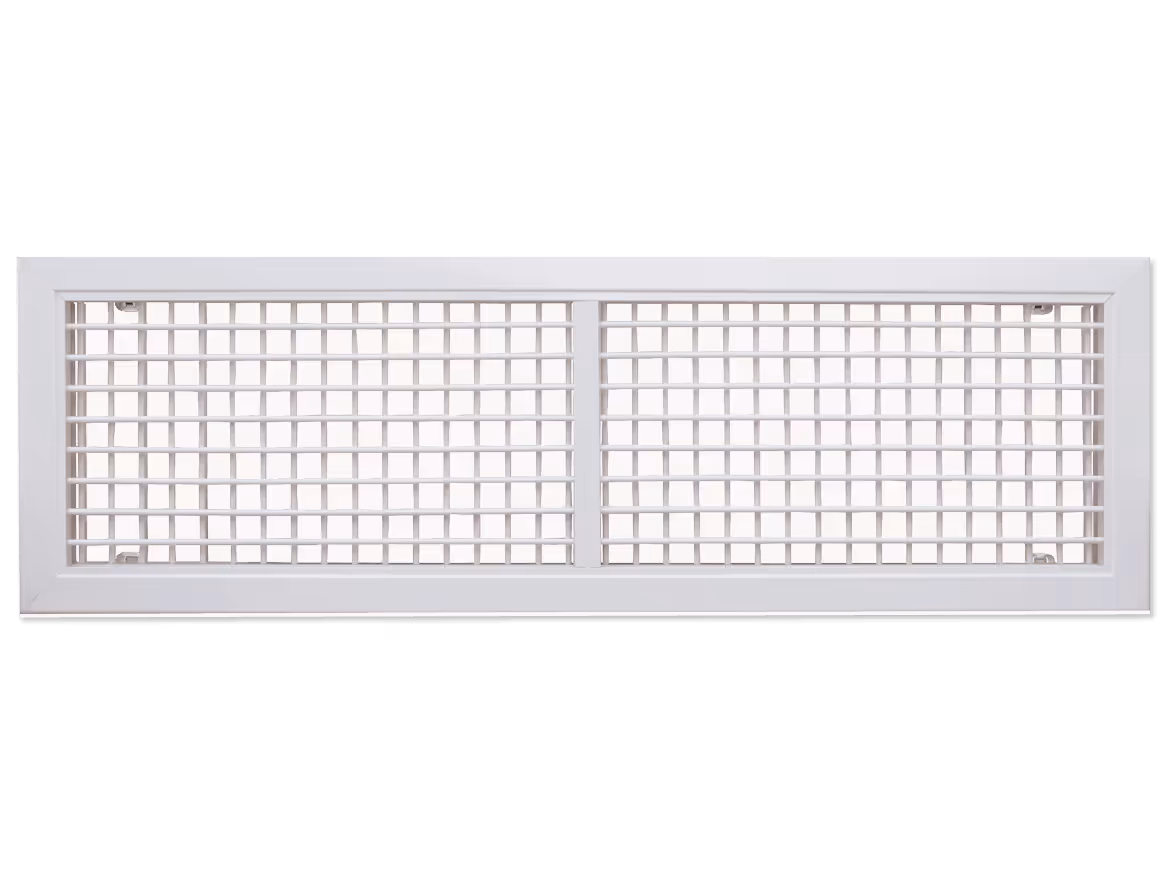

- Refuerzo central para rejillas con un ancho superior a 600 mm.
- Para tamaños no estándar, póngase en contacto con nosotros.
OPCIONES
- Todos los colores RAL.
- Fijación mediante tornillos: rejilla tipo GAV².
- Rejilla de deflexión simple con solapas verticales: modelo 11.
- Rejilla de doble deflexión con solapas frontales verticales: modelo 21.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
DIMENSIONES
- Dimensiones de la abertura: altura x anchura (H x B) en mm.
- El esquema de cruces presentado no considera la instalación de la rejilla con contrarborde.
GAC² y GAV² 10
GAC² y GAV² 11
GAC² y GAV² 20
GAC² y GAV² 21
Para obtener más información, consulte la sección Montaje y conexión
SELECCIÓN
TABLA DE SELECCIÓN PARA GAC² 10-20
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Datos de insuflación en condiciones isotérmicas, palas a 0º.
Lw: potencia acústica sin atenuación local [dB (A)]; P: pérdida de carga [Pa].
Datos de insuflación en condiciones isotérmicas, palas a 0º.
INSTALACIÓN

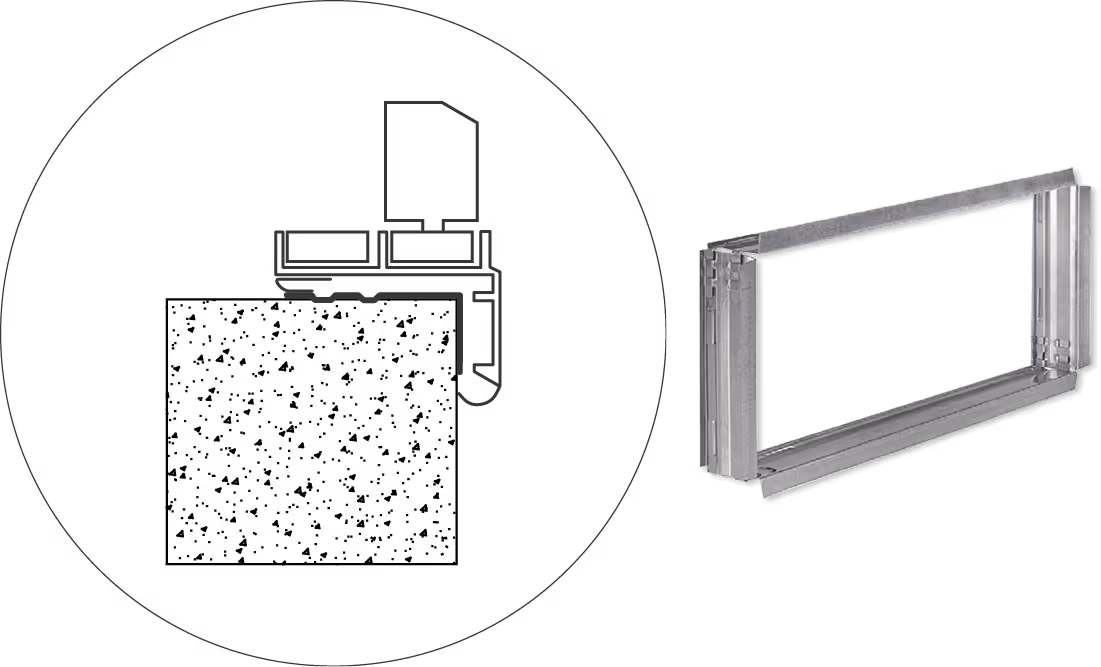

MONTAJE EN PARED
- Fijación mediante un anillo contrario CFU 08.
- El borde del mostrador está sellado a la pared.
- La rejilla se fija, mediante clips, en el anillo de apoyo.
Esquema de barras transversales para montaje con anillo contrario
B: Detalle de montaje en una rejilla de doble deflexión

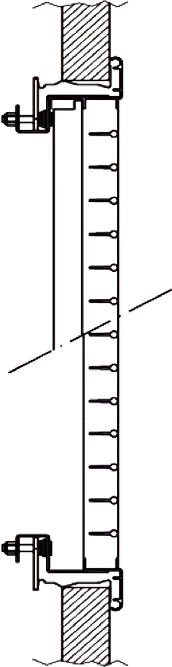

MONTAJE EN TECHO
- Fijación mediante un kit de techo T-FIX especial.
- Facilita la limpieza y el mantenimiento de la parrilla.
- Para rejillas con un ancho inferior a 600 mm, necesitará 1 kit con 2 piezas de fijación.
- Para rejillas con un ancho de más de 600 mm, se requerirán 2 kits, con 4 piezas de fijación.
- Para las rejillas montadas en el registro, el kit de montaje T-FIX solo será compatible con modelos de hasta 600 mm de ancho (1 kit).
- Se entrega sin montar.

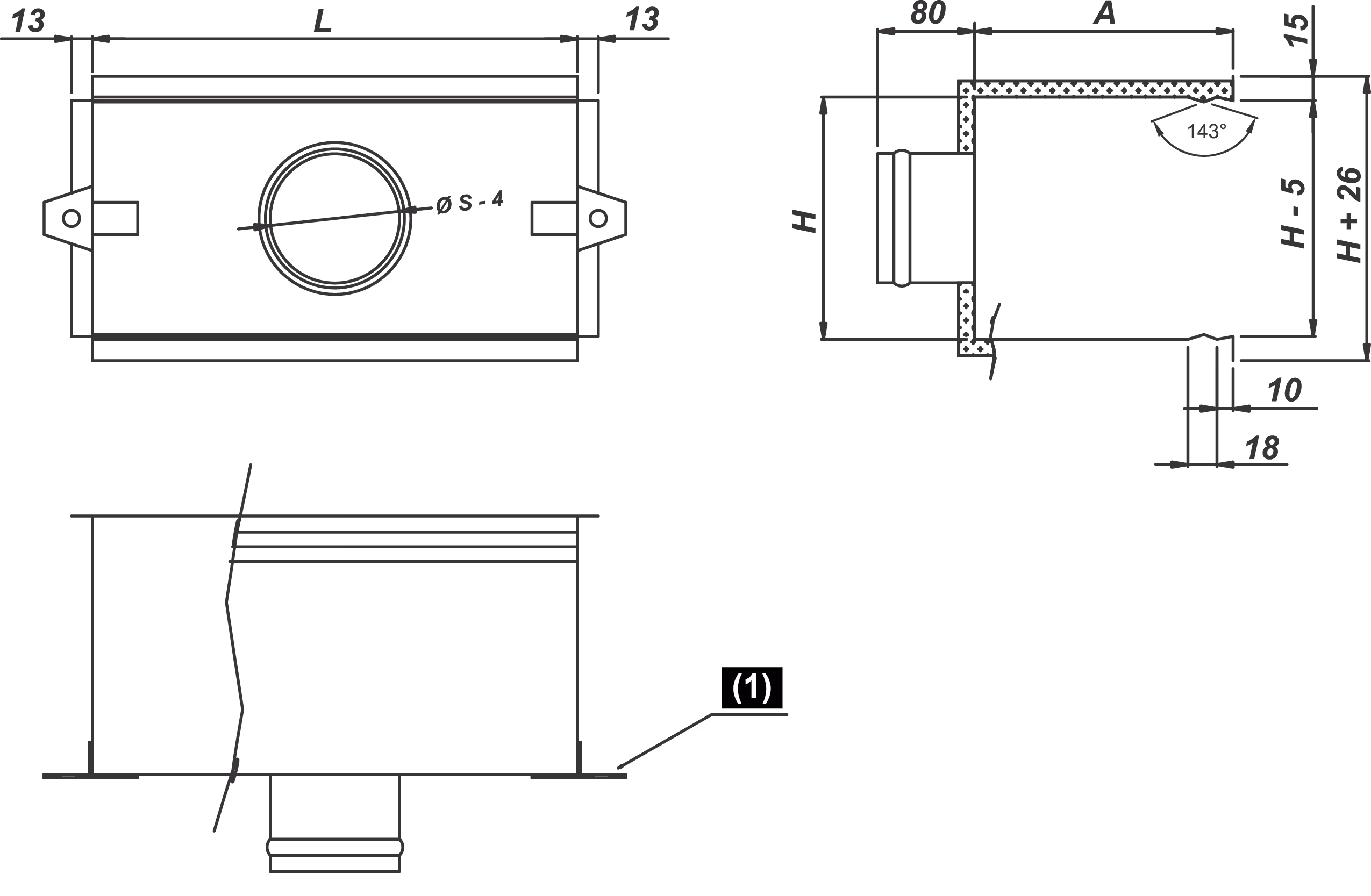

MONTAJE DE CONDUCTOS FLEXIBLES
- La rejilla se fija mediante clips en la PFU 28 o PFU 38 completa.
PFU 28
PFU 38
MONTAJE DEL REGISTRO
- El registro RFS 08 se une a la rejilla mediante clips.
Rejilla de deflexión simple
Rejilla de doble deflexión
ACCESORIOS
RFS 08
Registro en acero galvanizado con solapas opuestas.
CFU 08
Aro de montagem em aço galvanizado.
PFU 28
Completo con inmersión axial en chapa de acero galvanizado, con o sin aislamiento.
PFU 38
Pleno com picagem lateral em chapa de aço galvanizado, com ou sem isolamento
