Fluent Line
difusores lineales de slots por inducción
Ventajas
Difusor de inducción con gran capacidad de mezcla de aire.
Baja velocidad en zona ocupada.
Buena penetración para impulsión aire caliente (invierno).
Slots con optimización de pérdida de presión y ruido.
DESCRIPCIÓN TÉCNICA
GAMA
- 6 tamaños disponibles, de 1 a 4 formas (tarifas).
- Dimensiones límite de fabricación: 600 mm/2000 mm (longitud).
- Caudales indicativos de 50 a 400 m³/h (tabla de selección).

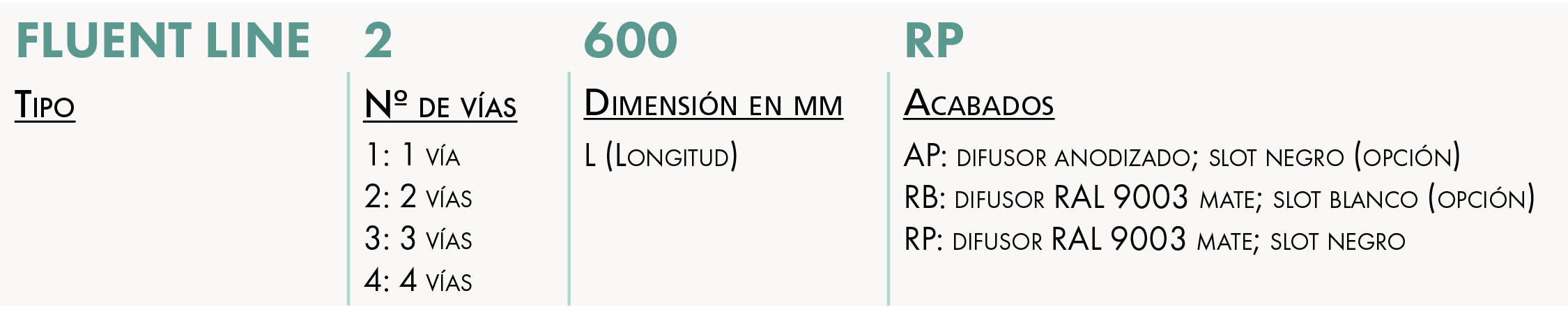

DESIGNACIÓN
APLICACIÓN/USO
- Especialmente diseñado para su instalación en techo.
- Las ranuras permiten la orientación del flujo de aire en diferentes direcciones.
- La regulación optimizada da como resultado velocidades bajas en el área ocupada.
- Difusor de inducción, ideal para aplicaciones con alto diferencial de temperatura (expansión directa).
CONSTRUCCIÓN/COMPOSICIÓN
- Difusor de aluminio extruido con tornillos M3.
- Ranuras en plástico blanco o negro de alta calidad.
- Fijación mediante puente de montaje.
- Acabado disponible: pintado blanco RAL 9003 mate, con ranura negra.
OPCIONES
Por favor, consúltenos para obtener más información sobre:
- Posibilidad de otras longitudes.
- Pintura en otros colores RAL o acabado anodizado.
- Difusores continuos.
- Versión de pared.
- Difusores de 5 o 6 vías.
- Versión con solapa reducida.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA
Difusor
modelo unidireccional
modelo de 2 vías
modelo de 3 vías
modelo de 4 vías
Para obtener información sobre los cruces de los modelos de 5 y 6 vías, consúltenos.
EJEMPLOS DE INSTRUCCIONES DE DESCARGA
SELECCIÓN
TABLA DE SELECCIÓN RÁPIDA
Velocidades de flujo por metro lineal
X: rango para una velocidad terminal de 0,2 m/s [m];
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga
[Bueno]. Pruebe en condiciones isotérmicas.
Para obtener información sobre la selección de modelos de 5 y 6 vías, póngase en contacto con nosotros
INSTALACIÓN
ACCESORIOS
Peças de topo para Fluent Line
Para difusores de 1 a 4 vías, se venden por unidad.
Peças de canto para Fluent Line
A 90º, se vende por unidad.
Peças de ligação para Fluent Line
Para ligação entre 2 difusores, vendido à unidade.
Montaje de puentes
Disponible en 2 modelos:
Tipo I: para una instalación completa.
Tipo II: para instalación en falso techo.
Se vende por unidad.
TIPO I
1 vía
2, 3 o 4 visas
TIPO II
1 vía
2, 3 o 4 visas
Plugins para Fluent Line
Láminas completas en chapa galvanizada, sin aislamiento, vendidas por unidad.
Opciones: completamente con aislamiento de 6 mm, aplicado interna o externamente; posibilidad de integrar el registro de flujo en el sumidero de la cámara.
Encrucijada
