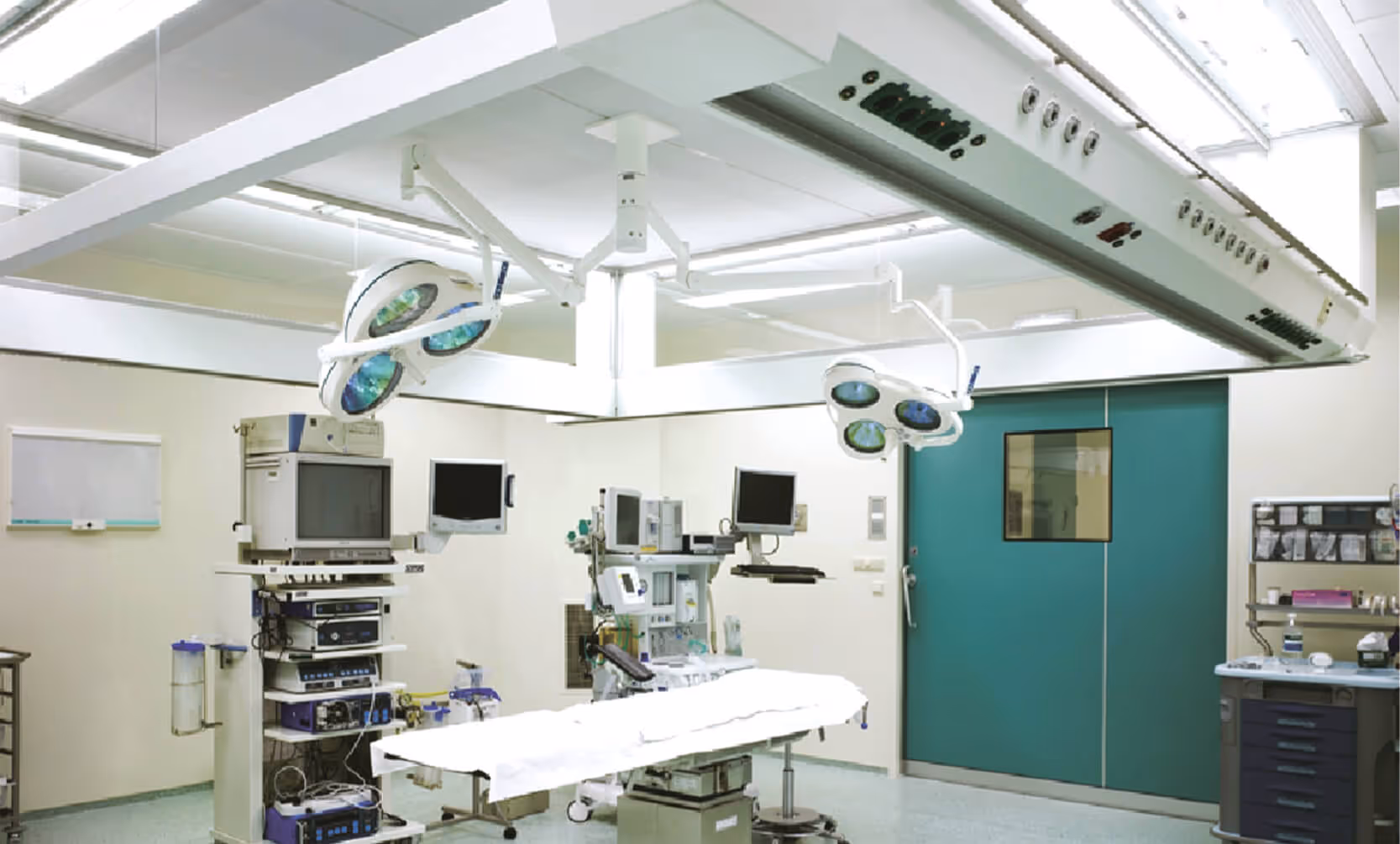

FFA Diferencial
techo de flujo diferencial para unidades operativas
Ventajas
Flujo diferencial: laminar unidireccional descendente con 0,2 m/s en la periferia y 0,4 m/s en la zona central.
Garantía de confort para el equipo médico y de asepsia en la zona de intervención del paciente.
Laminar mesh con microperforación calibrada: estabiliza y unifica la difusión del aire en toda el área del techo de flujo diferencial.
Cortina periférica: permite que el alcance del aire estéril estabilizado llegue a la zona de intervención.
Filtros absolutos: alta eficiencia, alto nivel de sellado y fácil acceso para mantenimiento y reemplazo.
La estructura perfilada y la lámina de aluminio son altamente resistentes a la corrosión por agentes químicos y reducen drásticamente el peso del elemento.
Según DIN 1946-4 y HTM 03-01.
DESCRIPCIÓN TÉCNICA
GAMA
DESIGNACIÓN
APLICACIÓN/USO
- El soplado de aire aséptico en el quirófano se realizará a través de un difusor con cámara y filtros terminales de alta eficiencia integrados.
- Este difusor producirá un flujo de aire en régimen de flujo diferencial con dos campos de velocidad diferentes: uno central de 0,4 m/s (con una intensidad de turbulencia inferior al 20%) y otro periférico a 0,2 m/s (con una intensidad de turbulencia inferior al 30%).
- Esta característica combinada con la cortina periférica minimiza la inducción del aire circundante y combate eficazmente los efectos nocivos de la turbulencia introducida por el cialítico.
- Este flujo estéril de aire estabilizado debe proteger tanto al paciente como al equipo médico y a la bandeja del instrumento quirúrgico.
CONSTRUCCIÓN/COMPOSICIÓN
Sesión plenaria:
- La cámara se construirá completamente de aluminio para garantizar la resistencia a los desinfectantes químicos y reducir el peso de la estructura.
- La estructura perfilada también será de aluminio anodizado, lo que le da una gran rigidez y estabilidad a la estructura para evitar la aparición de futuras fugas en los filtros.
Filtros:
- Los filtros de alta eficiencia (eficiencia = EU14) se colocarán a lo largo de toda la zona de insuflación, paralelos a la pantalla del difusor.
- Esta disposición permitirá reducir la pérdida de carga en los filtros y optimizar su vida útil. Los filtros Absolute deberán tener un sistema de doble sellado para minimizar el riesgo de fuga de aire no filtrado de la cámara a la zona estéril.
Laminar mesh:
- La estabilización del flujo después de los filtros se realizará mediante una red de fibra de nylon con microperforación lavable calibrada.
- La fijación de la red se realizará sin tornillos ni ningún sistema que prevea zonas de acumulación de partículas. Esta red debe proporcionar un rango de velocidad estable y constante en toda su área. También debería maximizar el área de insuflación dejando solo espacio para el paso de la vena cialítica.
OPCIONES
- Versión en acero inoxidable.
- Altura H (esquema 1) de la cámara de 300 o 550 mm.
- Cortina de cristal.
- Media Bridge (pista técnica periférica superior con tomas de corriente eléctrica, gases medicinales, vacío y datos).
- Proporciona funcionalidad y flexibilidad, reduce la logística del piso y permite inclinaciones de 360°.
- Cortina de aire (en sustitución de la cortina de PVC).
EMBALAJE
- Se vende por unidad.

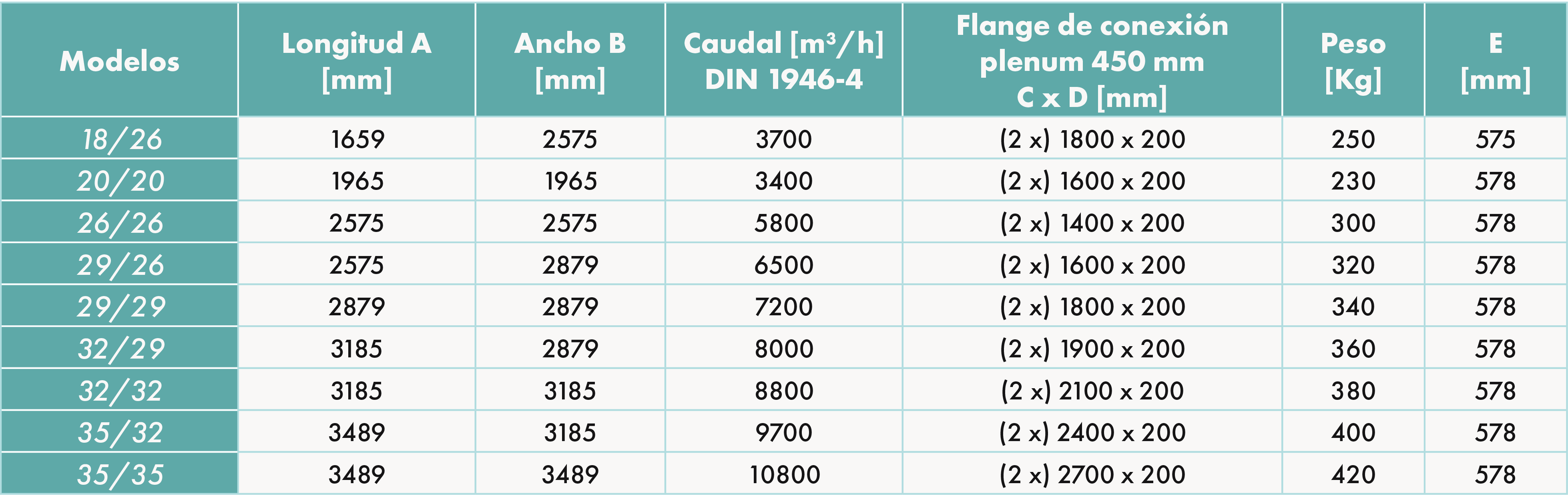

DIMENSIONES
CRUCES Y PESOS
Esquema 1
Esquema 2
