Evolix® 450
sistema de calefacción de gas
Ventajas
Consumo de energía reducido: quemador multiventuri.
Calefacción por zona.
Calentamiento rápido.
Ausencia de corriente de aire.
Baja emisión de CO y NOx (quemador multiventuri).
Alta eficiencia energética.
DESCRIPCIÓN TÉCNICA
GAMA
Fijación mediante ganchos:
- 10 modelos de 15 a 50 kW, 4 longitudes (3, 6, 9 y 12 metros).
- 1 o 2 pasantías.
Fijación lineal:
- 6 modelos de 30 a 45 kW, 2 longitudes (12 y 18 metros).
- 1 o 2 pasantías.

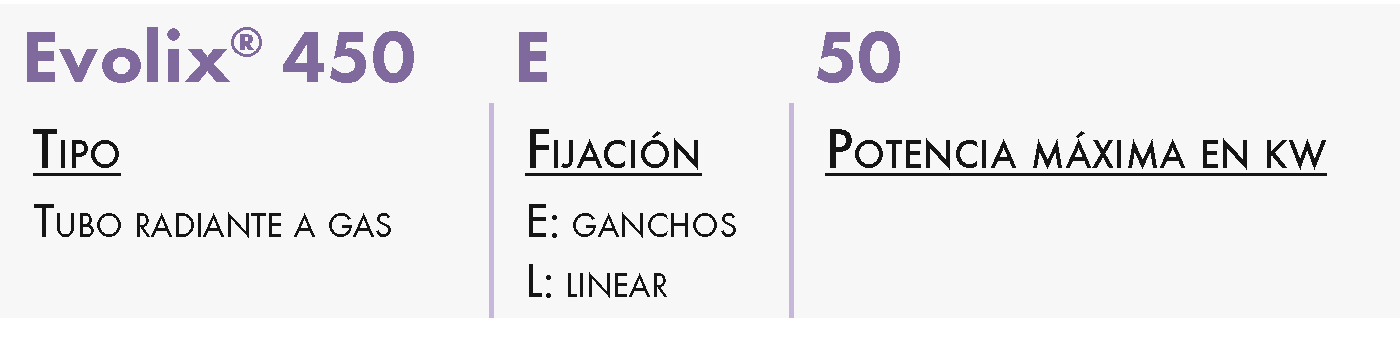

DESIGNACIÓN
APLICACIÓN/USO
- Calentamiento de espacios de gran volumen de hasta 15 m de altura.
- División de zonas a tratar: calentamiento localizado de las estaciones de trabajo.
- Calentamiento intermitente.
CONSTRUCCIÓN/COMPOSICIÓN
- Caja compuesta por un quemador multiventuri, un bloque de electrodos (encendido e ionización segura en presencia de gas) y un extractor del gas quemado.
- Tubos con tratamiento a alta temperatura (salida del quemador).
- Reflector en aluminio pulido espejado.
- Compensador de expansión.
OPCIONES
- Reflector de acero inoxidable.
- Aislamiento del reflector.
- Tubo de acero inoxidable para una mejor resistencia a la corrosión.
- Rejilla antiproyección.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
CARACTERÍSTICAS TÉCNICAS
- Fuente de alimentación: monofásica 230 V - 50 Hz.
- Consumo de energía: 56 W.
- Conexión de gas 1/2».
VISTA EXPLOTADA
Composición del quemador
(2) Quemador multiventuri
(3) Caja de electrodos y control eléctrico
(2) Tubos de emisión
(3) Quemador+extracción de humo
(2) Tubos de emisión
(3) Extracción de humos
(4) Quemador
LÍMITES DE UTILIZACIÓN
- Distancia mínima de materiales inflamables: 2 m.
DIMENSIONES Y PESOS
Modelo de cierre con gancho
Modelo de fijación lineal
SELECCIÓN

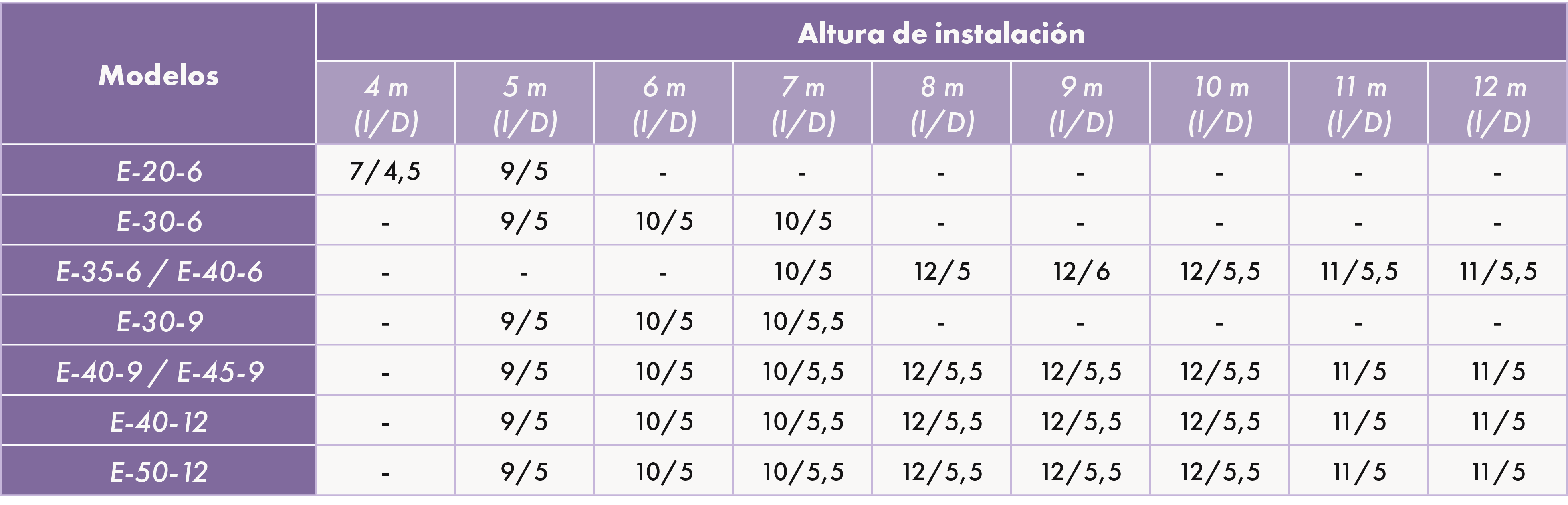

SELECCIÓN DE EVOLIX® 450
1. Determine las pérdidas.
2. Identifique los modelos radiantes según la altura de la instalación.
3. Determine el número de radiadores según el modelo elegido y confirme con las distancias (l y D) entre los radiadores.
- Ejemplo:
- superficie del local: 18 x 21 = 387 m²
- pérdidas: 179 kW
- altura de instalación: 7 m
- modelo elegido: E-30-6
Es decir:179 kW/30 kW = 6 radiadores.
INSTALACIÓN
INSTALACIÓN DE EVOLIX® 450
Kit de aspiración de aire oxidante en acero inoxidable 304+kit de extracción de humos con tapa en acero inoxidable 304
Kit concéntrico de acero inoxidable 304
ACCESORIOS
Acessórios de instalação
Condutas de chaminé com Ø de 80 mm em inox, canto, comprimento direito, conduta flexível, acessório de extração, abraçadeiras.
Termóstato de bolbo preto
Medición de la temperatura resultante del aire y la radiación en el área de ocupación.
Placa de comando
Placa de comando para controlo até 8 radiantes.
Até 5 zonas diferentes.
Disponível em 2 modelos: 1 estágio ou 2 estágios.
