Ventajas
Aislamiento acústico.
Montaje para cruce pared (Ø 125 mm).
Puede suministrarse en kit con silenciador para cruce pared (con adaptador acústico).
Gama
La gama EM A consta de 2 modelos:
- MS A 22 = 22 m³/h.
- MS A 30 = 30 m³/h.
Solución acústica (los accesorios deben pedirse por separado):

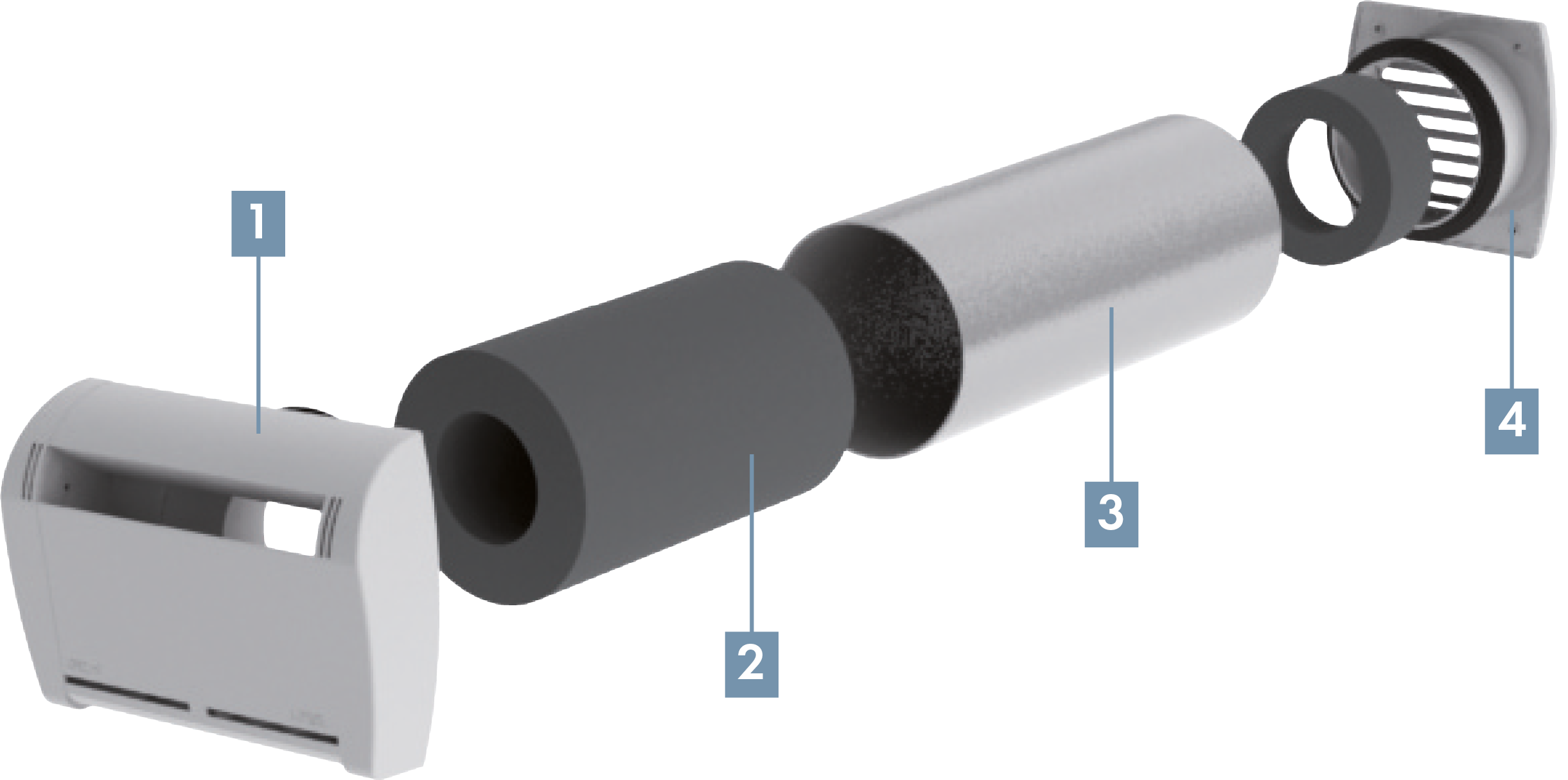

- Toma de aire EM A + adaptación MMM + adaptación acústica MAC 125 + rejilla de fachada GAPM 125 (con espuma).
Denominación
Aplicación / Utilización
Construcción / Composición
Opciones
Embalaje
- Vendido por unidad.

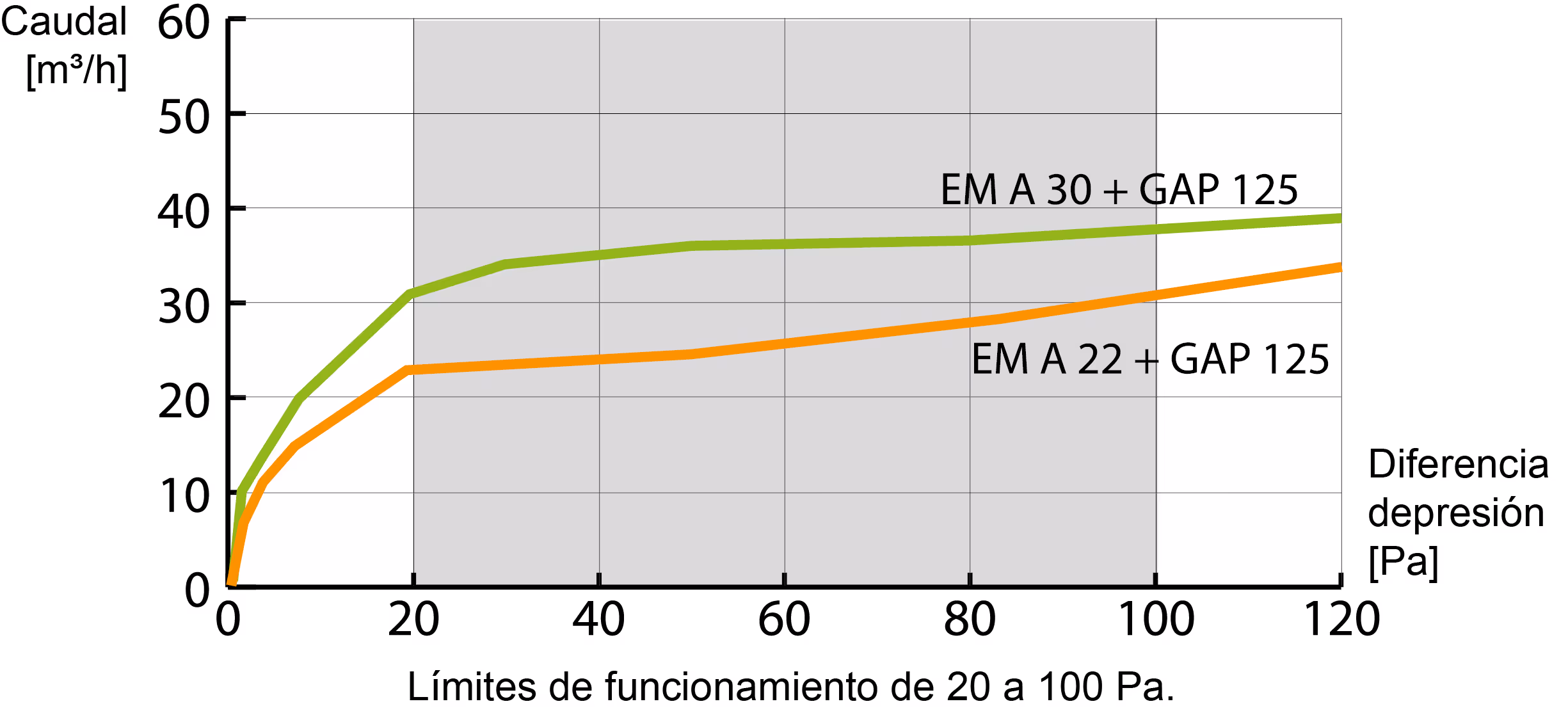

CARACTERÍSTICAS AERÓLICAS
ΔP = 20 Pa

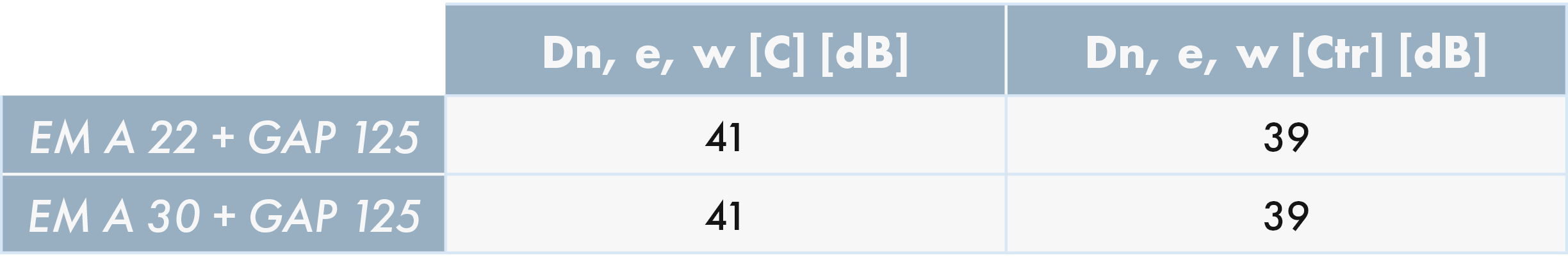

AISLAMIENTO ACÚSTICO
CLASIFICACIÓN
- De acuerdo con la norma NF E 51-732 para componentes de ventilación mecánica controlada.

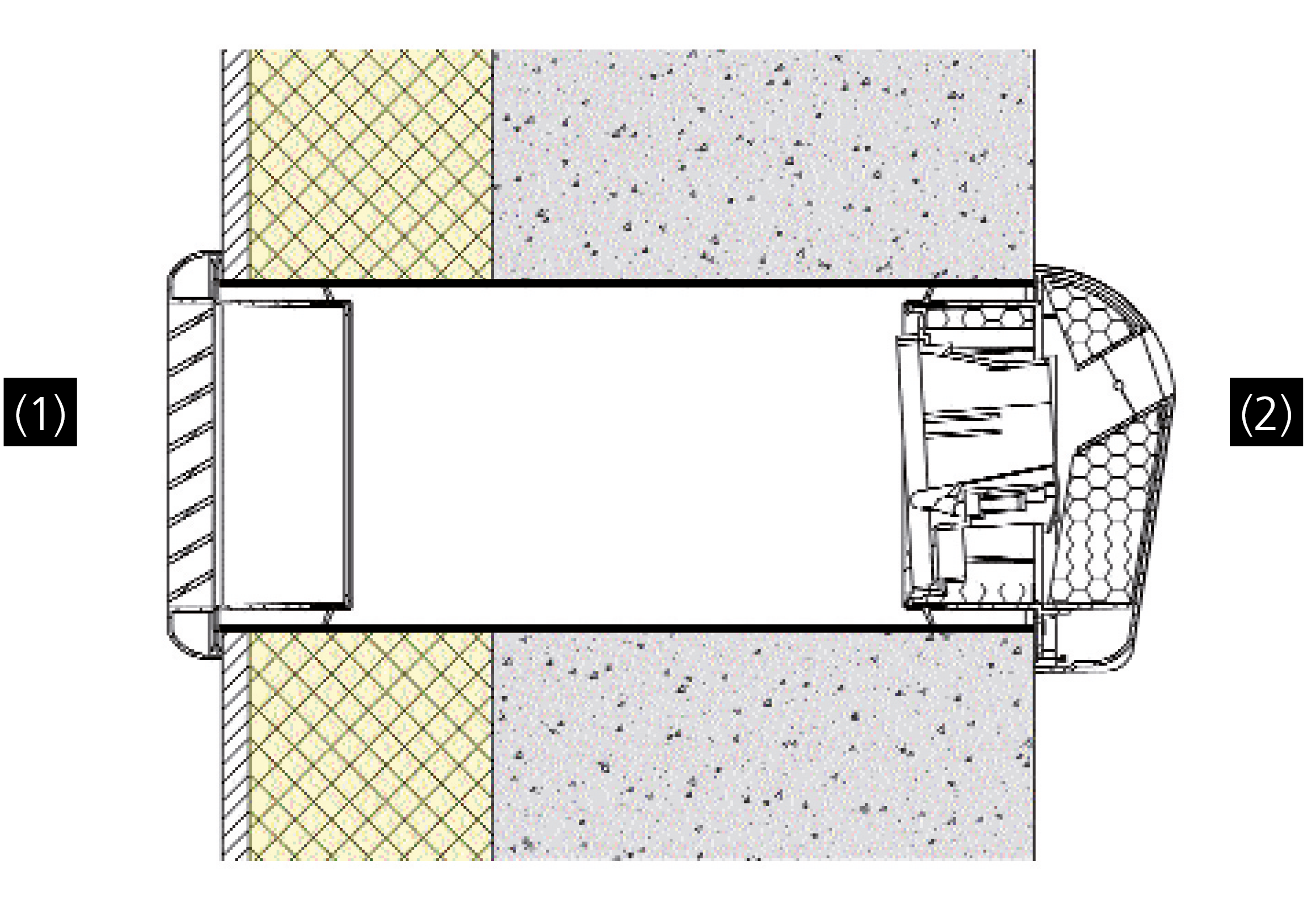

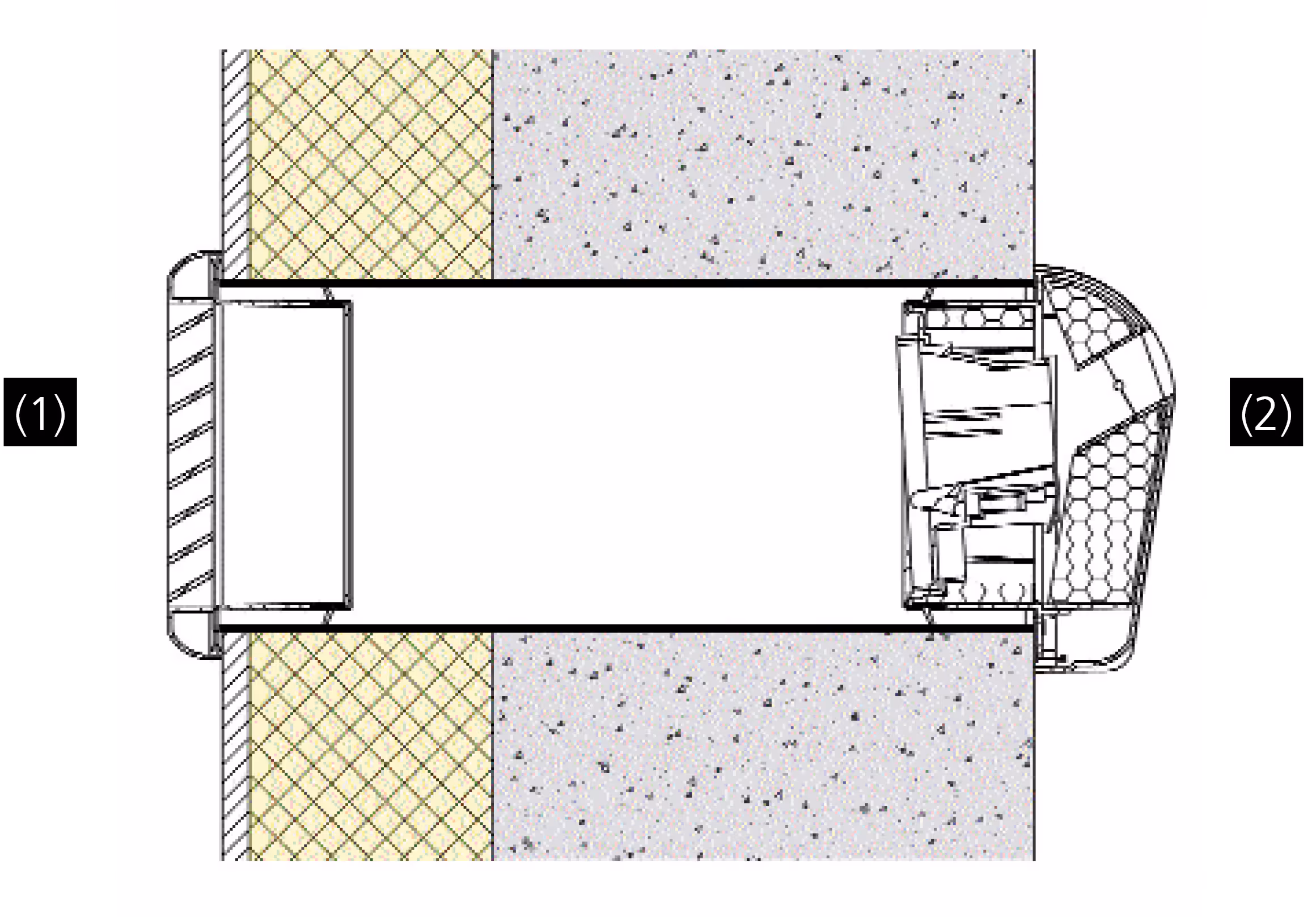

AISLAMIENTO EXTERNO

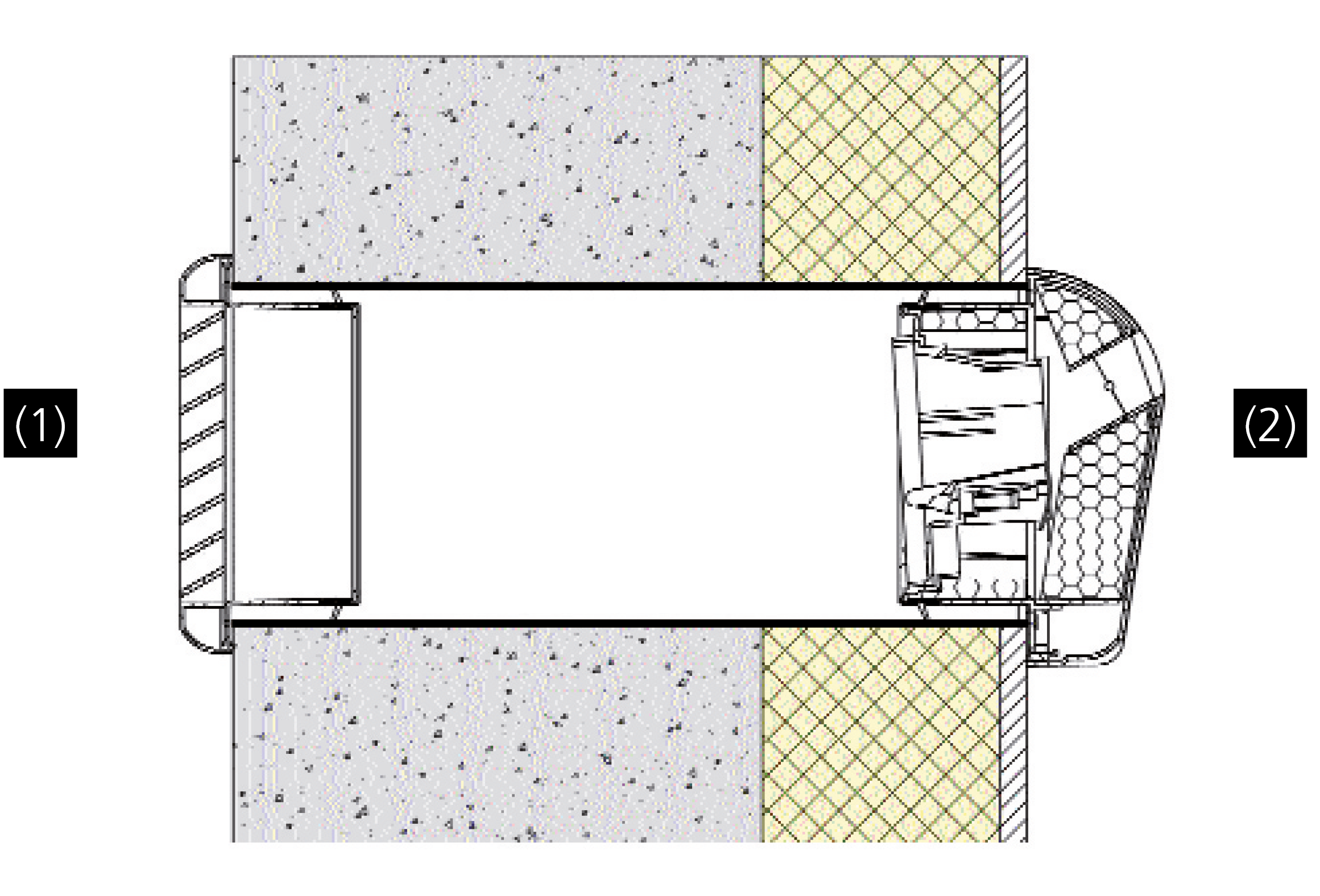

AISLAMIENTO INTERIOR
- Taladre agujeros en pared y selle el adaptador MMM en chapa de Ø 100 mm (Ø 100 máx. Ø interior 97 min. Ø interior) o Ø 125 mm (Ø 125 máx. Ø interior 122 min. Ø interior) con una ligera inclinación hacia el exterior.
- En la fachada (exterior), una vez terminada la conductos, atornillar la junta de rejilla GAP 100 o 125 y colocar rejilla en la junta.
- La entrada de aire se monta encajándola en conducto, la fijación y estanqueidad están aseguradas por una junta.
Rejilla de fachada GAP 125
Instalación en el exterior.
En poliestireno resistente a los rayos UV.
Dimensiones: ancho x alto x grosor = 150 x 150 x 20 mm.
Placa adaptadora MMM 100/125
Diámetro 100 o 125 mm.
Longitud 300 mm.
Adaptador acústico MAC 125
Diámetro 125 mm.
Longitud 200 mm.
