Elvira® Déco
casete de 4 vías de agua fría
Este es un texto dentro de un bloque div.
Este es un texto dentro de un bloque div.
Ventajas
VENTAJAS DE ELVIRA® DECO SR:
Nivel sonoro reducido.
Dimensiones especiales para su instalación en falso techo: 595 x 595 mm en el exterior.
Perfil lineal en la rejilla para la optimización de la difusión.
Kit de válvulas original montado como opción.
VENTAJAS DE ELVIRA® DECO CON ME OR MR REGULATION:
Regulación integrada.
Funcionamiento maestro-esclavo: Elvira® Déco ME.
Comunicación con GTC mediante ModBus: Elvira® Déco MB.
Kit de válvulas original montado como opción.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Potencias de 1 a 8,3 kW.
- 3 versiones: 2 tubos, 2 tubos más batería eléctrica, 4 tubos.
- SR: sin regulación.
- Funcionamiento maestro-esclavo: Elvira® Déco ME.
- Comunicación con GTC mediante ModBus: Elvira® Déco MB.
DESIGNACIÓN
APLICACIÓN/USO
- Aire acondicionado del sector terciario: centros comerciales, oficinas, hoteles, entre otros.
CONSTRUCCIÓN/COMPOSICIÓN
Caja:
- Chasis en chapa de acero galvanizado con aislamiento térmico en el interior (polietileno expandido con celdas cerradas de 10 mm de espesor) y una barrera anticondensación en los paneles exteriores.
- Posibilidad de una nueva entrada de aire con accesorios.
Batería de agua helada:
- Tubos de cobre y solapas de aluminio.
- Bandeja de condensado en ABS termomoldeada en poliestireno expandido de alta densidad, conductos de aire premoldeados para optimizar la circulación.
- Clasificación de resistencia al fuego B1 según DIN 4102.
- Bandeja de condensado auxiliar para la válvula reguladora.
Respirador:
- Ventilador centrífugo reactivo, equilibrado estática y dinámicamente. Transmisión directa mediante motor de varias velocidades.
Bomba de extracción de condensado:
- Altura de elevación: 0,65 m.
- Controlado por un sistema flotante con alarma de seguridad.
Rejilla de inflación/retorno Deco:
- Parrilla en acero RAL 9003 con un 30% de brillo.
- Difusión de tipo lineal, de 4 direcciones.
- El soporte de lámina perforada está equipado con una bisagra para facilitar el acceso al filtro.
- Filtro de retorno G2 (como accesorio)
Batería eléctrica:
- Formado por una bobina eléctrica en los tubos de la batería.
- De 1,5 a 3 kW.
OPCIONES
EMBALAJE
- Se vende por unidad.
DIMENSIONES
REGULACIÓN
Funciones:
- 4 modos de funcionamiento (ventilación/refrigeración/calefacción/automático).
- Programación de la temperatura deseada.
- Programación de la velocidad del ventilador.
- Encendido/apagado mediante contacto auxiliar (reloj, contacto con ventana, etc.).
- Programación diaria (activar/desactivar) con THM-REG B.
- Control de válvulas de agua en TOR.
- Conmutación manual verano/invierno.
- Posibilidad en 4 tubos de un interruptor automático de verano/invierno con zona neutra de 2° C.
- Posibilidad en 2 tubos de un interruptor automático de verano/invierno con sonda T2 (como accesorio).
- Funcionamiento maestro/esclavo de hasta 20 unidades
(10 unidades para la versión ME). - Comunicación con el GTC mediante ModBus RS 485.
Opciones:

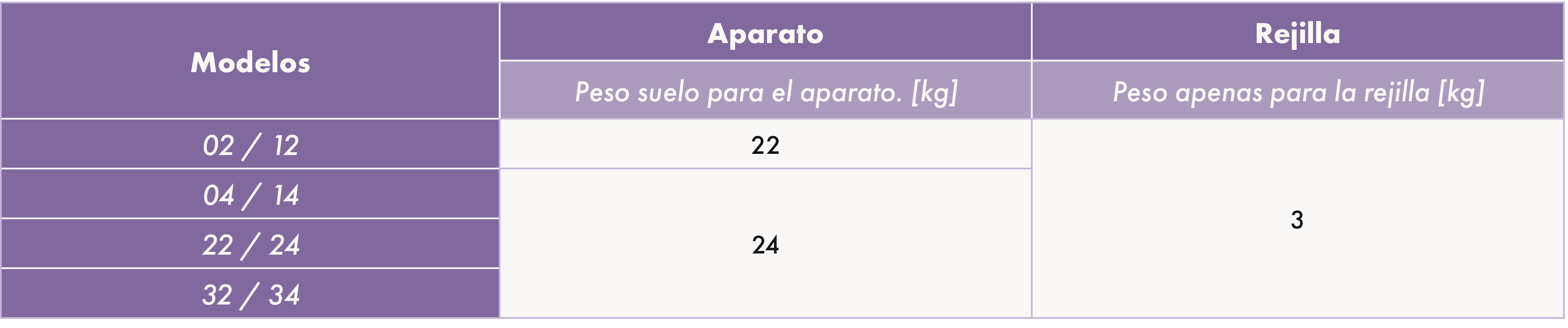

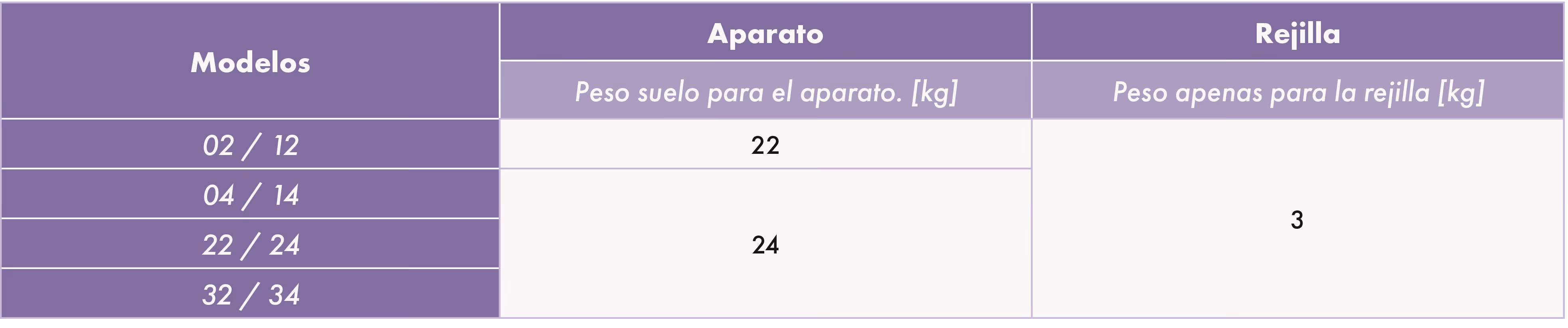

DIMENSIONES Y PESOS
Versión 600 x 600 mm
(3) Salida de agua caliente/enfriada de 1/2»
(4) Retorno caliente/enfriado de 1/2 pulgada
Instalación de 4 tubos
(1) Salida de agua caliente de 1/2»
(2) Retorno de agua caliente de 1/2»
(3) Salida de agua fría de 1/2»
(4) Retorno de agua enfriada 1/2»
Versión 800 x 800 mm
(3) Salida de agua caliente/enfriada de 3/4»
(4) Retorno caliente/enfriado de 3/4 pulgadas
Instalación de 4 tubos
(1) Salida de agua caliente de 1/2»
(2) Retorno de agua caliente de 1/2»
(3) Salida de agua fría de 3/4»
(4) Retorno de agua enfriada de 3/4»
Rejilla 595 x 595 mm para los modelos 02-04, 12-14, 22-24 y 32-34
- Rejilla portafiltros con bisagra, cerrada con clips.
- Fijación de la rejilla Elvira® Déco en la estructura del casete.
- Rejilla disponible en 670 x 670 mm en los modelos 02-04, 12-14, 22-24 y 32-34 para placas de falso techo de 675 x 675 mm.
(2) Soporte de difusor
(3) Arreglar la caja
Rejilla 841 x 841 mm para los modelos 42-52-62 y 44-54-64
- Rejilla portafiltros con bisagra, cerrada con clips.

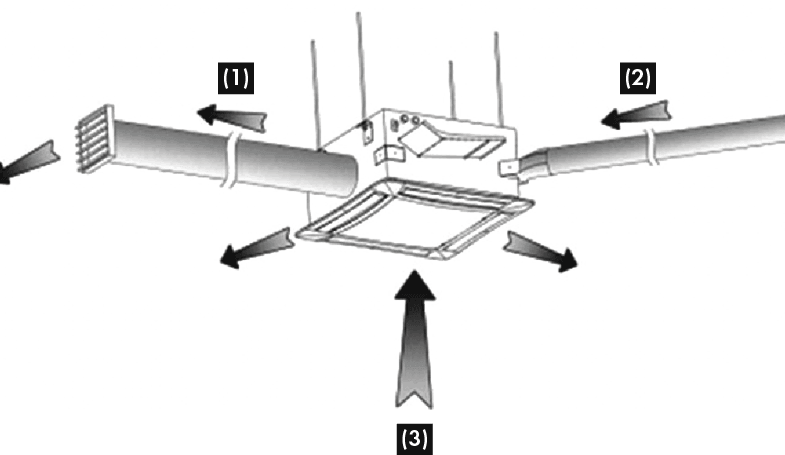

NUEVA ENTRADA DE AIRE
- Los casetes están equipados con nuevos dispositivos de admisión de aire lateral.
- El nuevo flujo de aire no superará el 20% del flujo de aire total a velocidad media.
- Máximo: 100 m³/h.
(2) Aire nuevo
(3) Retorno
DISTRIBUCIÓN DE AIRE
- Los casetes tienen 2 aberturas laterales que permiten tratar las áreas más distantes o divisiones adjuntas.

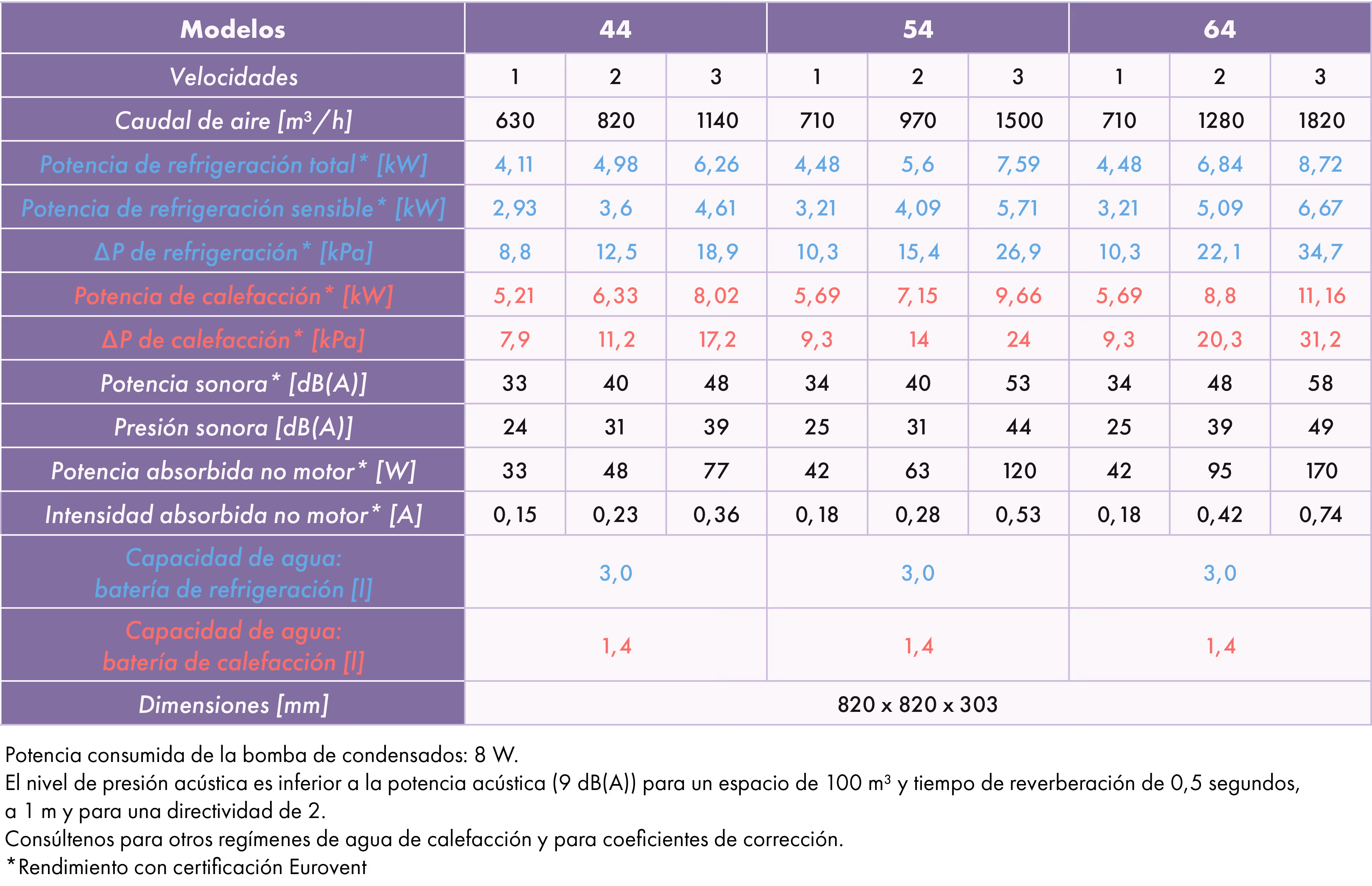

CARACTERÍSTICAS TÉCNICAS

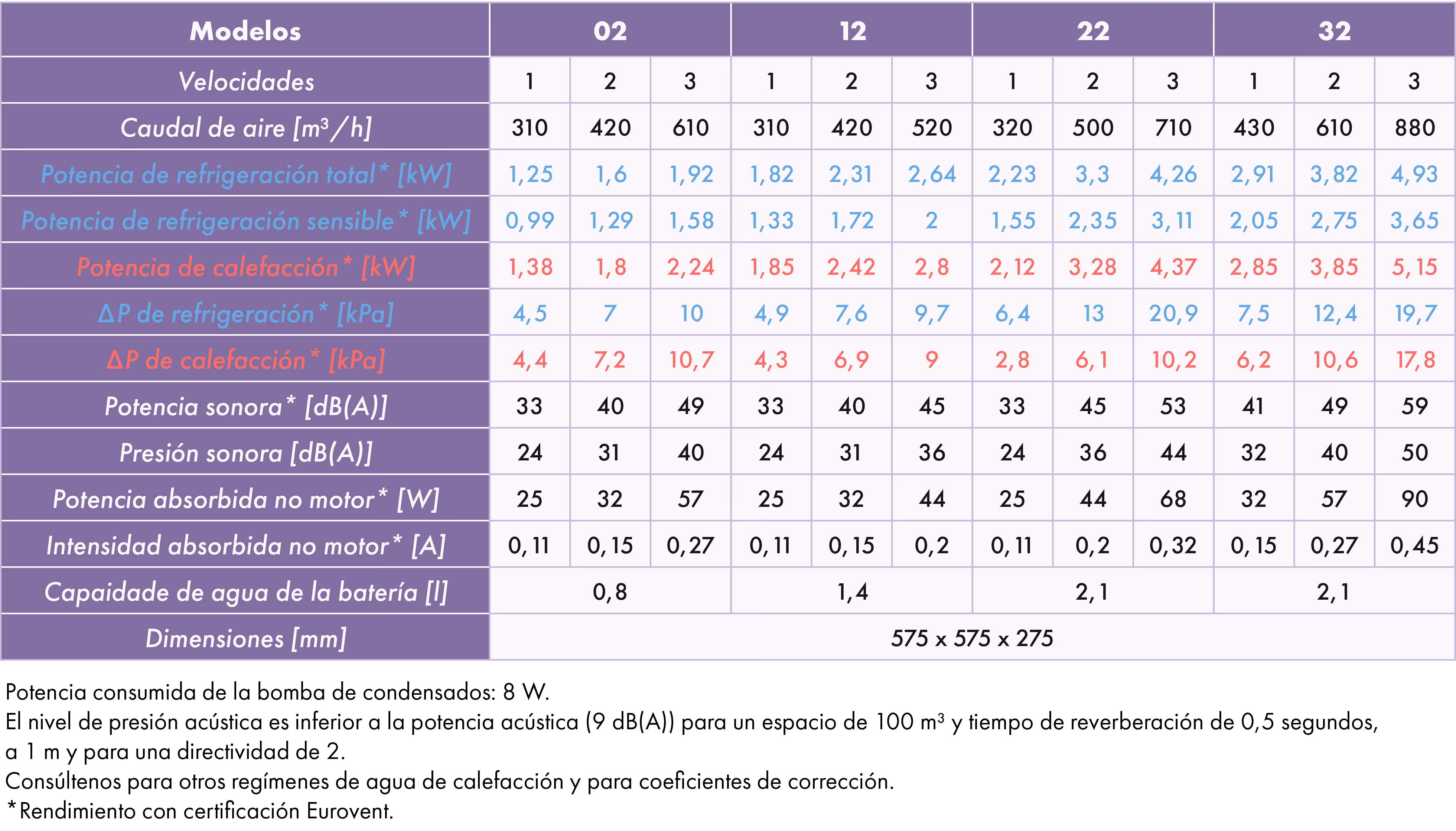

Elvira® Déco - 2 tubos
Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)

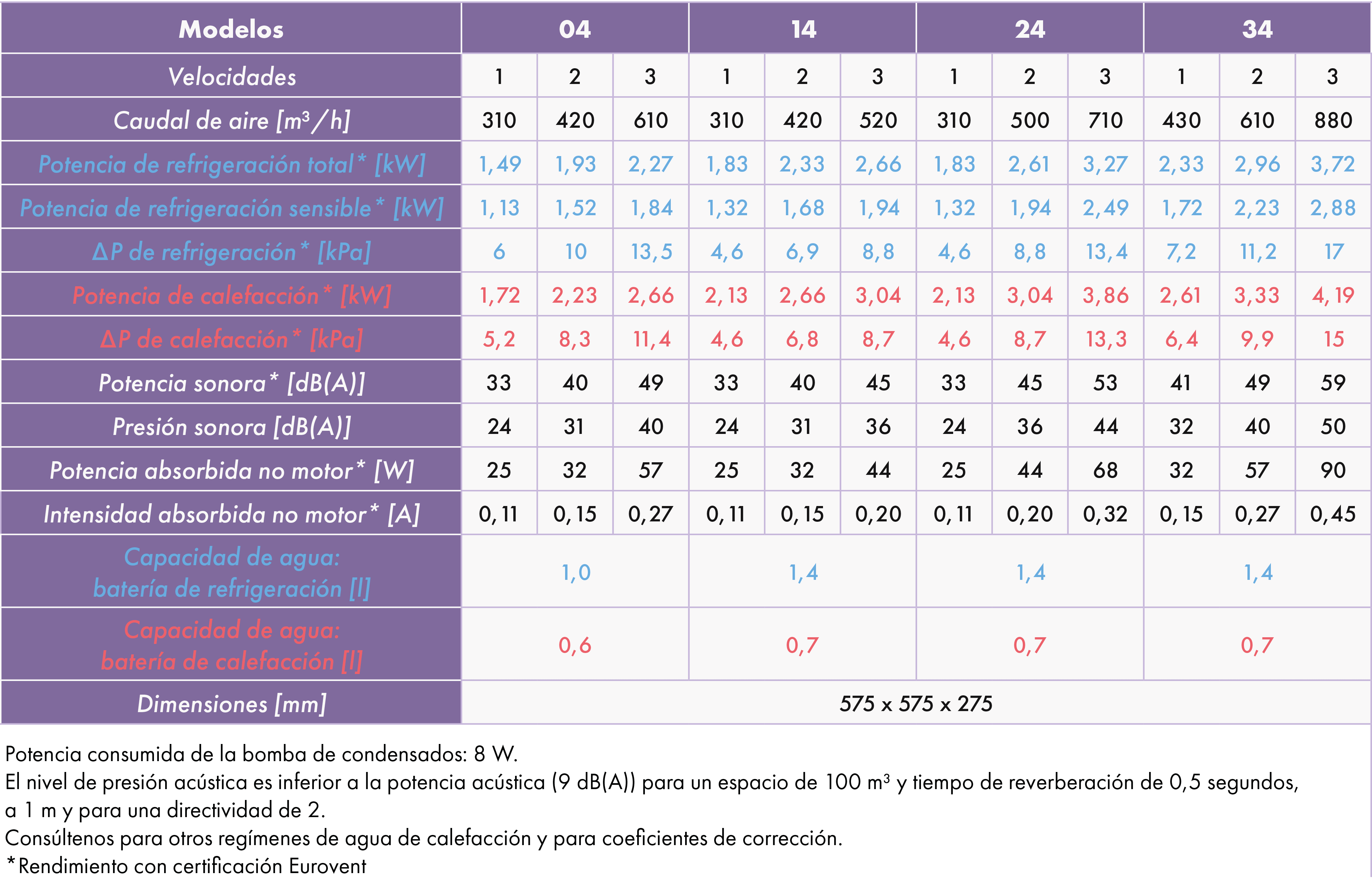

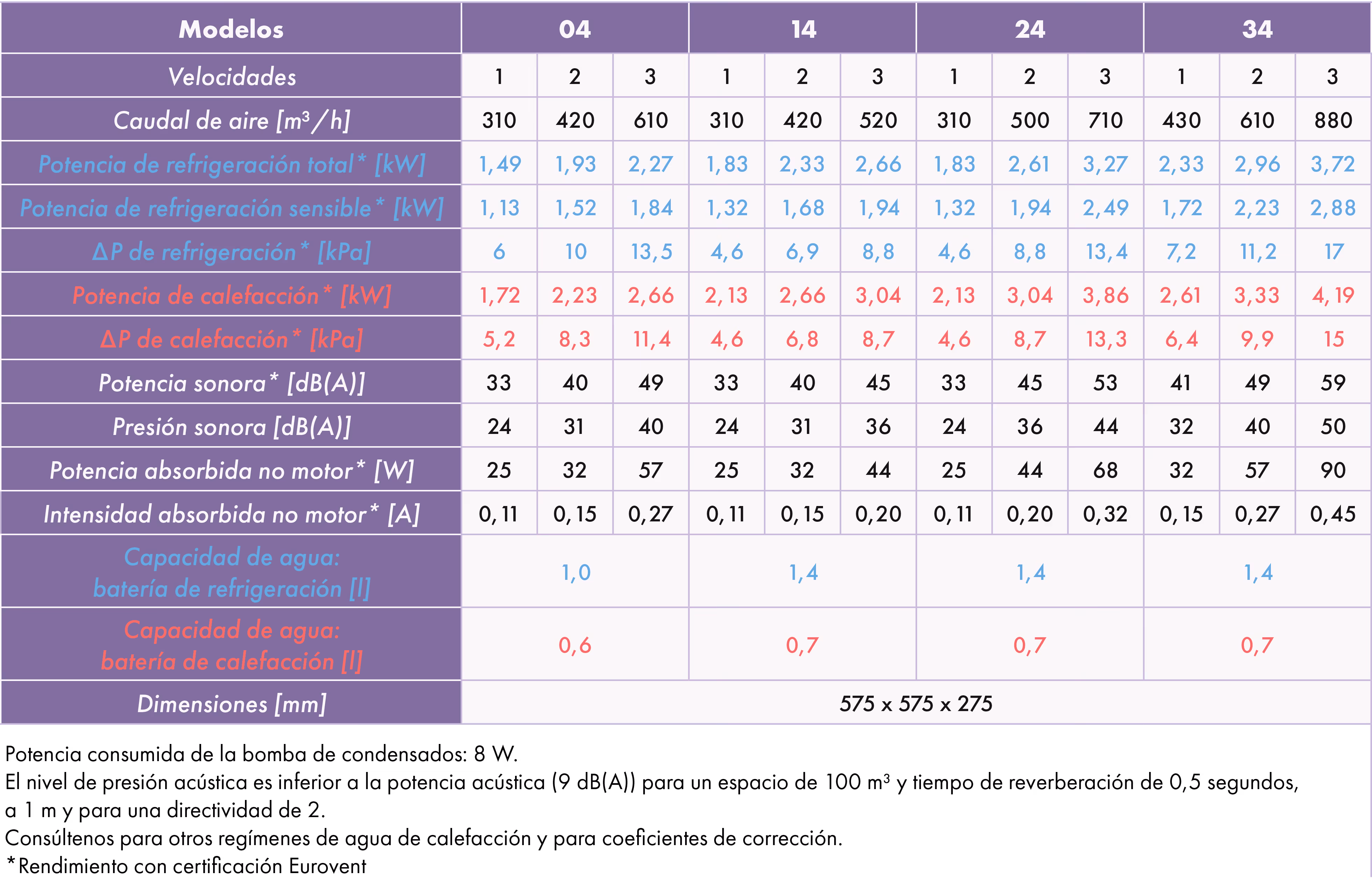

Elvira® Déco - 4 tubos
Las características indicadas se refieren a las siguientes condiciones de funcionamiento (condiciones Eurovent)
LÍMITES DE OPERACIÓN

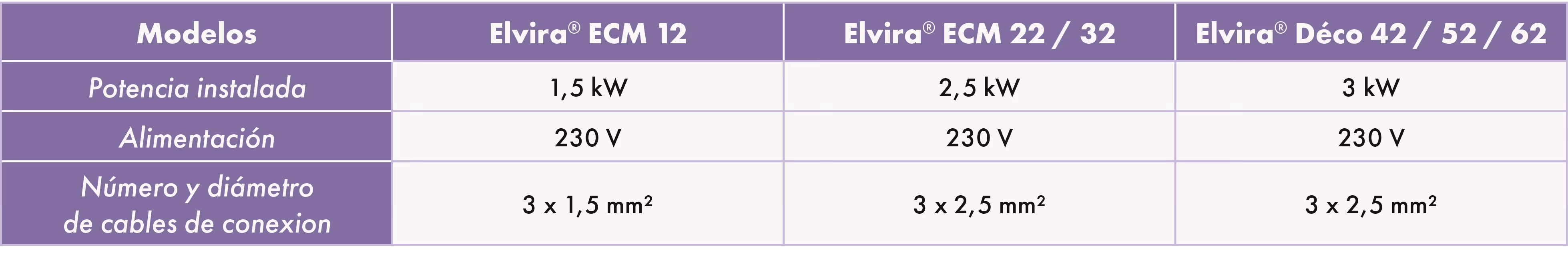

BATERÍA ELÉCTRICA PARA ELVIRA® DECO
- Montaje original.
- Termostatos de seguridad incluidos (automático a 45º C y manual a 80º C).
REGULACIÓN

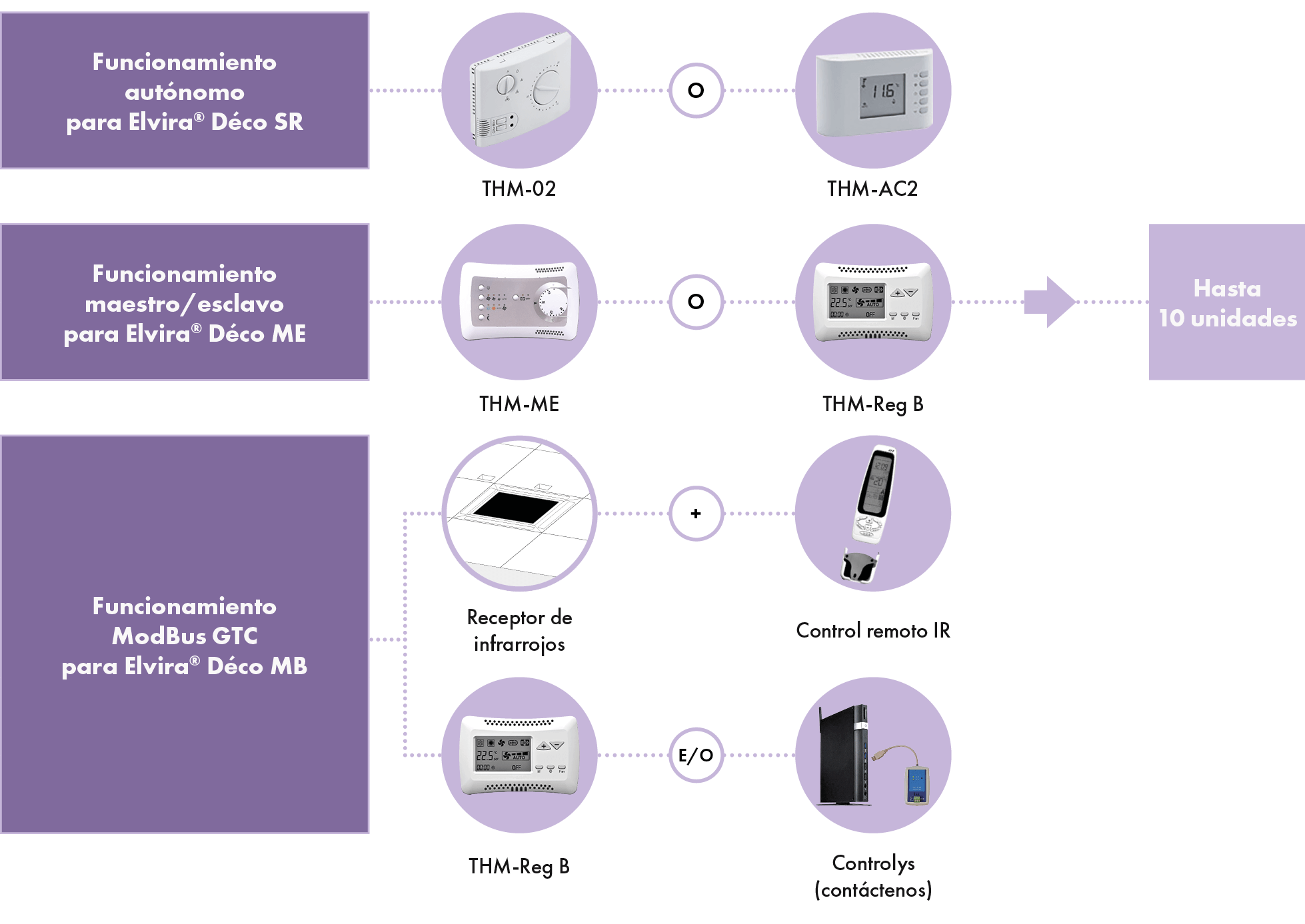

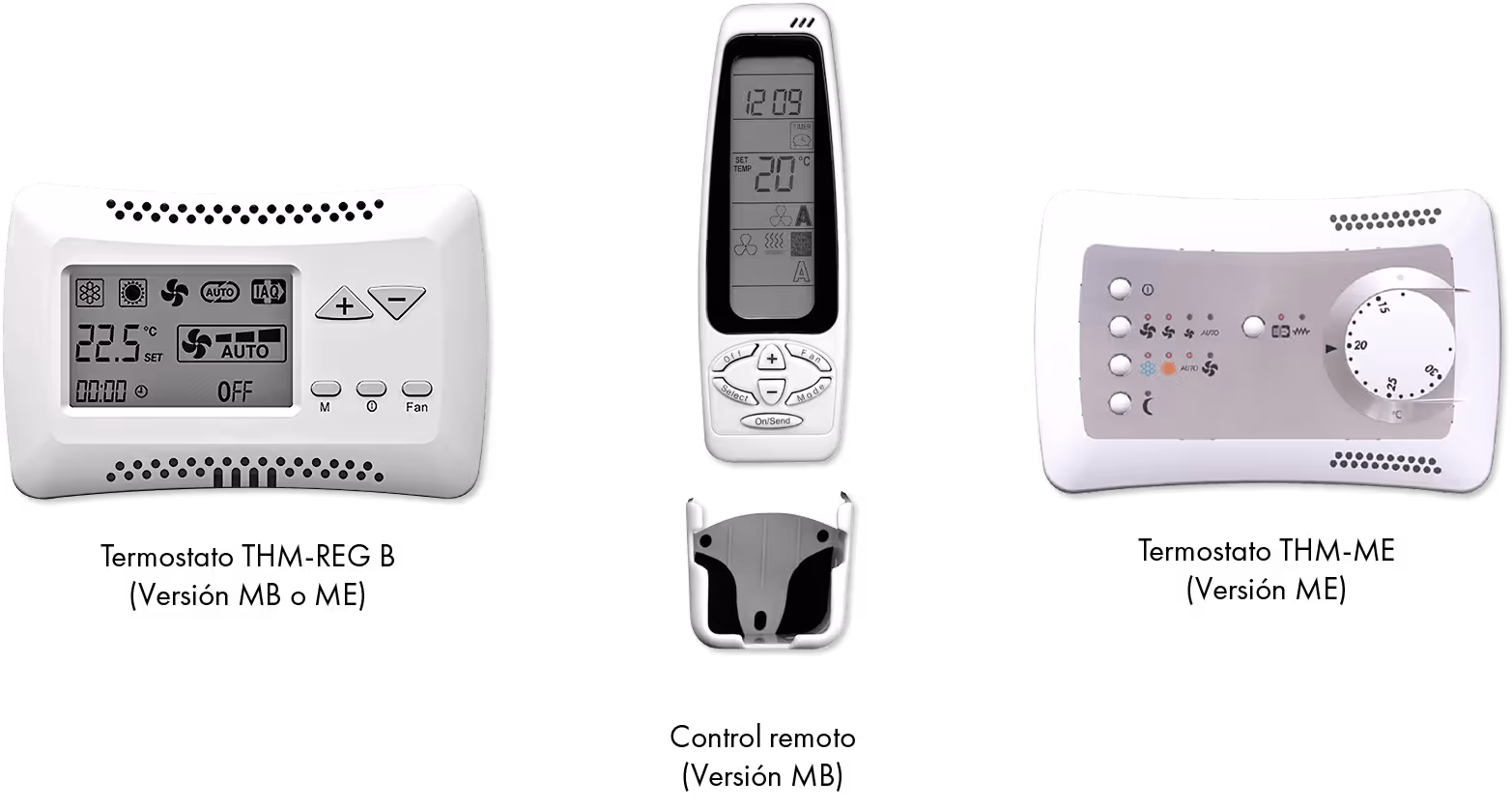

Termostatos
Una amplia gama de termostatos adaptados a cualquier tipo de condición:
- 2 y 4 tubos o 2 tubos más batería eléctrica.
- Control de ventilación manual/automático.
- Para obtener más información, consulte la gama completa de termostatos aquí.

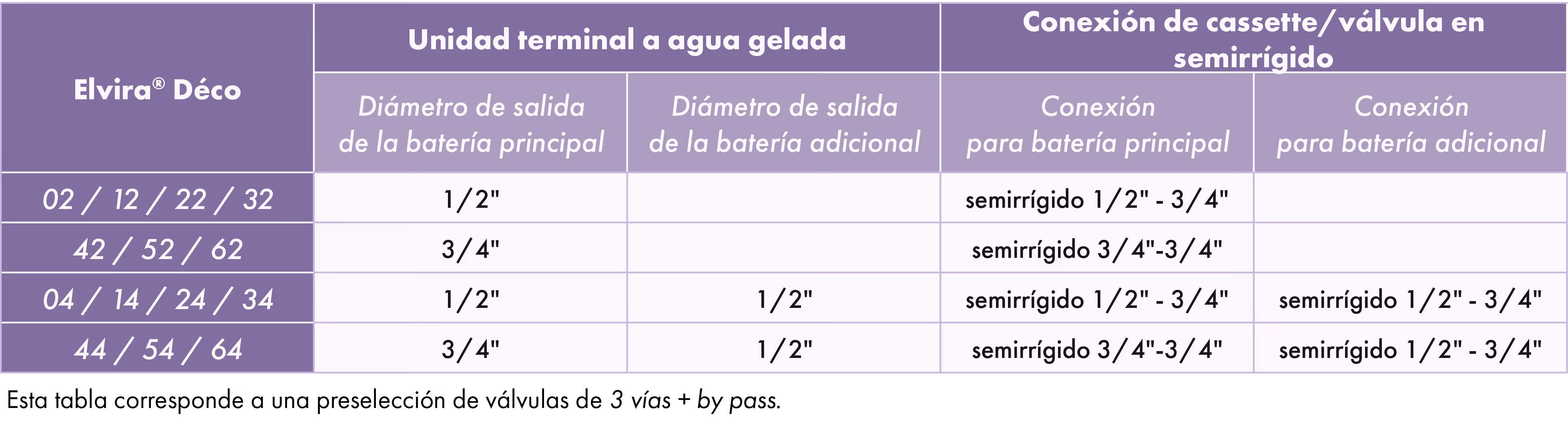

Conexión y diámetro de las válvulas
SELECCIÓN
INSTALACIÓN
ACCESORIOS
Picagem de ar novo
Modelo estándar: rectangular 110/ 55 mm.
Opción: adaptación para conductos circulares.
Sonda change over T2
2 tubos

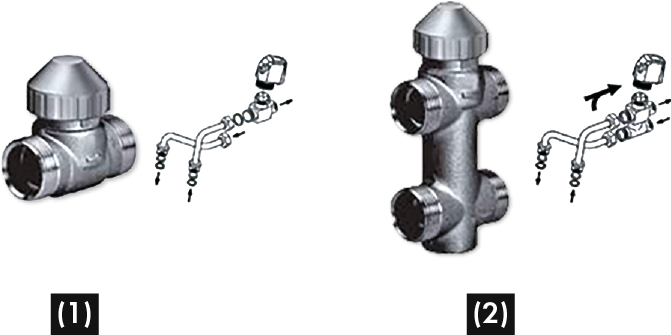

Kit de válvulas
El kit de válvulas (original montado o desmontado) se compone de:
- Una válvula de 2 V o 3 V con derivación;
- Un motor TOR (230 V);
- Un tubo de cobre para la conexión entre el casete y la válvula.
(2) Válvula de 3 vías+derivación
