DTR
difusores de techo circulares (-C) o cuadrados (-Q) de alta inducción, disposición circular de ranuras
Ventajas
Estética cuidada.
Integración arquitectónica.
Difusor para panel de falso techo.
Deflectores ajustables, tipo ranura.
Inducción alta.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Hay 10 tamaños disponibles para el DTR-C y 12 para el DTR-Q (tarifas); el mismo tamaño puede tener números de ranura diferentes.
- Dimensiones límite de producción: Ø 300 mm/Ø 800 mm para DTR-C; 300 x 300 mm/825 x 825 mm para DTR-Q.
- Caudales indicativos de 100 a 3000 m³/h (tabla de selección).
DESIGNACIÓN
APLICACIÓN/USO
- Aplicaciones arquitectónicas en falso techo.
- Lugares con pie derecho medio que necesitan una optimización de los niveles de confort.
CONSTRUCCIÓN/COMPOSICIÓN
Plato:
- En acero galvanizado pintado blanco RAL 9003 mate.
Deflector:
- En plástico negro RAL 9005 (ST) o acero negro RAL 9005 (FO).
Sesión plenaria:
- En acero galvanizado, fijación mediante tornillos visibles, registro incorporado en la inmersión y placa perforada para armonizar el flujo (cuando sea aplicable en su totalidad).
OPCIONES
- Otros colores RAL.
- Con cámara sin aislamiento o aislada.
- Con poliestireno completo, para difusor de placa cuadrada de 600 x 600 mm o 625 x 625 mm.
EMBALAJE
- Se vende por unidad.
DIMENSIONES
ENCRUCIJADA
DTR-Q: difusor cuadrado sin cámara (placa única)
DTR-C: difusor circular sin cámara (placa única)
DEFLECTOR TIPO RANURA (ST)
DEFLECTOR DE ACERO (FO)
OTRAS CONFIGURACIONES POSIBLES
Póngase en contacto con nosotros para obtener más información:
Disposición paralela de ranuras (DTPP-Q ST)
Disposición de ranuras diagonales (DTDG-Q ST)
SELECCIÓN
TABLA DE SELECCIÓN PARA DTR ST
X: rango para una velocidad terminal de 0,25 m/s [m];
Lw: potencia acústica sin atenuación ambiente [dB (A)];
P: pérdida de carga [Pa]. Ensayo en condiciones isotérmicas.
Para obtener más información sobre la selección de DTR FO, póngase en contacto con nosotros.
Thank you! Your submission has been received!
Oops! Something went wrong while submitting the form.
Resultados
Perda de Carga (Pa)
Nível de Ruído - dB (A)
INSTALACIÓN
INSTALACIÓN DEL DIFUSOR EN SU TOTALIDAD
- El difusor se puede montar directamente en la cámara, como se muestra en las siguientes imágenes:
Montaje de la cámara en chapa metálica - difusor 595 x 595 mm:
Montaje de la cámara en chapa metálica: difusores de otros tamaños:
Montaje del difusor sin cámara:
Montaje de la cámara de poliestireno:
ACCESORIOS
PPD 48
Panel de poliestireno para difusores cuadrados en placa de 600 x 600 mm.
Con o sin registro.
Con o sin red de control de flujo y equilibrio.

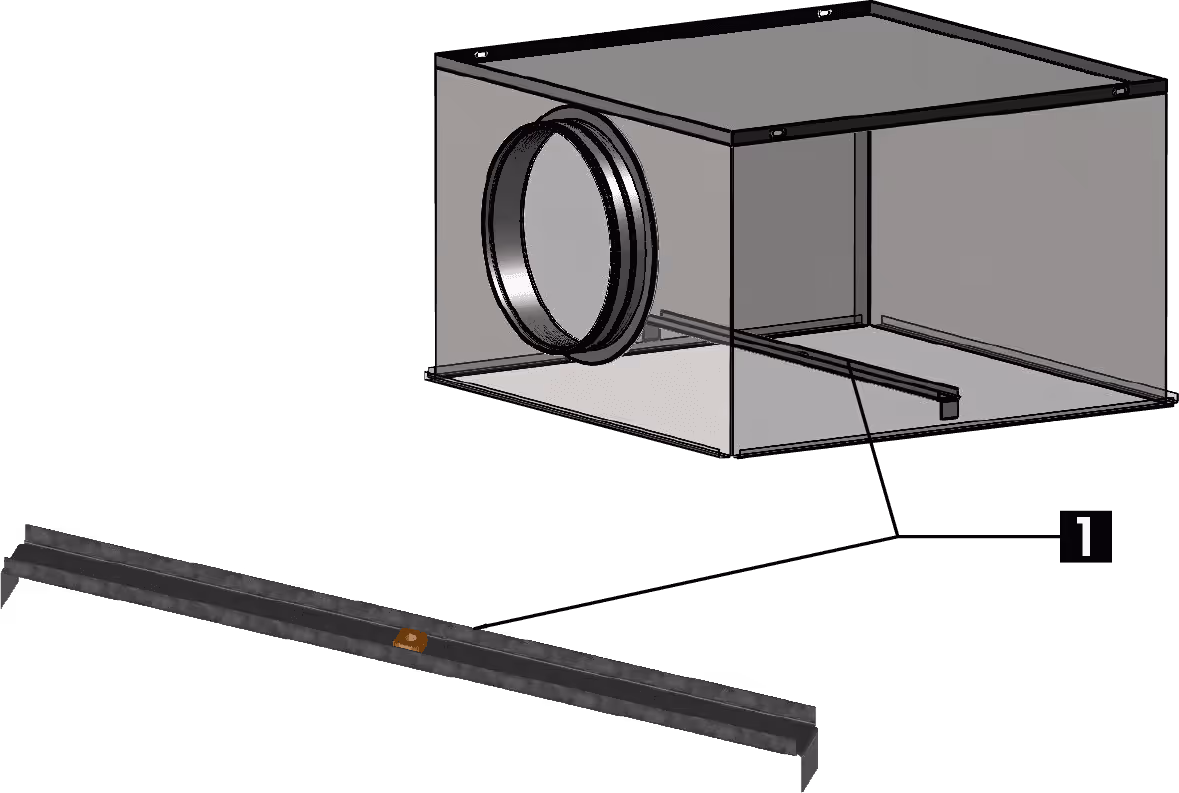

Puentes de montaje
Conexión central
PFU 58

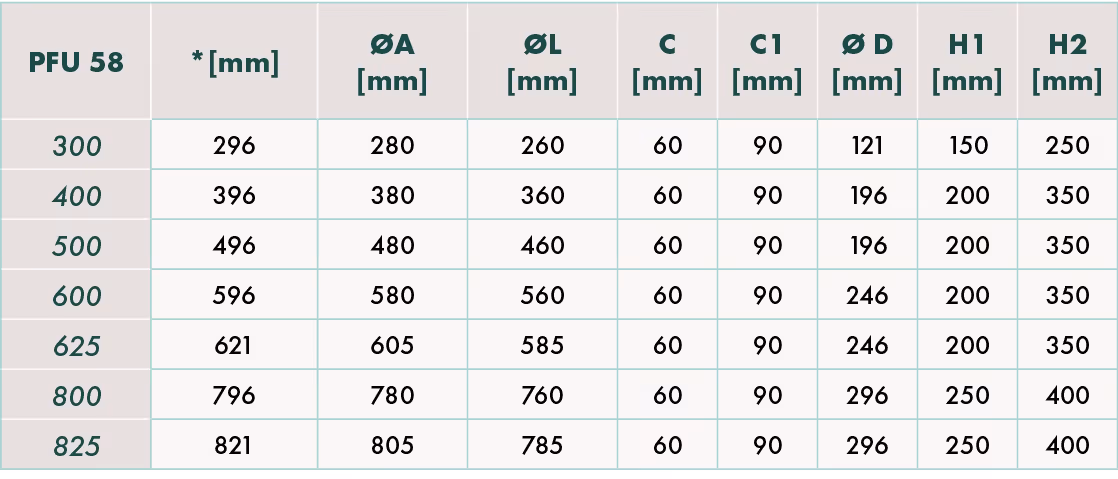

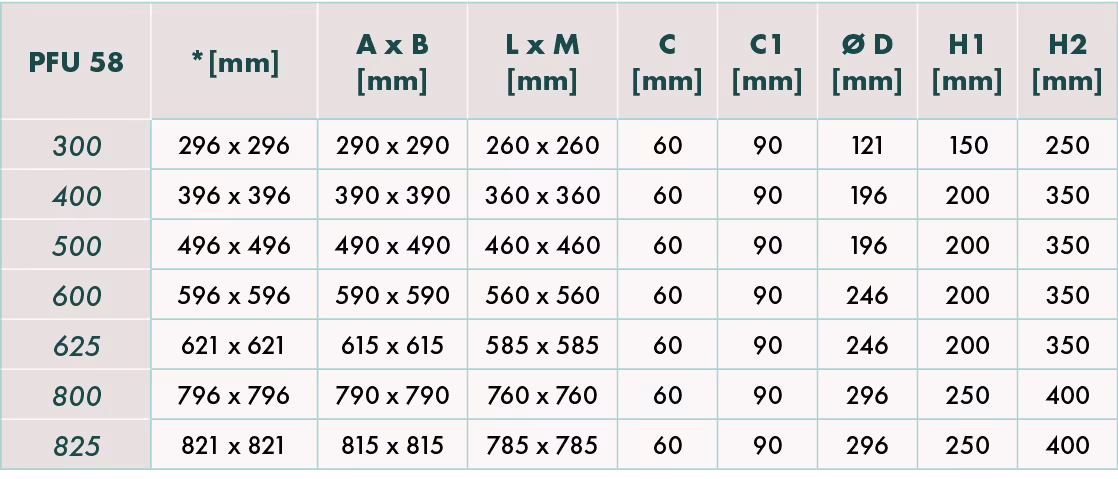

Plenum de chapa de acero galvanizado, conexión lateral.
Para PFU 58 con toma axial, por favor consúltenos.
Con o sin aislamiento.
Con o sin registro.
Con o sin rejilla de equilibrado y regulación de caudal.
Refuerzos para la versión -Q
Refuerzos para la versión -C
