DTD MK
compuerta de control de humos multipala, con apertura y rearme motorizados
Esto es un texto dentro de un bloque div.
Ventajas
Apertura y rearme a distancia (motorizado): facilita la realización de pruebas periódicas.
Clasificación HOT 400/30.
No requiere profundidad adicional de conducto.
Amplia gama de dimensiones hasta 1,2 x 2,4 m
Baja pérdida de carga. Instalación simplificada.
Aprobado para conductos de extracción de humos de un solo compartimento (de acuerdo con EN 1366-9) y de varios compartimentos (de acuerdo con EN 1366-8).
Aprobado para diversos tipos de conductos, incluido hormigón.
Preparado para funcionar en sistemas de presión diferencial según con EN 12101-6.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- 2 versiones, empotrada y en aplique.
- Altura de 200 mm a 2400 mm, con paso de 200 mm.
- Anchos de 200 a 1200 mm, con paso de 50 mm.

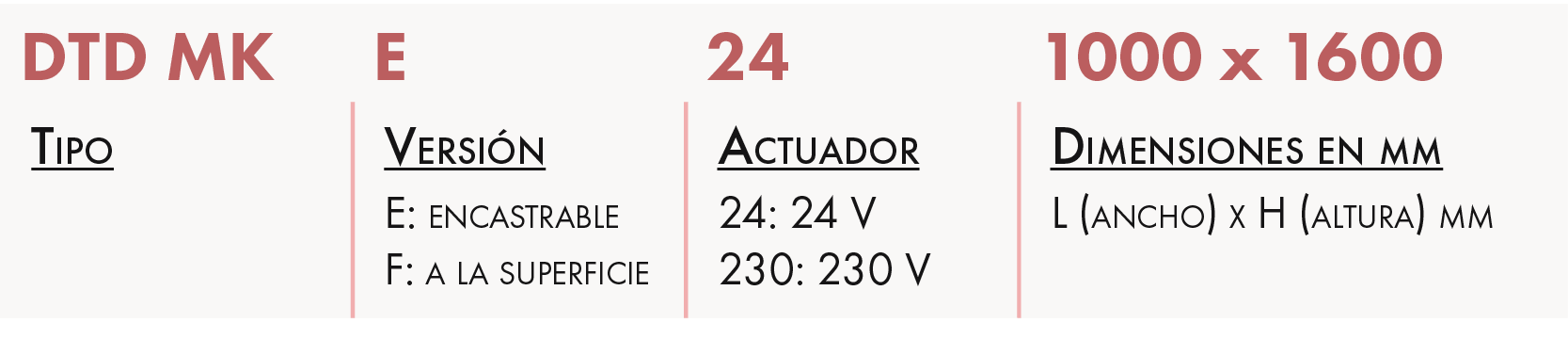

DENOMINACIÓN
APLICACIÓN / USO
- Control del humo (extracción de humos) de forma mecánica o natural en locales, escaleras, zonas de circulación y aparcamientos (insuflación o extracción).
- Utilización en edificios de servicios, hospitales y viviendas colectivas.
- Diseñado para montaje en pared o montaje en conducto.

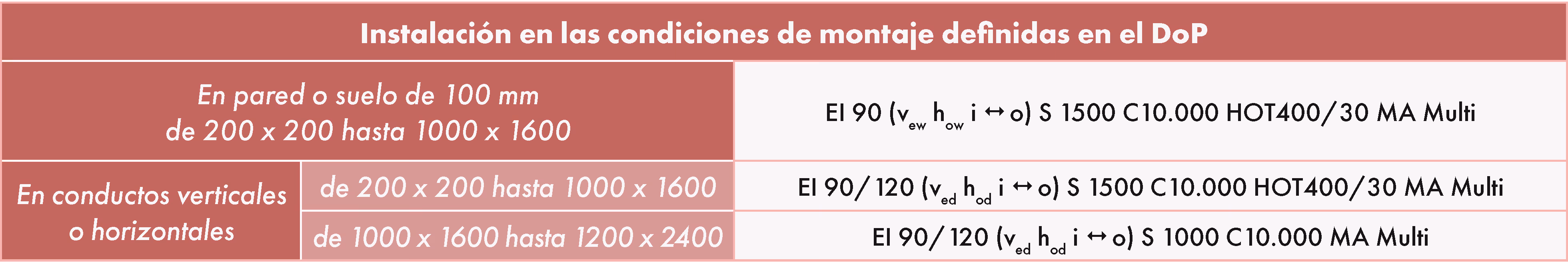

Resistencia al fuego

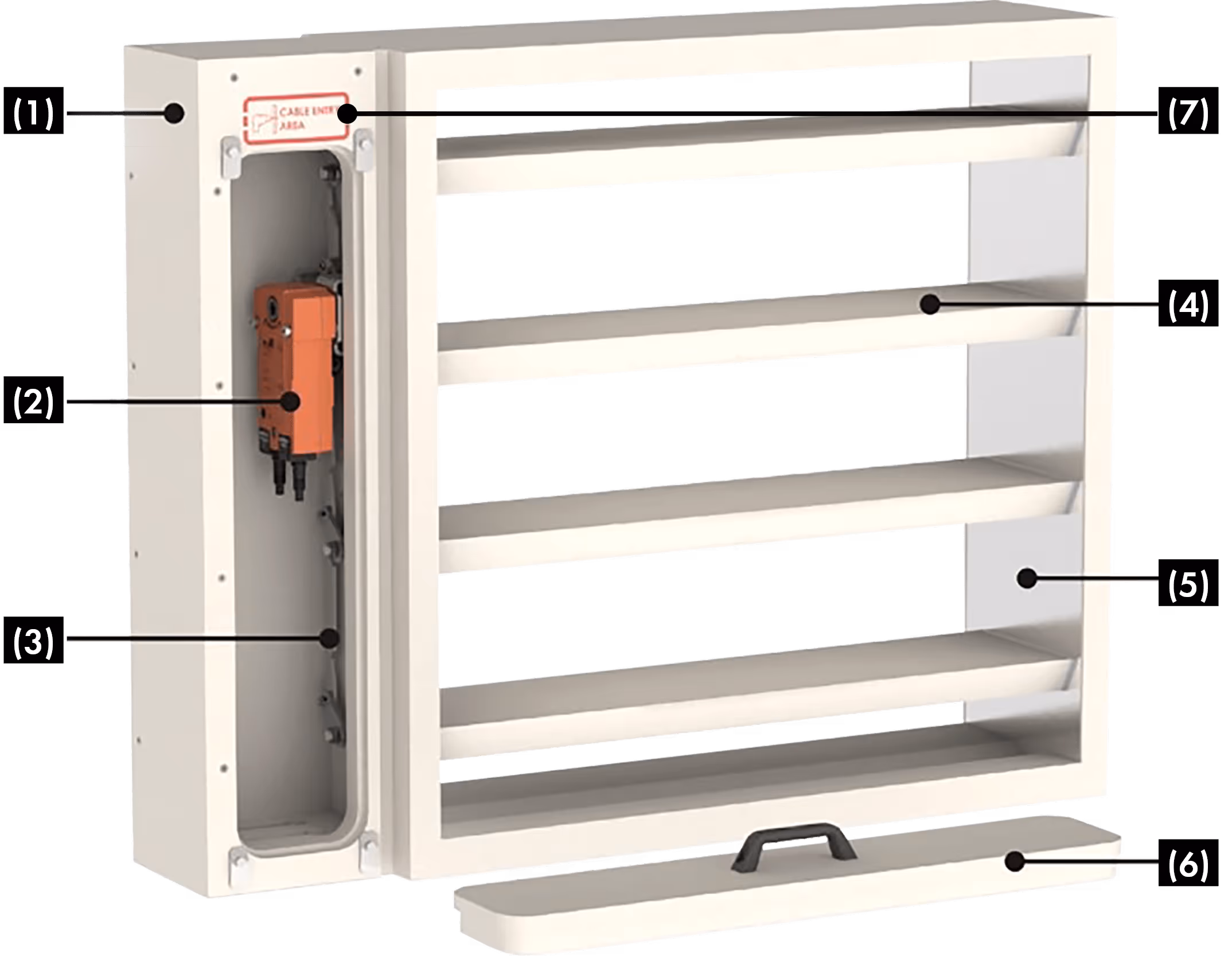

CONSTRUCCIÓN / COMPOSICIÓN
OPCIONES
EMBALAJE
- Vendido por unidad.
DIMENSIONES
DIMENSIONES

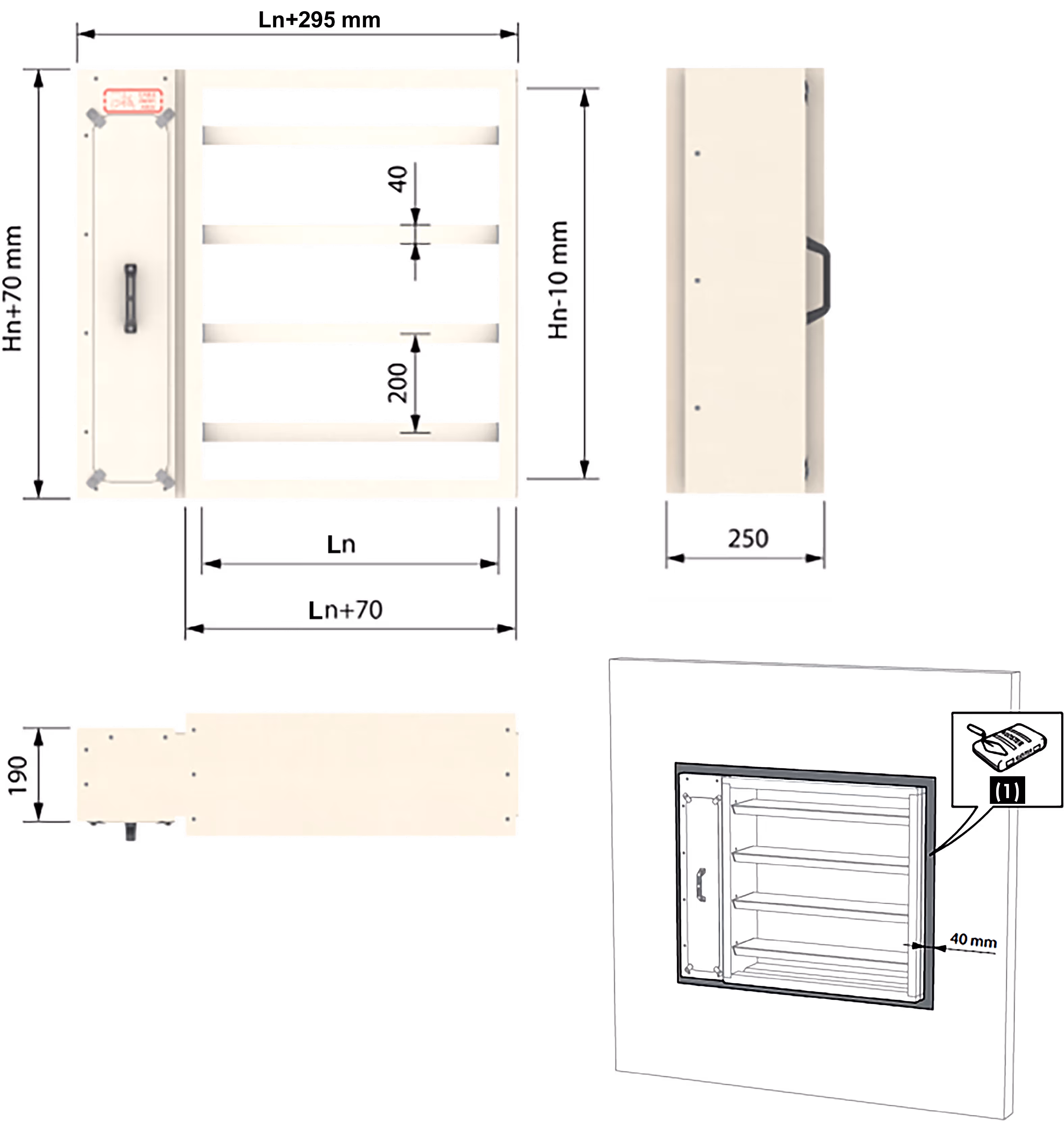

Versión empotrada

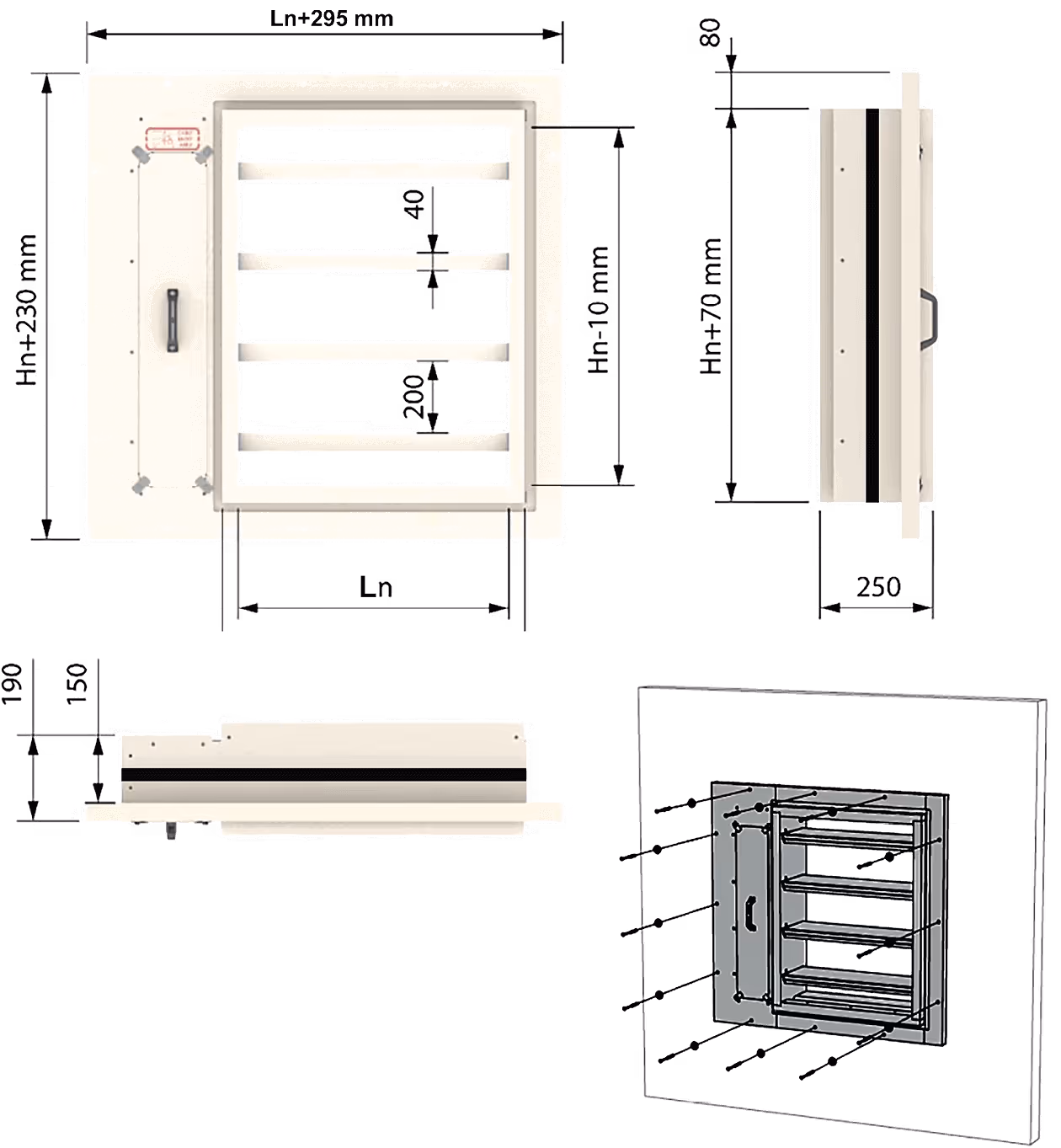

Versión en aplique
DIRECCIÓN DEL FUEGO Y DE LA INSTALACIÓN
- La dirección de circulación del aire y el sentido del fuego son indiferentes.
- Compuerta reversible: sentido de instalación indiferente, apertura tanto a la izquierda como a la derecha.
- Se puede instalar a 0º, 90º, 180º y 270º.
LÍMITES DE UTILIZACIÓN
- La instalación tiene que estar en conformidad a los PV de ensayo.
- La estanqueidad al aire se mantendrá si la compuerta se instala de acuerdo con las indicaciones dadas en su ficha técnica.
- Esta compuerta sólo puede instalarse en el interior.
SELECCIÓN

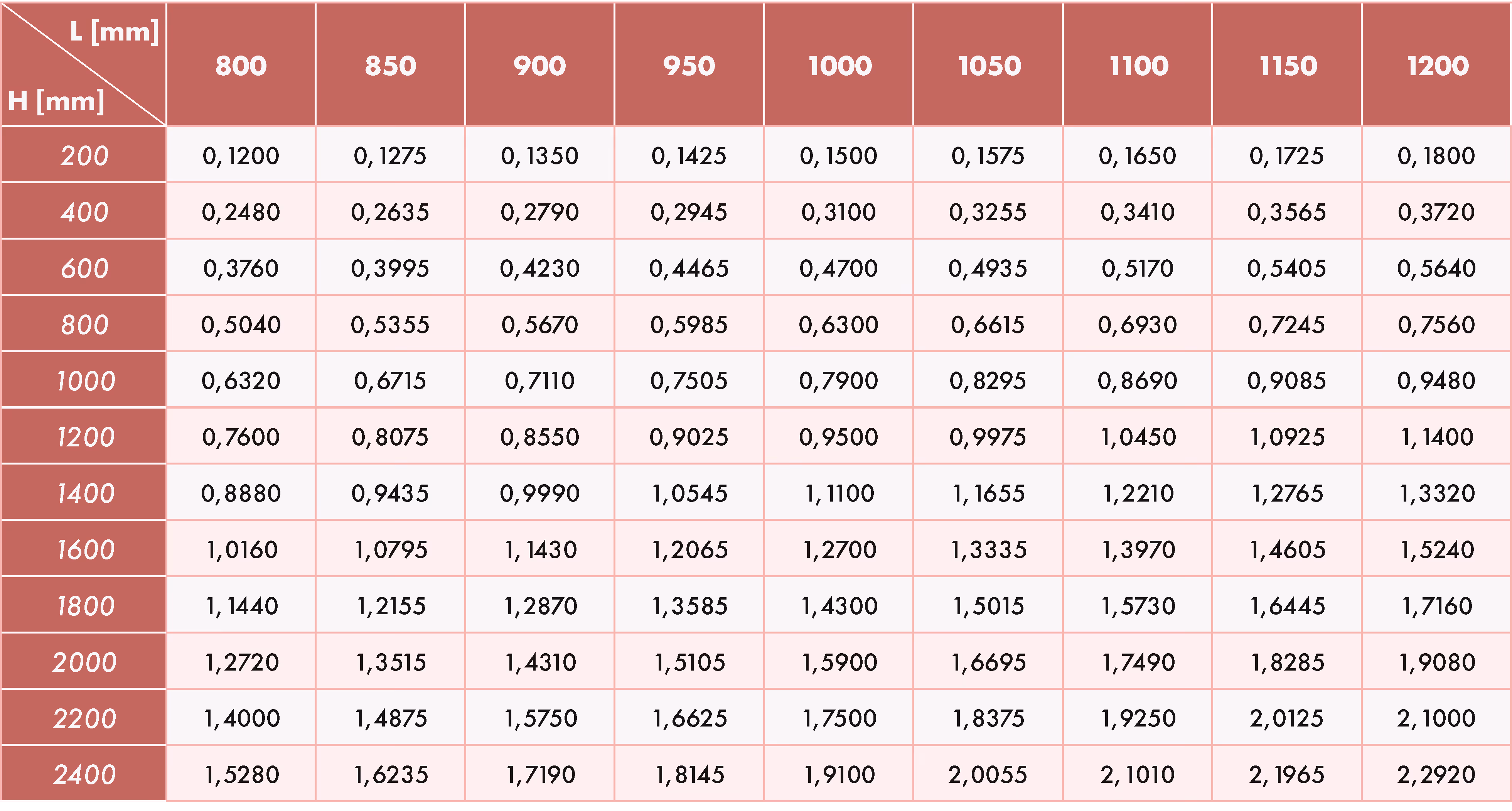

TABLA DE SUPERFICIE ÚTIL PARA DTD MK
En m²

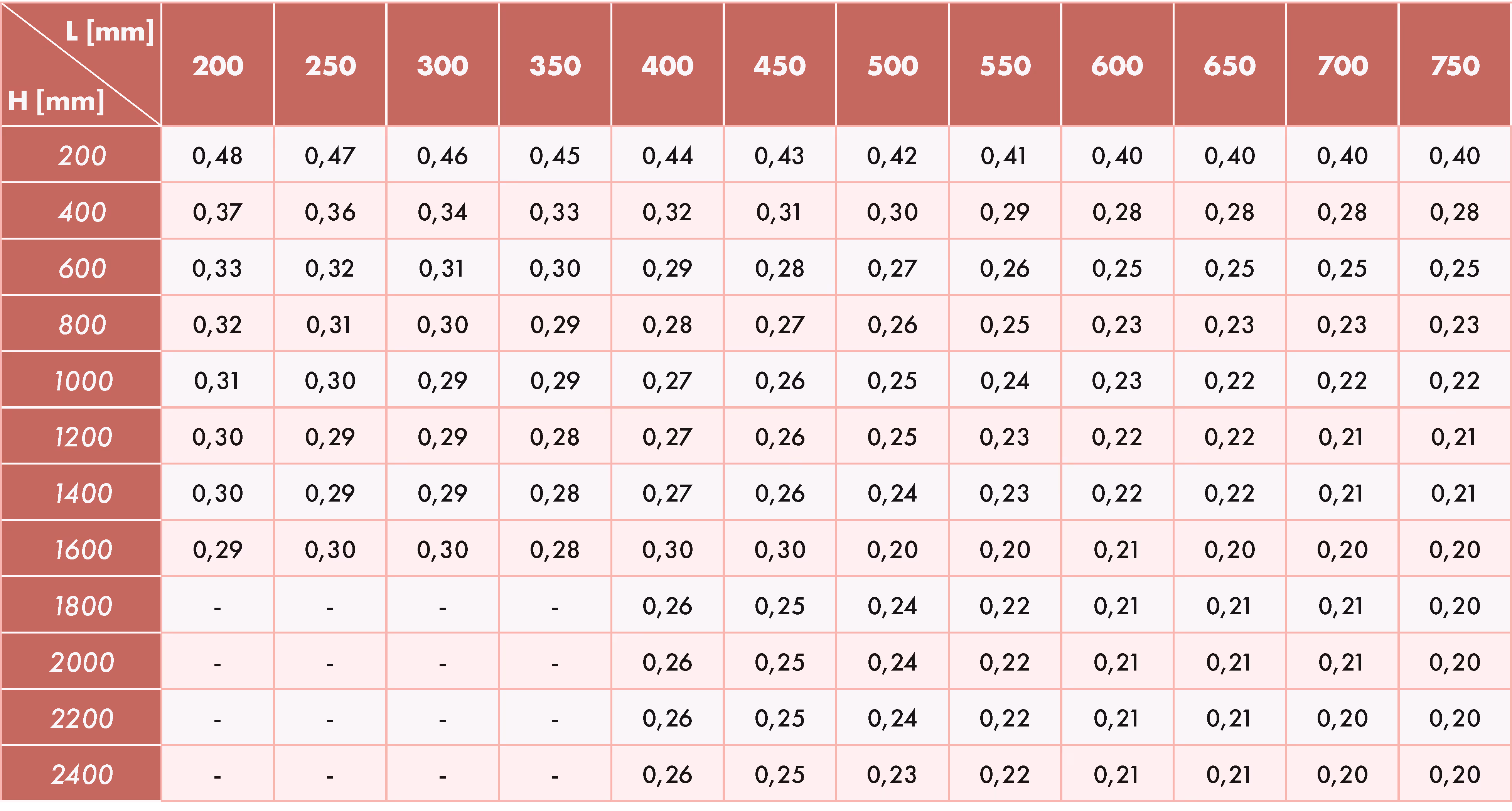

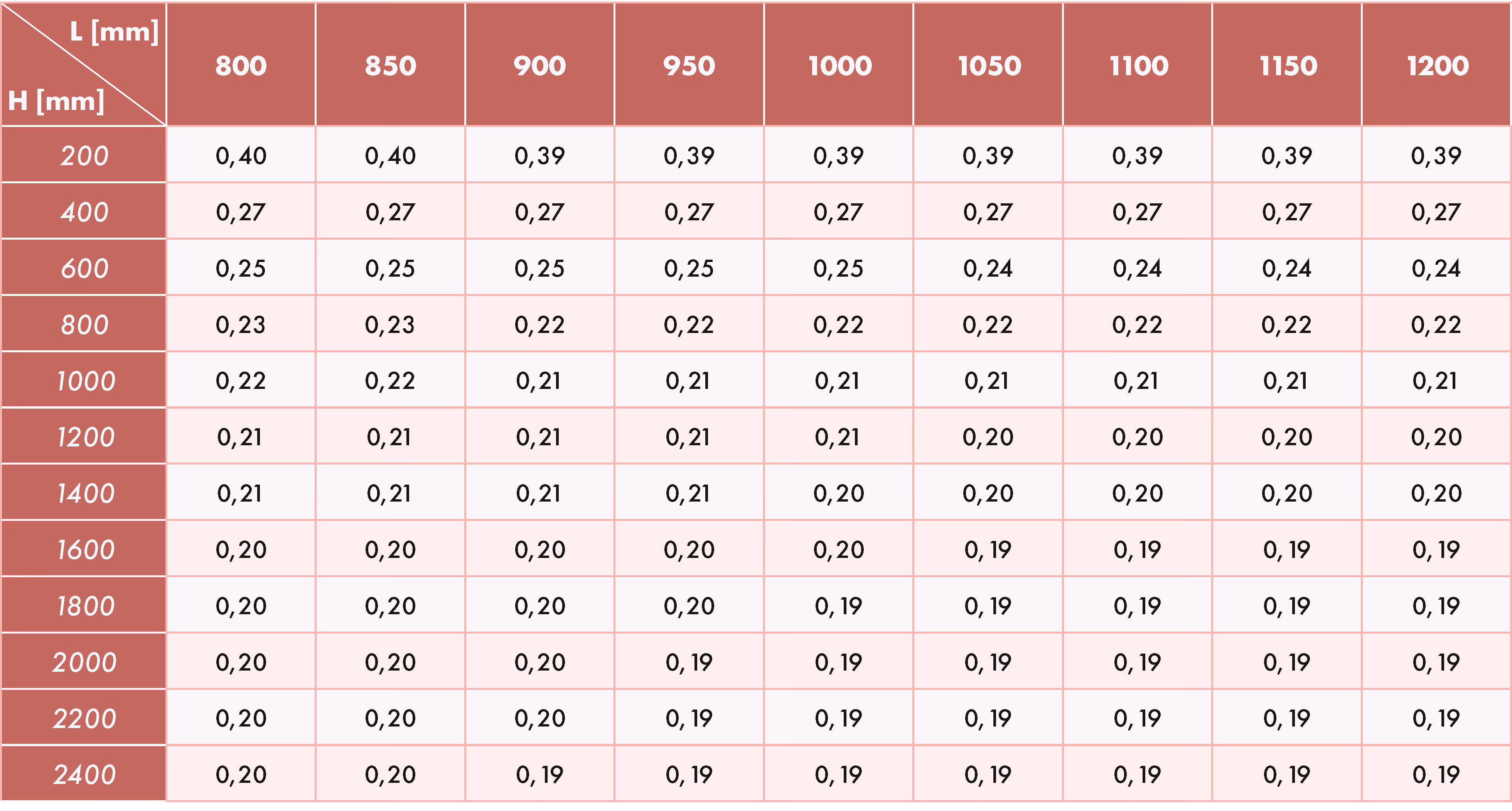

CÁLCULO DE PÉRDIDA DE CARGA PARA DTD MK (ζ [-])
- Δp = 0,6 * v² * ζ
INSTALACIÓN
ACCESORIOS
Brida para DTD MK
Para conexión directa a conducto.
Rejilla para DTD MK
Rejilla de protección.
