DB-E

difusor de suelo de alta inducción

Este es un texto dentro de un bloque div.

Ventajas

Altas tasas de renovación de aire.
Gran capacidad de inducción.
En material compuesto o en aluminio.
Velocidades reducidas en el área ocupada.

No se ha encontrado ningún artículo.

DESCRIPCIÓN TÉCNICA

GAMA

Dimensiones límite de producción: Ø 150 mm y Ø 200 mm.
Caudales indicativos de 20 a 180 m³/h (tablas de selección).

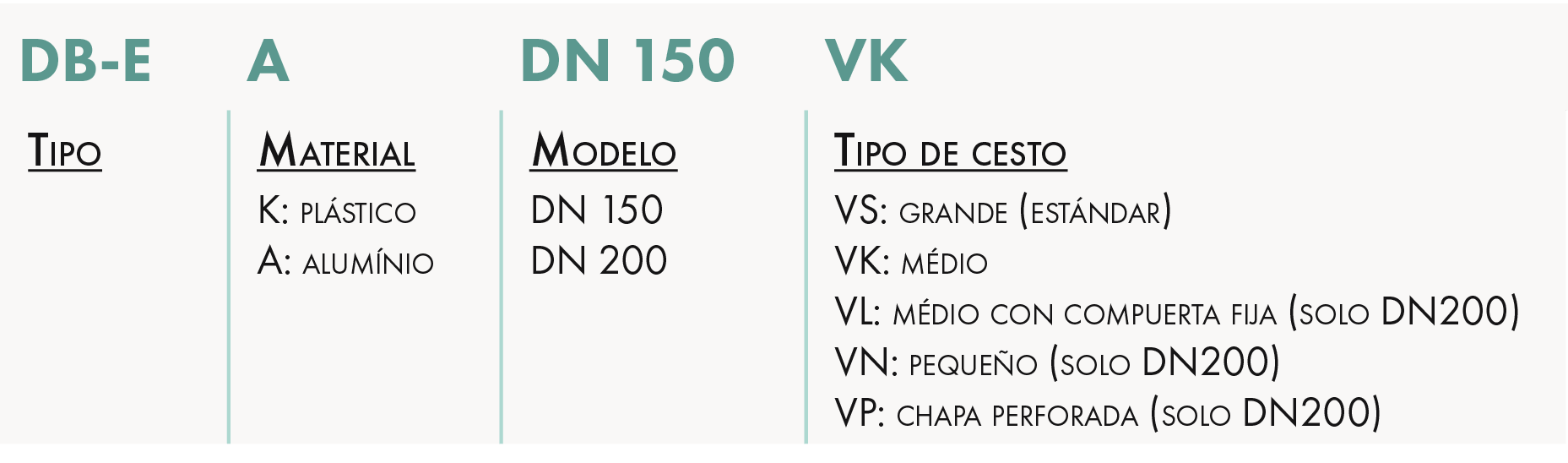

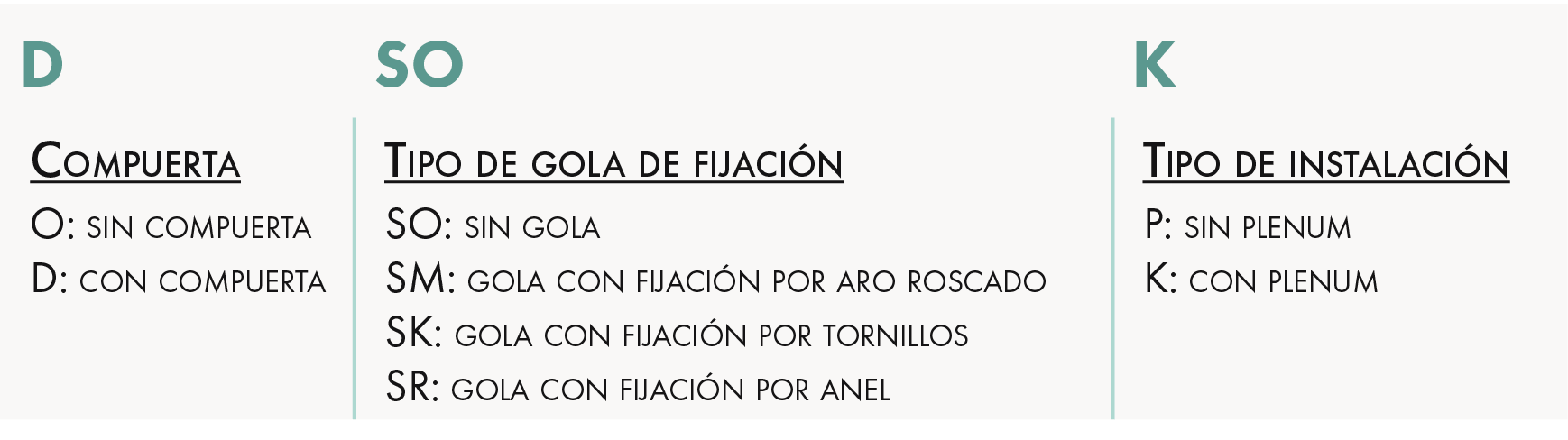

DESIGNACIÓN

APLICACIÓN/USO

Difusión de pisos tipo microclima en edificios del sector terciario: auditorios, anfiteatros, oficinas, salas de espera, entre otros.

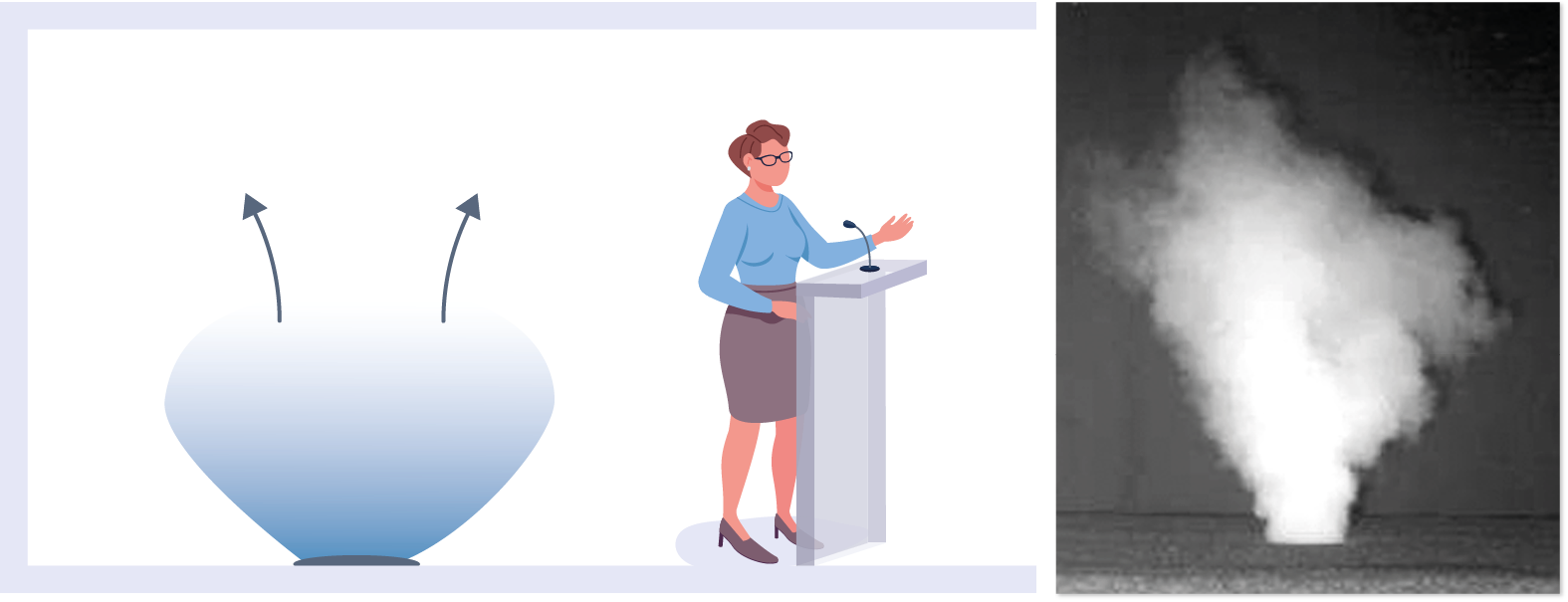

Patrón del chorro de aire visible a través del humo

CONSTRUCCIÓN/COMPOSICIÓN

Difusor: disco con ranuras radiales de material compuesto o aluminio.
Sesión plenaria de distribución: en material compuesto.
Registro de equilibrio: en material compuesto.
Collar de fijación: de material compuesto o aluminio.
Acabado estándar: RAL 7037.

OPCIONES

Diferentes tipos de difusión: baja velocidad, rotacional, etc.
Completo: varias posibilidades en plástico o acero, con o sin registro, entrada de aire por debajo, altura reducida.
Registro: ajustable desde el tabique, sin necesidad de quitar el difusor.
Otros RAL bajo petición.

EMBALAJE

Vendido por unidad.

DIMENSIONES

(1) - Detalle X
1 -Difusor
2 - Sesión plenaria de distribución
3 - Registro de equilibrio
4 - Collar de fijación

‍

PRINCIPIO DE FUNCIONAMIENTO

El aire entra en la cámara de distribución y luego pasa a través del difusor radial dividido. Los chorros turbulentos generan entonces una alta velocidad de inducción. La velocidad del aire disminuye rápidamente, lo que permite una excelente homogeneidad de las temperaturas en el sitio. El aire inflado genera, localmente, una depresión.
De este modo, el aire caliente es arrastrado, lo que permite mantener el área ocupada en perfectas condiciones.

Figura 1: insuflación sin cámara (falso suelo presurizado).

Figura 2: insuflación completa y por conductos.

SELECCIÓN

TABLAS DE SELECCIÓN PARA EL DIFUSOR DB-E

* Inscripción abierta
Q: Caudal [m³/h]
P: Pérdida de carga [Pa]

INSTALACIÓN

ACCESORIOS

Registo para DB-E

Registro especial para losa de hormigón con entrada de aire en la parte inferior.

Adaptaciones que deben instalarse al vaciar el hormigón, para limitar la colocación de difusores en el suelo: durante el período de obras, es recomendable utilizar válvulas de cierre, colocadas en los orificios, para facilitar el trabajo.
