DAU-DAP 03 Reactil®
difusor circular regulable mediante rosca con sistema termostático
Este es un texto dentro de un bloque div.
Ventajas
Sistema termostático: cambia automáticamente de la posición de verano a la posición de invierno (y viceversa).
Sin conexión eléctrica.
Optimización del confort mediante el ajuste automático del cono de difusión.
No se ha encontrado ningún artículo.
DESCRIPCIÓN TÉCNICA
GAMA
- Dimensiones límite de producción: 160 mm/500 mm.
- Caudales indicativos de 100 a 5000 m³/h (tabla de selección).

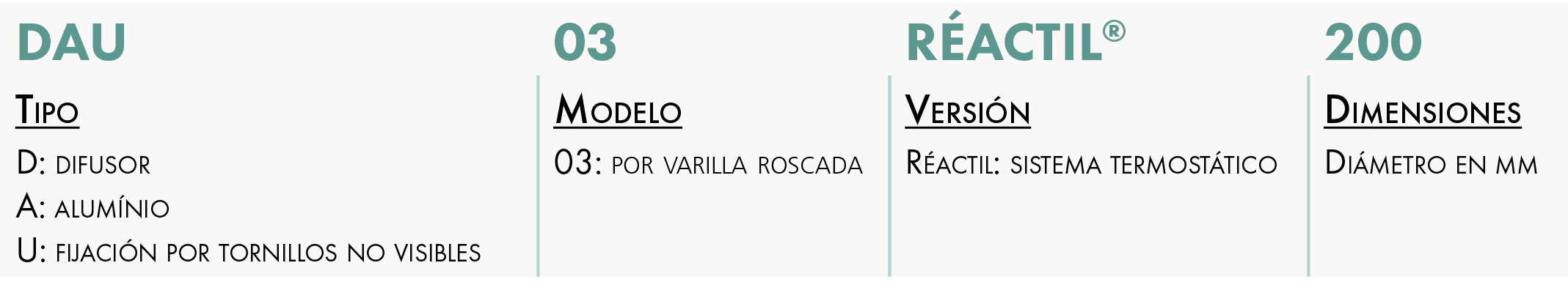

DESIGNACIÓN
APLICACIÓN/USO
- Edificios con muchos difusores que regular o de difícil acceso.
- Difusor circular con cono central ajustable, apto para difusión horizontal o vertical.
- Solución ideal para la calefacción y el aire acondicionado de espacios del sector terciario (oficinas, tiendas, etc.).
CONSTRUCCIÓN/COMPOSICIÓN
- Conos centrales extraíbles de aluminio.
- Acabado disponible: aluminio pintado blanco RAL 9003 mate.
OPCIONES
- Otros colores RAL.
Reactal DAP 03:
- Difusor con sistema termostático en placa para panel de falso techo de 595 x 595 mm.
- Disponible en 4 tamaños, desde Ø 160 mm hasta 315 mm, pintados en blanco RAL 9010.
EMBALAJE
- Se vende por unidad.

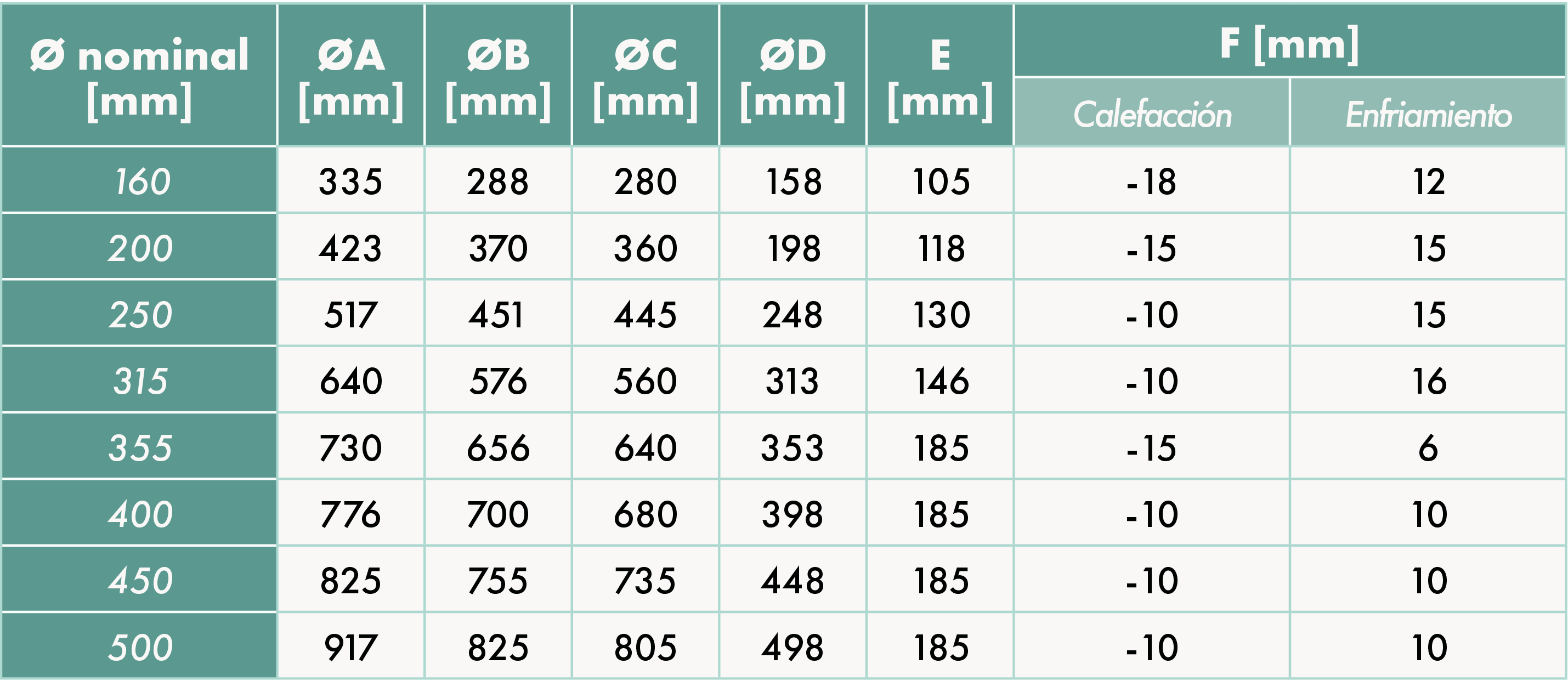

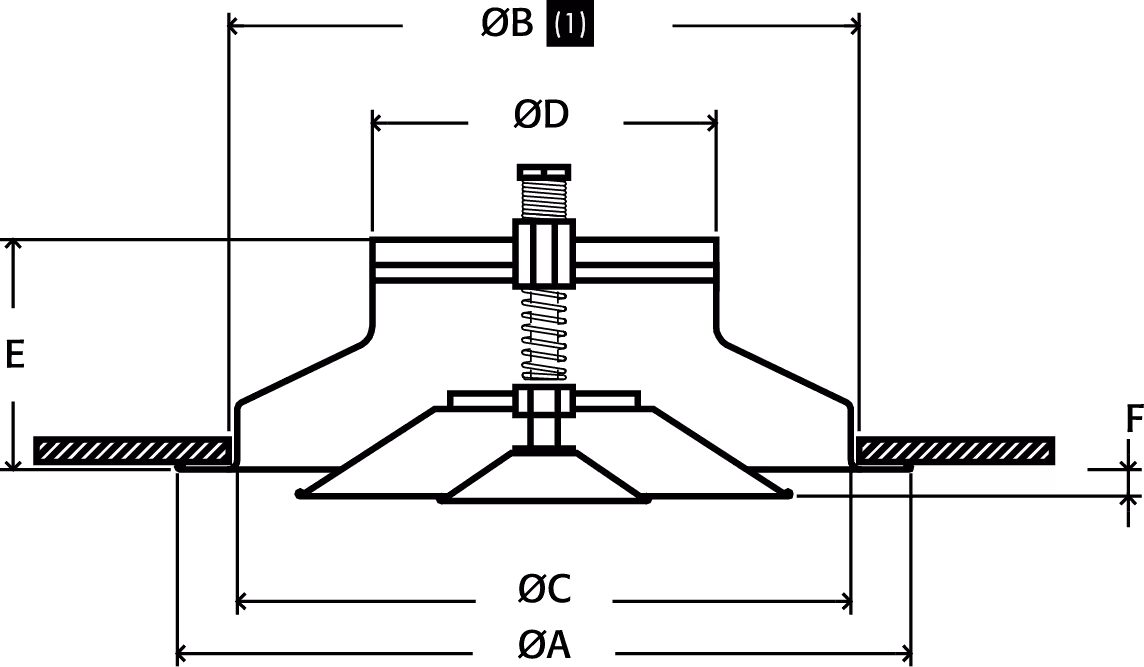

DIMENSIONES

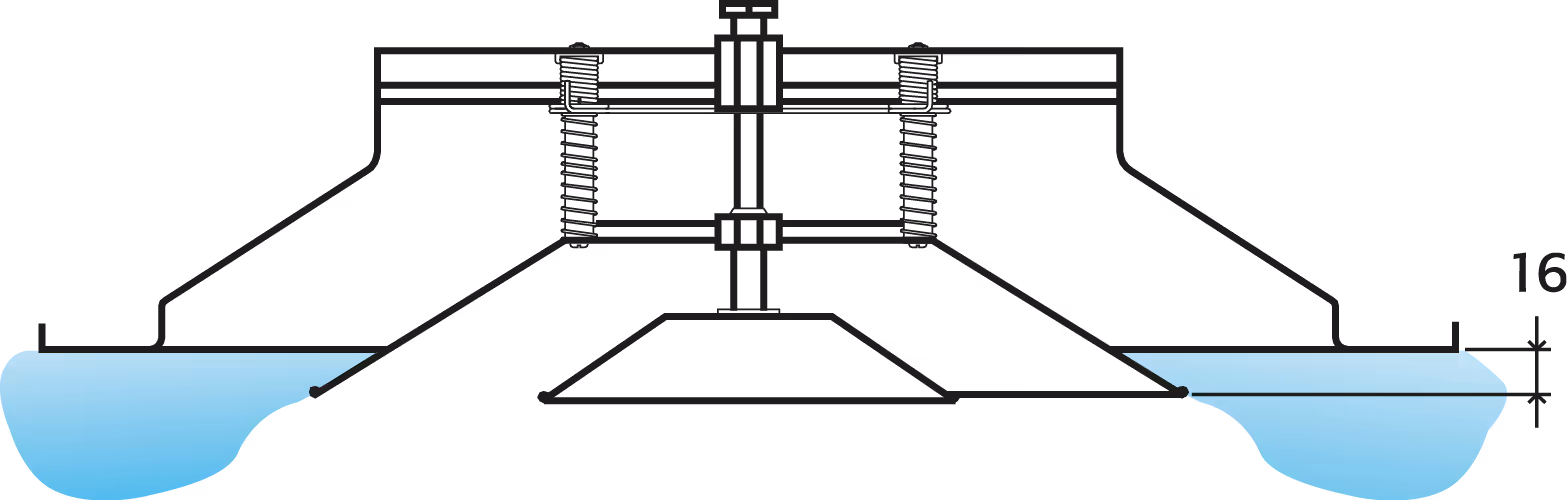

MODO VERANO, FLUJO DE AIRE FRÍO
Enfriamiento

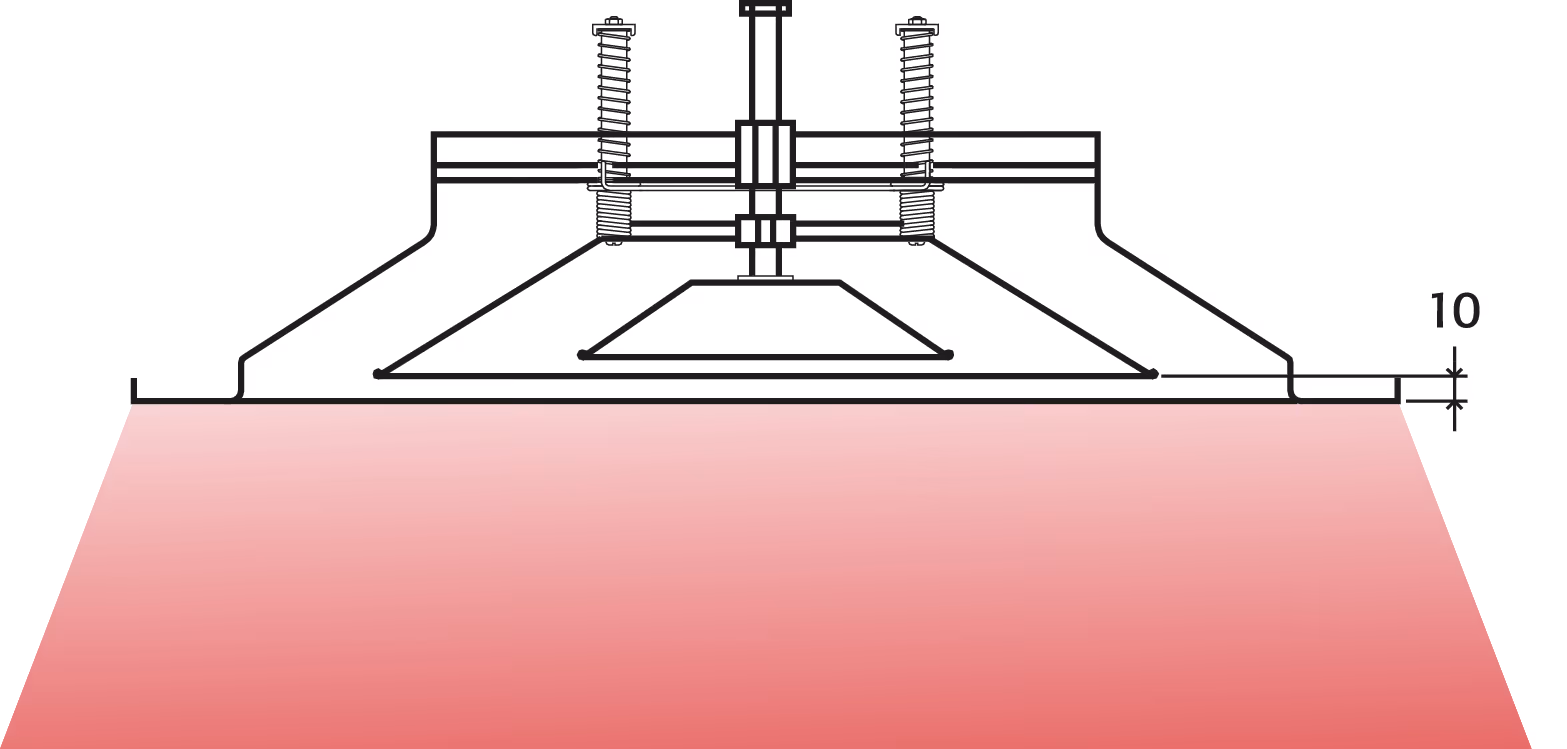

MODO INVIERNO, FLUJO DE AIRE CALIENTE
Calentamiento
El flujo de aire se dirige en la dirección de la zona de ocupación.

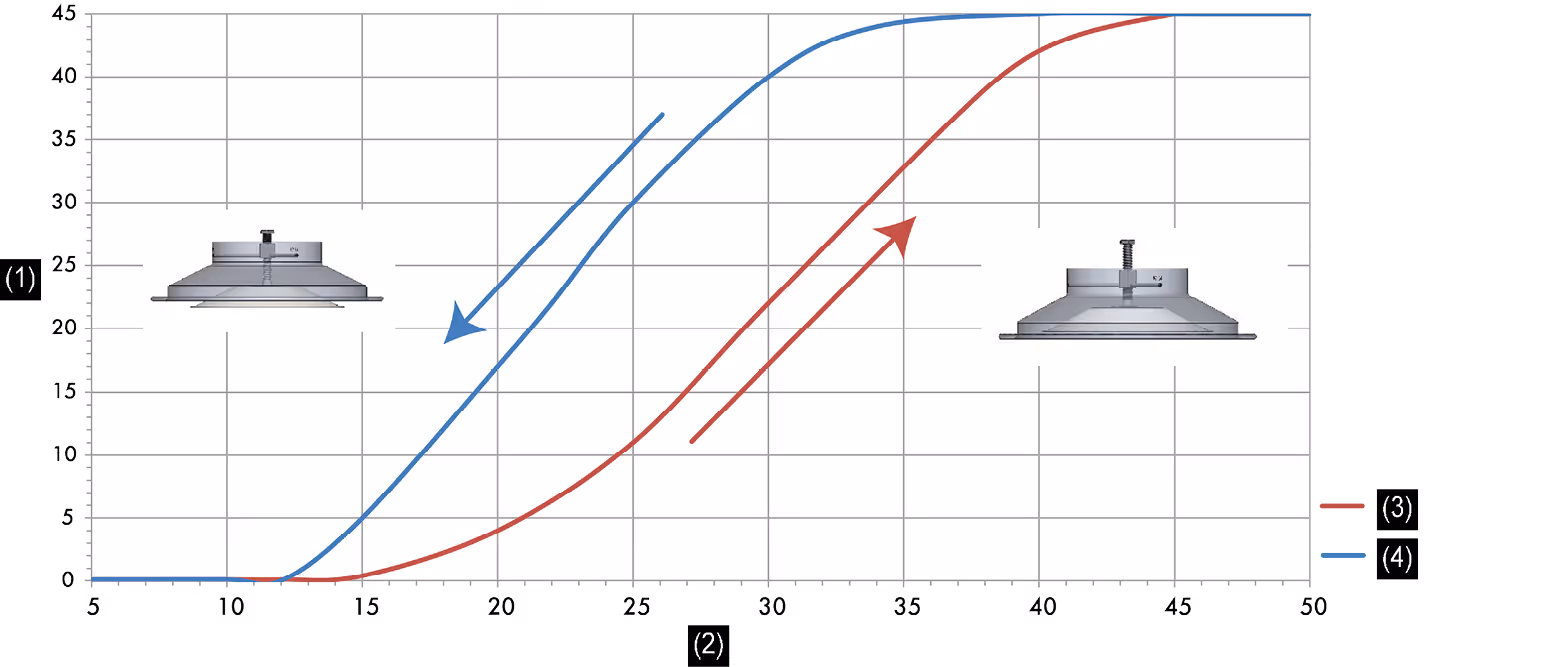

APERTURA
Movimiento del cono en función de la temperatura

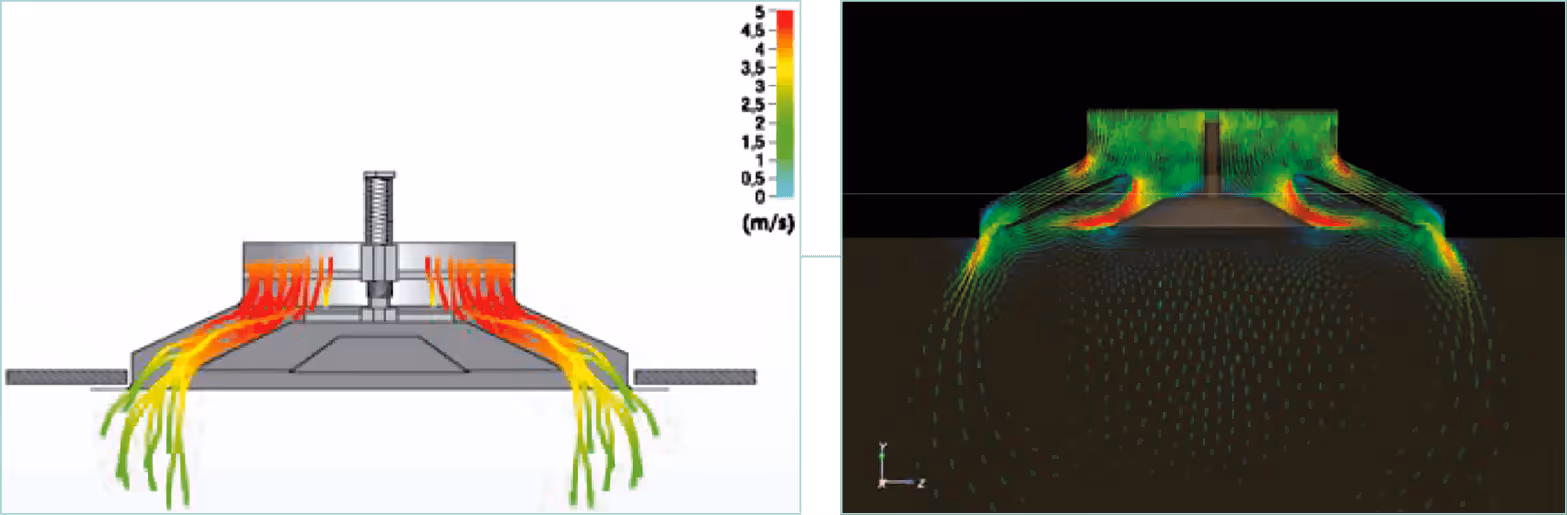

PRINCIPIO DE FUNCIONAMIENTO
- El flujo de aire se controla en relación con la temperatura, cambiando automáticamente de la posición de verano a la posición de invierno, sin conexiones eléctricas.
- Tan pronto como el aire primario caliente llega al interior del difusor, los conos móviles se elevan hacia el interior del cono exterior hasta que alcanzan su posición en función de la temperatura.
- Este movimiento de los conos se controlará mediante un mecanismo termo Reáctil® sensible a la temperatura, cuyo rango varía entre 14º C y 40º C.

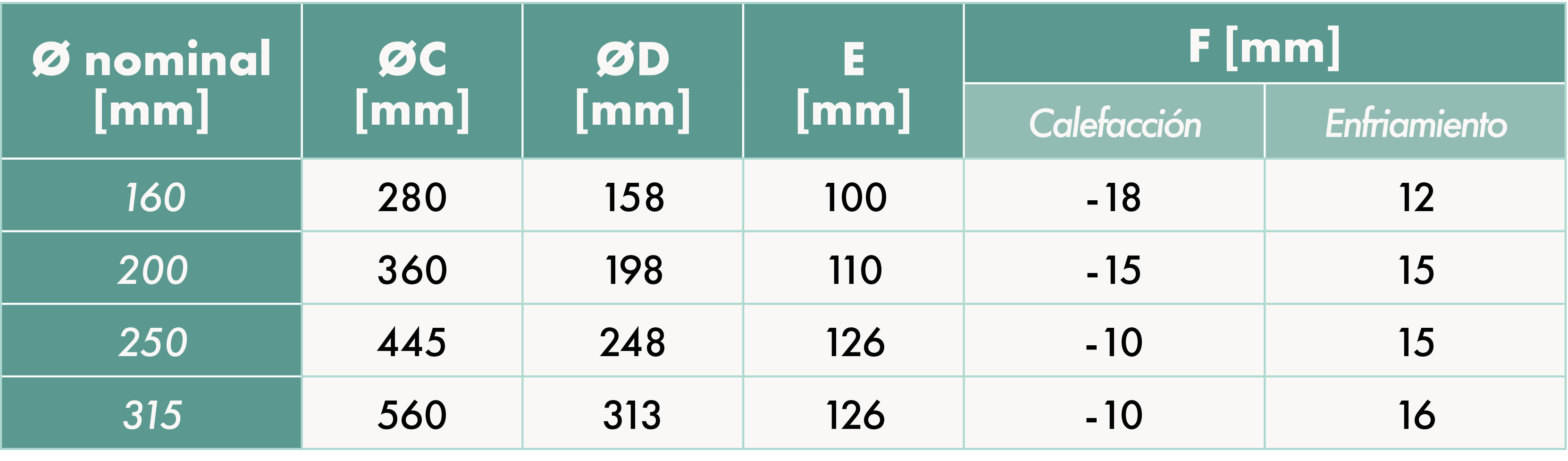

DIMENSIONES
DAU 30 Reactil®
DAP 03 Réactil® (opcional)

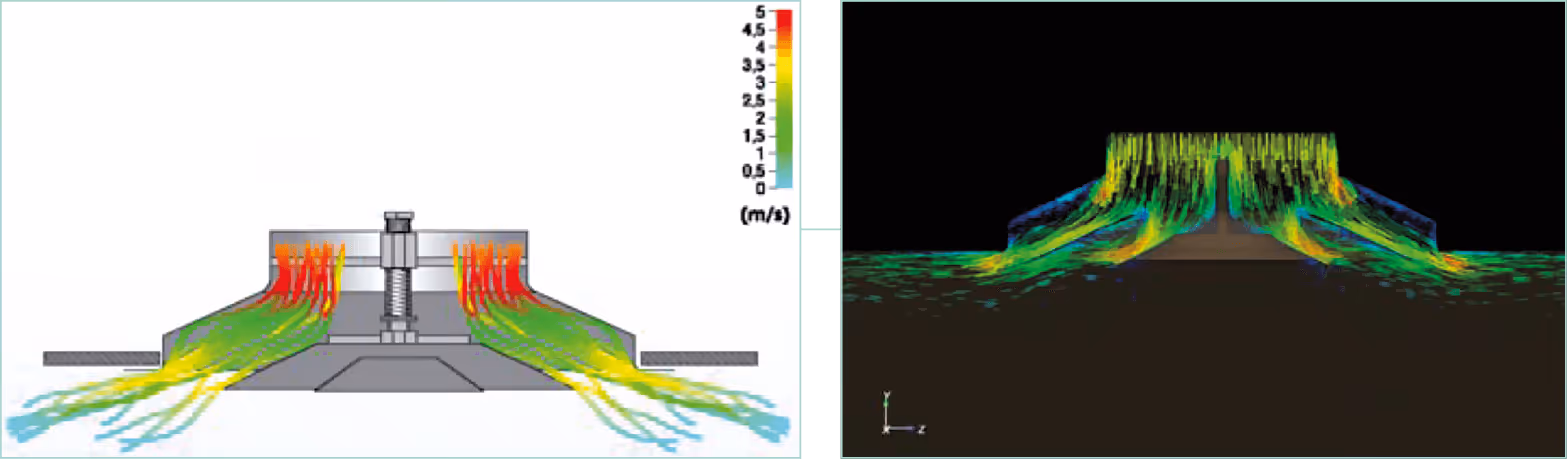

PRINCIPIO DE FUNCIONAMIENTO
- El movimiento de los conos y, en consecuencia, el flujo de aire, se controlarán mediante el mecanismo Reáctil® sensible a la temperatura.
- La transición de la posición de verano a la posición de invierno se realizará entonces automáticamente, sin conexiones eléctricas.
- Rango de operación: entre 14º C y 40º C.
- Modo de calentamiento: tan pronto como el aire primario caliente llega al interior del difusor, los conos móviles se elevan dentro del cono exterior hasta alcanzar la posición de calentamiento.
- Esta posición requiere una temperatura del aire de 25 a 28 °C. Dependiendo del caudal, se necesitarán de 3 a 20 minutos para activar el modo de calentamiento del difusor.
- Modo de refrigeración: con la temperatura del aire entre 24 y 17 °C, los conos opuestos bajan para alcanzar la posición de refrigeración; la activación de este modo de funcionamiento tarda entre 3 y 30 minutos, según el caudal.
INSUFLACIÓN - ENFRIAMIENTO
INSUFLACIÓN - CALENTAMIENTO
SELECCIÓN

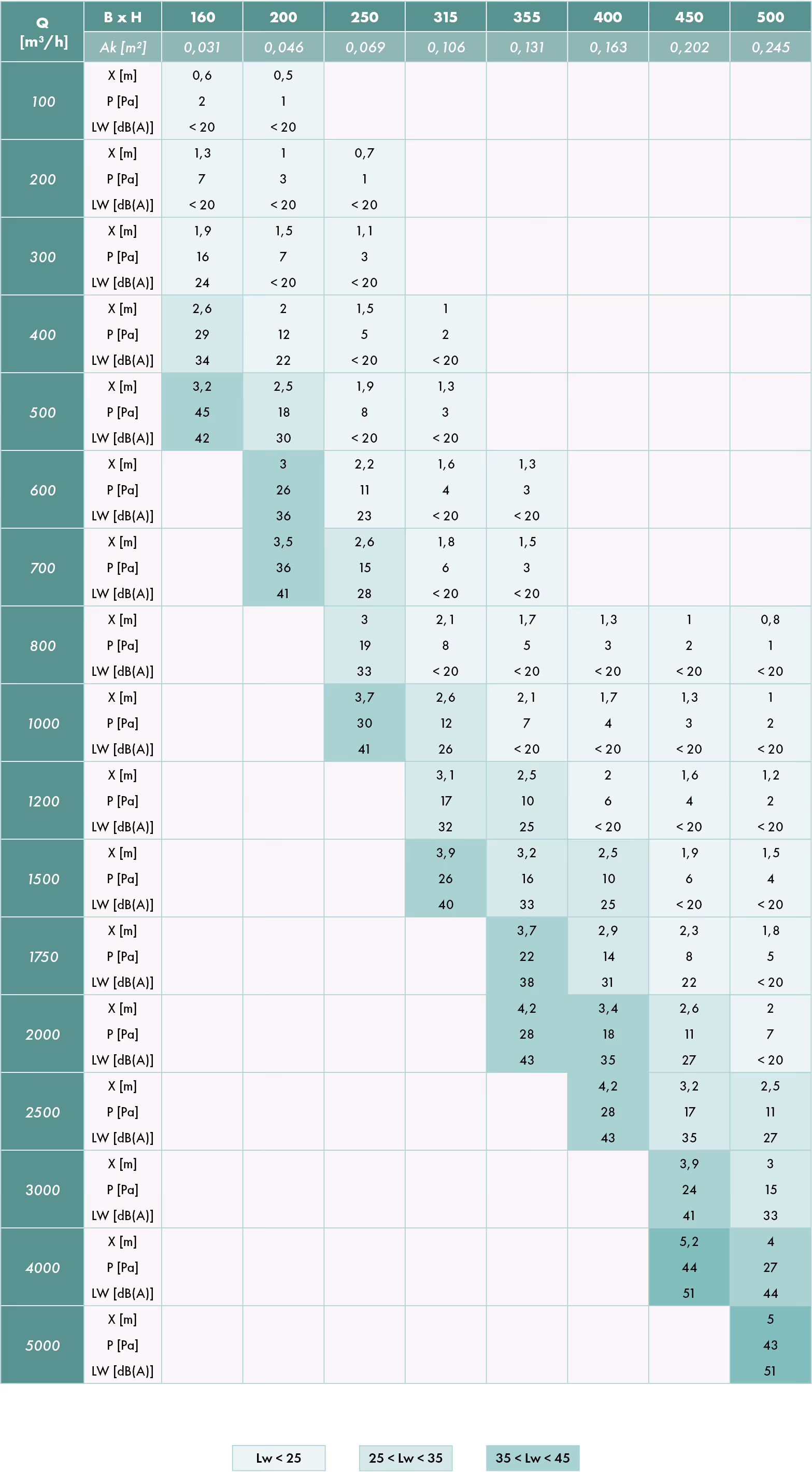

TABLA DE SELECCIÓN PARA DADOS REACTIVOS 03
En modo refrigeración
X: rango para una velocidad terminal de 0,2 m/s [m].
Lw: potencia acústica sin atenuación local + 5 dB (A) [dB (A)].
P: pérdida de carga [Pa]
Ensayo en condiciones isotérmicas.
INSTALACIÓN
INSTALACIÓN
- Posibilidad de montaje con PFU 41 o 40 y adaptación circular.
